防火阀C型边框板成型机

材料厚度:1.5~2.0mm
成型道次:16 道成型
成型速度:15-20m/分钟
屈服强度:Q235(Mpa)
驱动方式:电机驱动,齿轮链条传动
电机功率:7.5KW+4KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

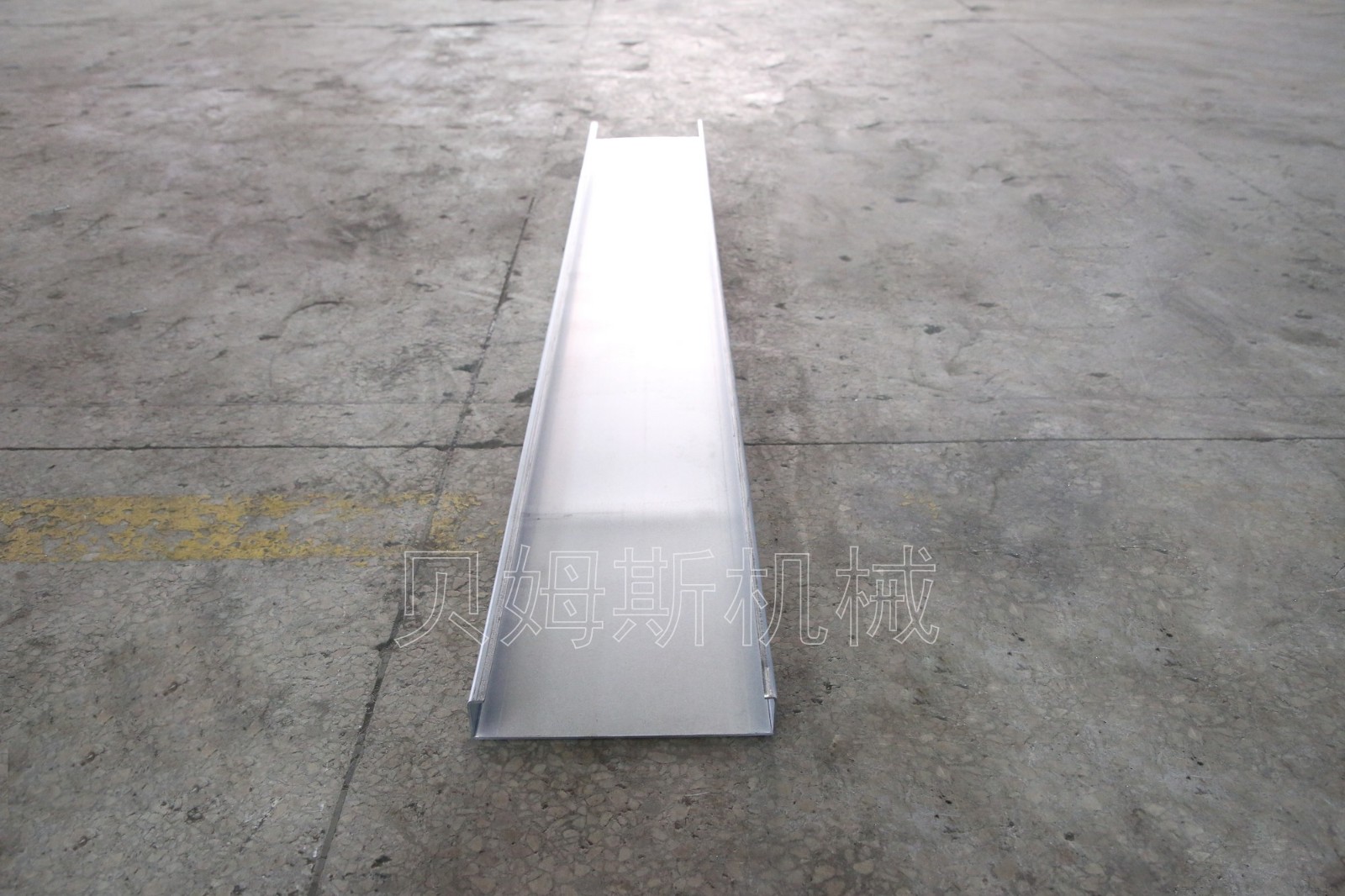

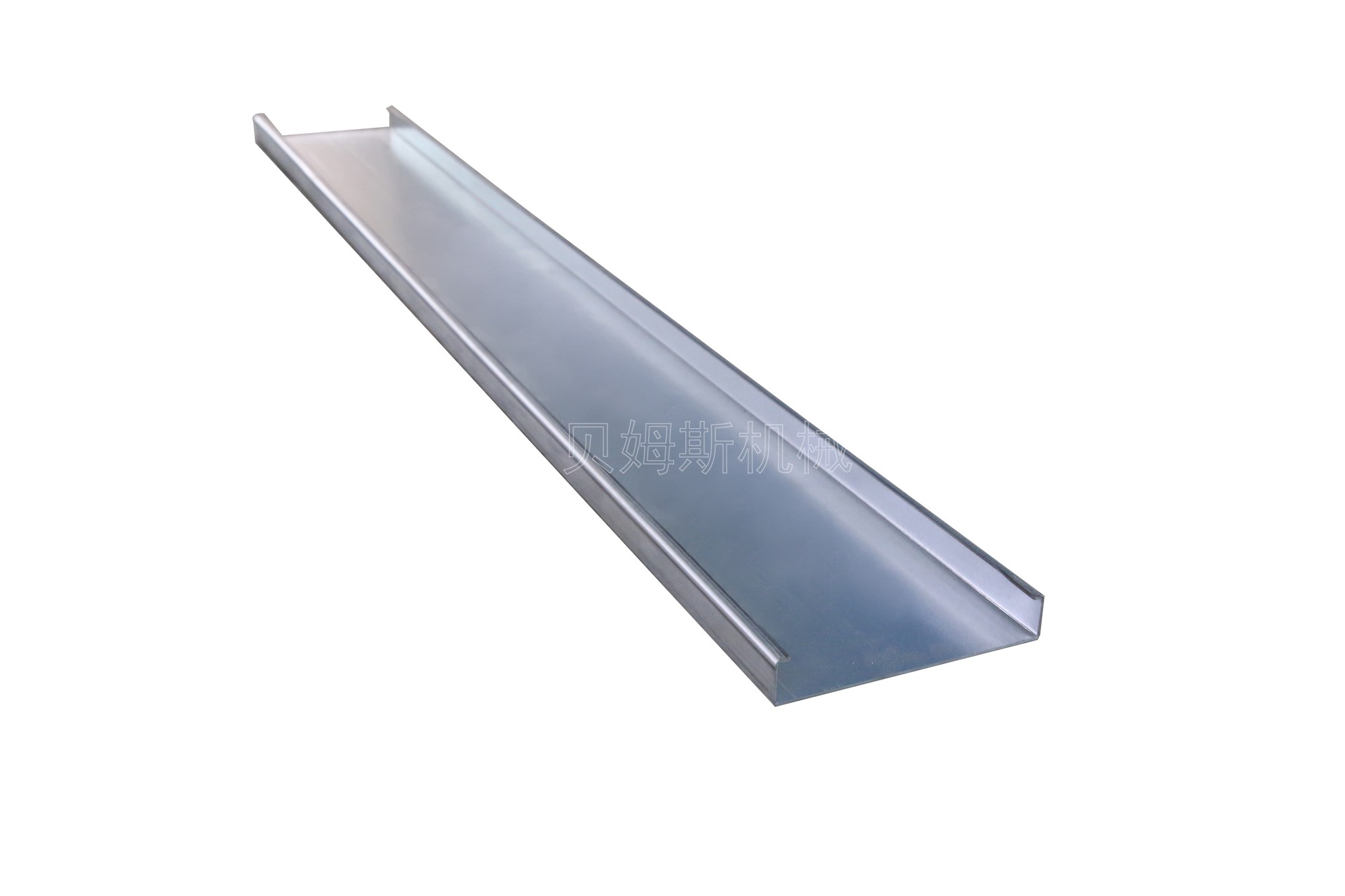

一、防火阀C型边框板成型机版型


版型图_00001

016A8890_tn


二、防火阀C型边框板成型机视频展示

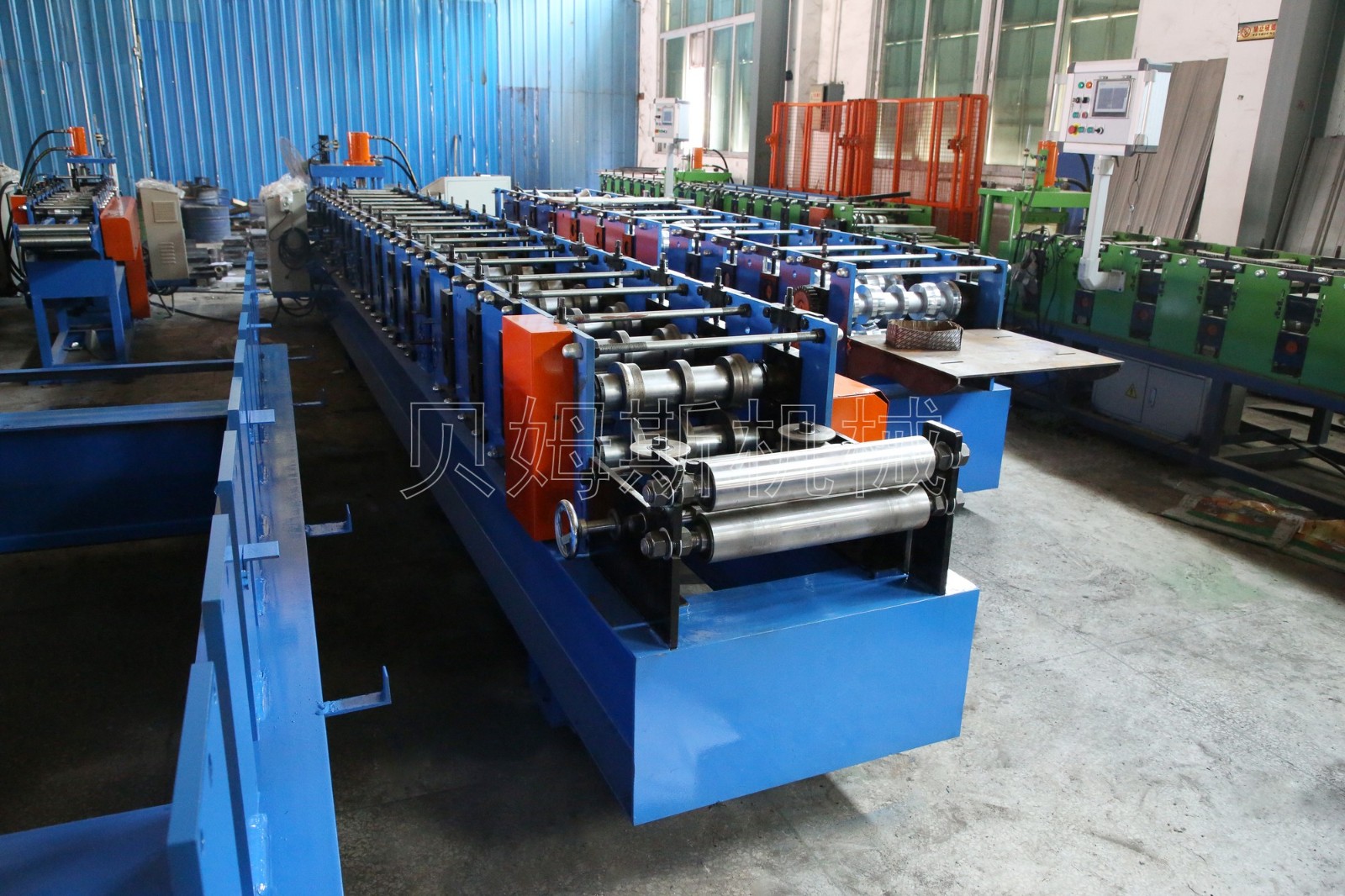

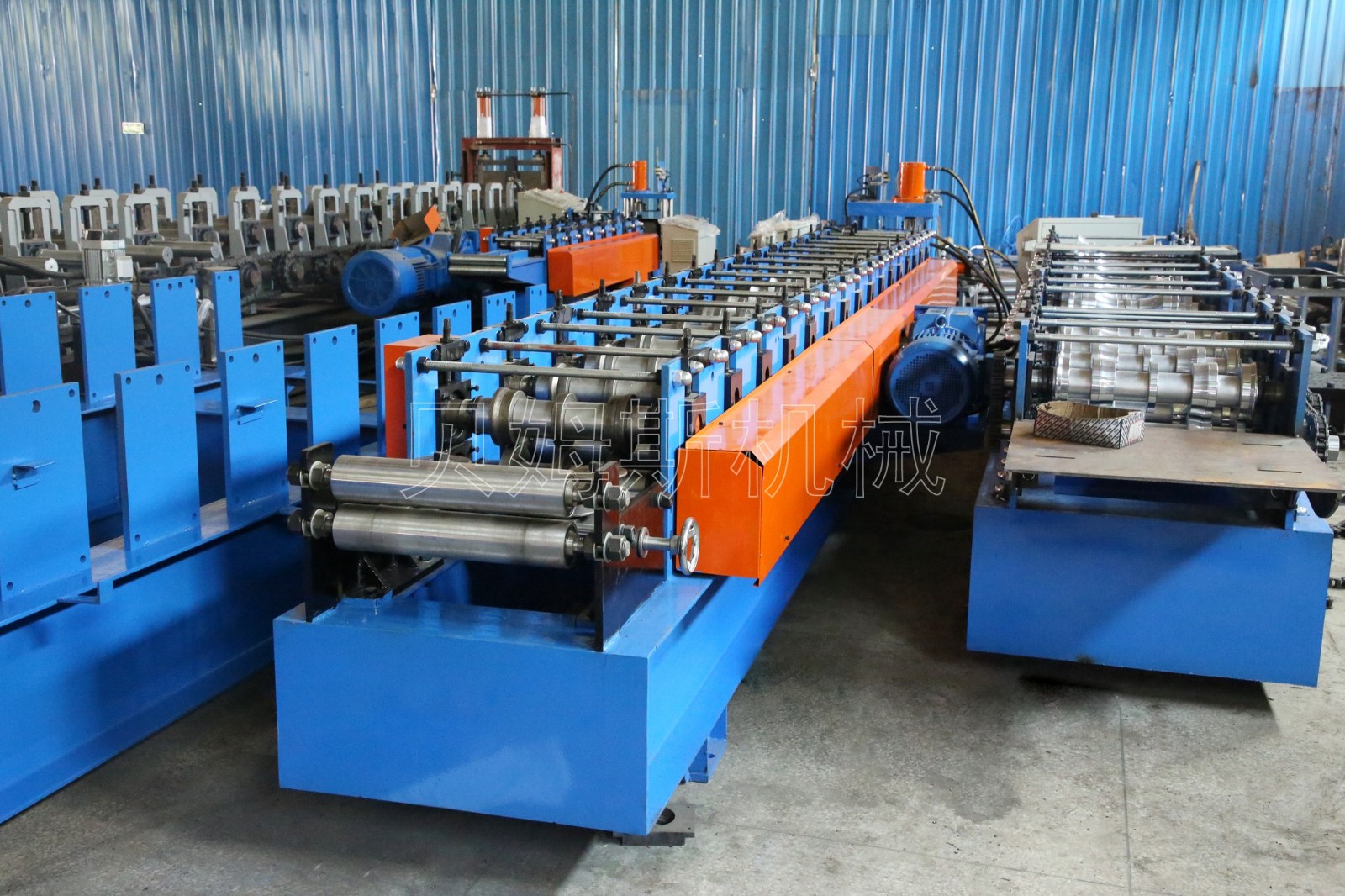

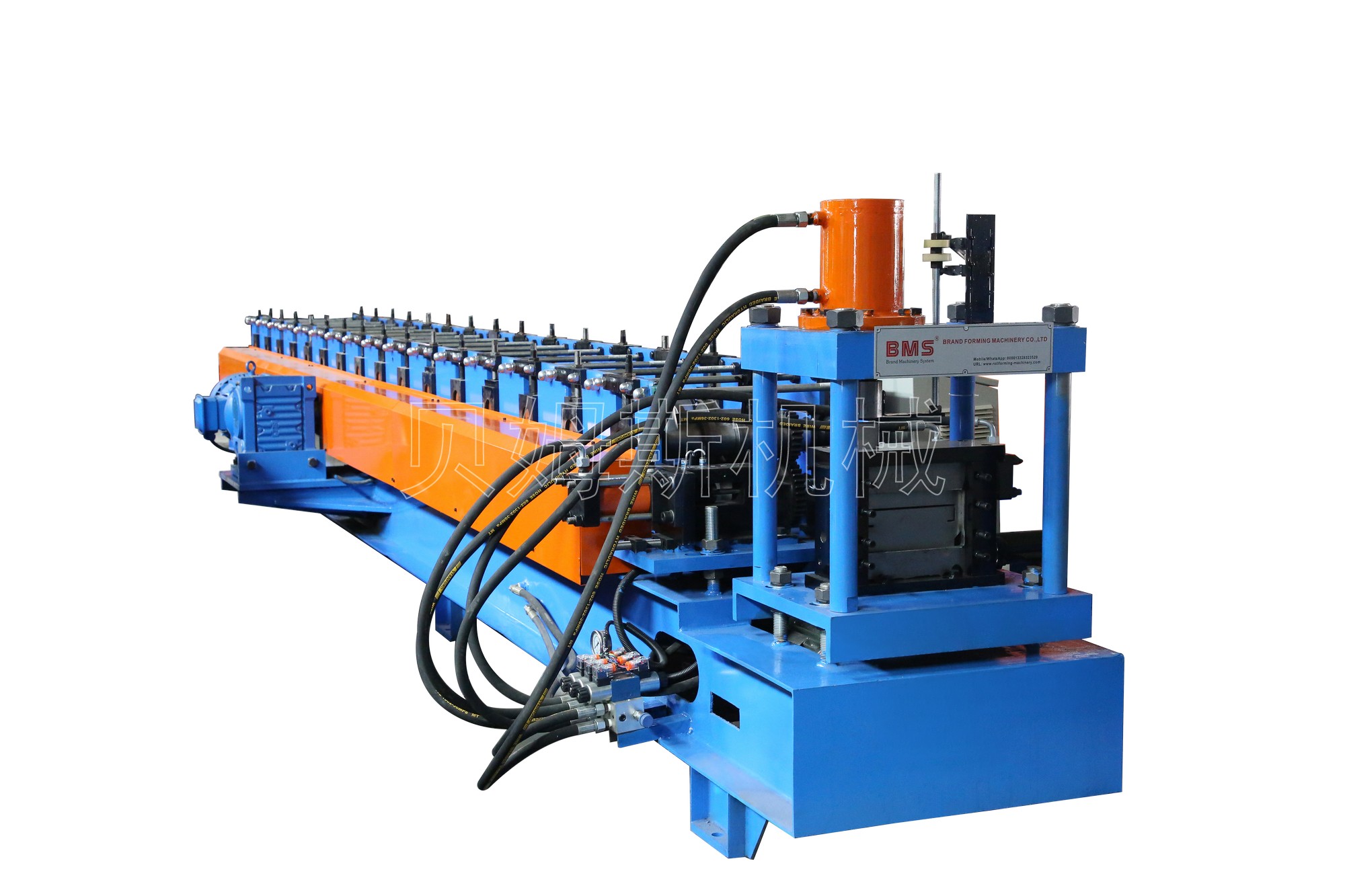

三、防火阀C型边框板成型机全景图


016A8875_tn


016A9426_tn


016A9433_tn


四、防火阀C型边框板成型机部件图

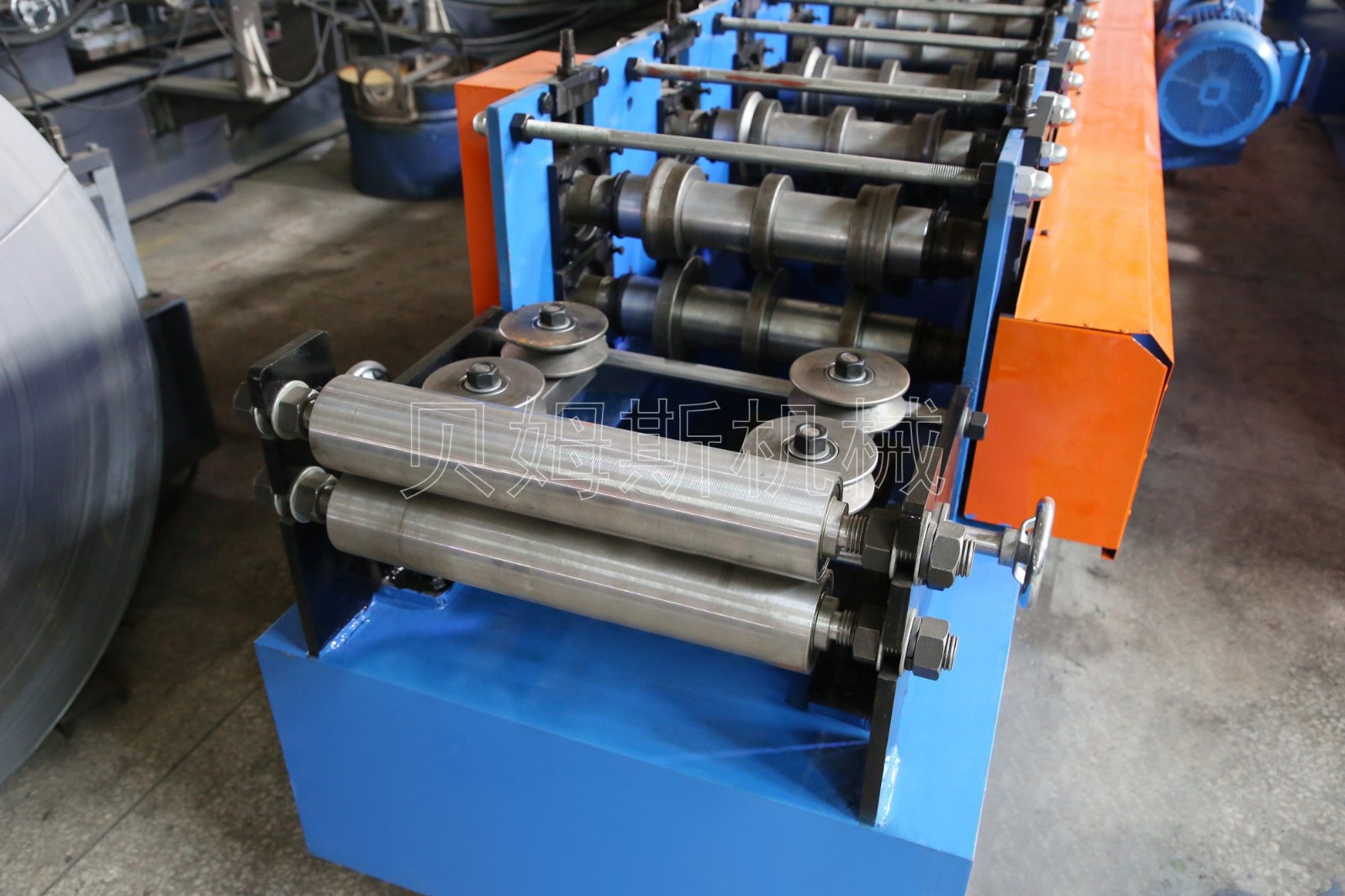

防火阀C型边框板成型机进料装置图


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更加顺畅。

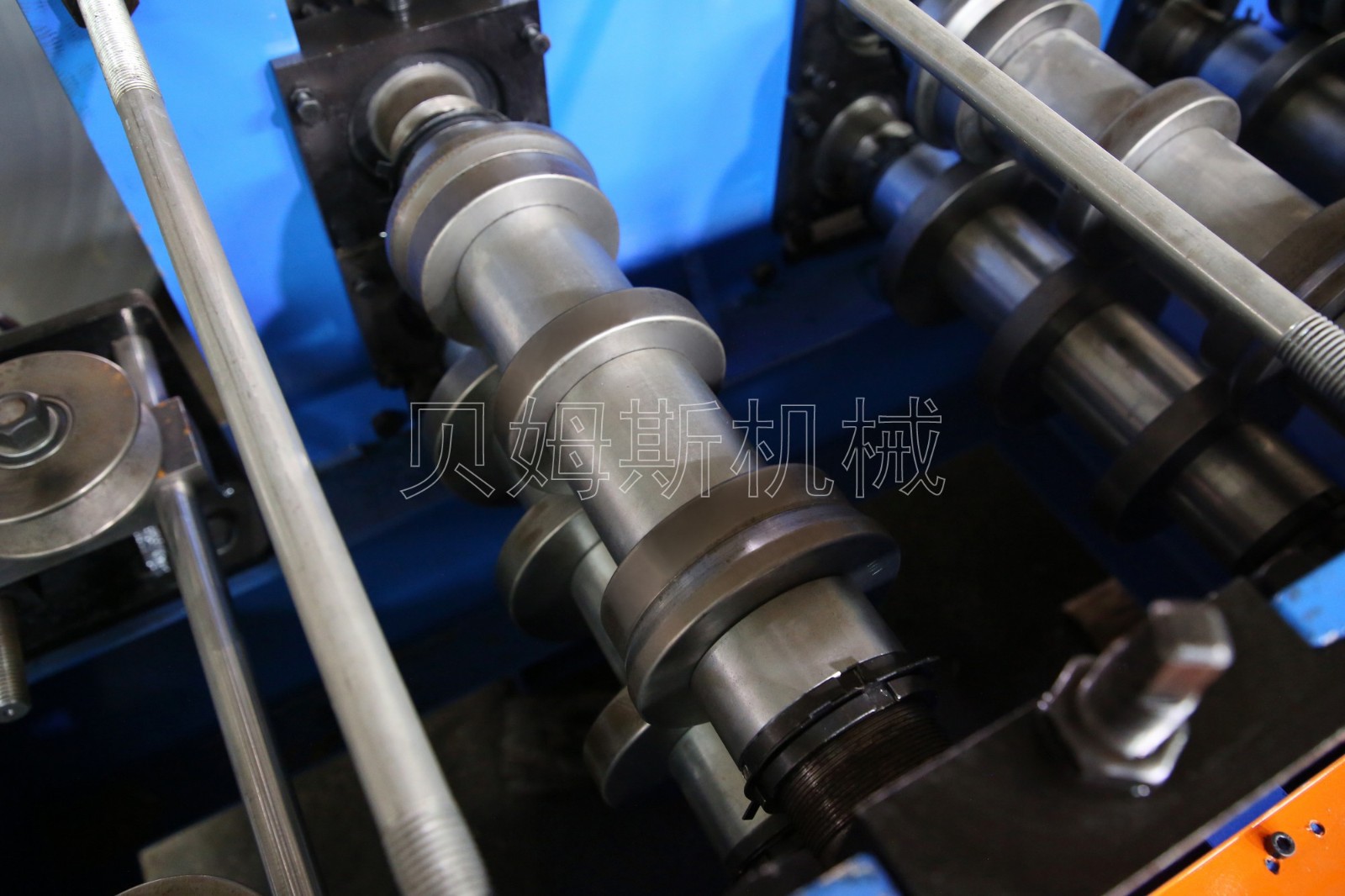

防火阀C型边框板成型机辊轴组件图


『辊轴组件』

①主轴直径:    φ75mm,45#圆钢。

②辊轮材质: GCr15轴承钢材料热处理(58-62℃),精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性

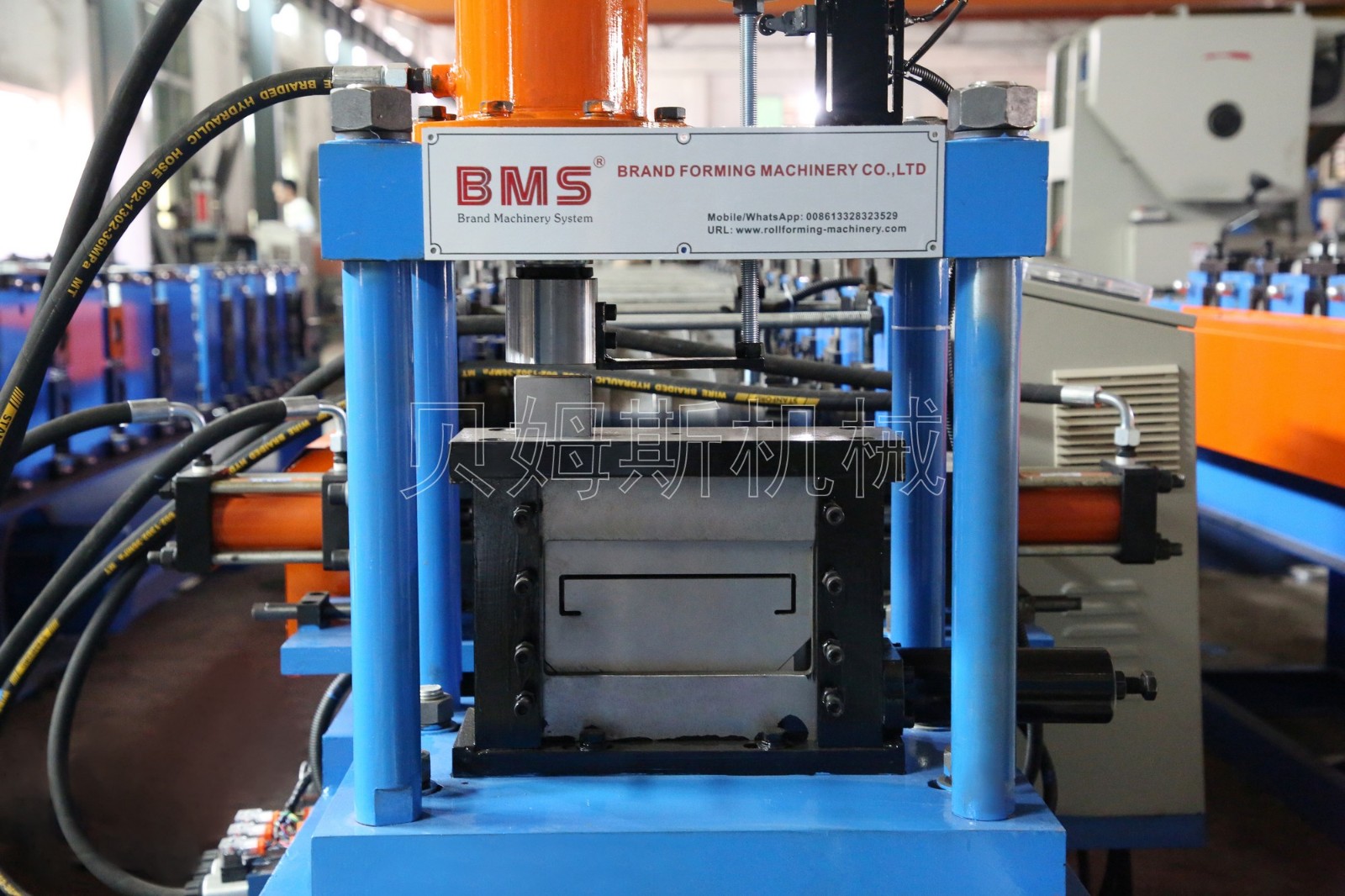

防火阀C型边框板成型机成型后剪图


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次

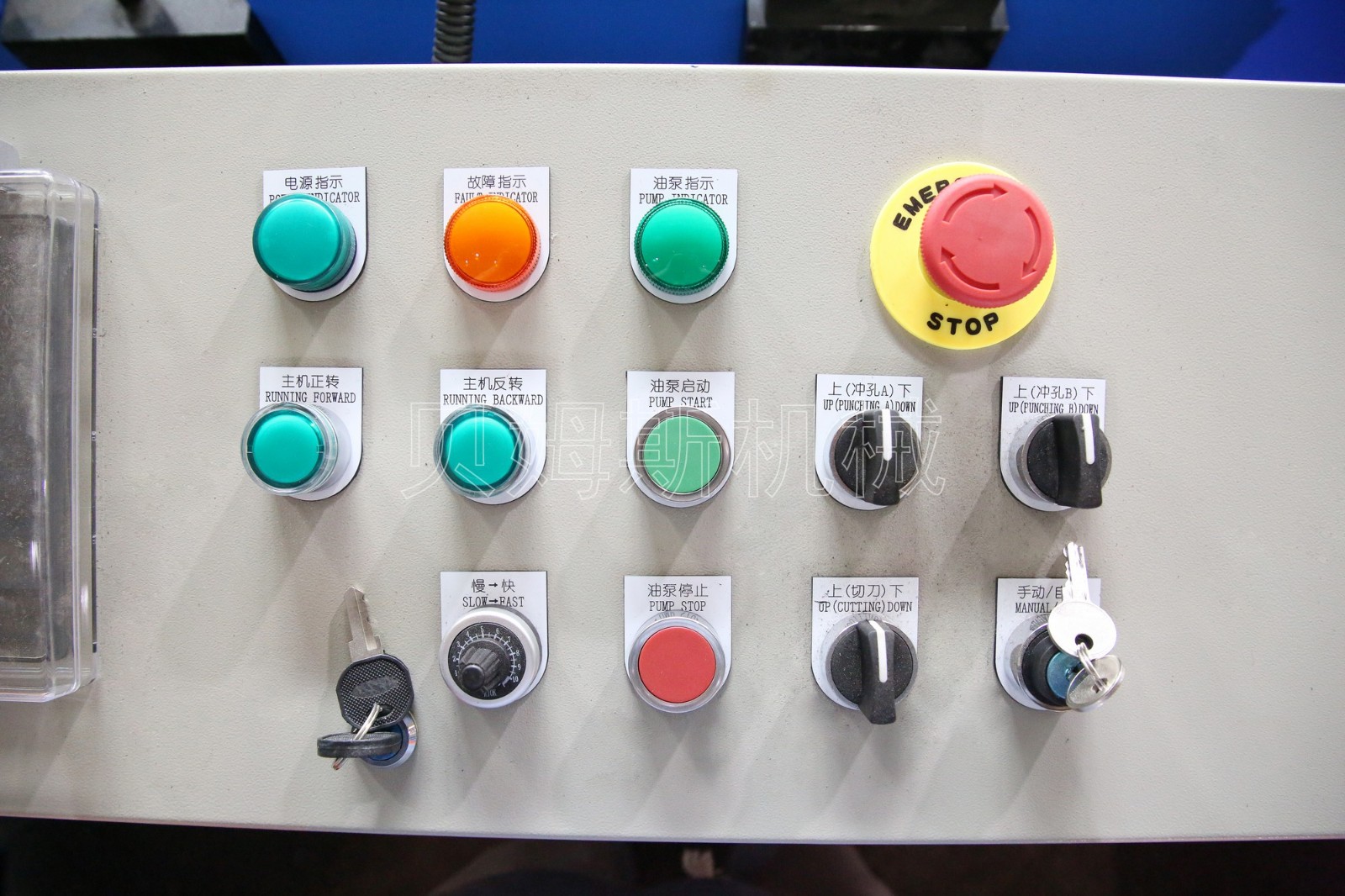

防火阀C型边框板成型机PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。

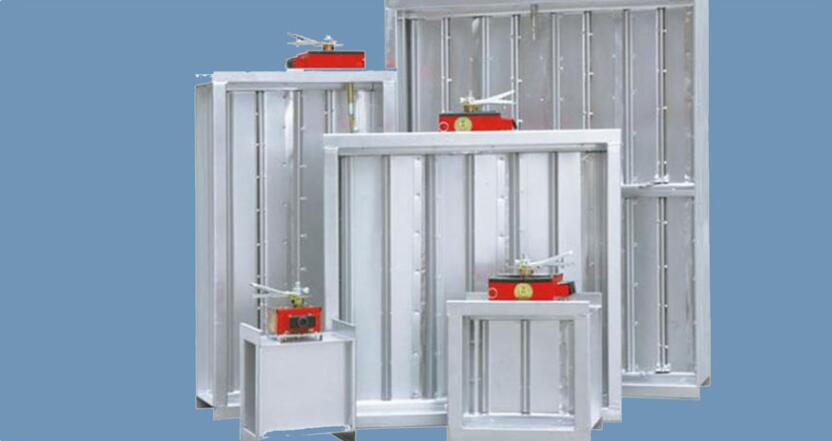

五、防火阀C型边框板成型机成型用途


18FCBBFDAF369974B3D53C8AA61C8E65


防火阀C型边框板成型机是用于生产电气行业相关的支架、吊架的冷弯成型机。常用于搭建组成防火阀光伏支架、建筑电路电气工程设施等领域的多功能用途支架
