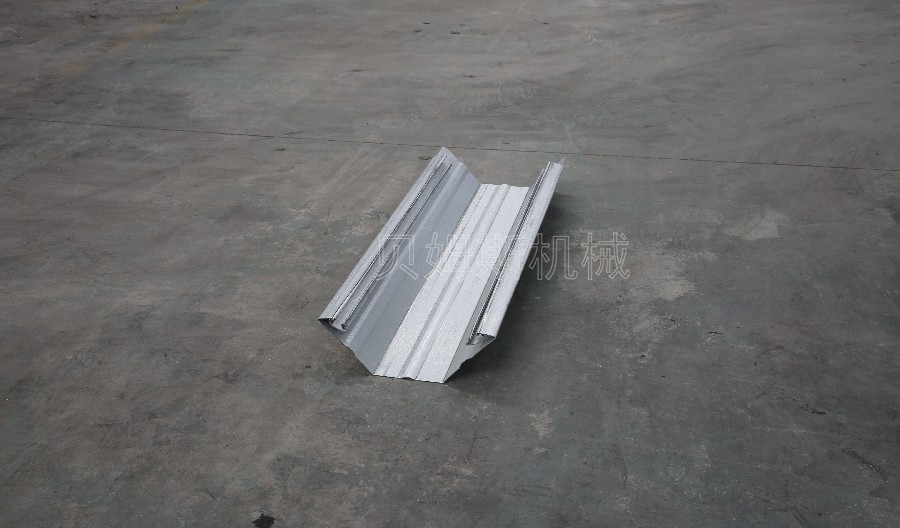

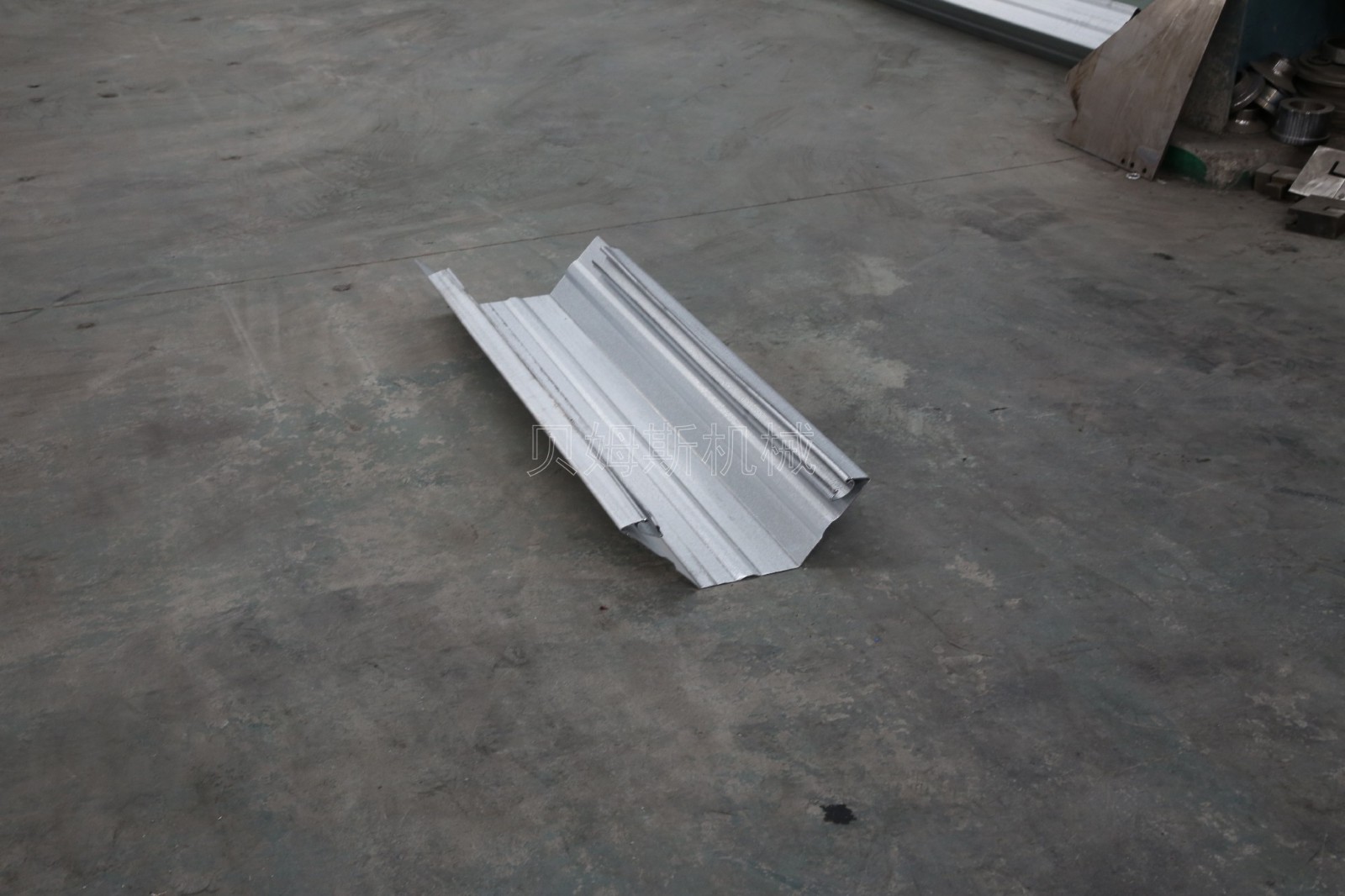

一、大棚天沟机版型

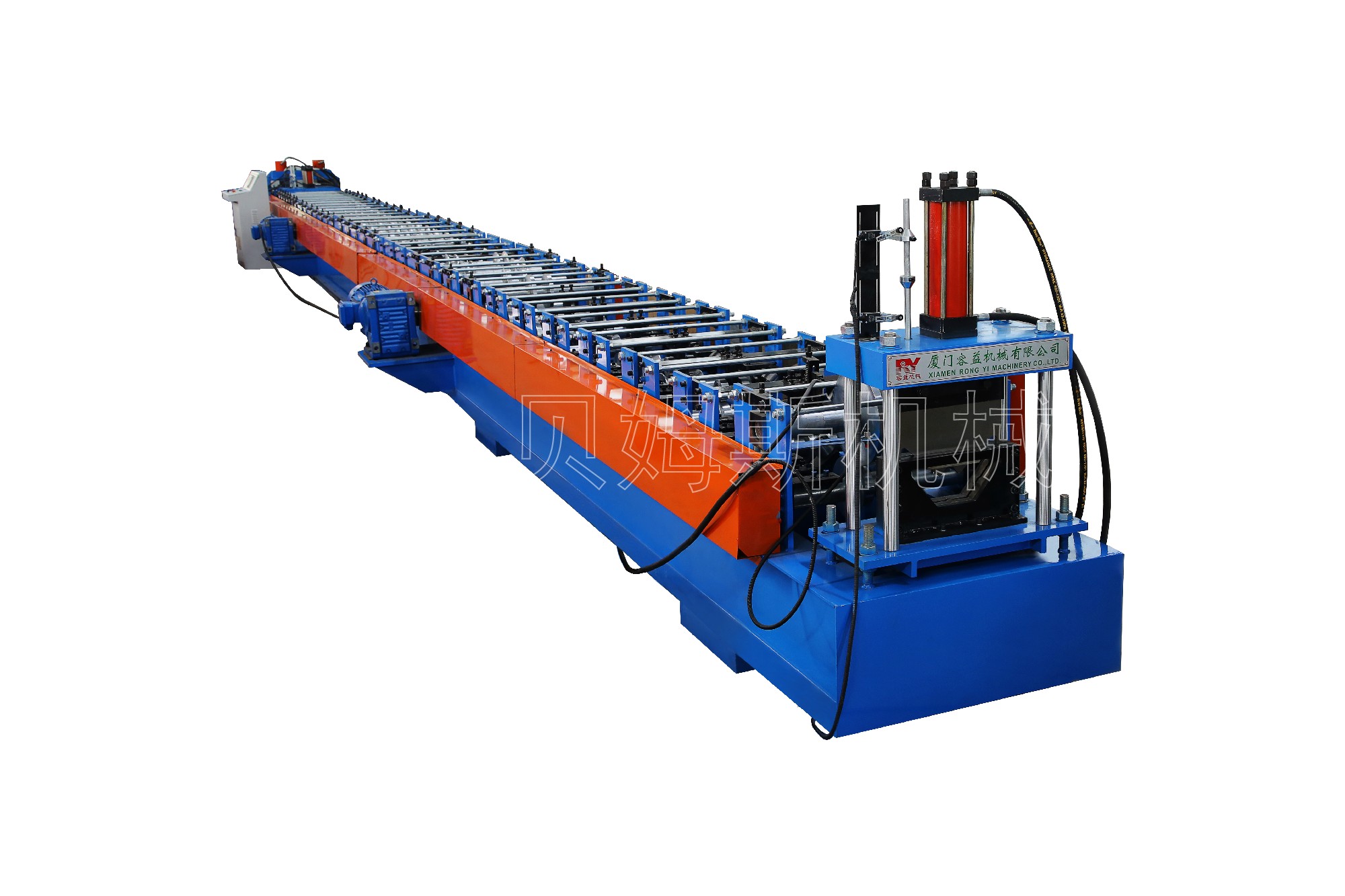

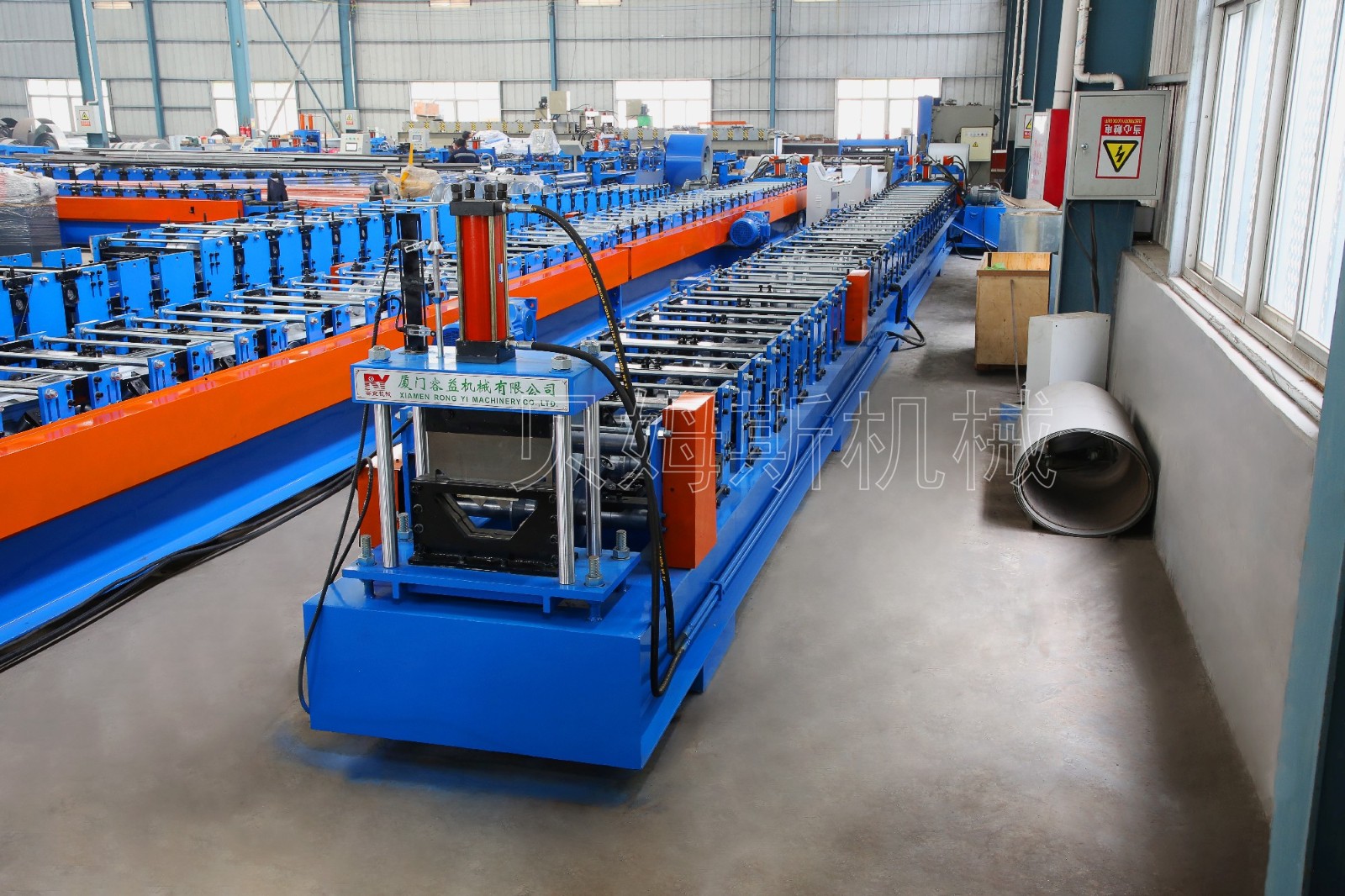

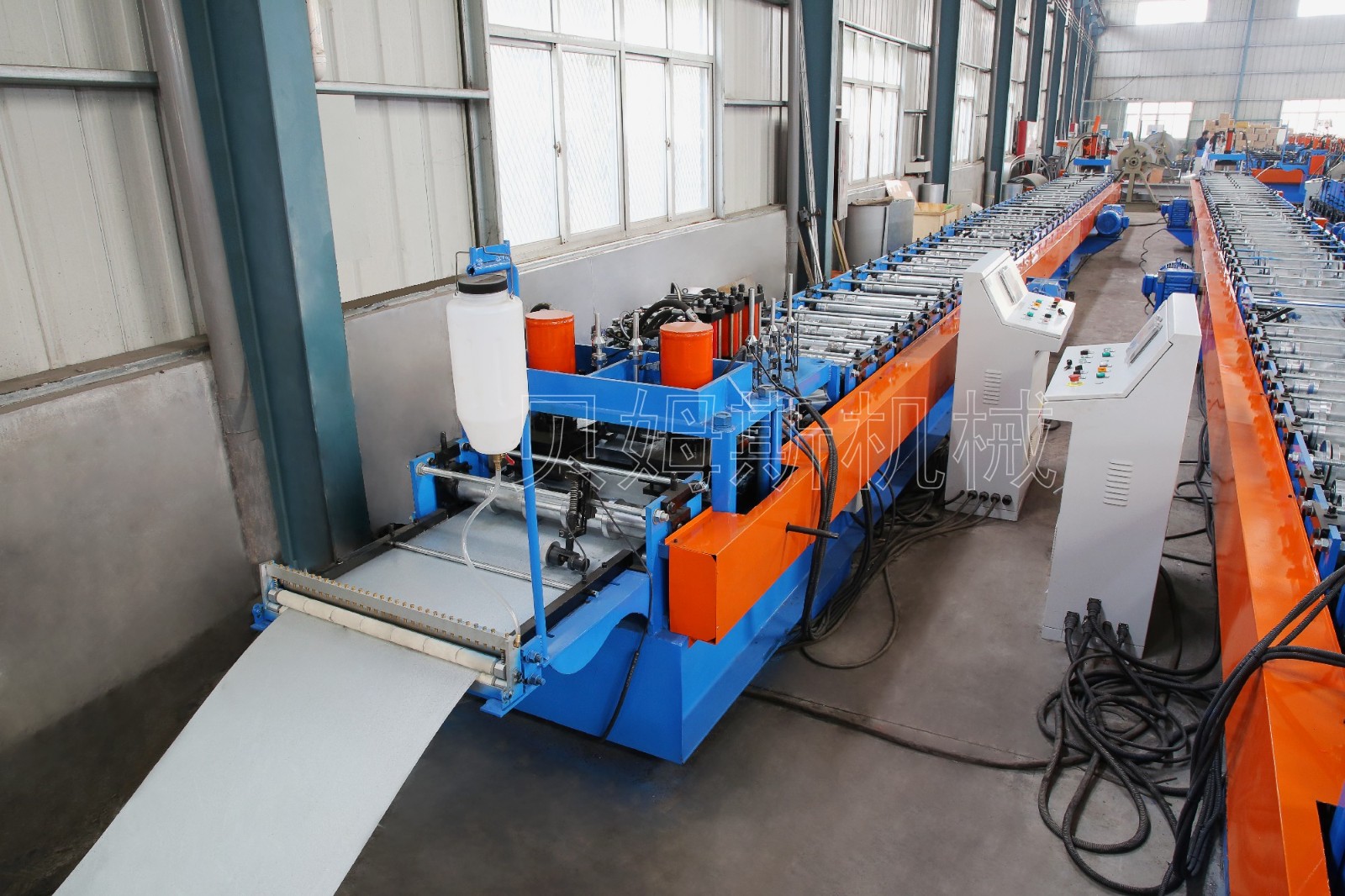

二、大棚天沟机全景图
三、大棚天沟机部件图

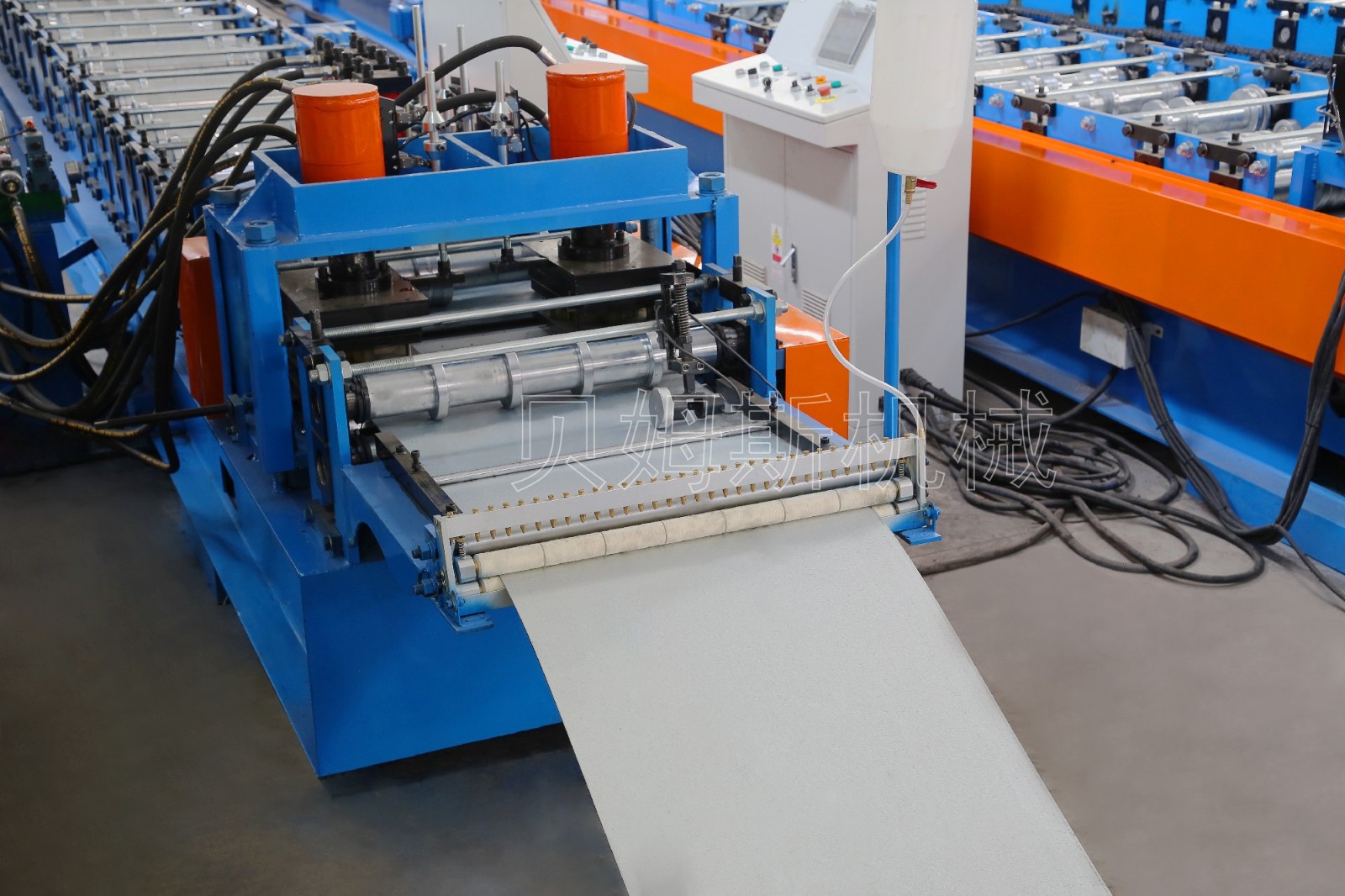

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
『辊轴组件』
①主轴直径: φ80mm,45#圆钢。
②辊轮材质:热处理,精车后镀硬铬,镜面抛光。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

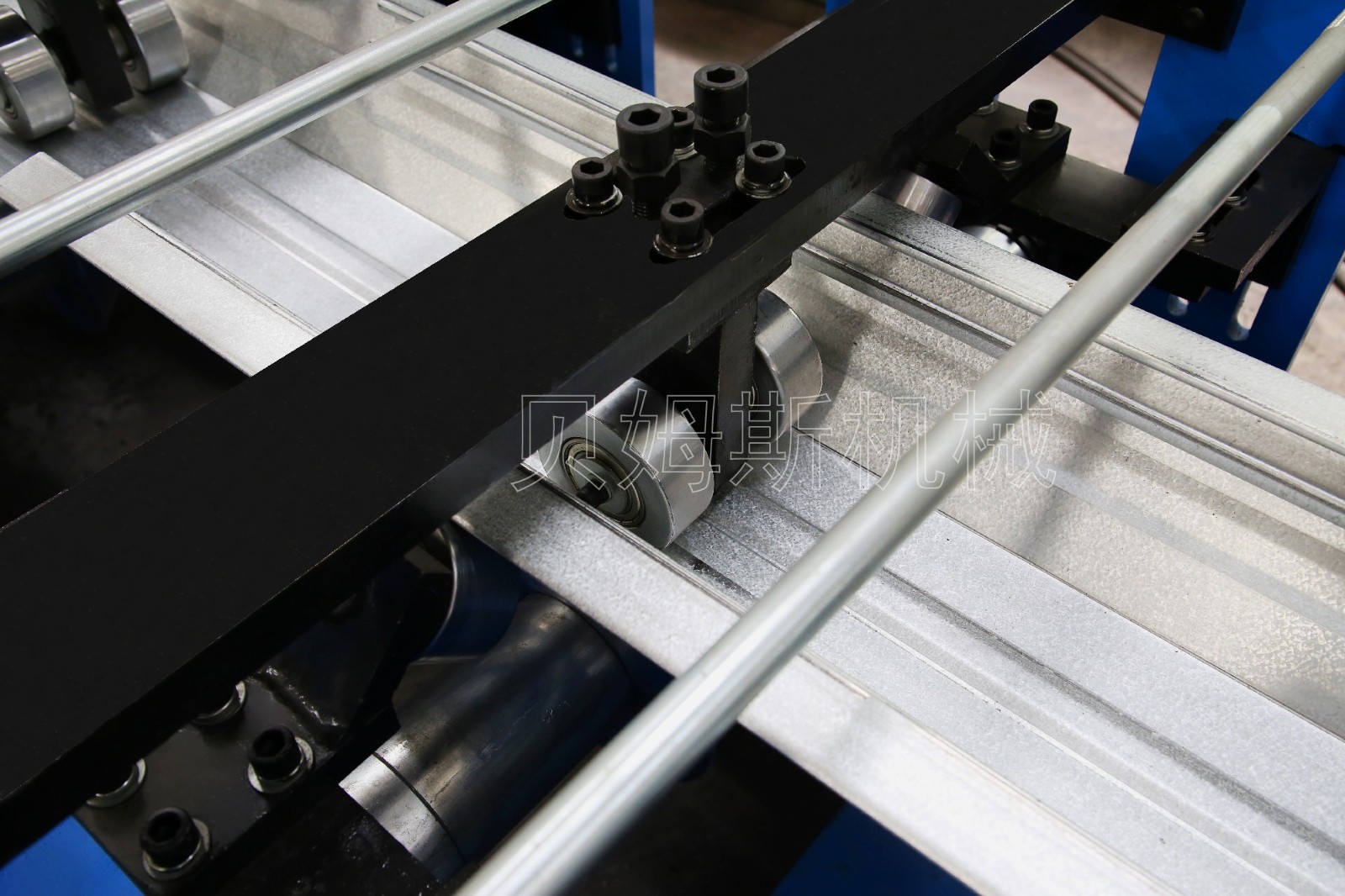

④冷弯成型:料卷一道道冷弯成型的过程。

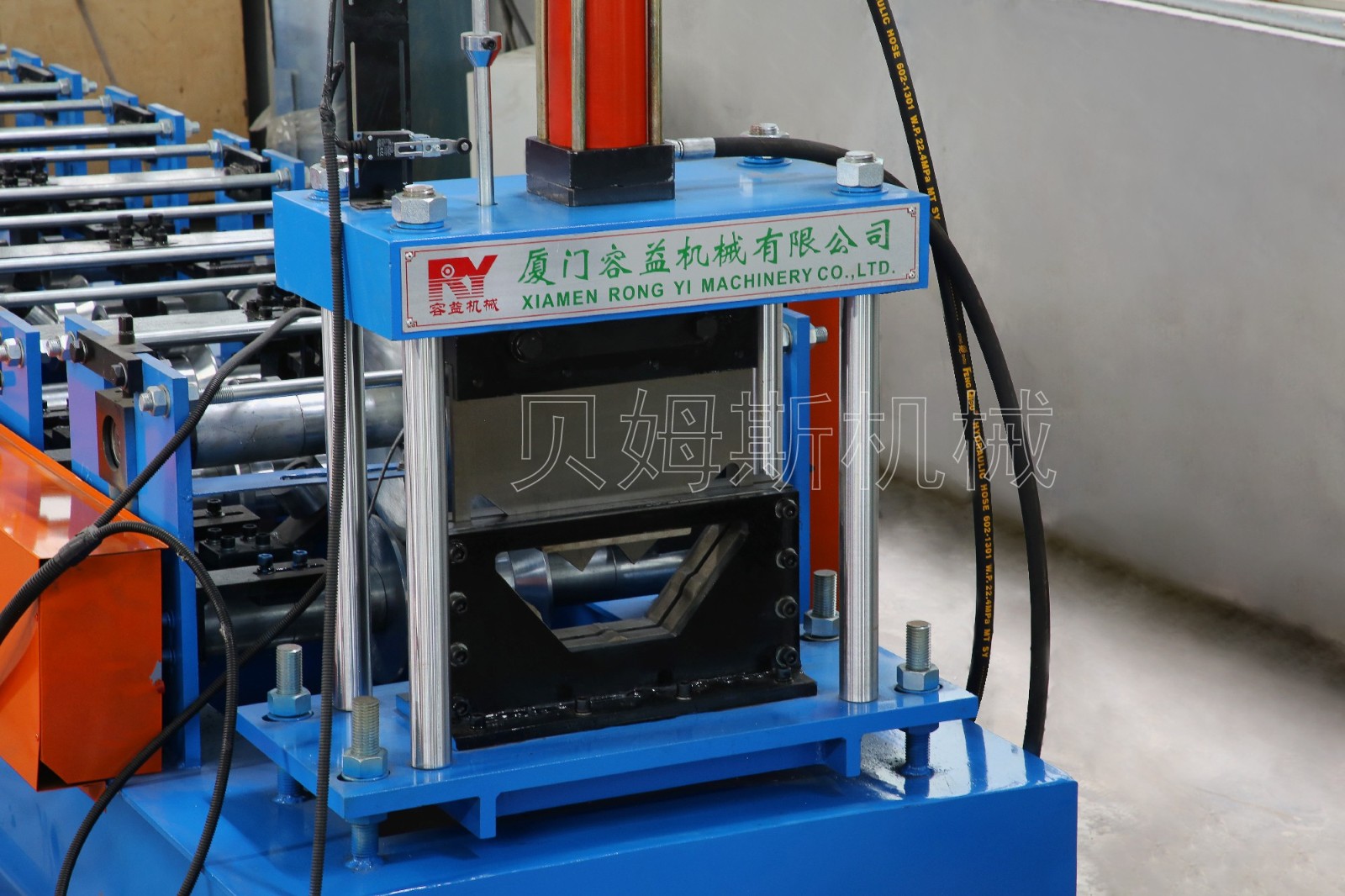

『成型后剪』
①导向机构:上下移动装置,剪切过程平稳无变形。
②铸铁刀座:铸铁减震效果明显,抗冲击性强。
③切刀材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

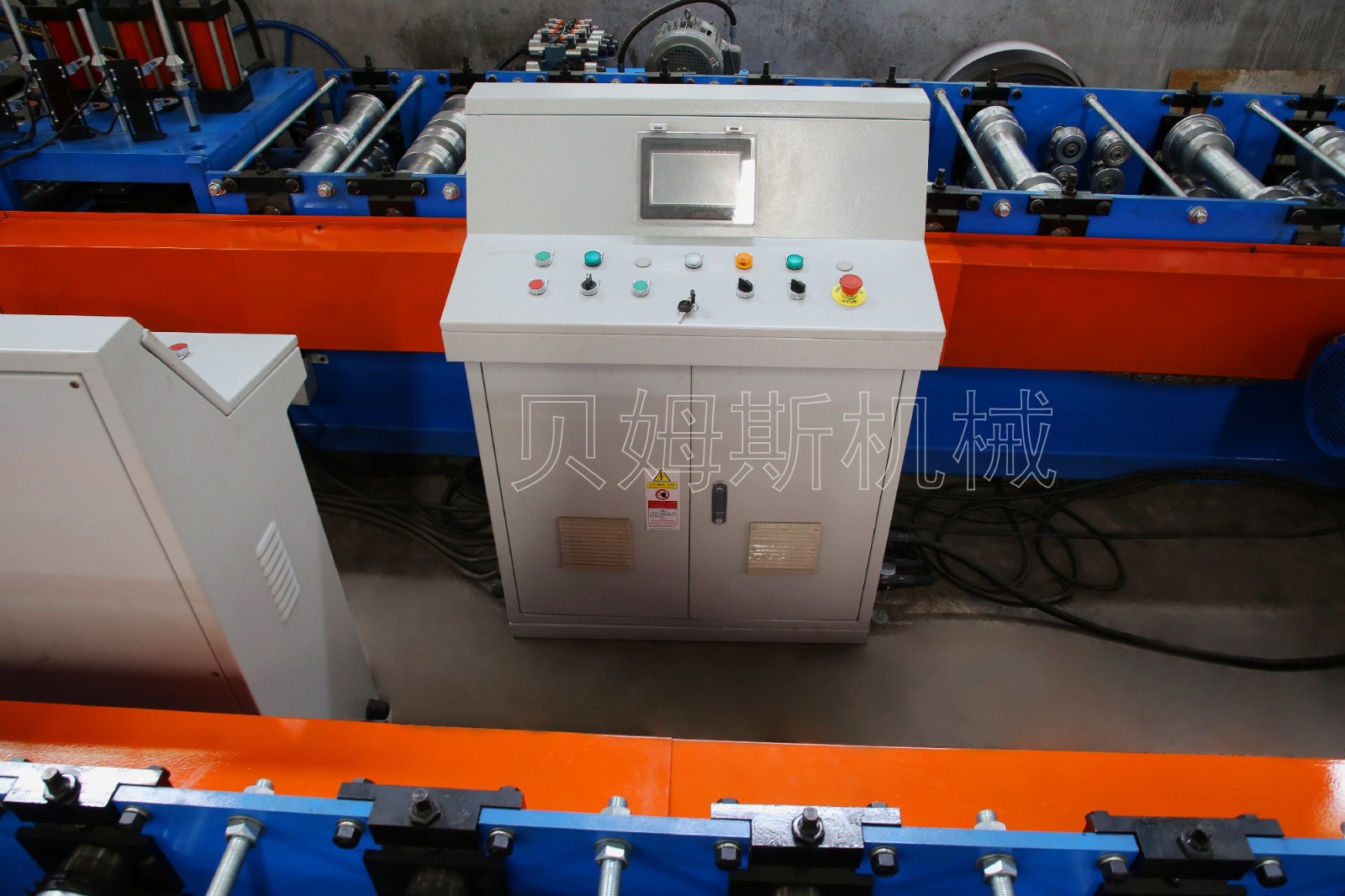

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、大棚天沟机成型用途
大棚天沟成型机用于生产“大棚天沟”的冷弯设备成型机。生产成品常用于农业蔬菜、瓜果、苗木、花草植被种植大棚外部低檐部分的雨水、露水汇集排流系统用途的“天沟水槽”。
