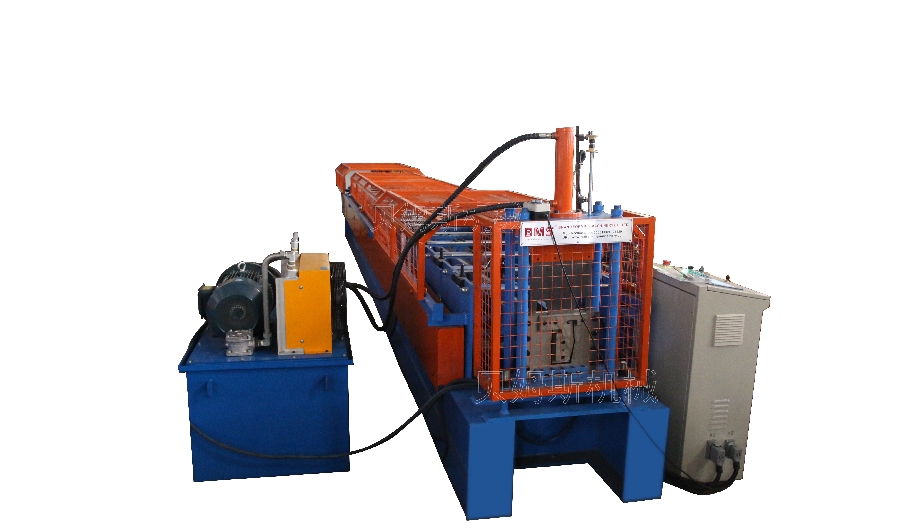

不锈钢Z型成型机YX80-300/YX70-200

设备型号:YX80-300/YX70-200
材料厚度:1.5~3.0mm
成型道次:15 道成型
成型速度:20米/分钟
驱动方式:电机驱动,齿轮链条传动
电机功率:22kw 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

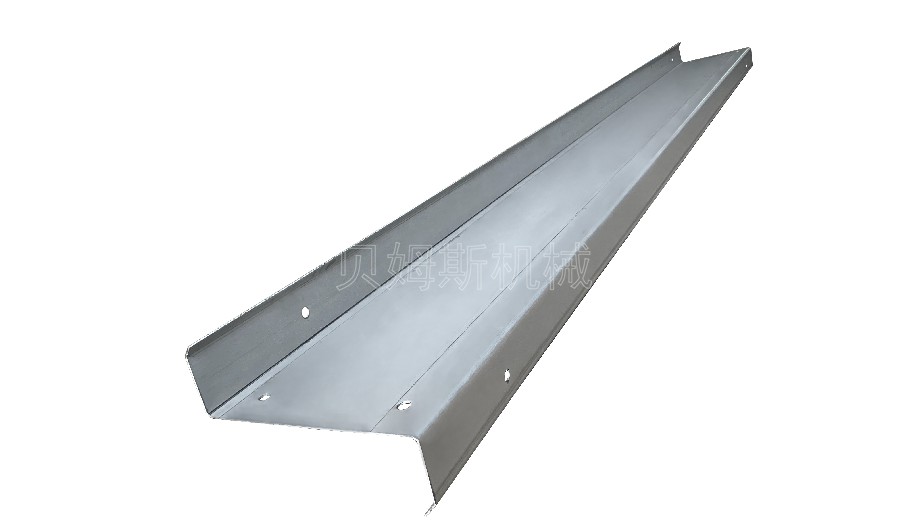

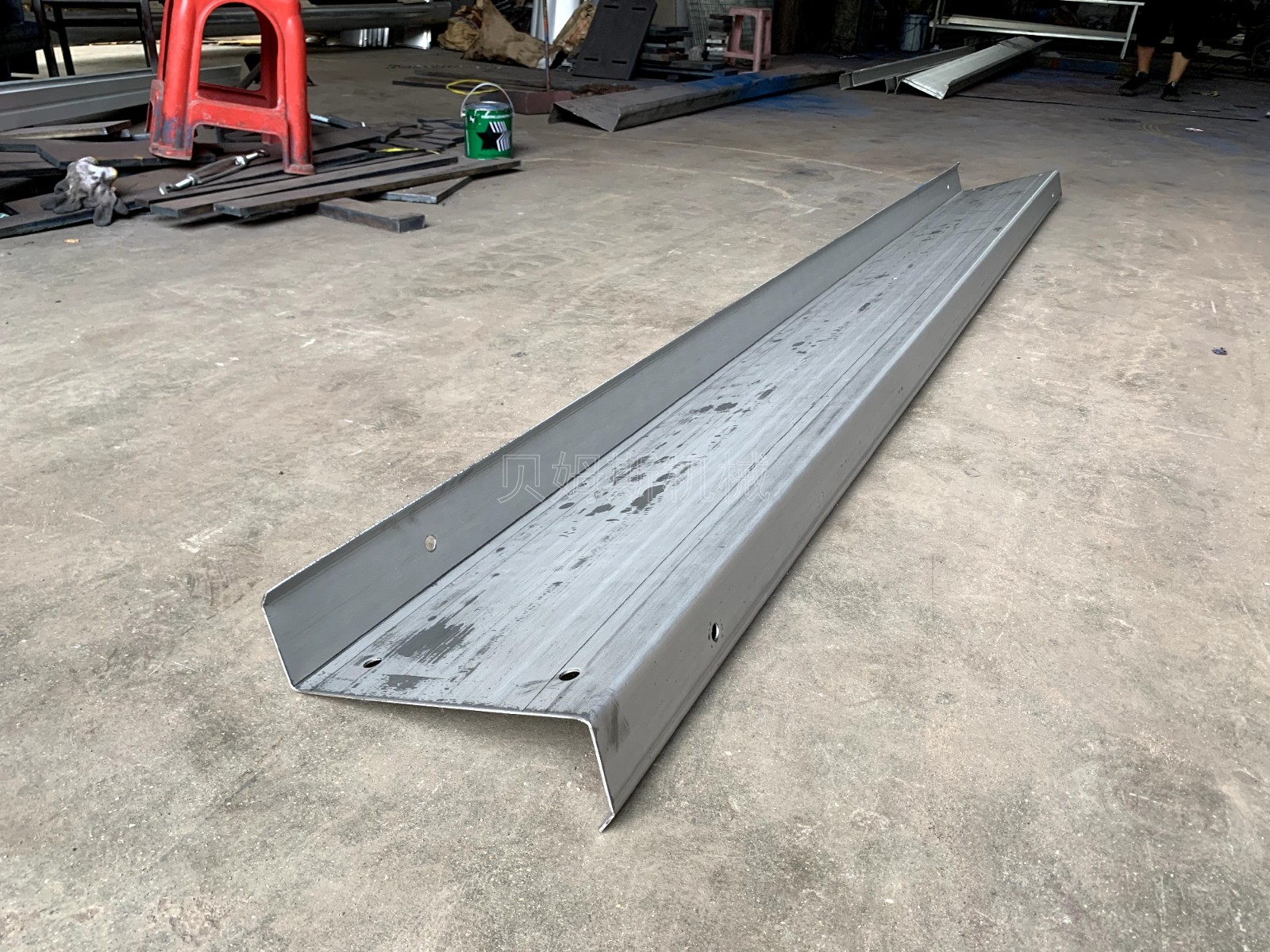

一、不锈钢Z型成型机YX80-300/YX70-200版型


版型图_00002



版型图_00001


二、不锈钢Z型成型机YX80-300/YX70-200视频展示

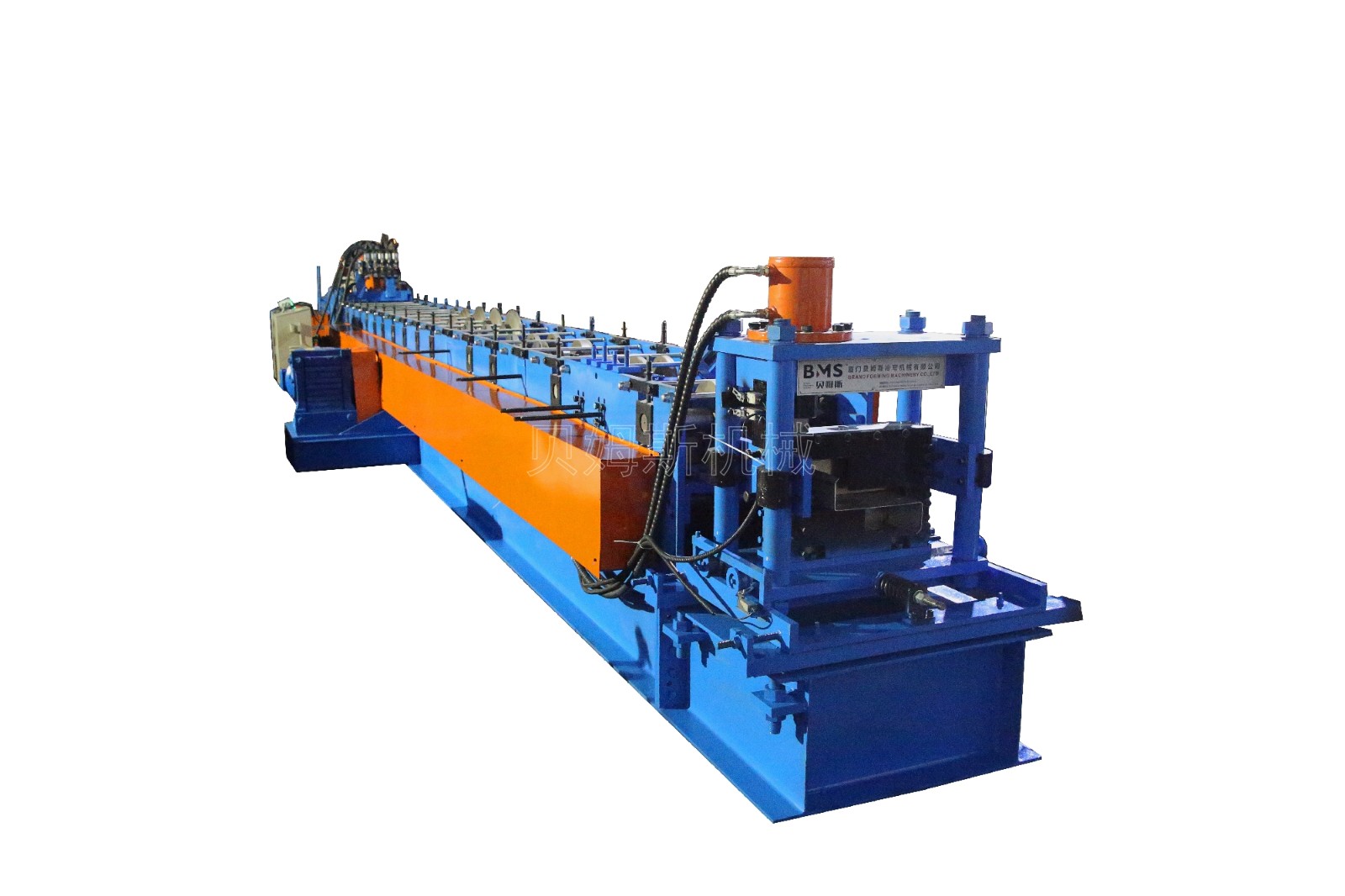

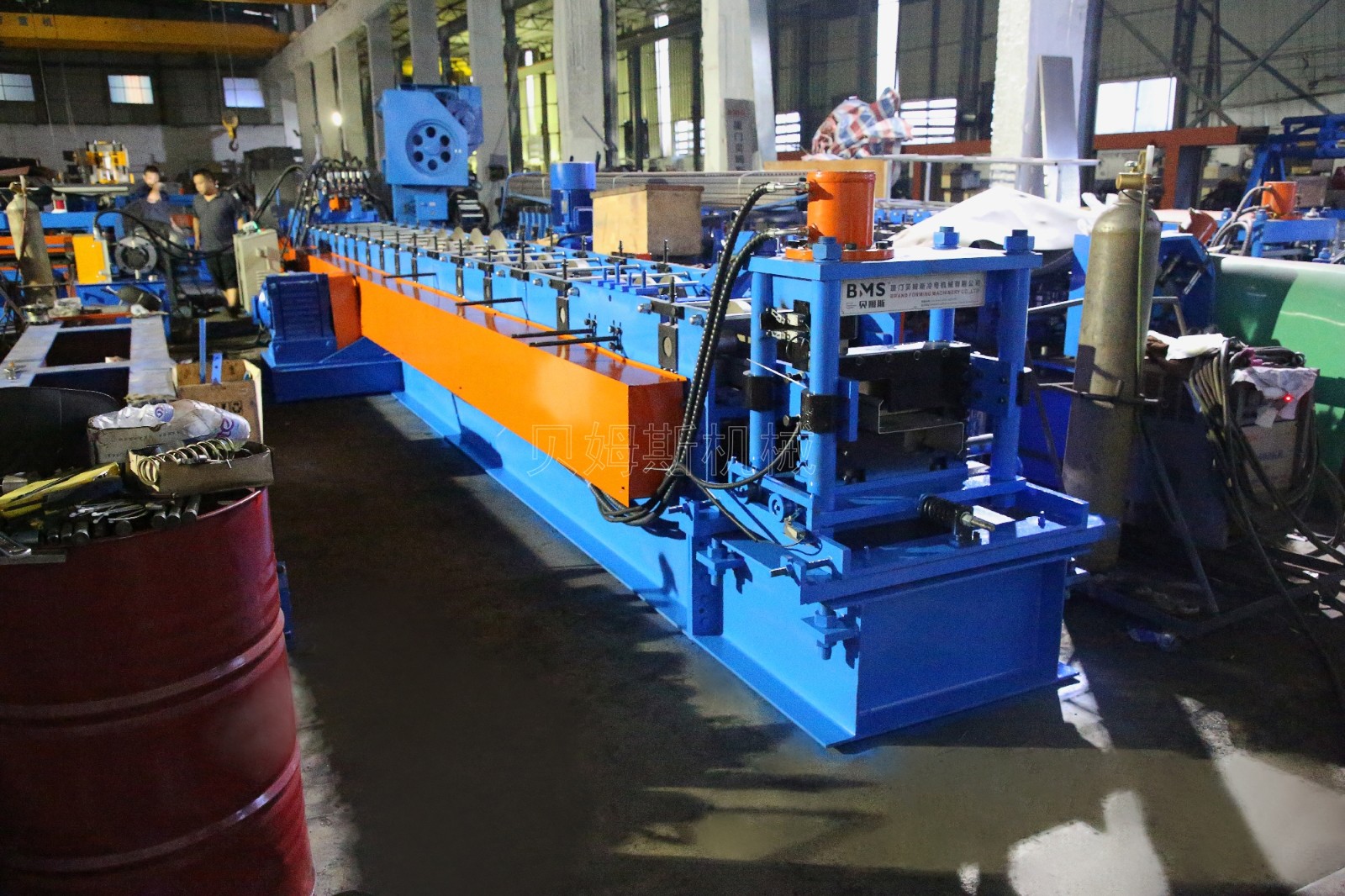

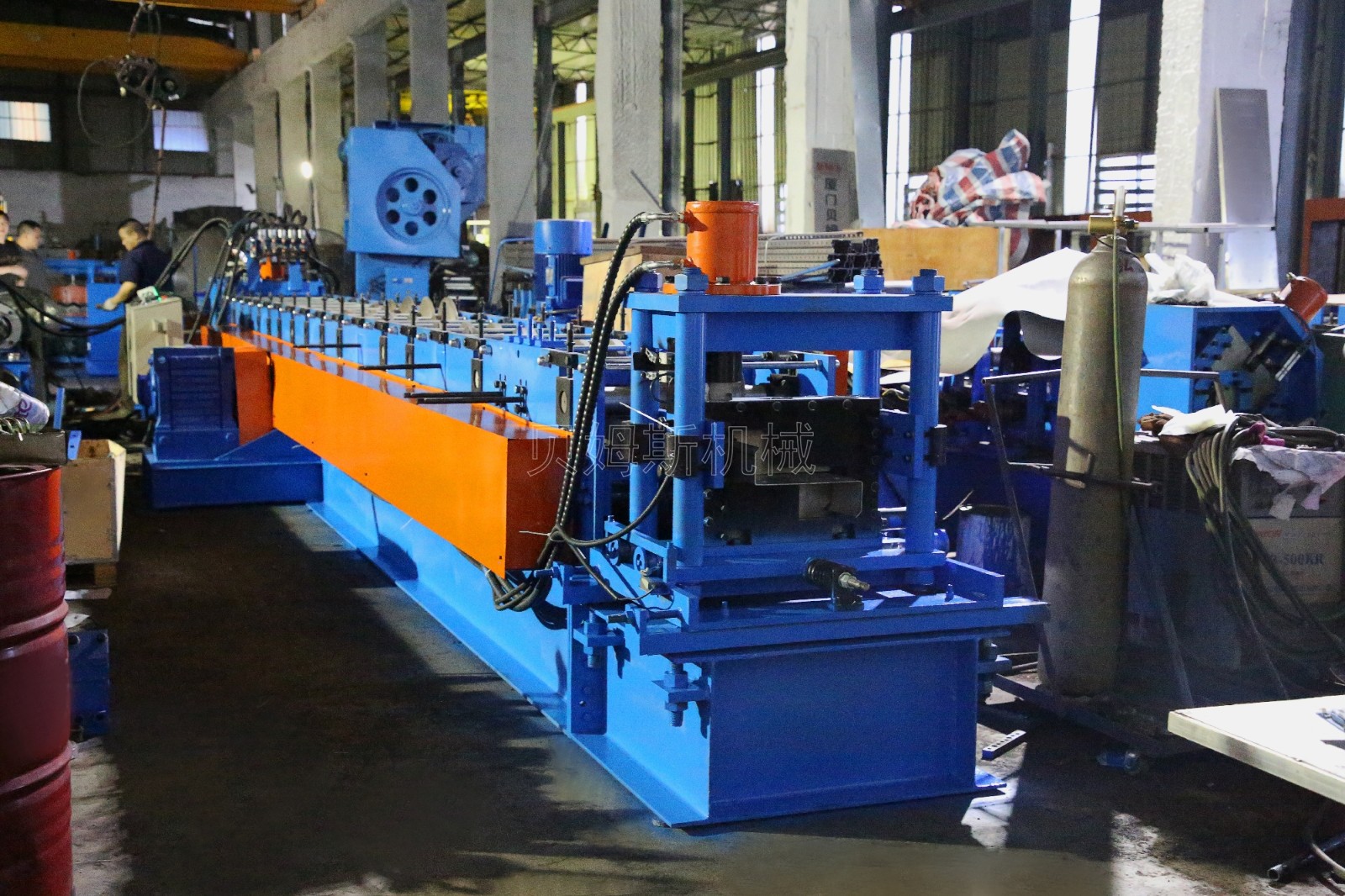

三、不锈钢Z型成型机YX80-300/YX70-200全景图


设备详情图_00002




设备详情图_00003


设备详情图_00001


四、不锈钢Z型成型机YX80-300/YX70-200部件图

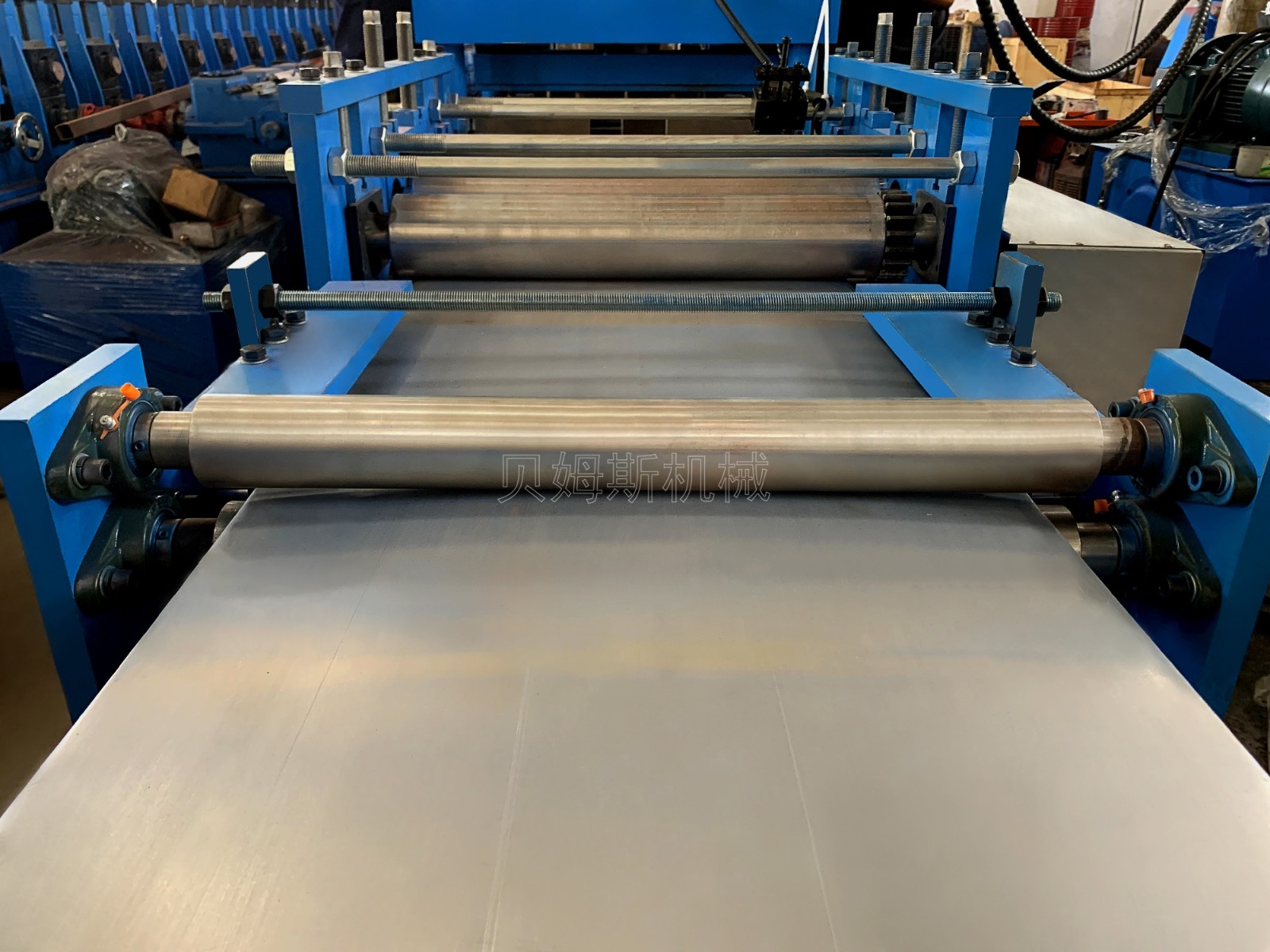

200/300不锈钢Z型成型机进料装置图


『进料导向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

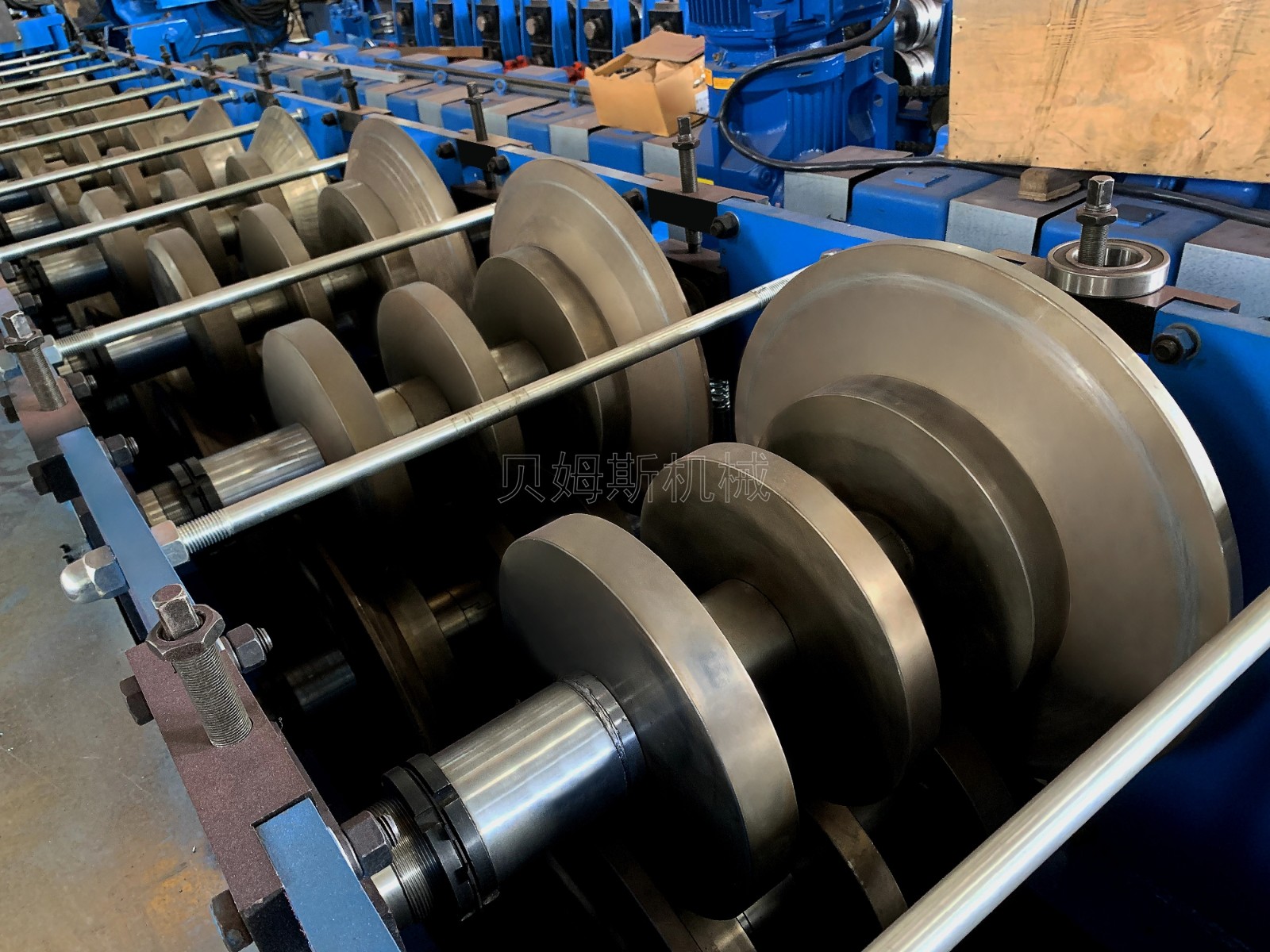

200/300不锈钢Z型成型机辊轴组件图


『辊轴组件』

①主轴直径:     φ75mm,    40#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:20#电镀圆钢,增加墙板两侧刚性。

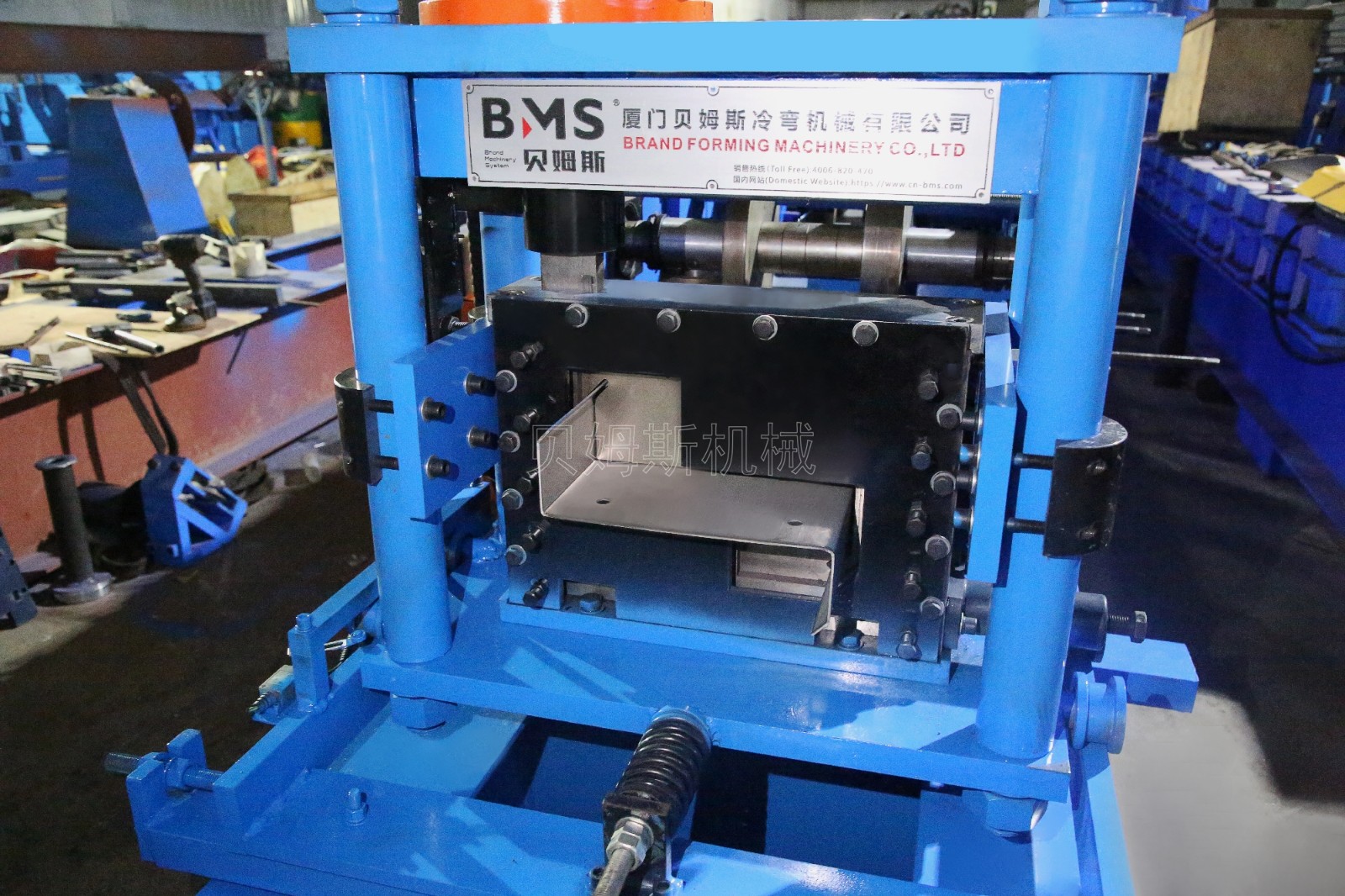

200/300不锈钢Z型成型机成型后剪图


『成型后剪』

①导向机构:上下移动剪切装置,确保切口无变形。

②铸铁刀座  :  铸铁去应力后加工,抗冲击性强。

③刀片材质  :  Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

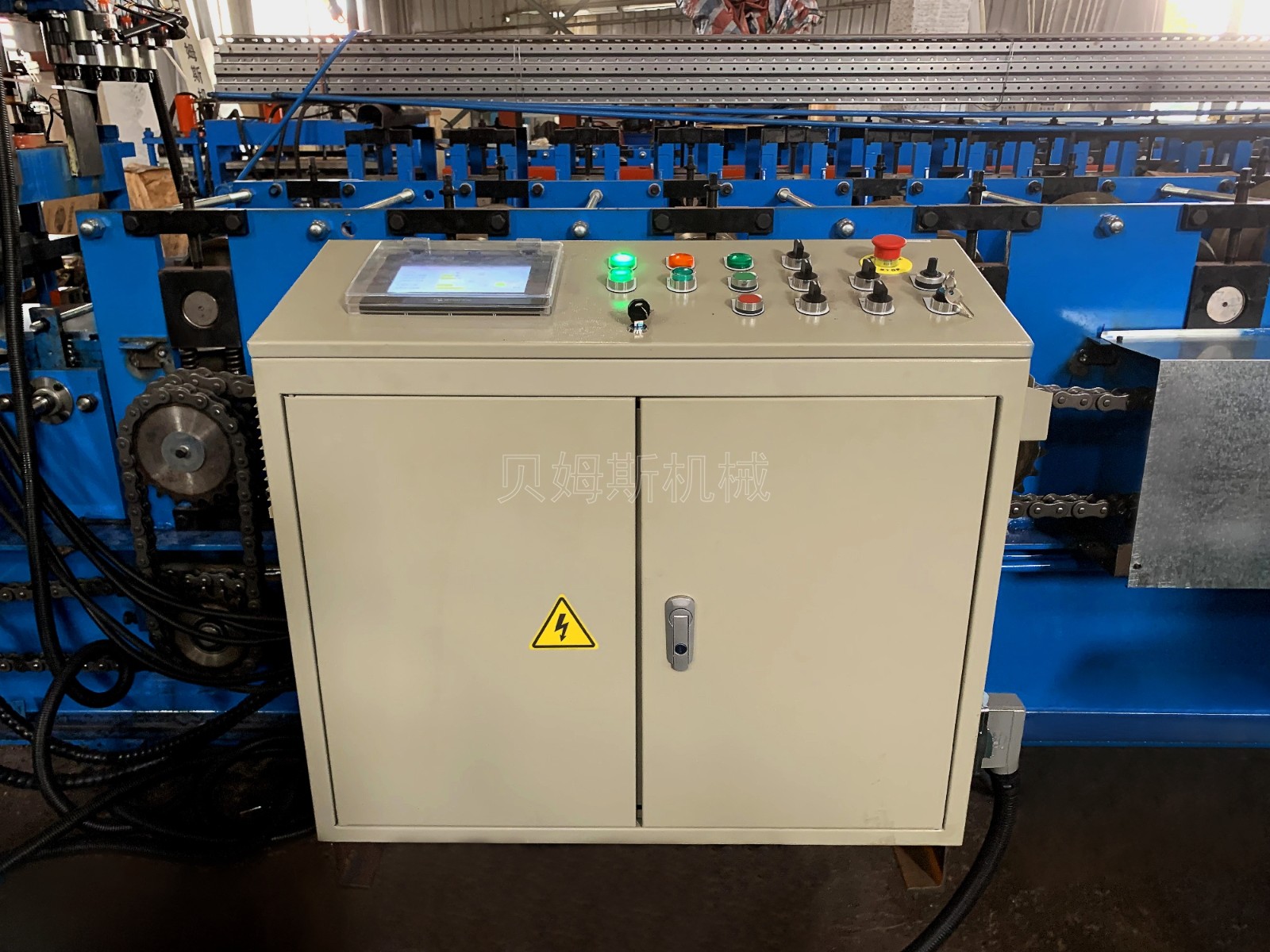

200/300不锈钢Z型成型机PLC控制柜图


『PLC控制柜』

① P L C :采用凯奥特·高精度PLC电控系统。

②变频器:凯奥特重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:采用凯奥特输入生产数据,自动完成生产要求。

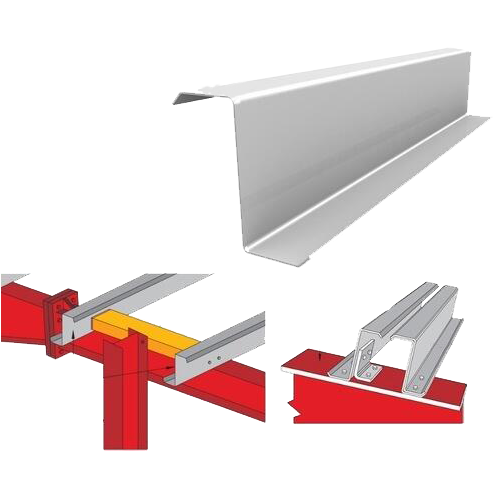

五、不锈钢Z型成型机YX80-300/YX70-200成型用途

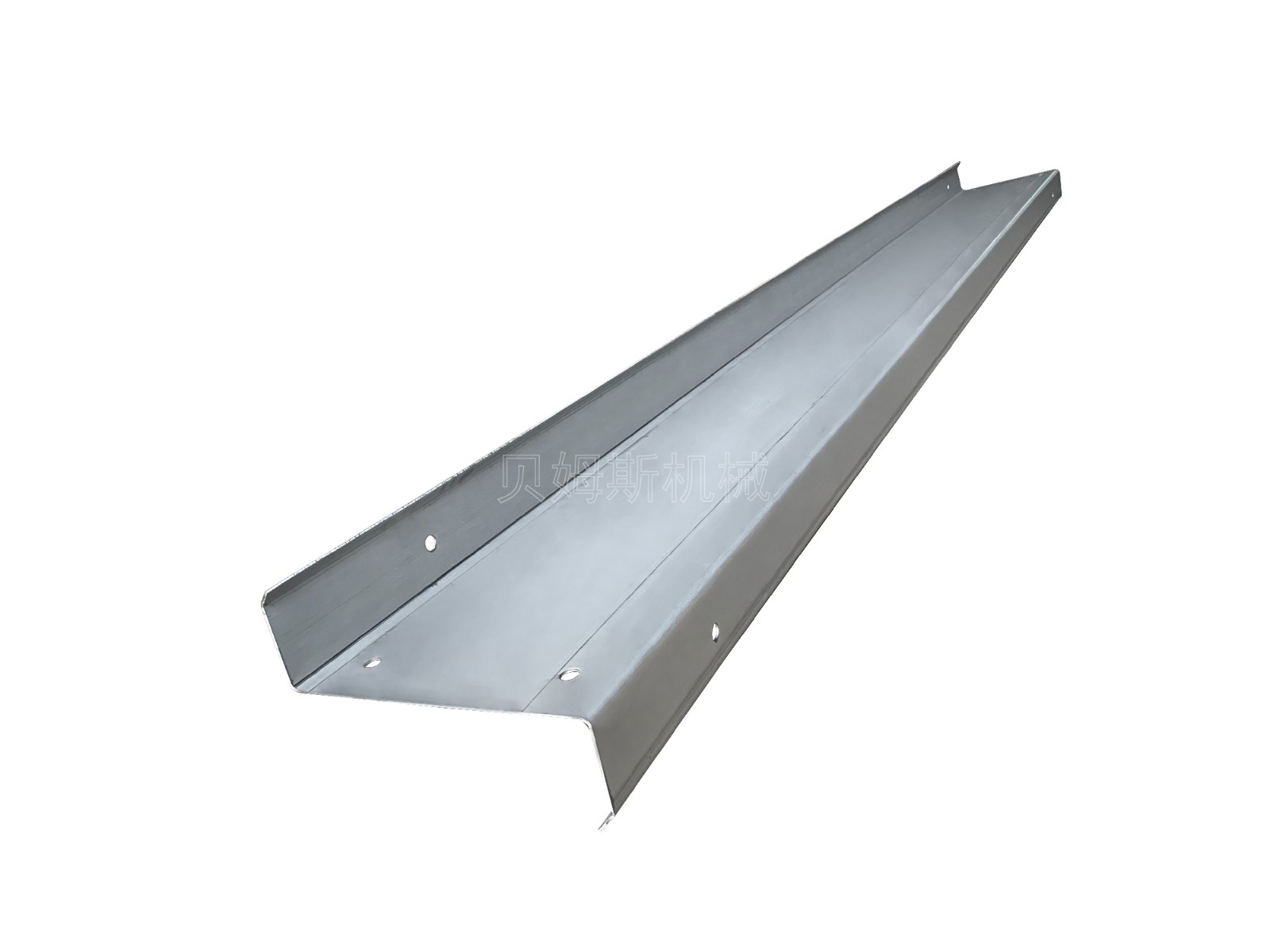

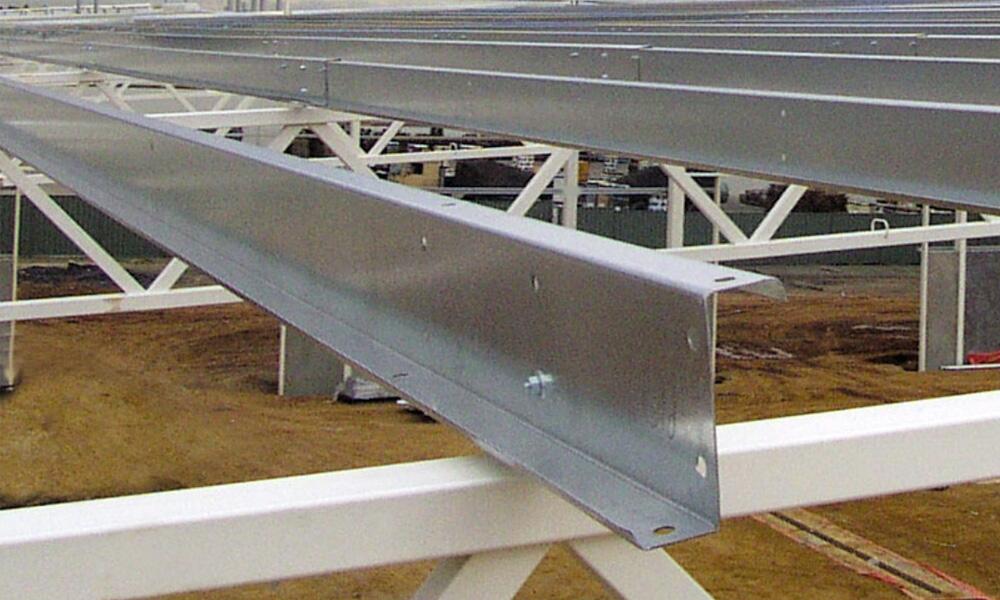

不锈钢Z型成型机YX80-300 & YX70-200(隔套换型)是用于生产钢结构行业的“Z型钢”冷弯设备。机器设备出产的成品为“YX80-300 & YX70-200Z型钢(檩条)”,多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
