L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2

设备型号:YX101.6x101.6/YX38.1-76.2
压制板厚:0.4-0.6mm
用料材质:镀锌板、冷轧板
成型道次:12/10道成型
成型速度:15-18/min
驱动方式:电机驱动,齿轮链条传动
电机功率:11KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H450 配吊环
电话

全国热线

18659295206

设备详情 / Introduction

一、L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2版型

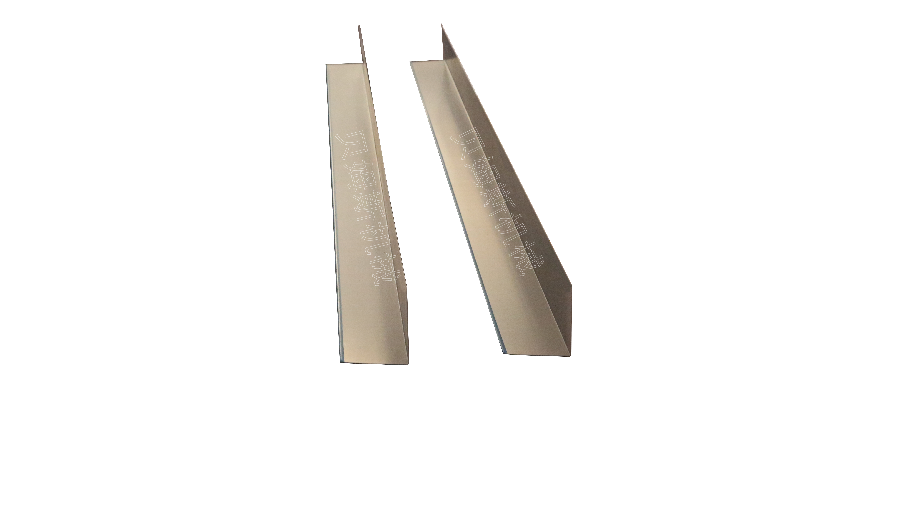

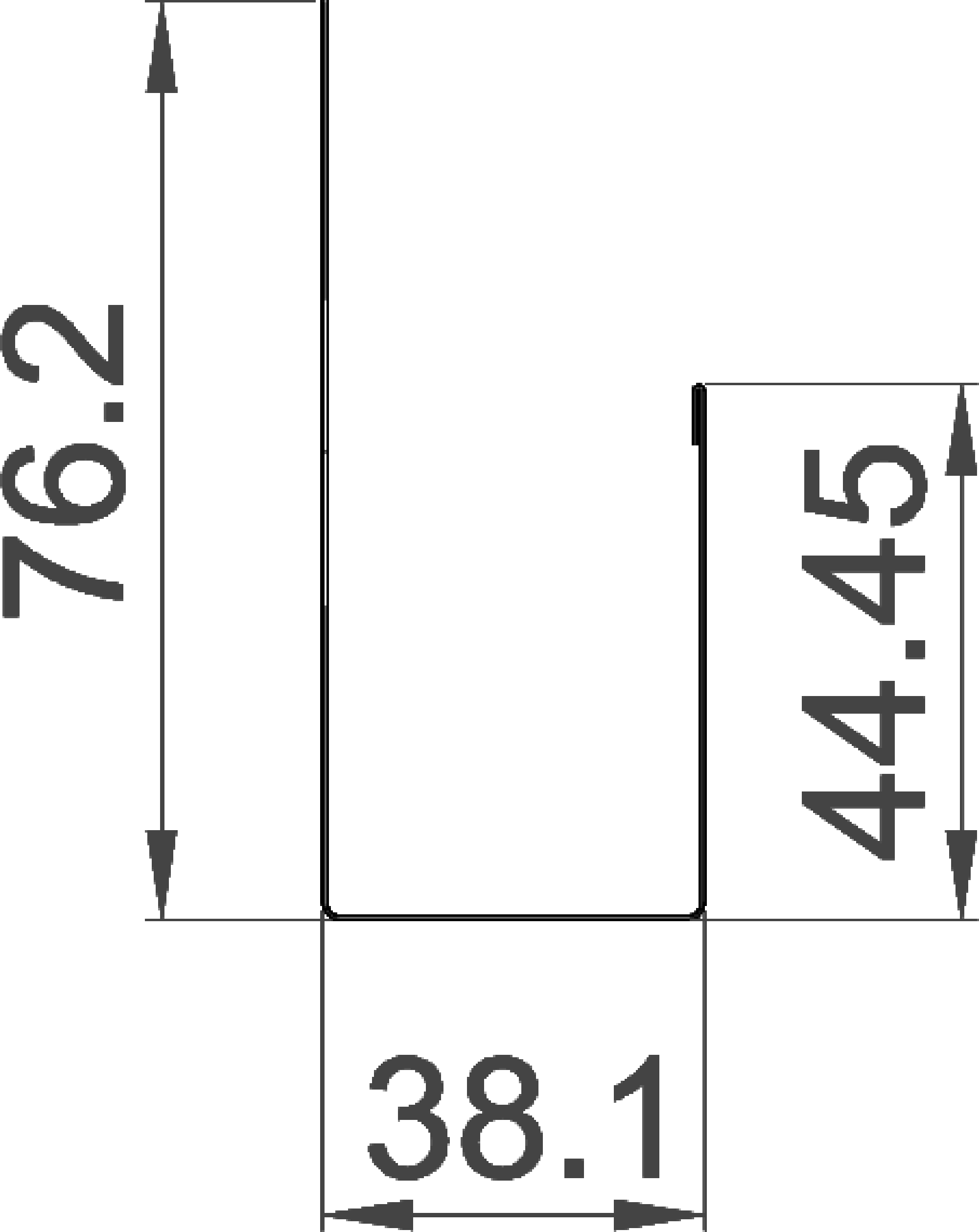

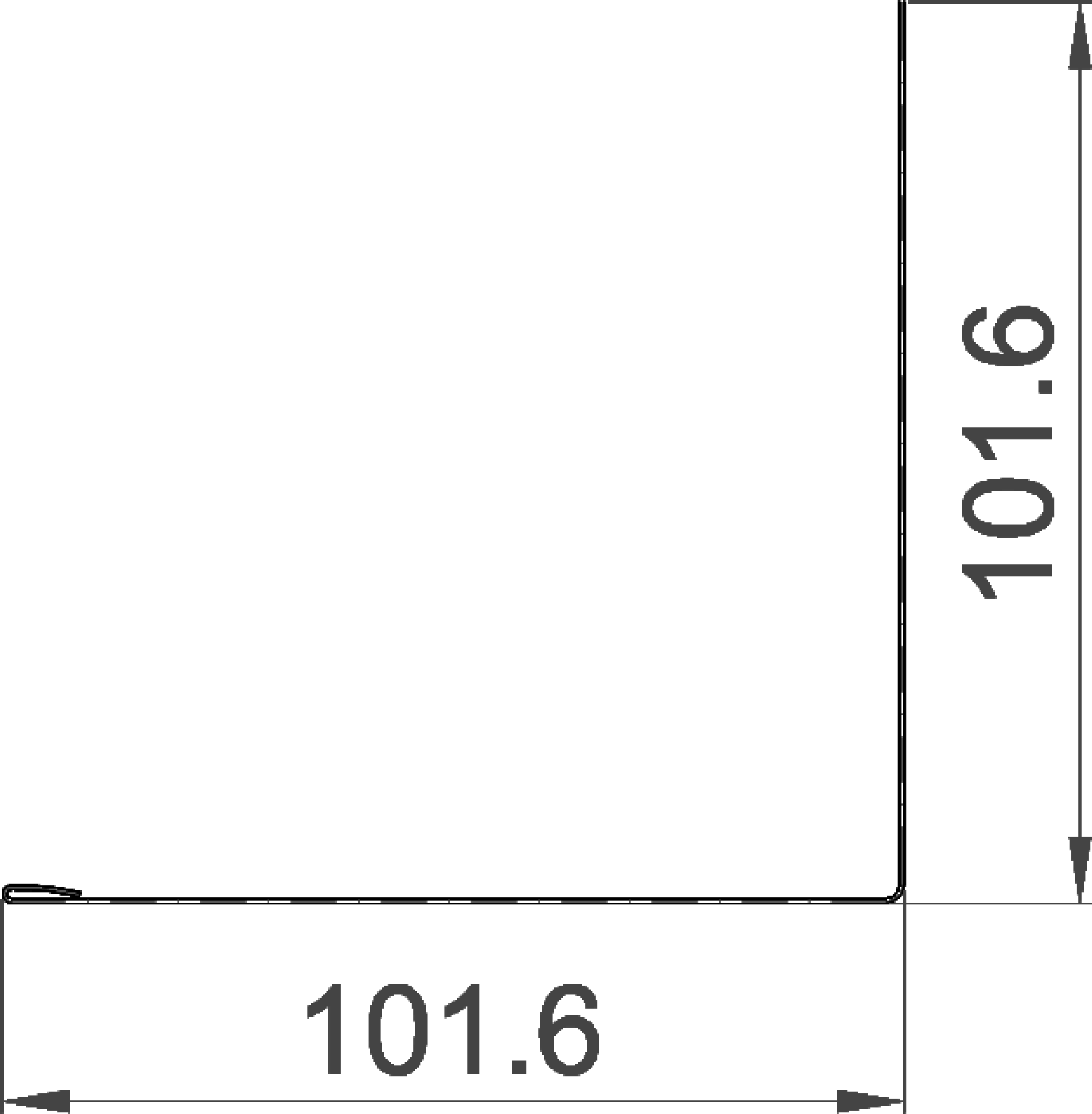

版型图_00004.版型图_00006.





二、L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2视频展示

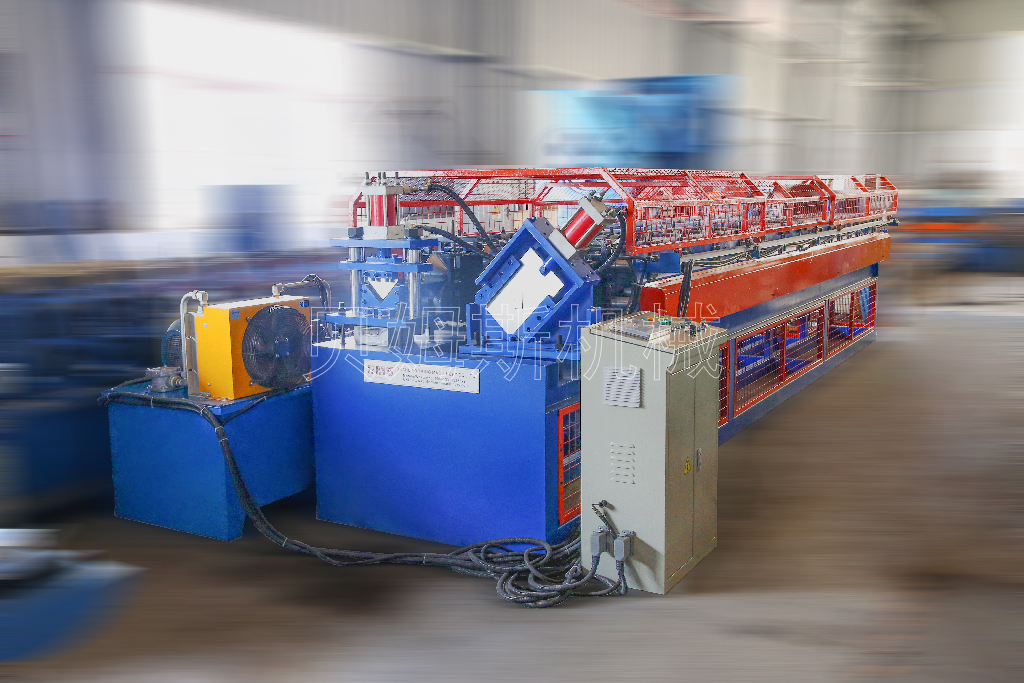

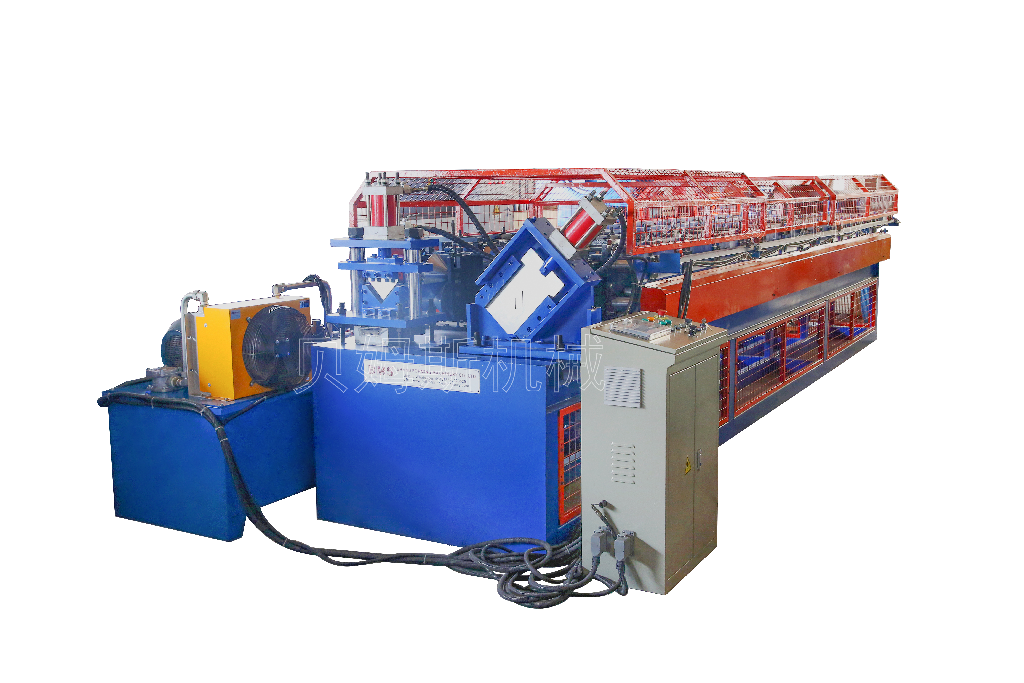

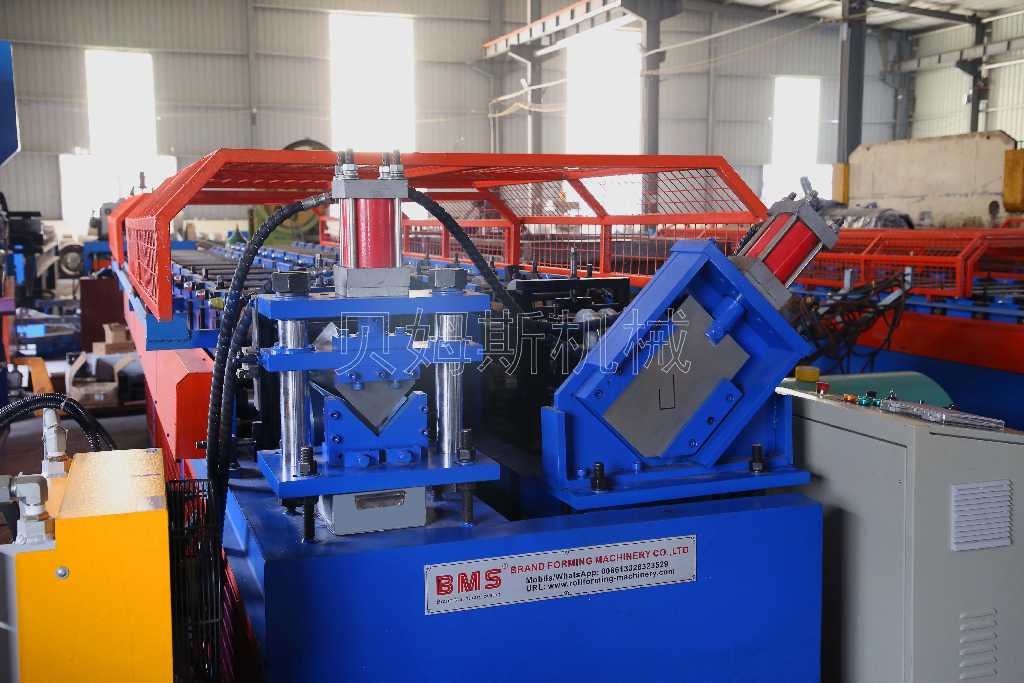

三、L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2全景图



2022-08-06_00006.


2022-07-18_00005.


2022-07-18_00007.


四、L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2部件图

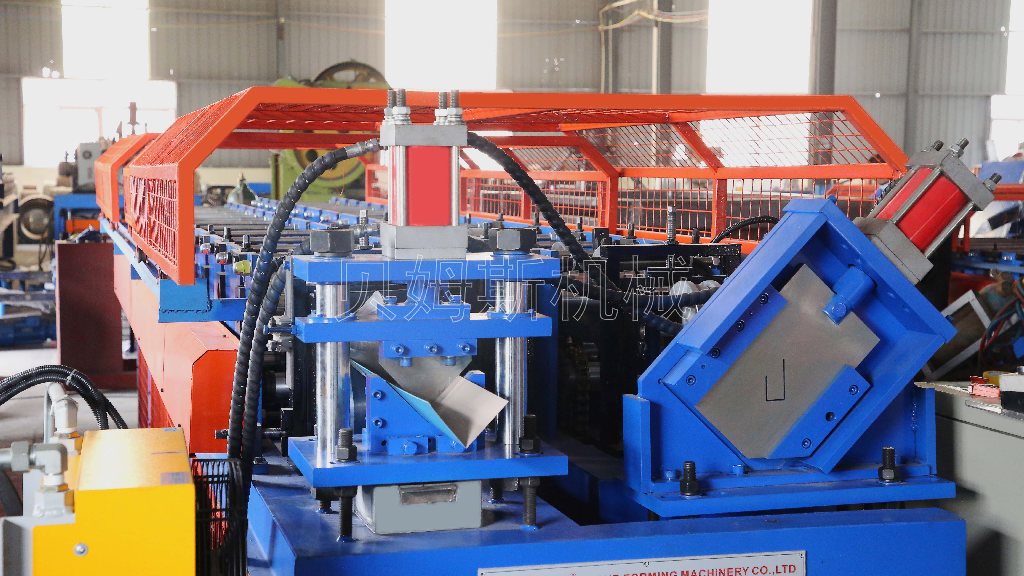

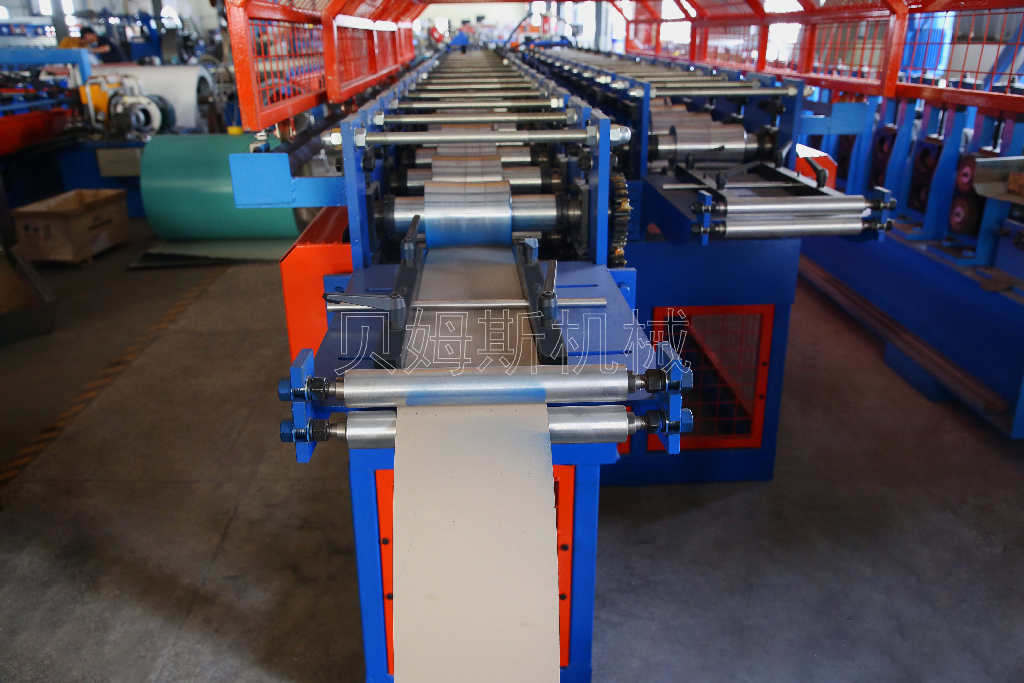

L型护角条/美式J型包边机进料装置图.


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

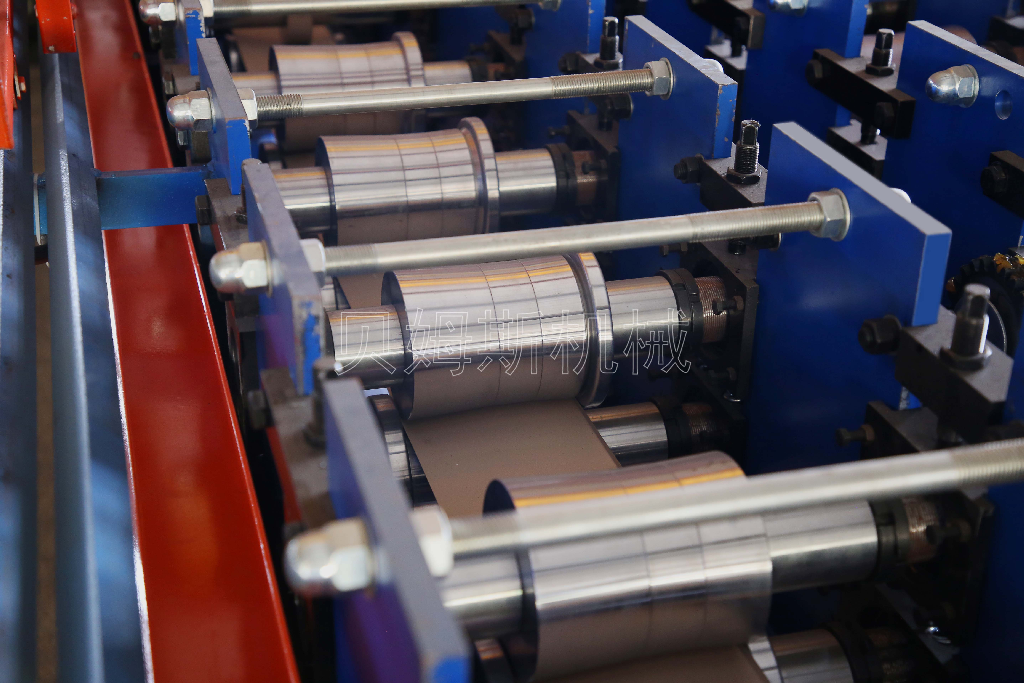

L型护角条/美式J型包边机辊轴组件图.


『辊轴组件』

①主轴直径:材质:45#钢;轴径:φ70mm

②辊轮材质:45#;粗车,CNC精车,镀硬铬,拉丝抛光。

③机座拉杆:直径:φ22mm 镀锌。

④电机功率:使用主电机11KW链轮传动辊压。


L型护角条/美式J型包边机成型后剪图.


『成型后剪』

①导向机构:双导柱滑轨,使剪切过程更加平稳。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

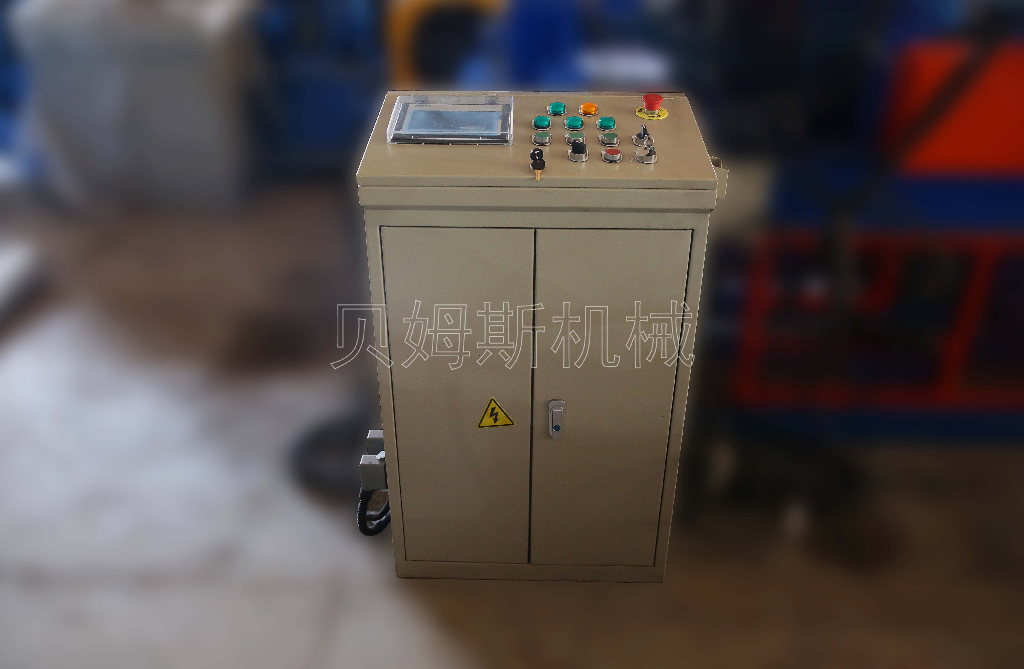

L型护角条/美式J型包边机PLC控制柜图.


『PLC控制柜』

① P L C :采用 施耐德/西门子 高精度PLC电子装置。

②变频器:施耐德/西门子,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用施耐德/西门子输入生产数据,自动完成生产要求。

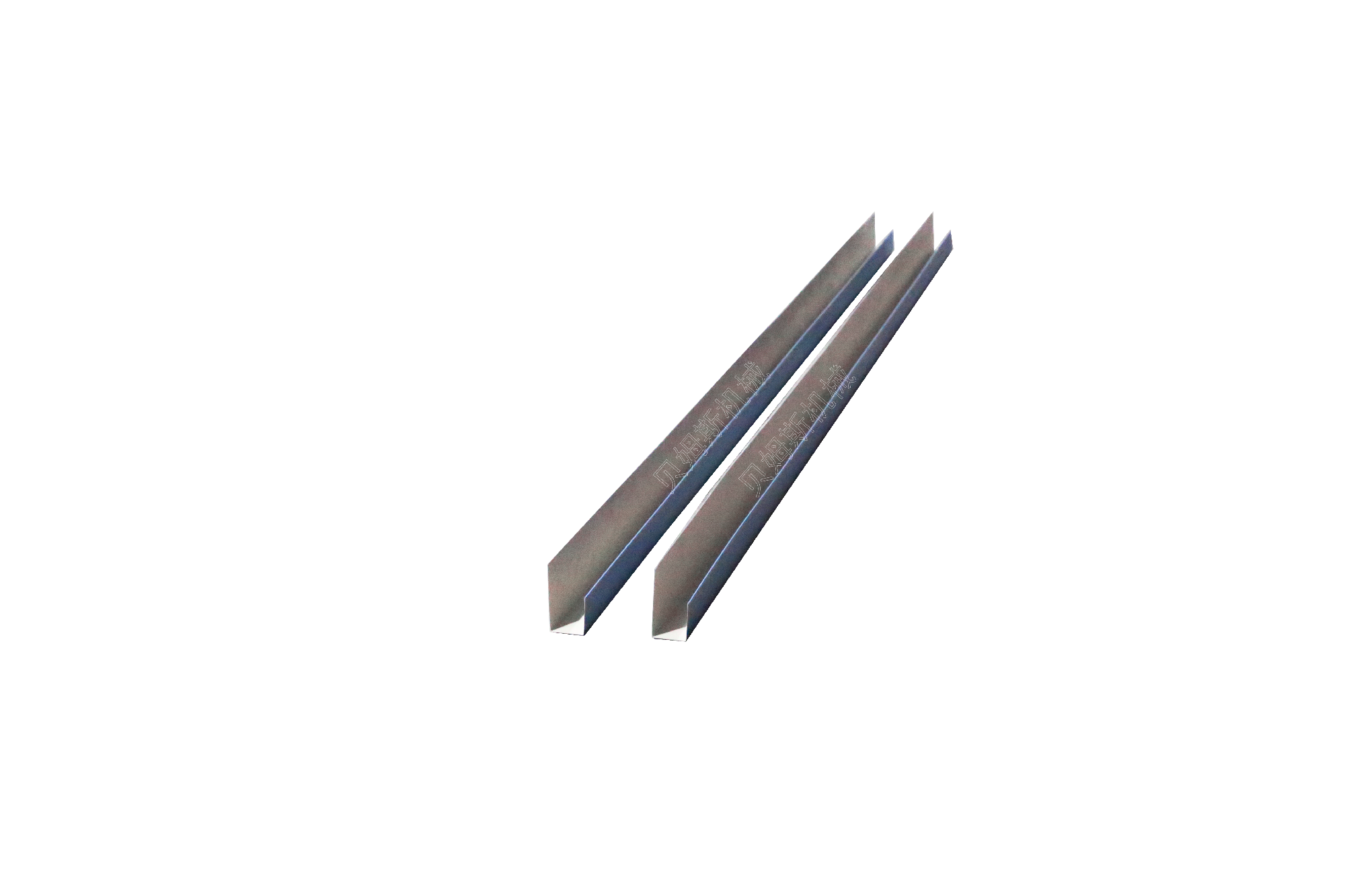

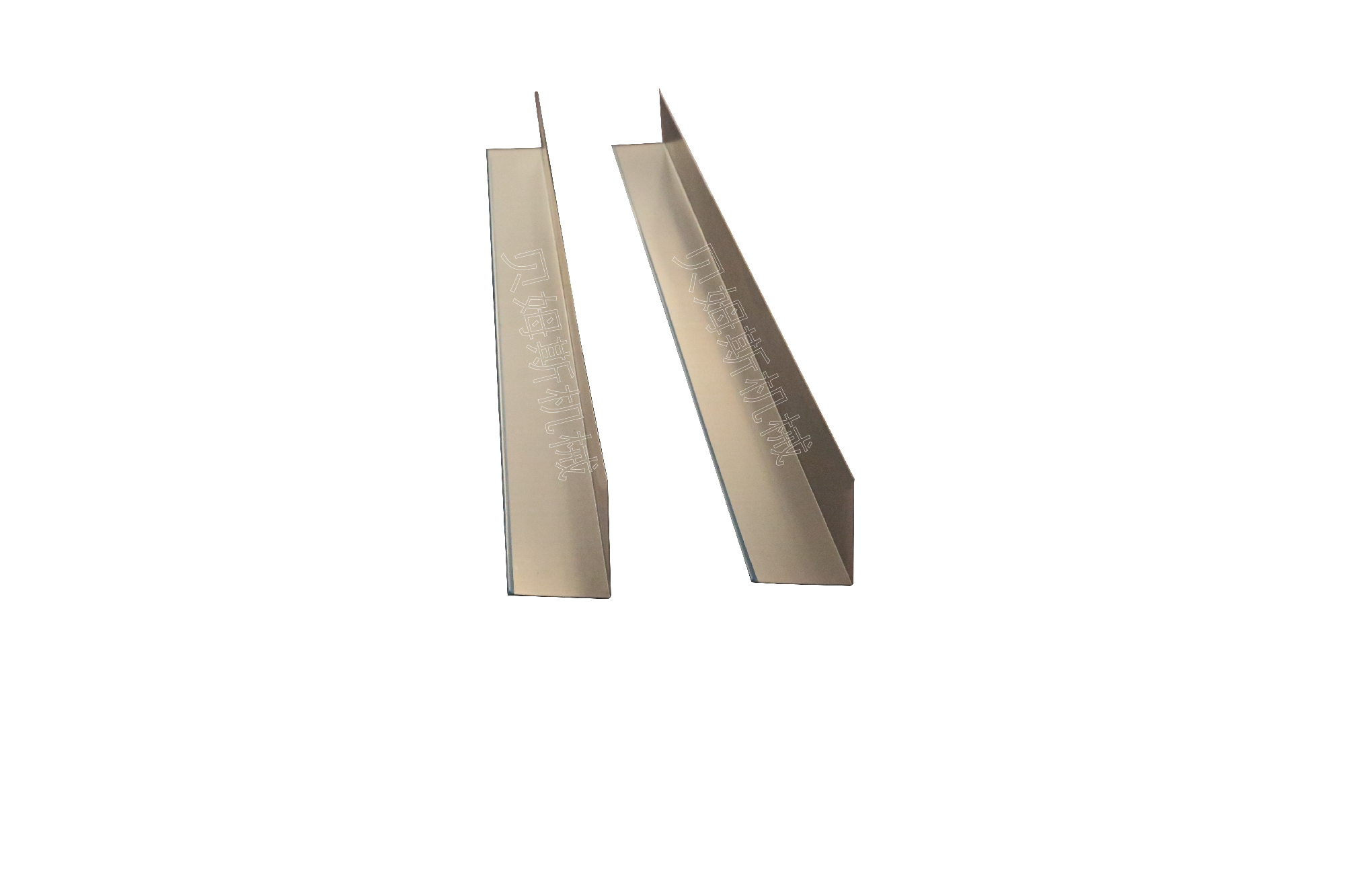

五、L型护角条/美式J型包边机YX101.6x101.6/YX38.1-76.2成型用途




YX101.6x101.6L型护角条与YX38.1-76.2美式J型包边二合一成型机是用于生产钢结构行业,多应用于房顶屋檐、公园凉亭、私人别墅等屋面建筑的护角条与包边
