C型龙骨成型机YX21-30

设备型号:YX21-30
材料厚度:0.5~0.6mm
成型道次:16 道成型
成型速度:16米/分钟
驱动方式:电机驱动,齿轮链条传动
屈服强度:Q235(Mpa)
电机功率:7.5kw 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H350 加脚100
电话

全国热线

18659295206

设备详情 / Introduction

一、C型龙骨成型机YX21-30版型


2021-08-07_00001.



版型图_00001.


二、C型龙骨成型机YX21-30视频展示

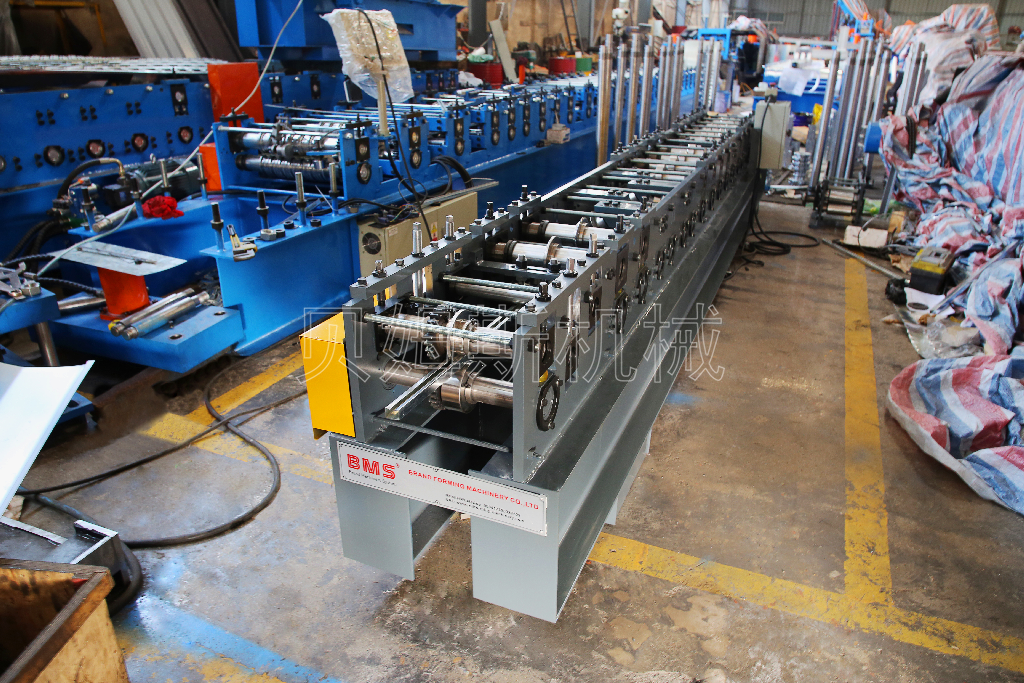

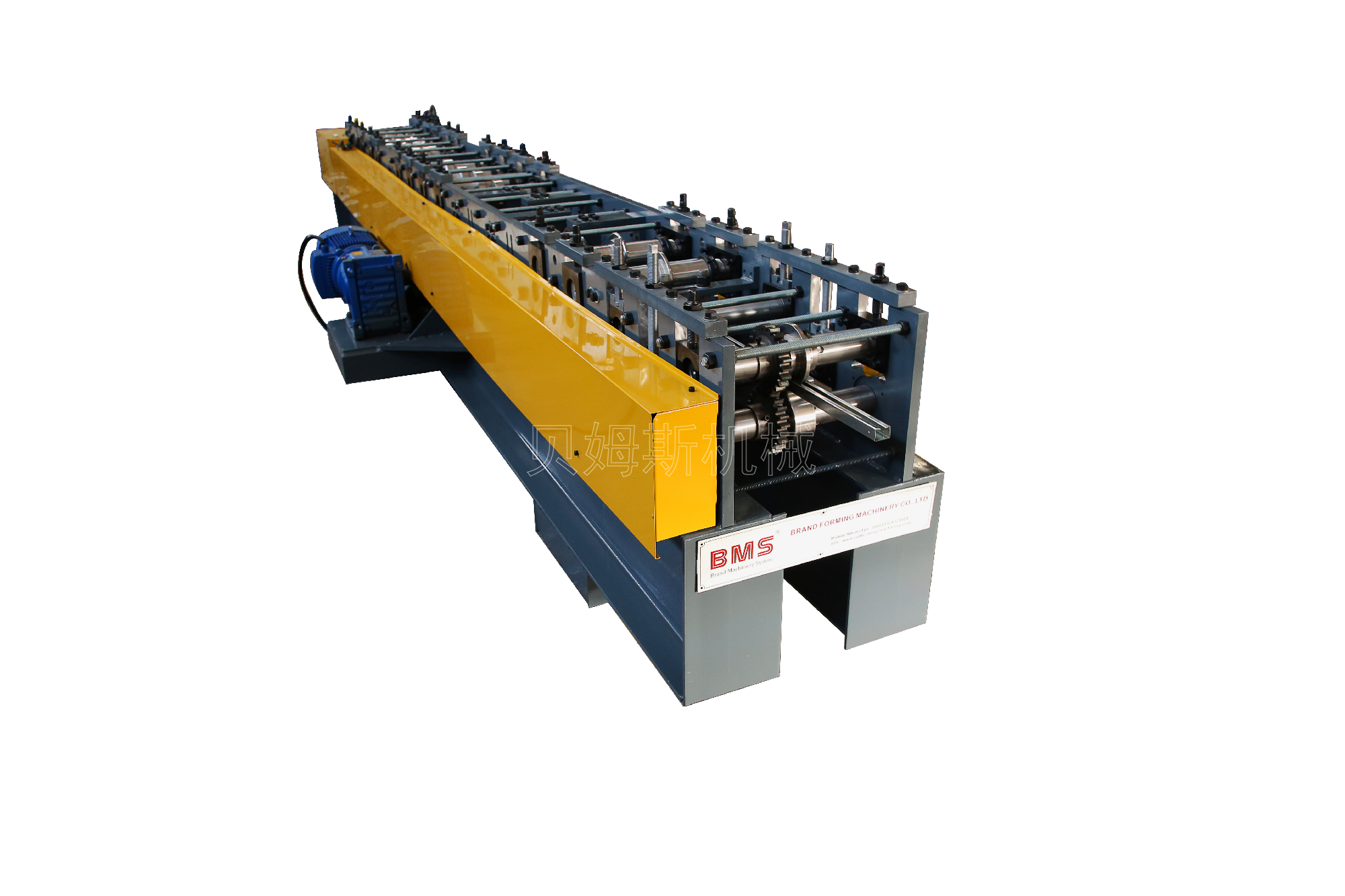

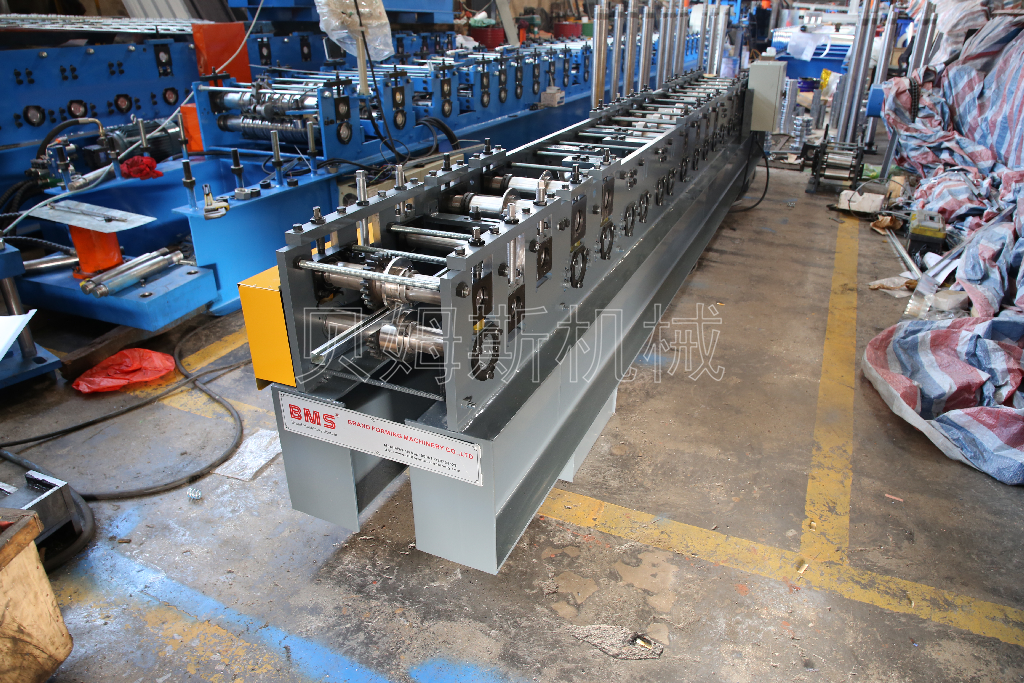

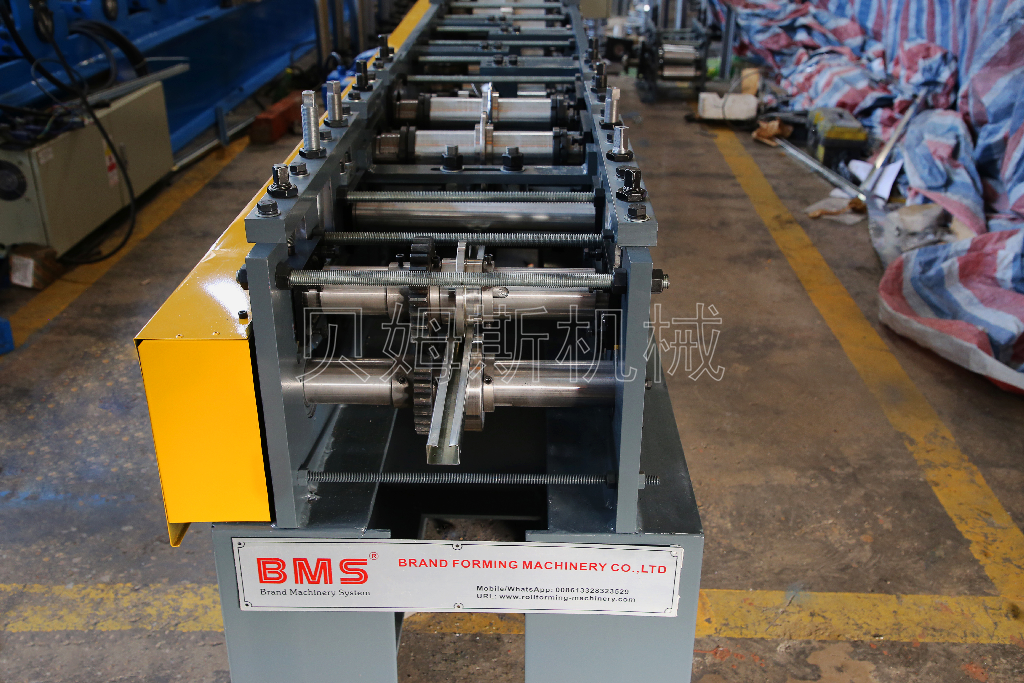

三、C型龙骨成型机YX21-30全景图


设备缩略图_00001.



设备详情图_00007.


设备详情图_00002.


设备详情图_00003.


四、C型龙骨成型机YX21-30部件图


C型龙骨成型机进料装置图.


『进导料向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:让两边的料稳固,使进料过程更加顺畅。


C型龙骨成型机辊轴组件图


『辊轴组件』

①主轴直径: φ65mm    45#圆钢。

②辊轮材质:Cr12Mov热处理(58-62℃),精车后镀硬铬,镜面抛光。

③机座拉杆:22#电镀圆钢,增加墙板两侧刚性。

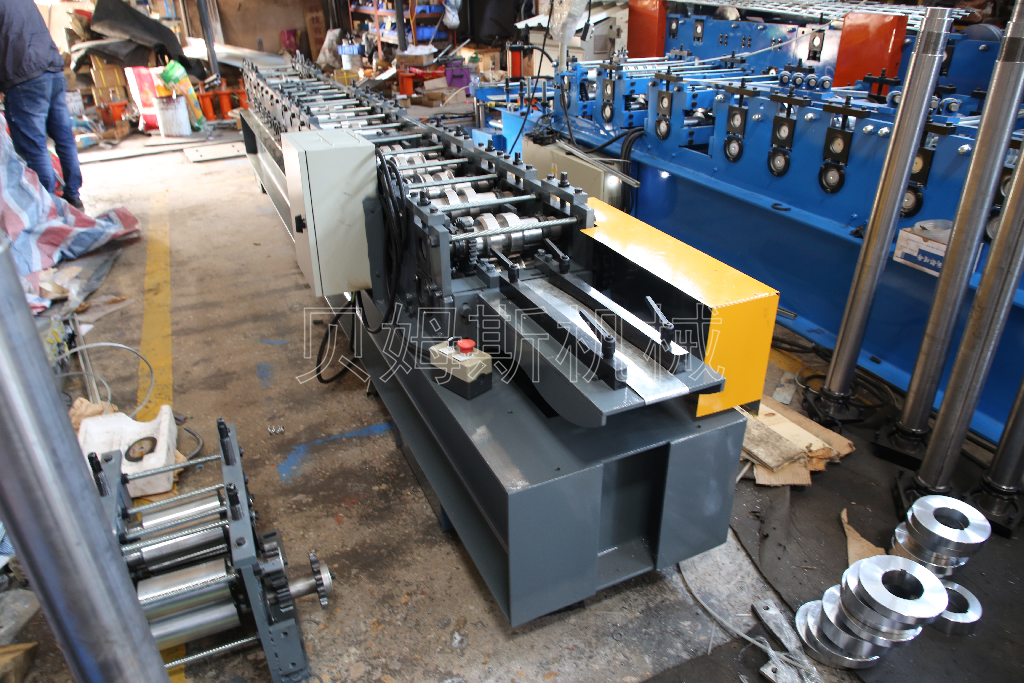

C型龙骨成型机出料成型图.


『成型出料』

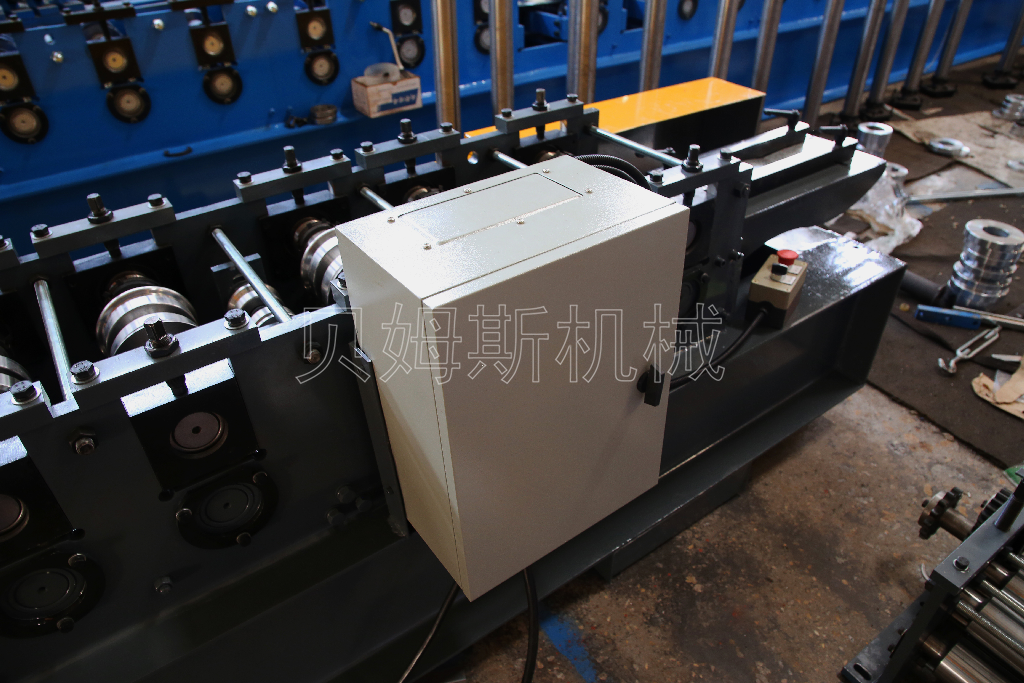

C型龙骨成型机PLC控制柜图.


『PLC控制柜』

① P L C:采用台达高精度PLC电子装置。

②变频器:台达重载变频器,运行高效恒稳。

③控制元件:施耐德电子,寿命长,故障率低。

④触屏操控:采用凯奥特触摸屏,输入数据,自动完成生产要求。

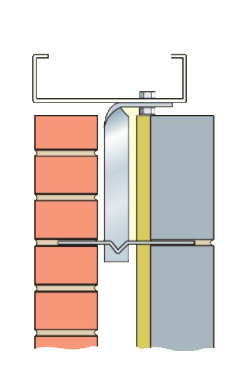

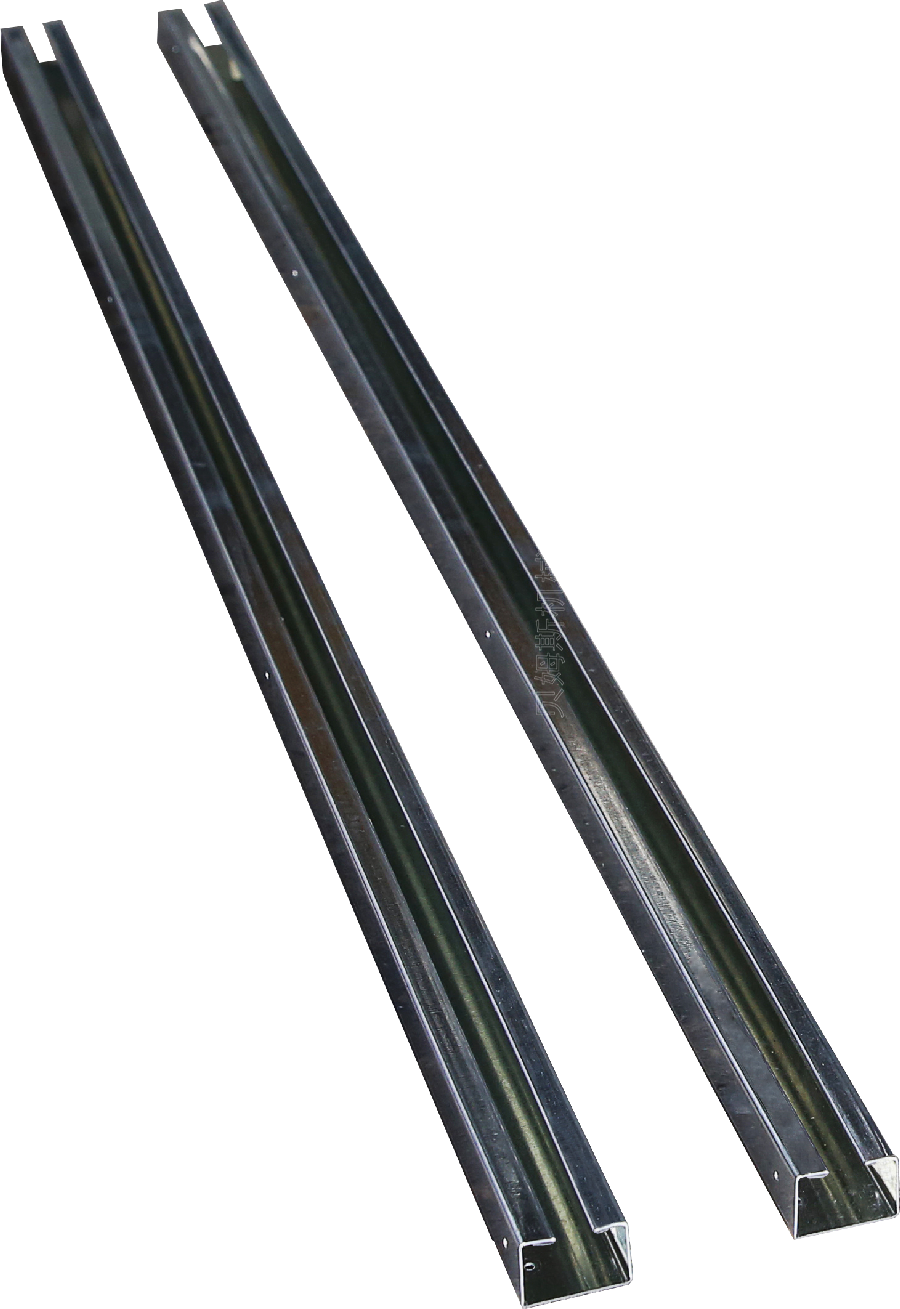

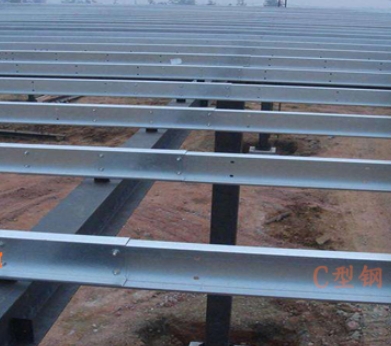

五、C型龙骨成型机YX21-30成型用途

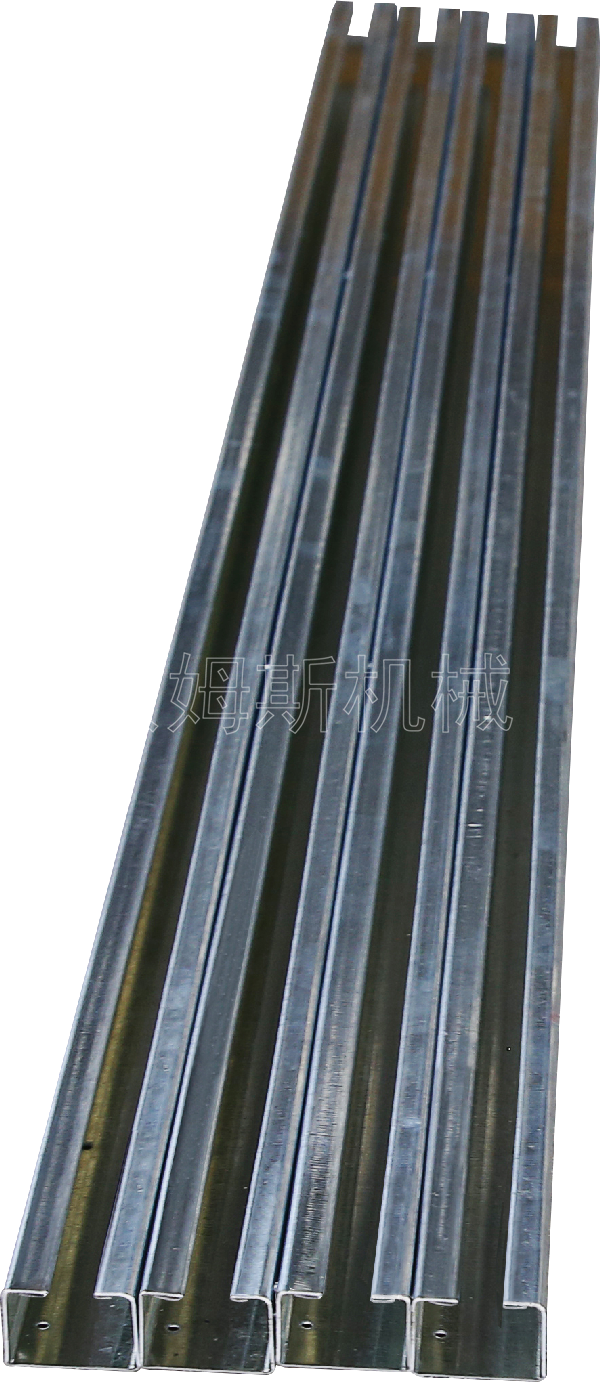

(C型)隔断龙骨成型机,是用于生产“隔断龙骨”的轻功龙骨机。常用于工厂、写字楼、办公司、大中型购物中心、商场商铺、超市等室内建筑装修的装饰龙骨结构的“C型隔断龙骨”。
