CU型钢生产线C80-300/U80-300

设备型号:C80-300/U80-300
材料厚度:1.5~3.0mm
成型道次:15 道成型
成型速度:25 米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:18.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

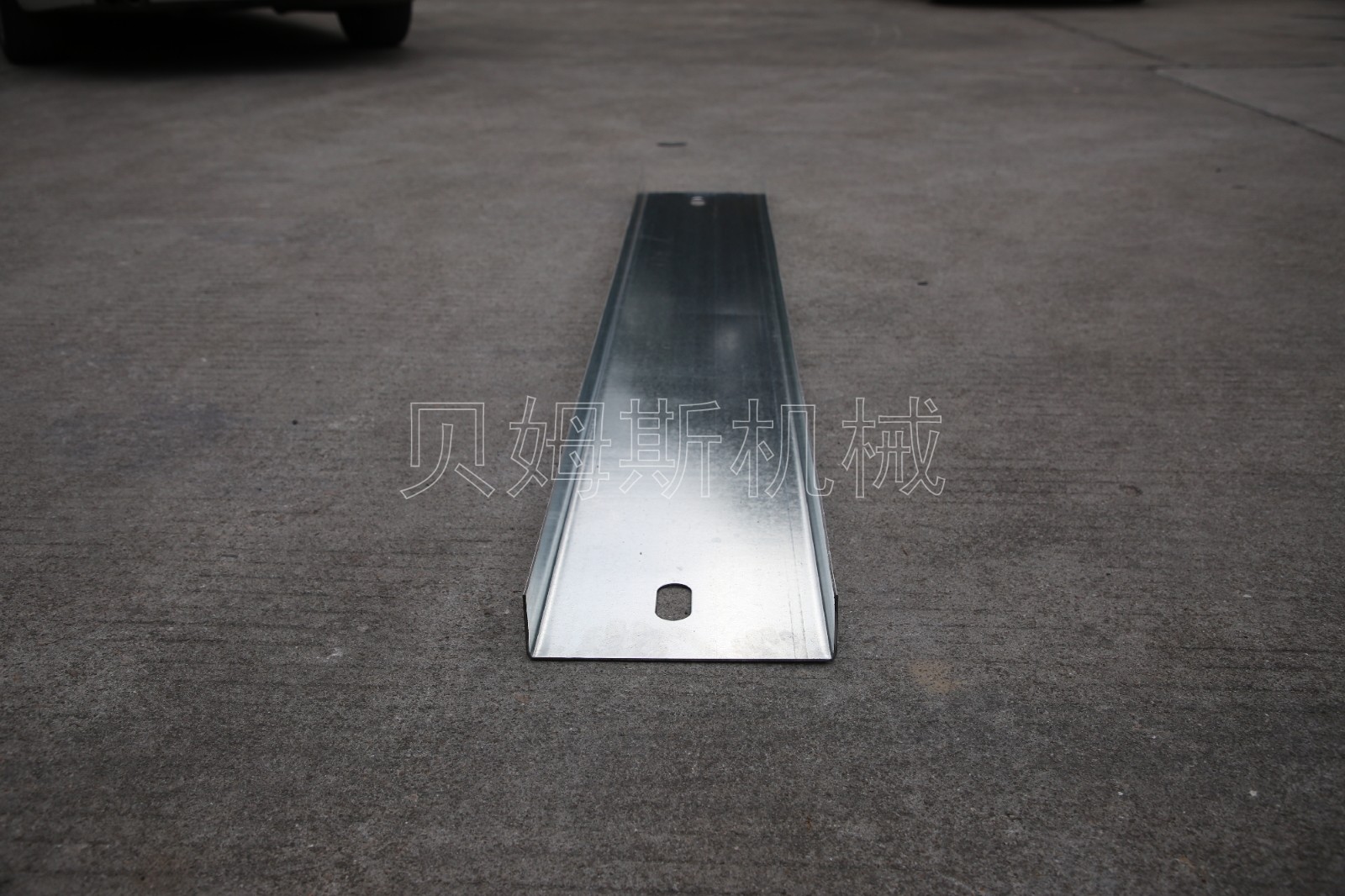

一、CU型钢生产线C80-300/U80-300版型


2024-05-07_00001


版型图_00001

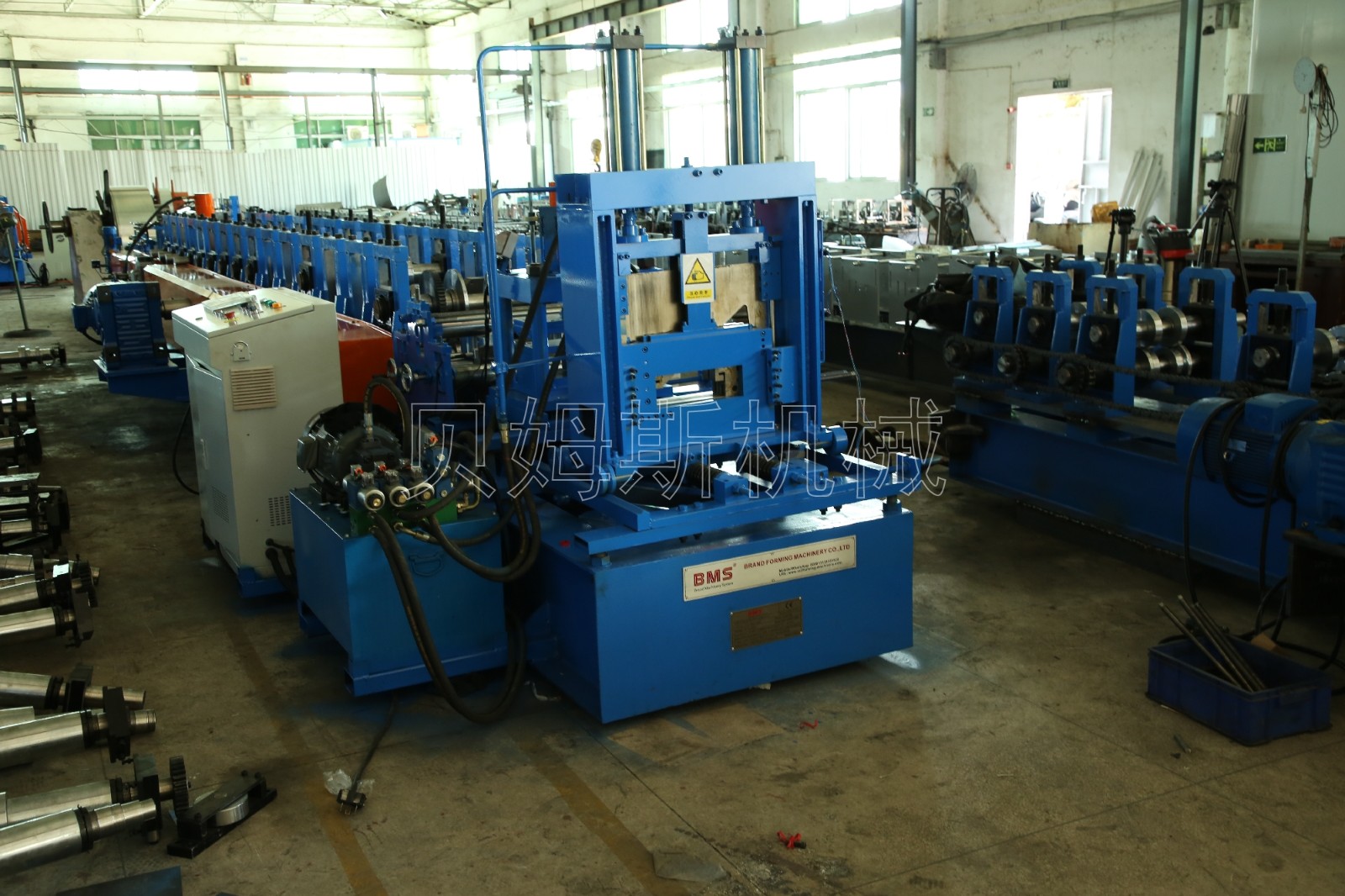

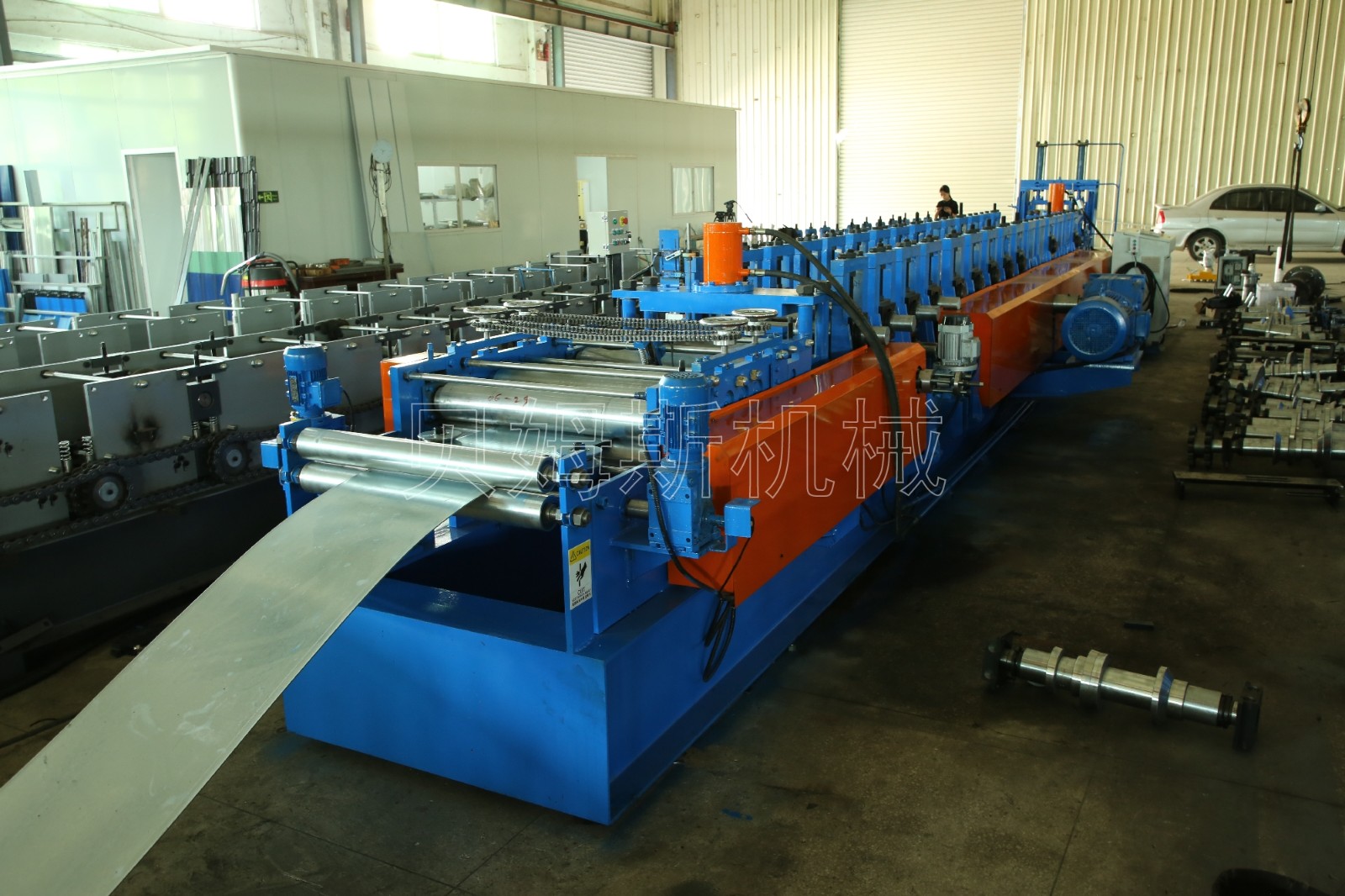

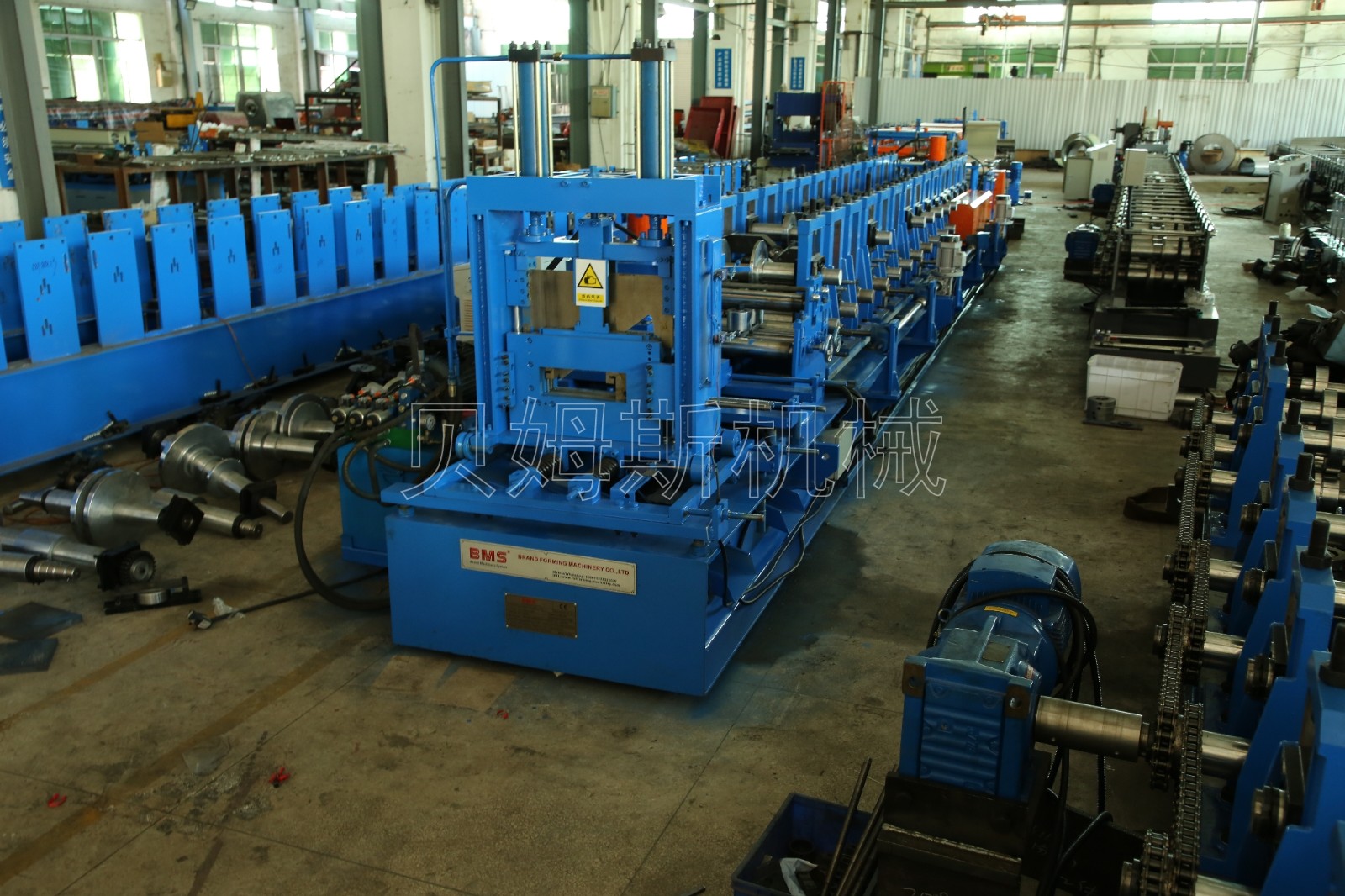

二、CU型钢生产线C80-300/U80-300全景图


2020-10-28_00010


2020-10-28_00008


2020-10-28_00009


三、CU型钢生产线C80-300/U80-300部件图


CU型钢生产线进料装置图


『进料导向』

①定位辊:调节两端的位置,使其符合进料宽度。

②引送辊:为料卷的递进整平匀顺,确保不起折。

③导向辊:上下圆辊设计,使进料过程更加顺畅。


CU型钢生产线辊轴租件图

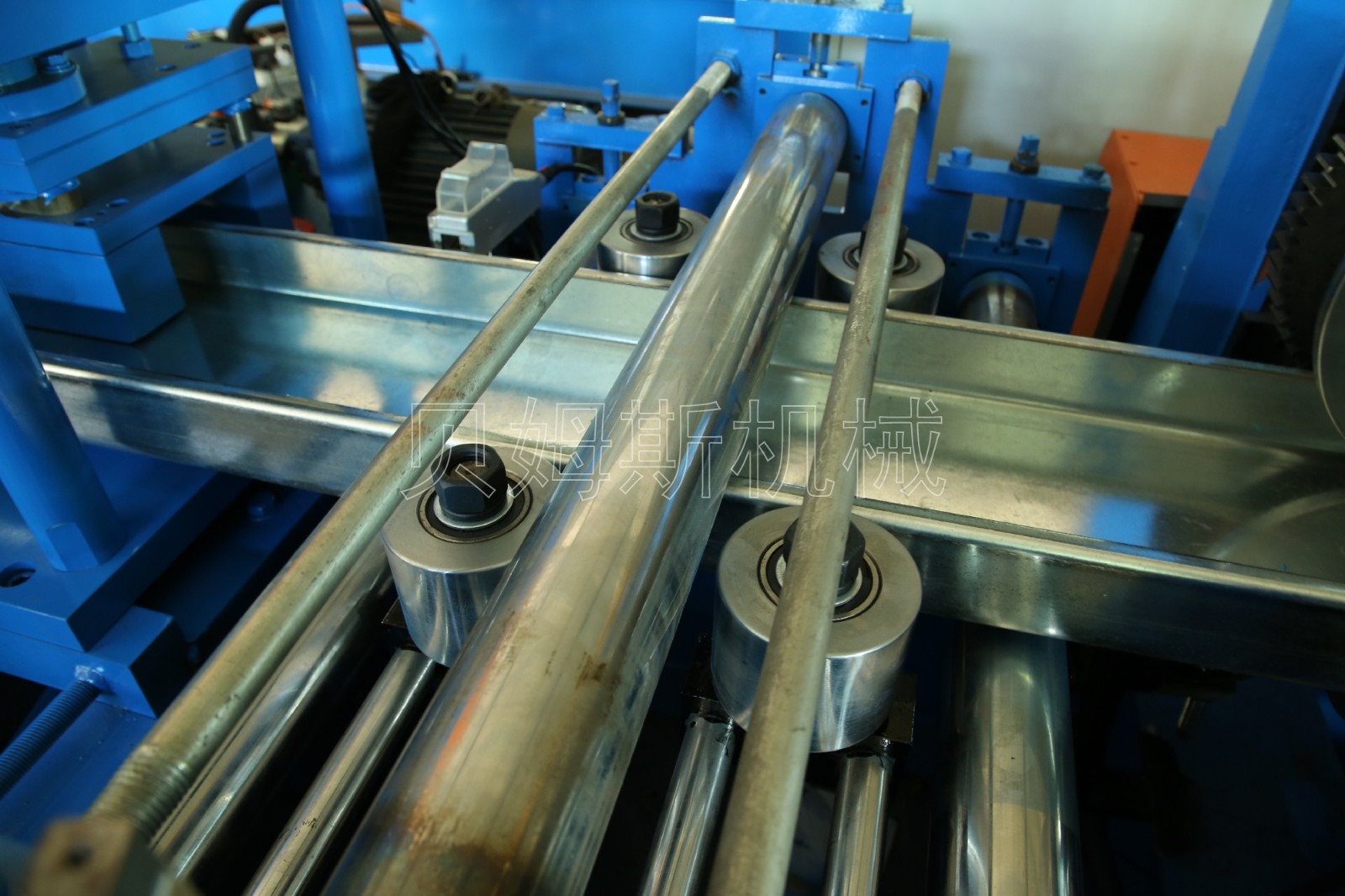

『辊轴组件』

①主轴直径:    φ70/90mm,    45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。


CU型钢生产线成型后剪图.


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:铸铁去应力后加工,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


CU型钢生产线PLC控制柜图.

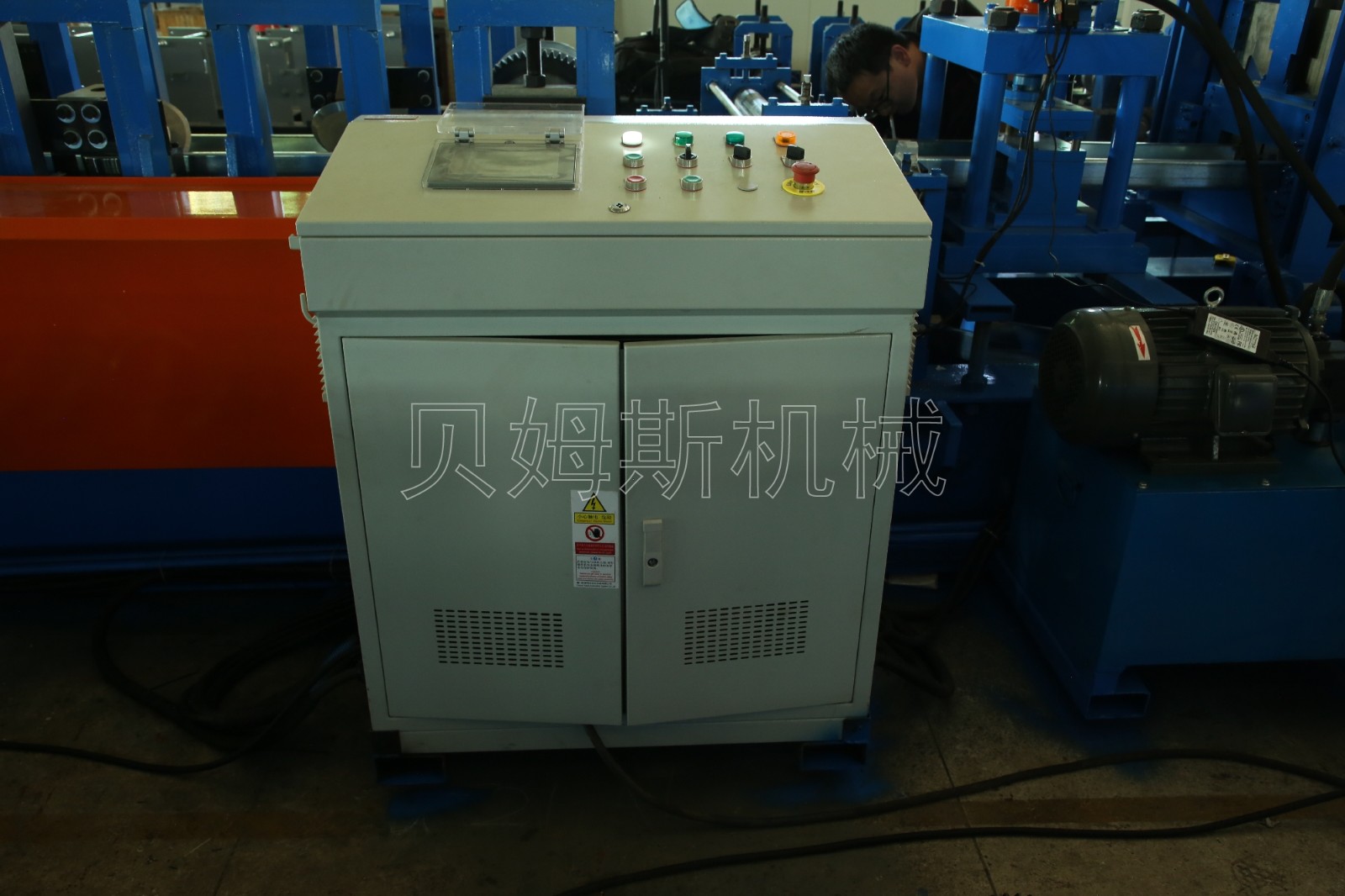

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、CU型钢生产线C80-300/U80-300成型用途

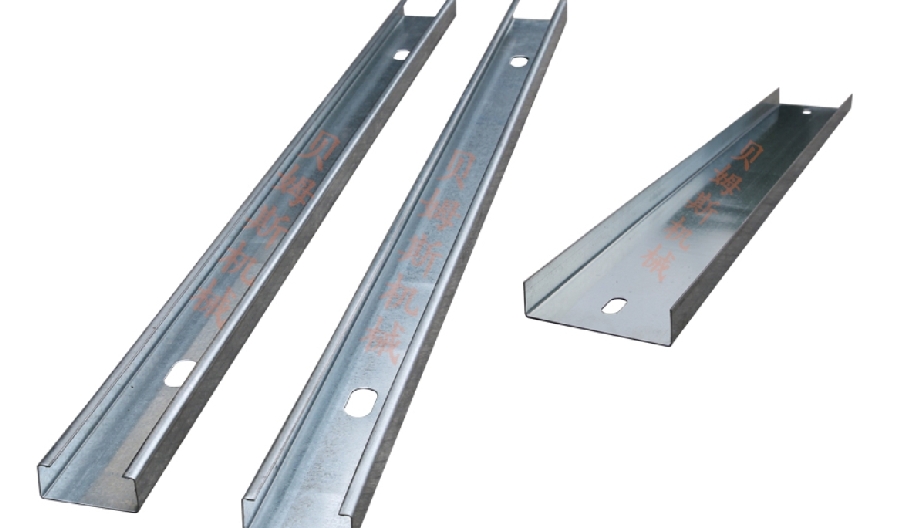

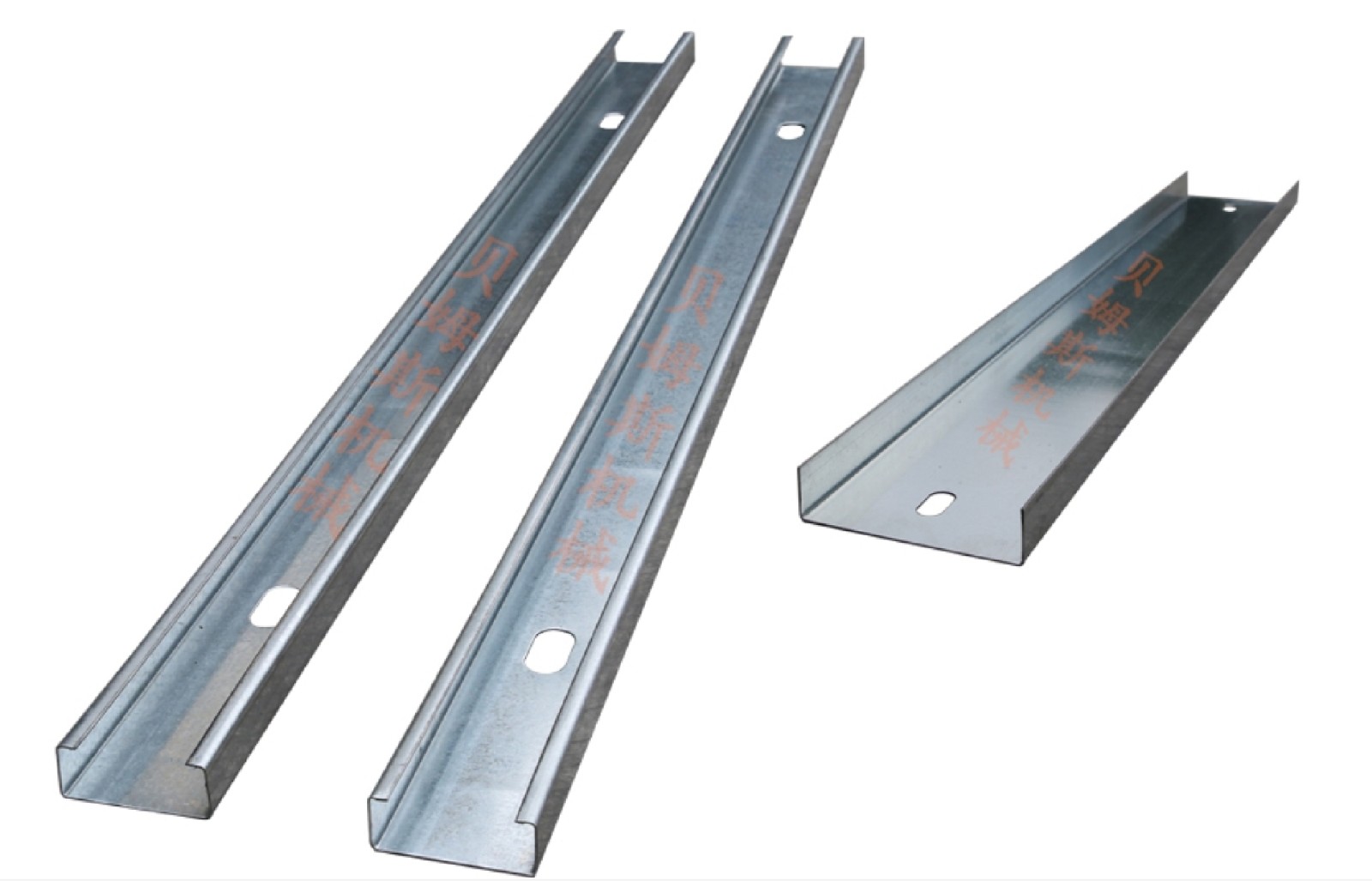

 CU型钢生产线是用于生产钢结构行业的“C80-300型钢/U80-300”冷弯型钢设备。机器设备出产的成品为“C/U型钢(檩条)”多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用
