CZ型钢一体机C75-300Z140-300

设备型号:C75-300Z140-300
压制板厚:1.5-3mm
用料材质:镀锌板、冷轧板
成型道次:20道成型
驱动方式:电机驱动,齿轮链条传动
电机功率:18.5KW 变频调速
驱动方式:电机驱动,齿轮链传动
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

一、CZ型钢一体机C75-300Z140-300版型



版型图_00001


二、CZ型钢一体机C75-300Z140-300视频展示

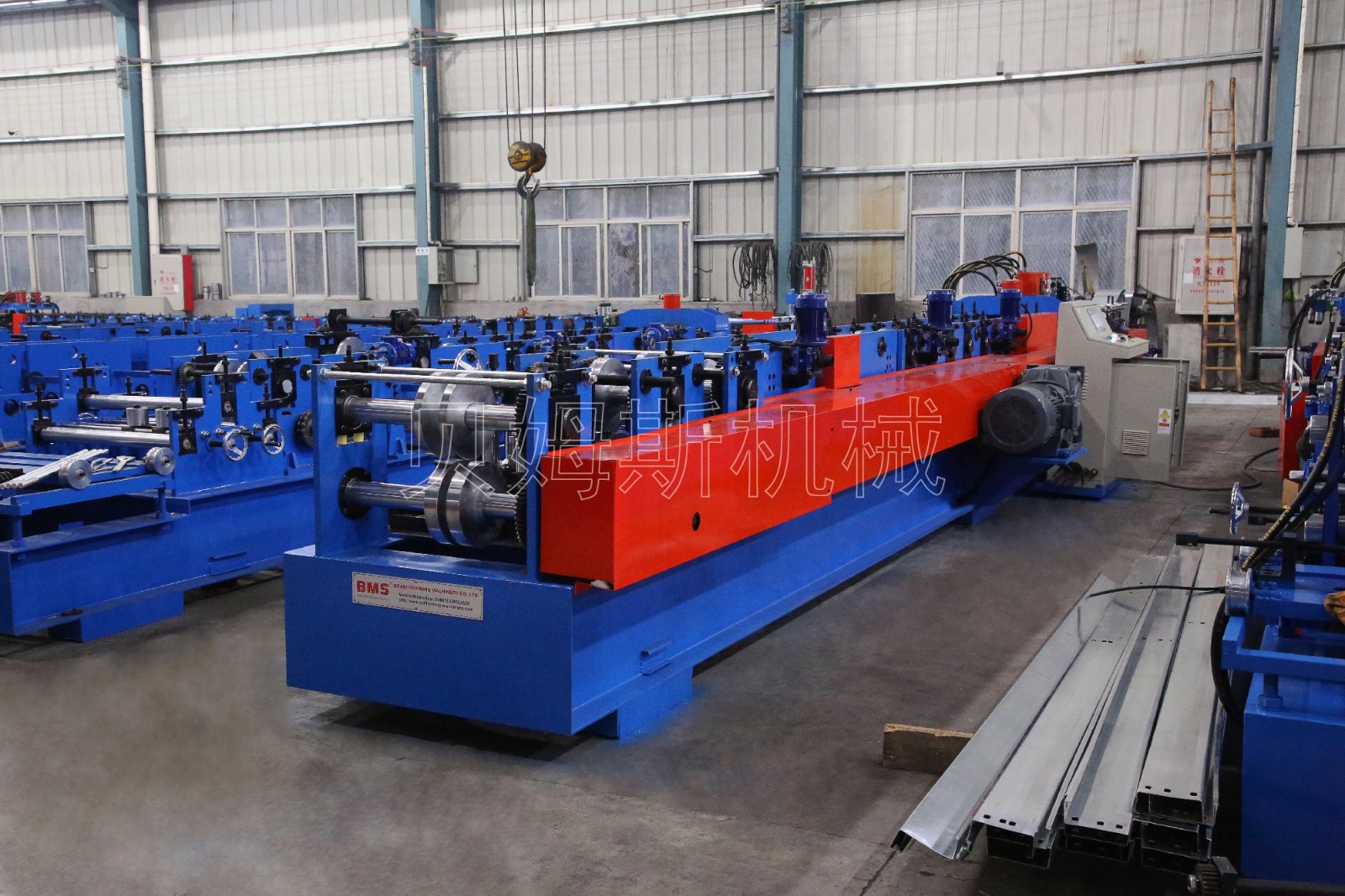

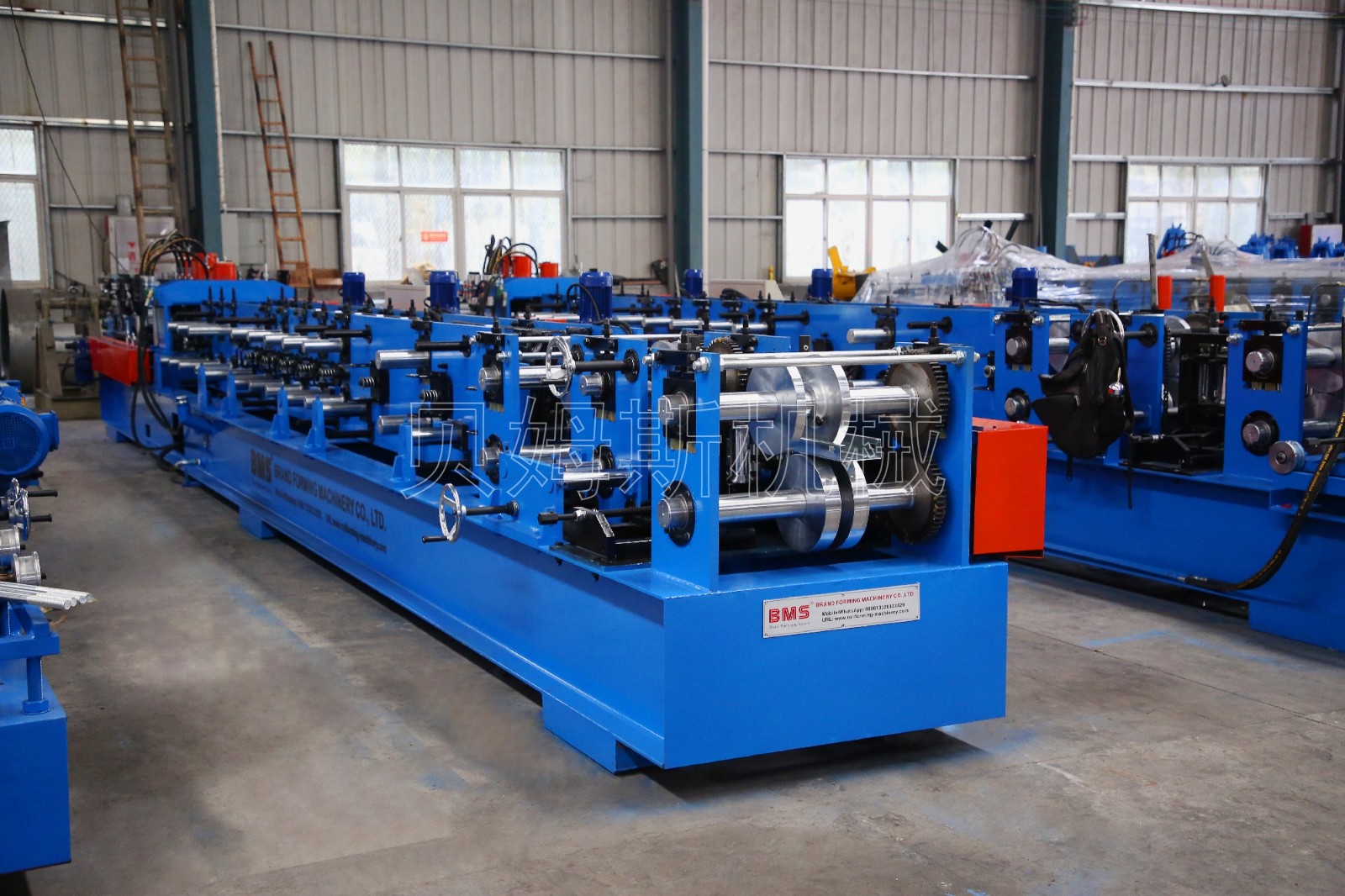

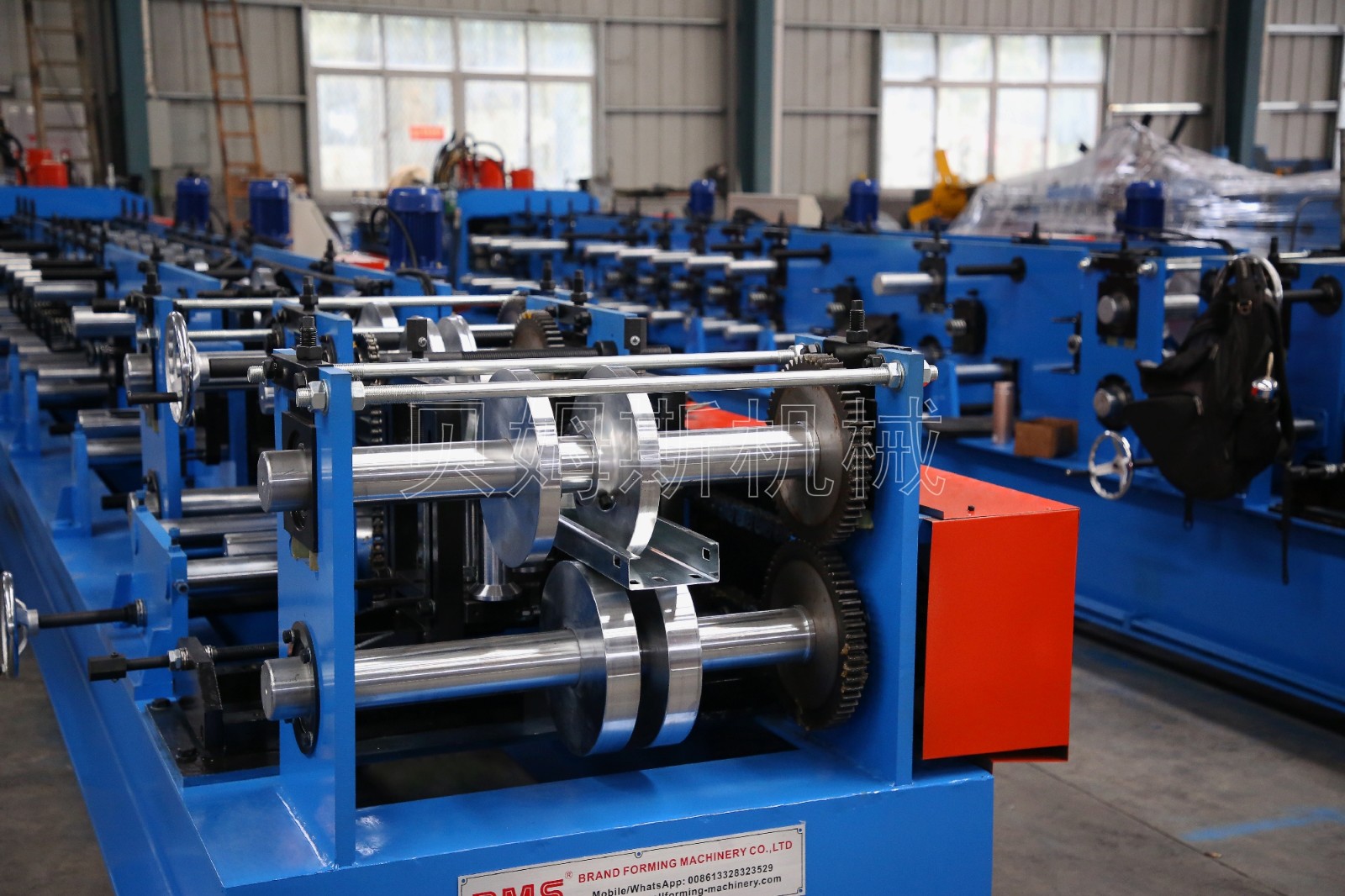

三、CZ型钢一体机C75-300Z140-300全景图








四、CZ型钢一体机C75-300Z140-300部件图

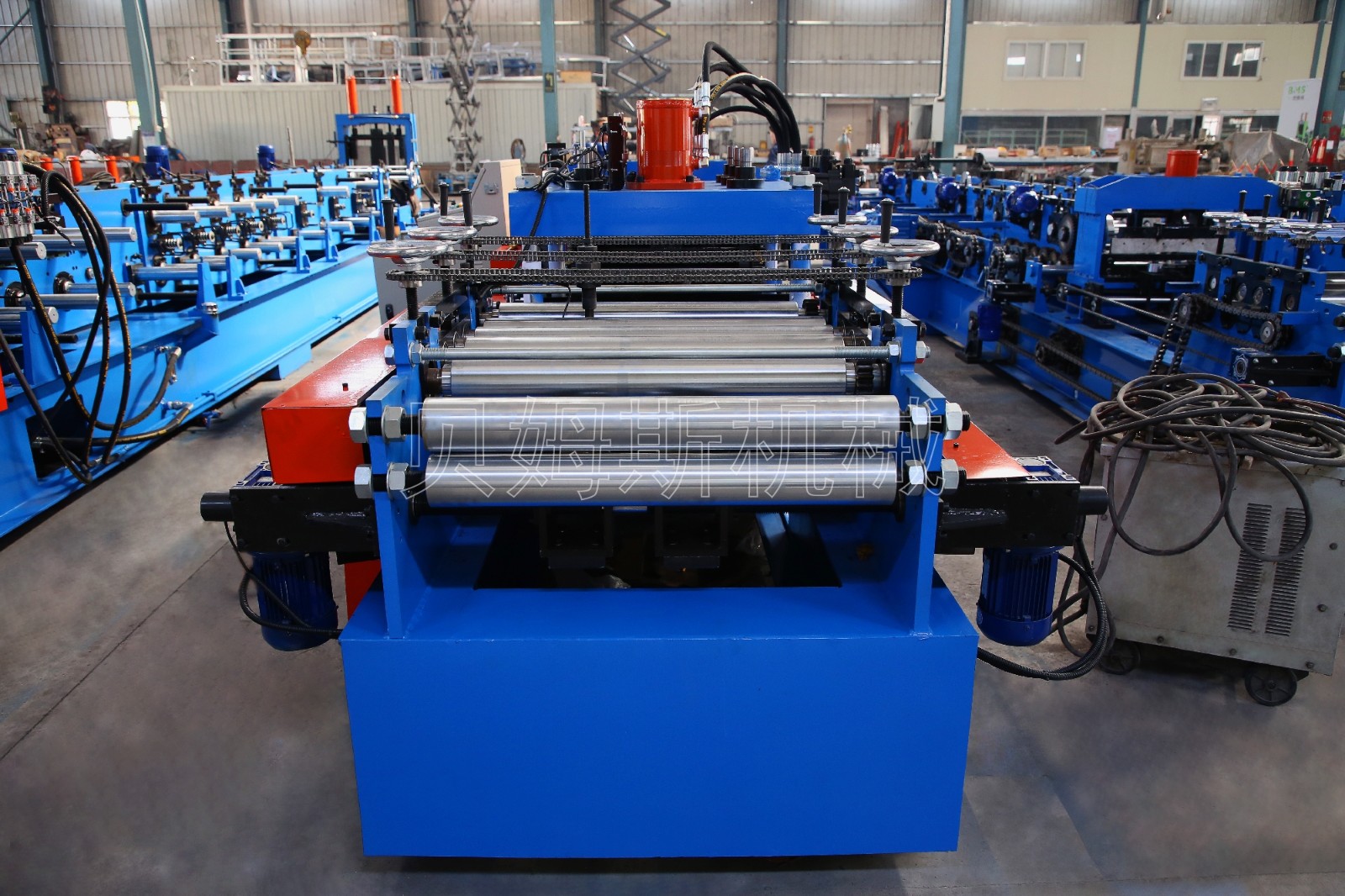

CZ型钢一体机进料装置图


『进料装置』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

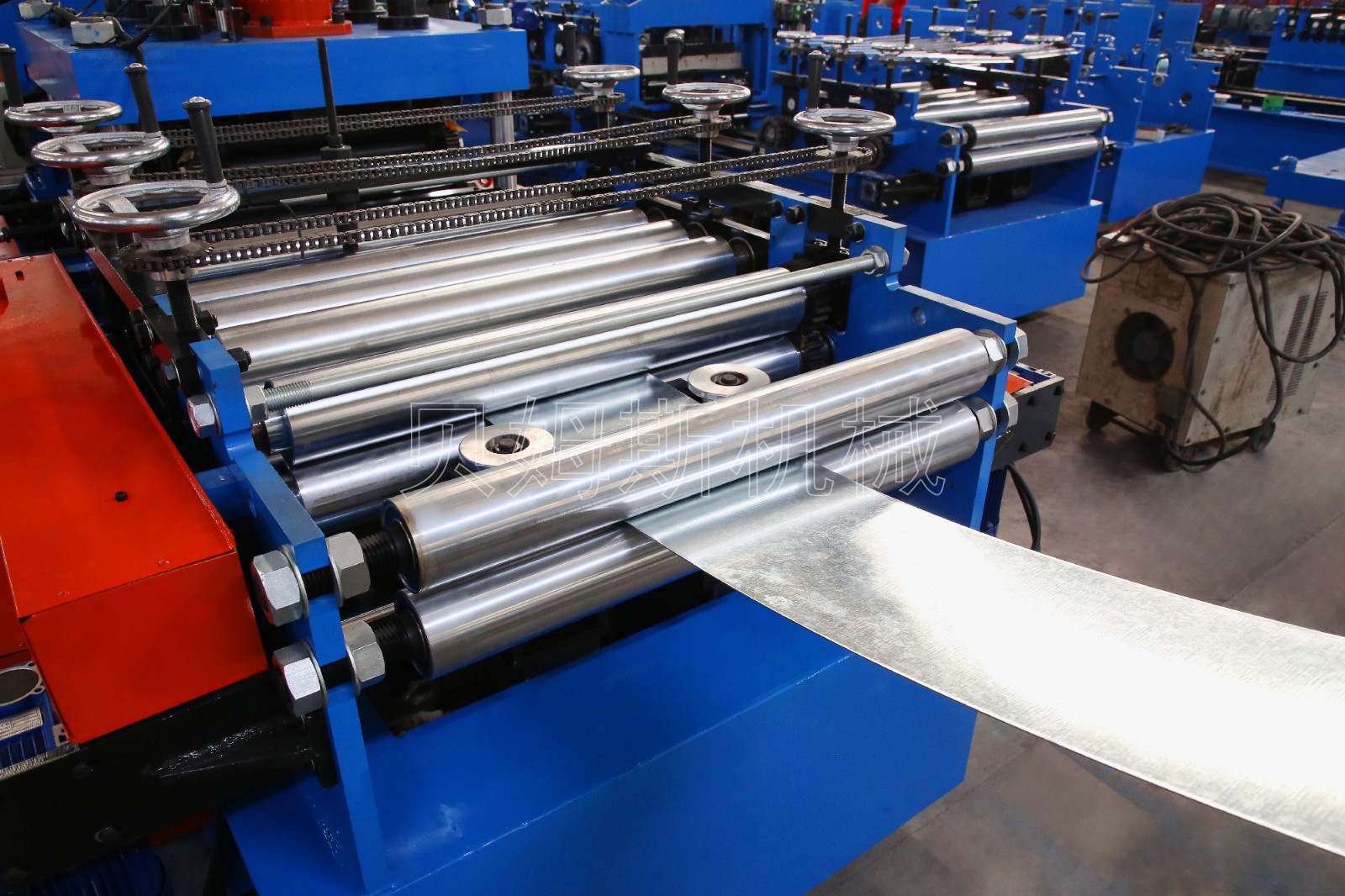

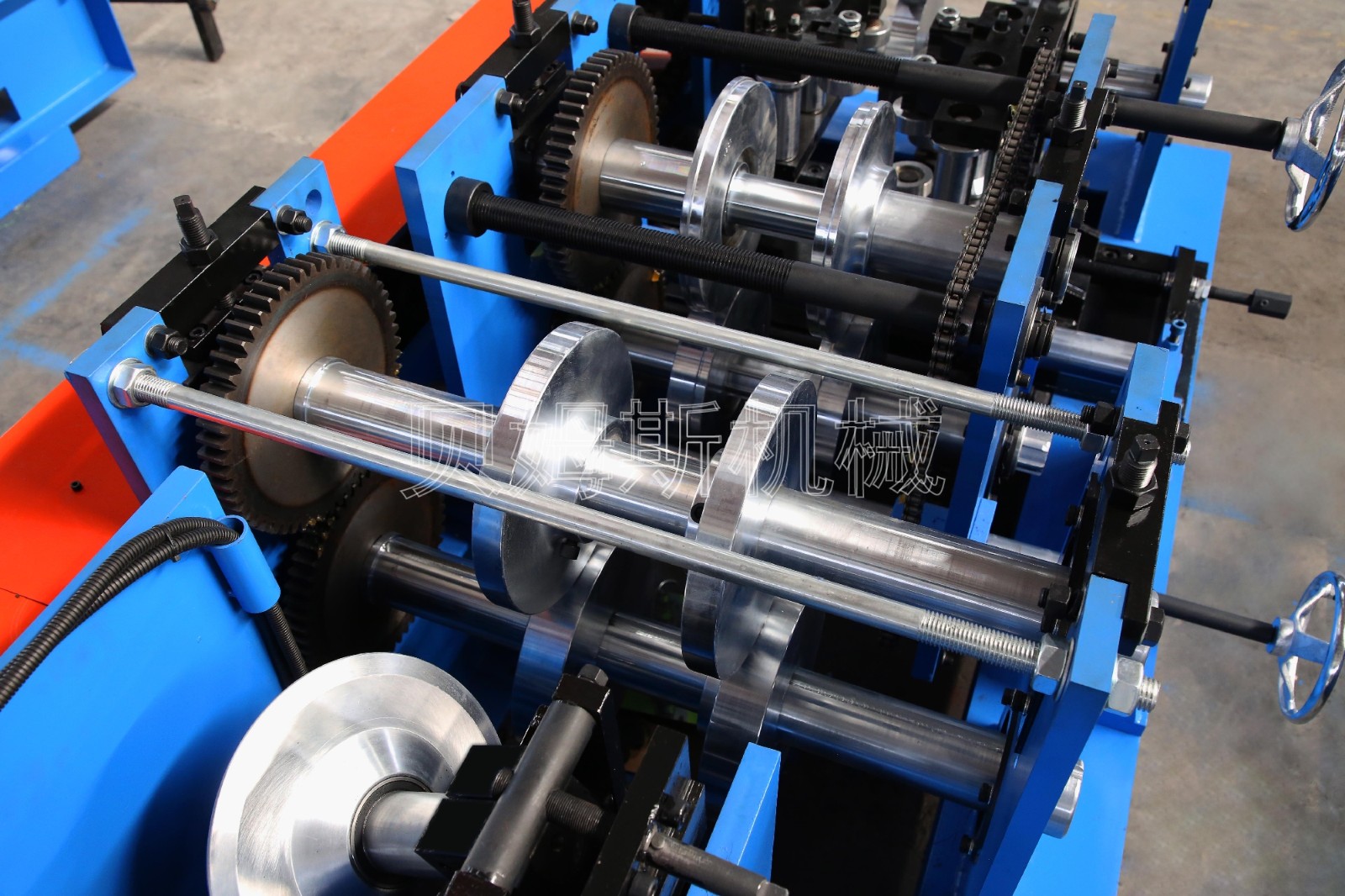

CZ型钢一体机辊轴组件图


『辊轴组件』

①主轴直径:   φ65/80mm,    45#圆钢。

②辊轮材质:45#;粗车,CNC精车,镀硬铬,拉丝抛光。

③机座拉杆:φ22#电镀圆钢,增加墙板两侧刚性


CZ型钢一体机成型后剪图


『成型出料』

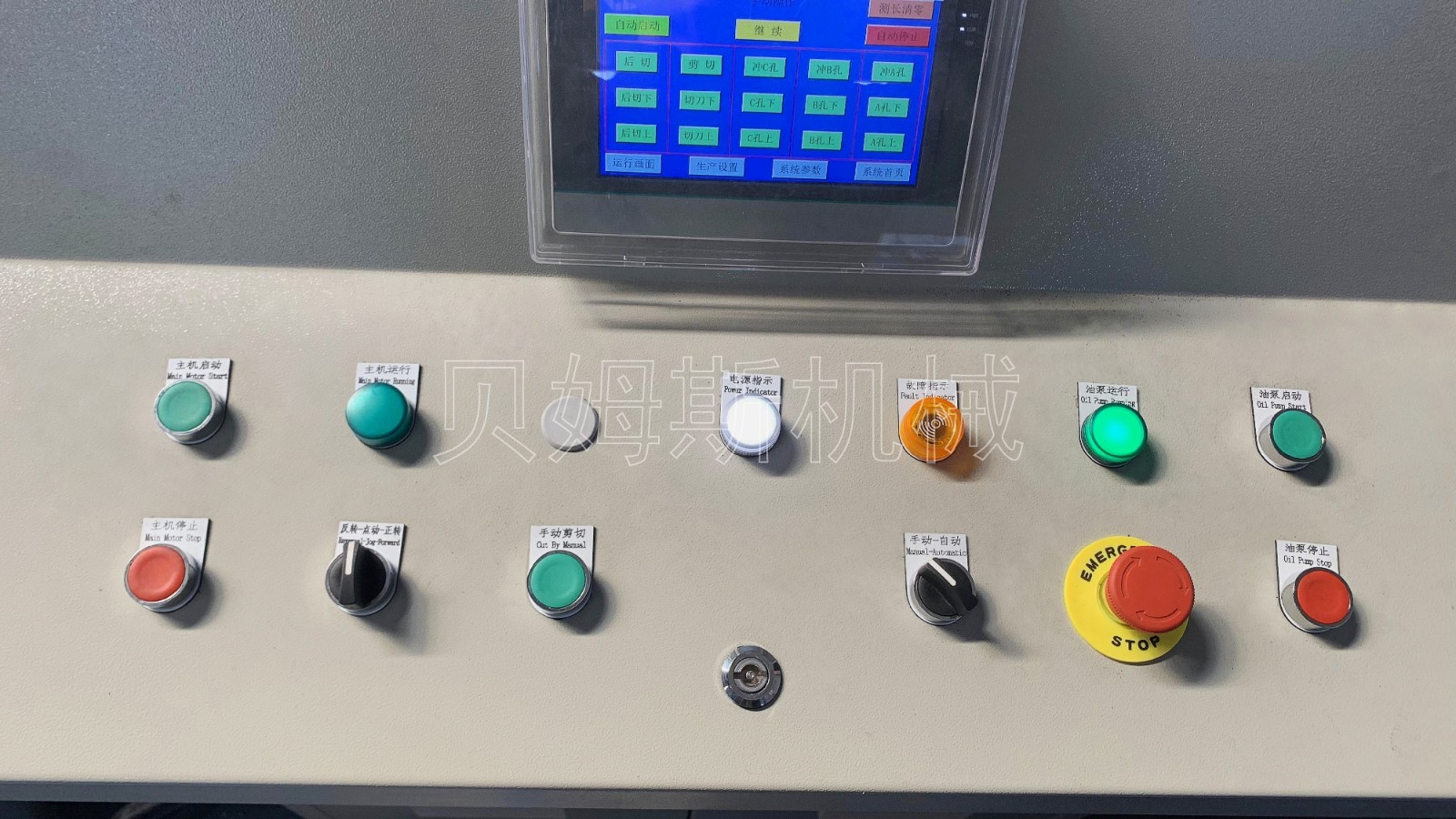

CZ型钢一体机PLC控制柜界面


『PLC控制柜』

① P L C :采用 凯奥特 高精度PLC电子装置。

②变频器:士林运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用凯奥特 输入生产数据,自动完成生产要求

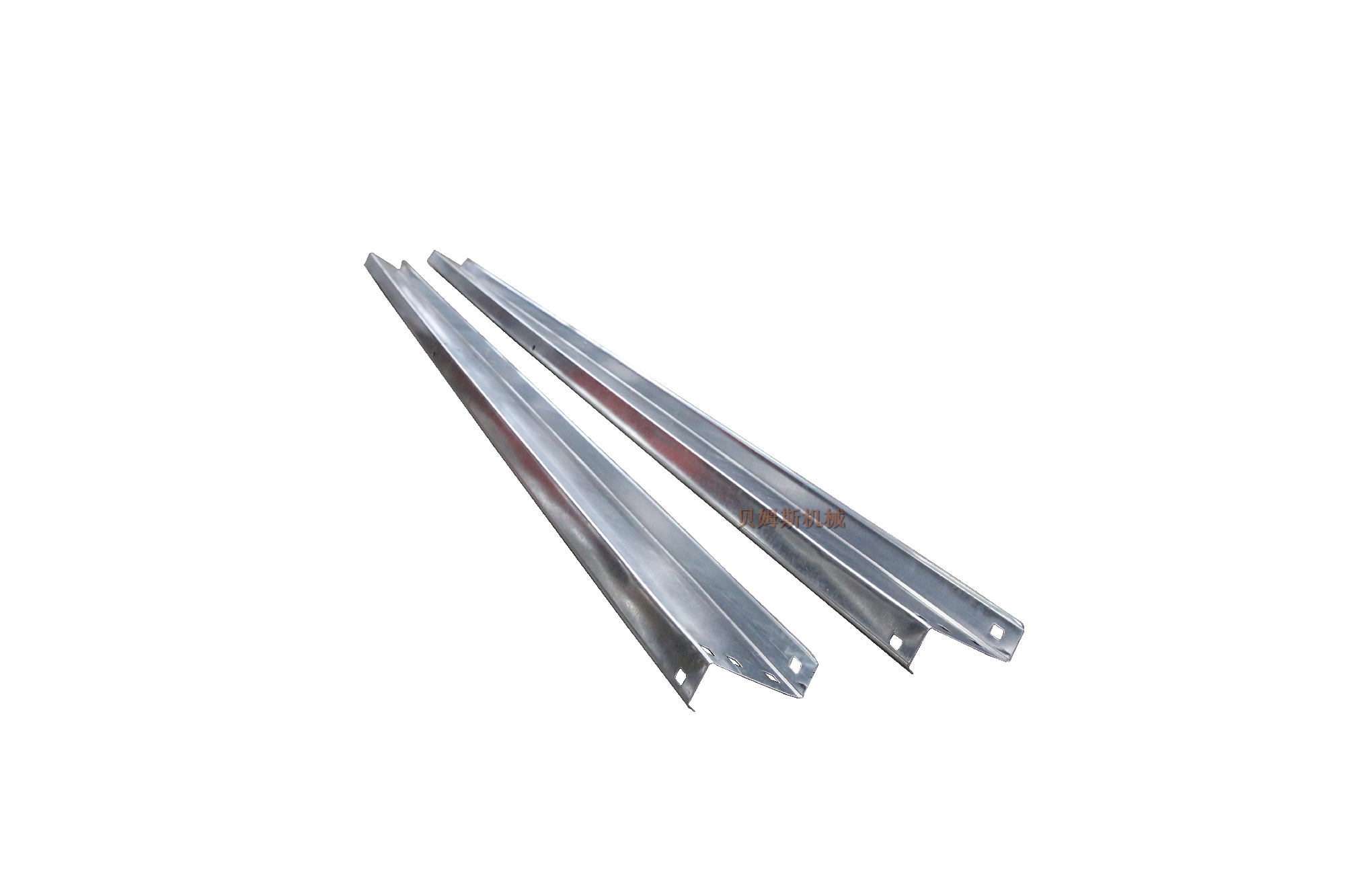

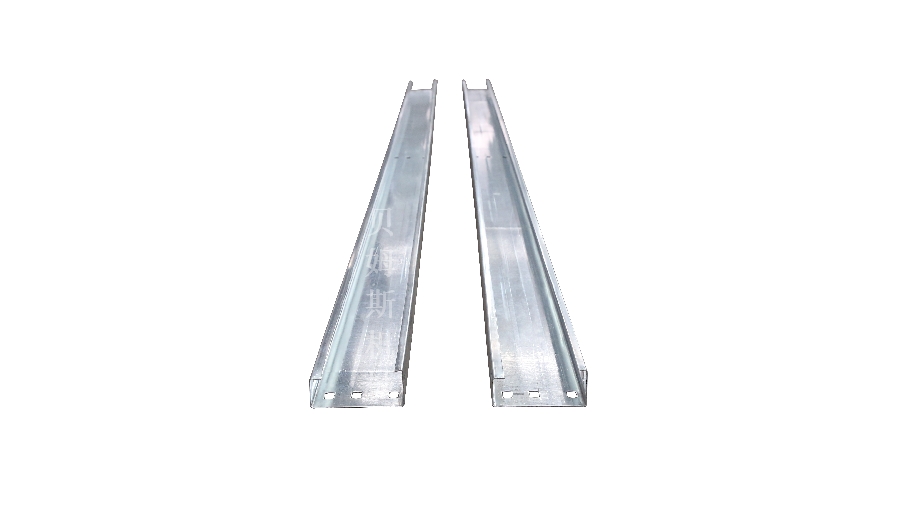

五、CZ型钢一体机C75-300Z140-300成型用途

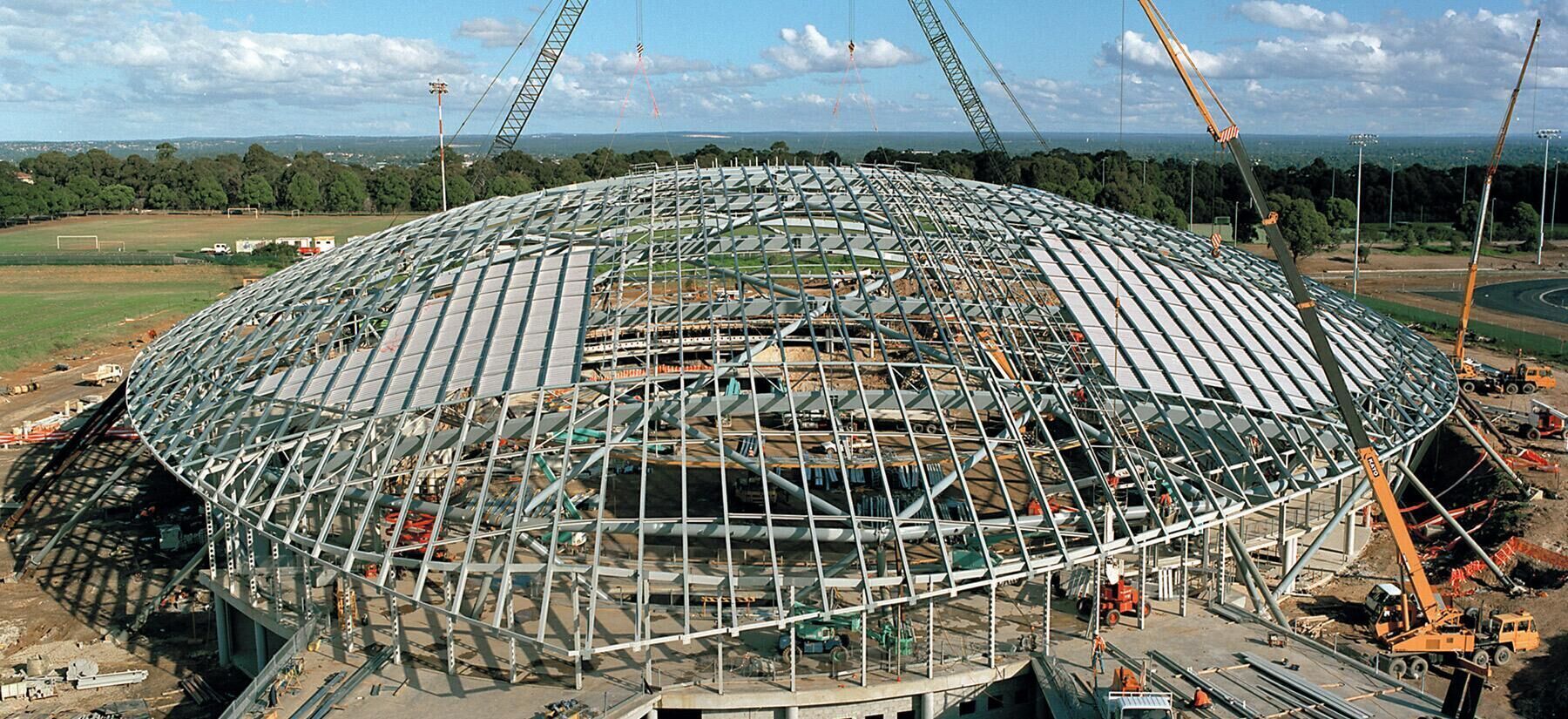

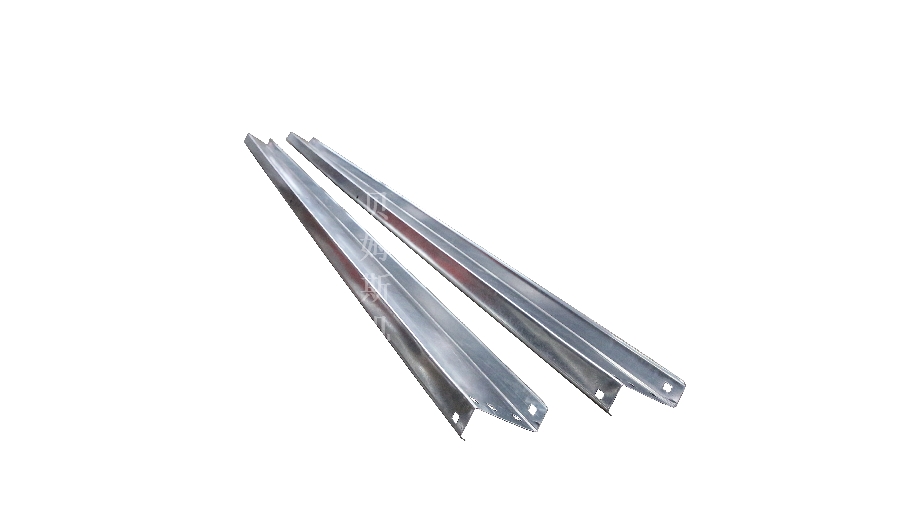

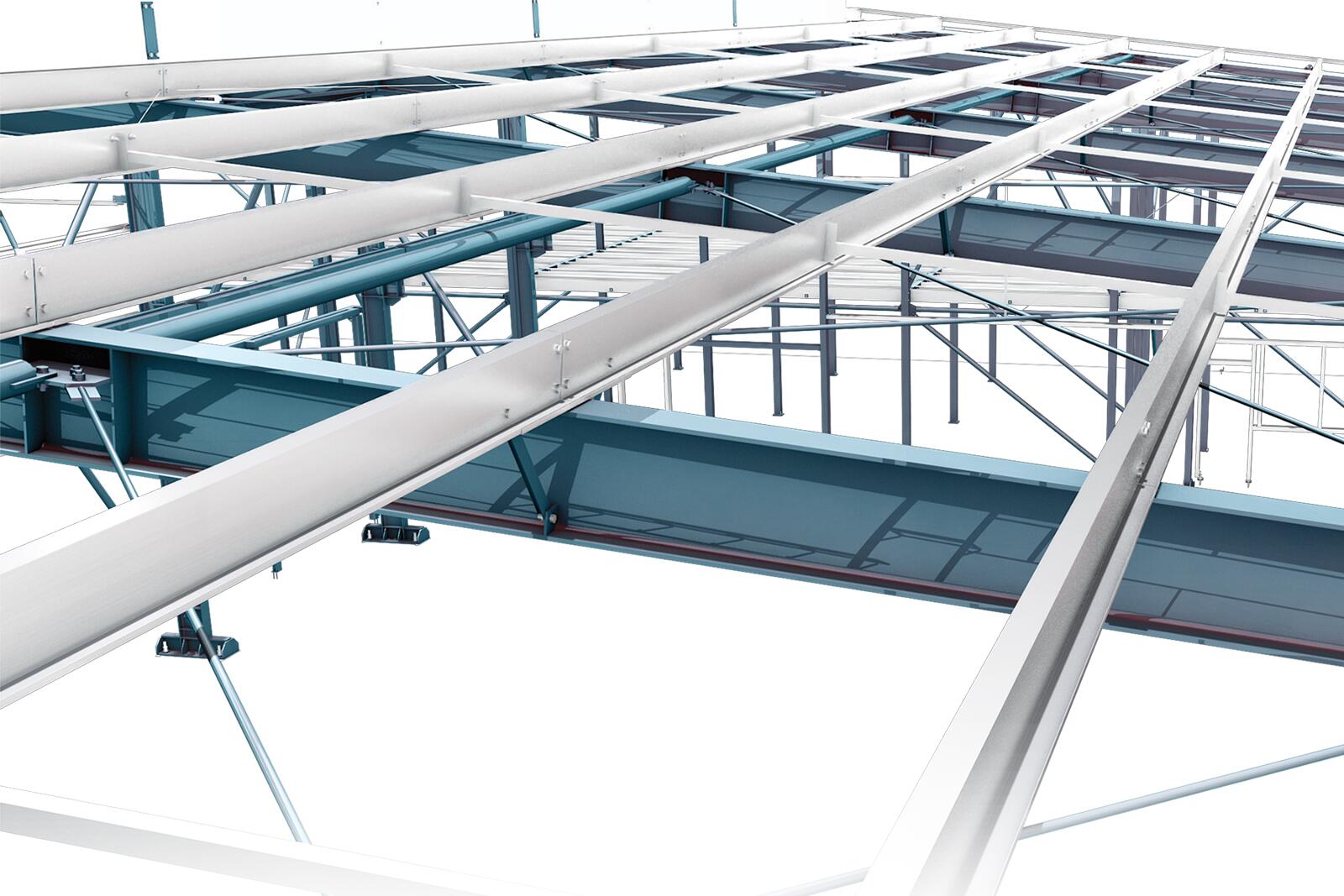

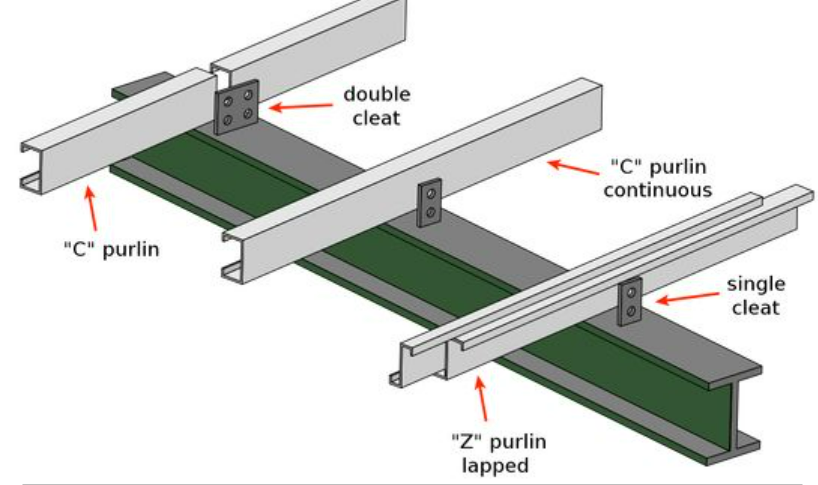

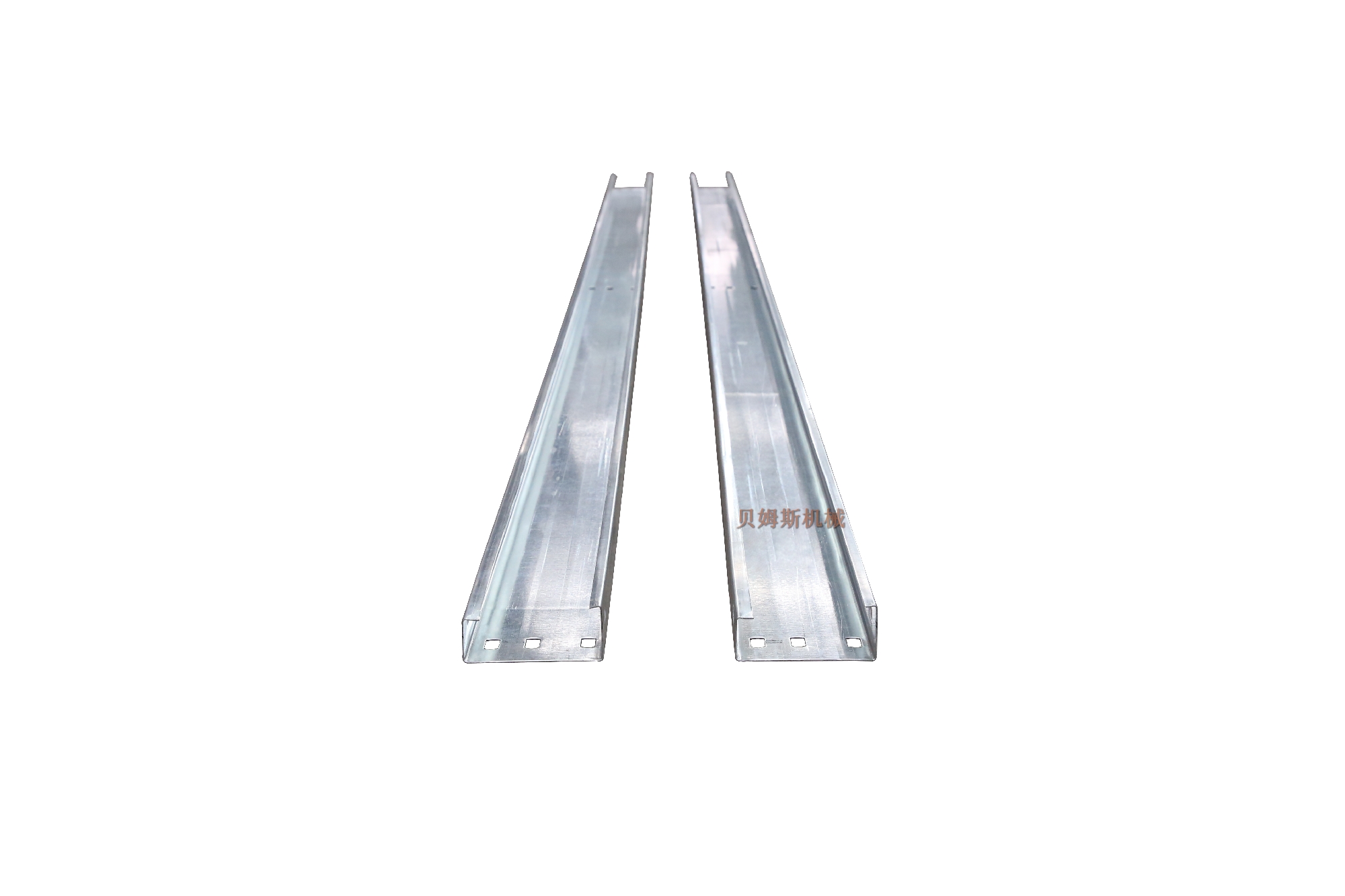

无极CZ型钢机是用于生产钢结构行业的“C型、Z型”冷弯型钢设备。机器设备出产的成品为“C/Z型钢(檩条)”多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
