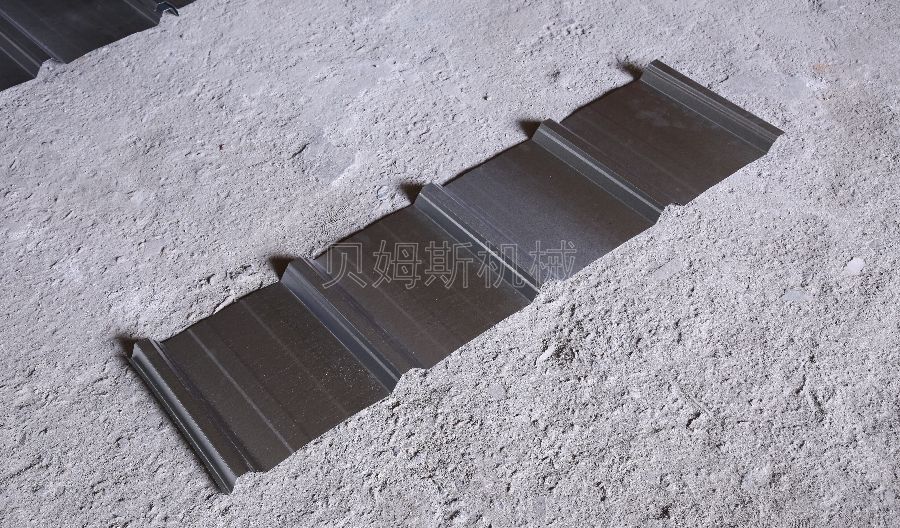

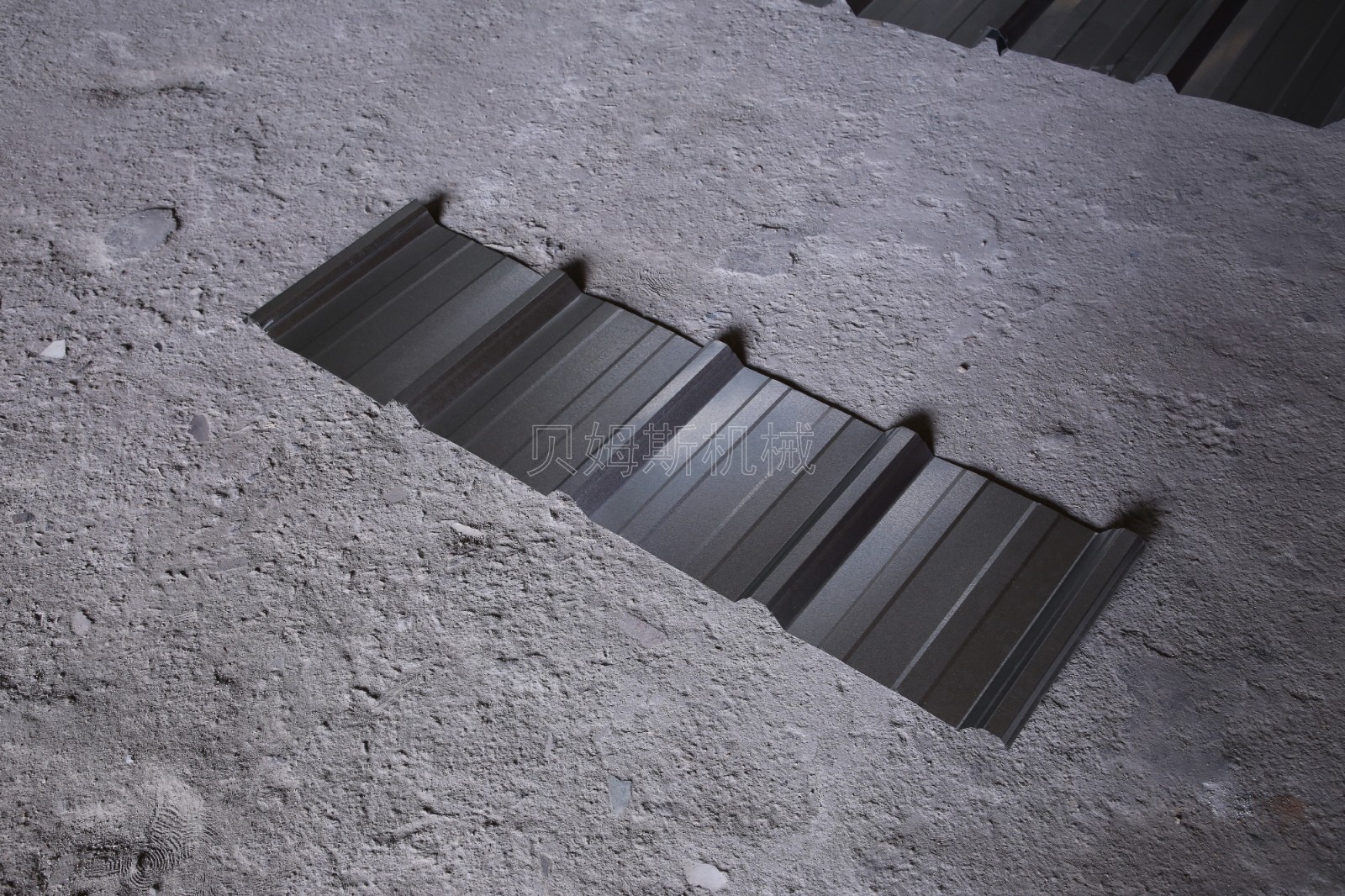

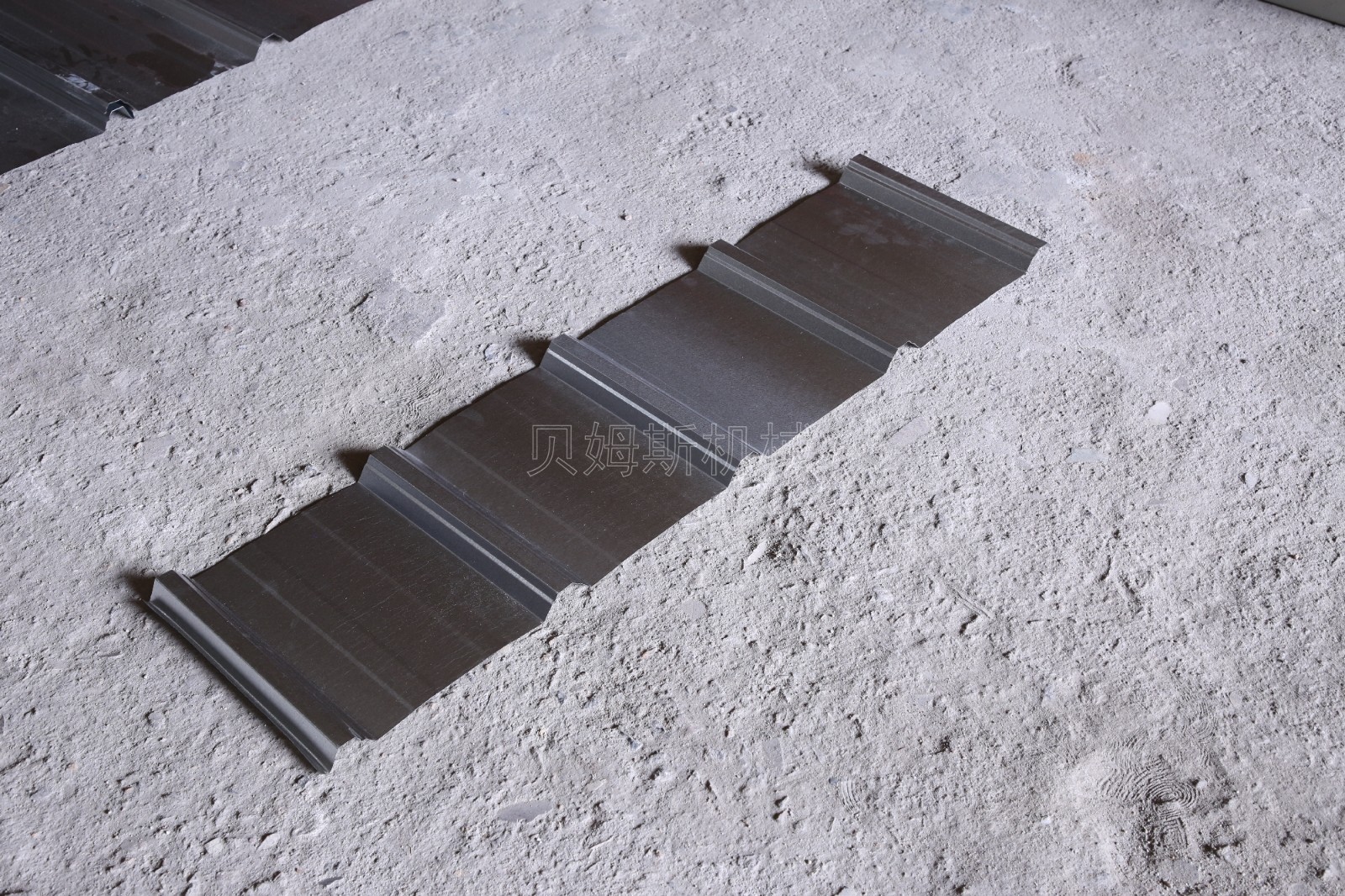

一、彩钢压瓦机YX24-1055版型

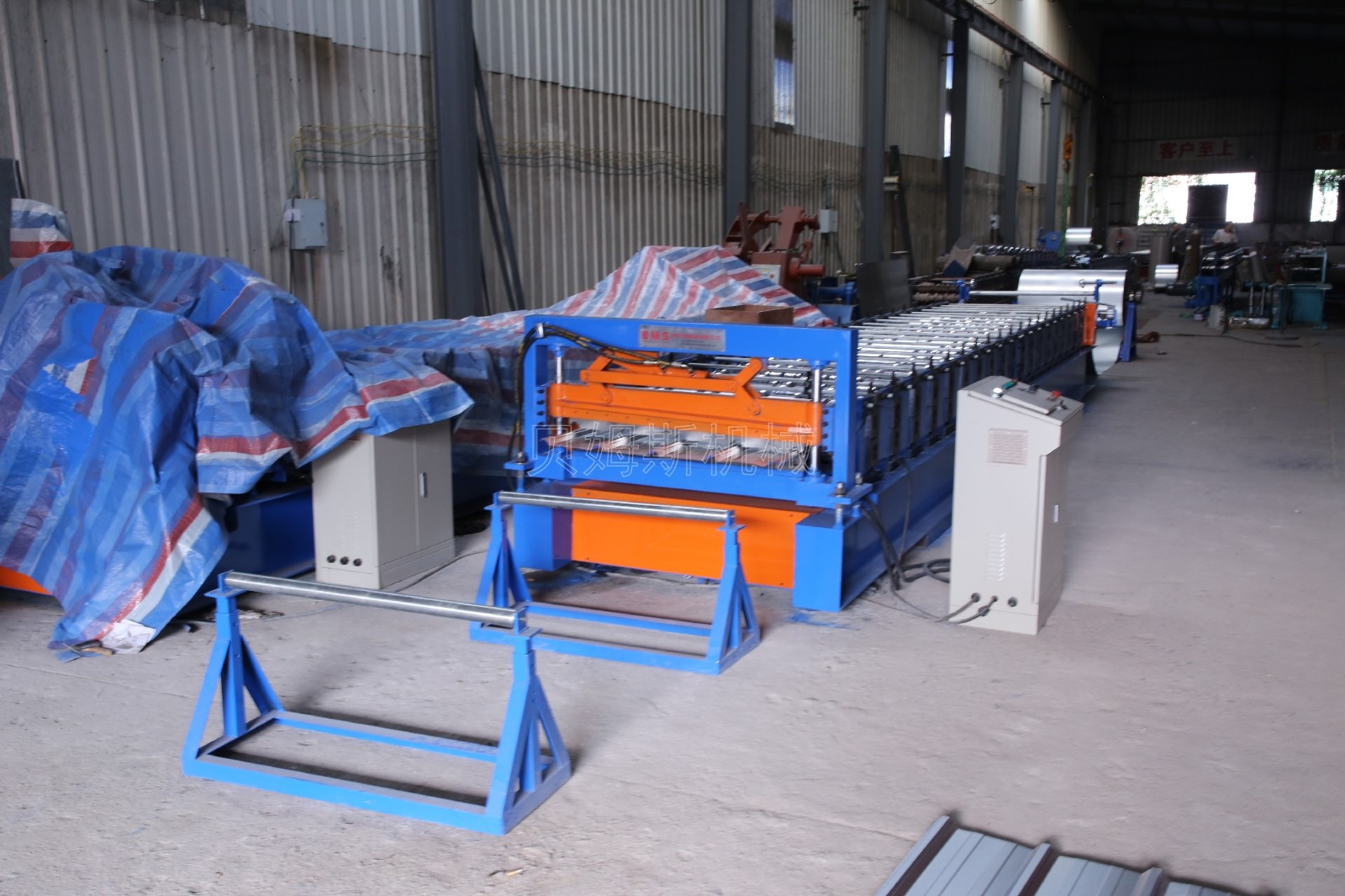

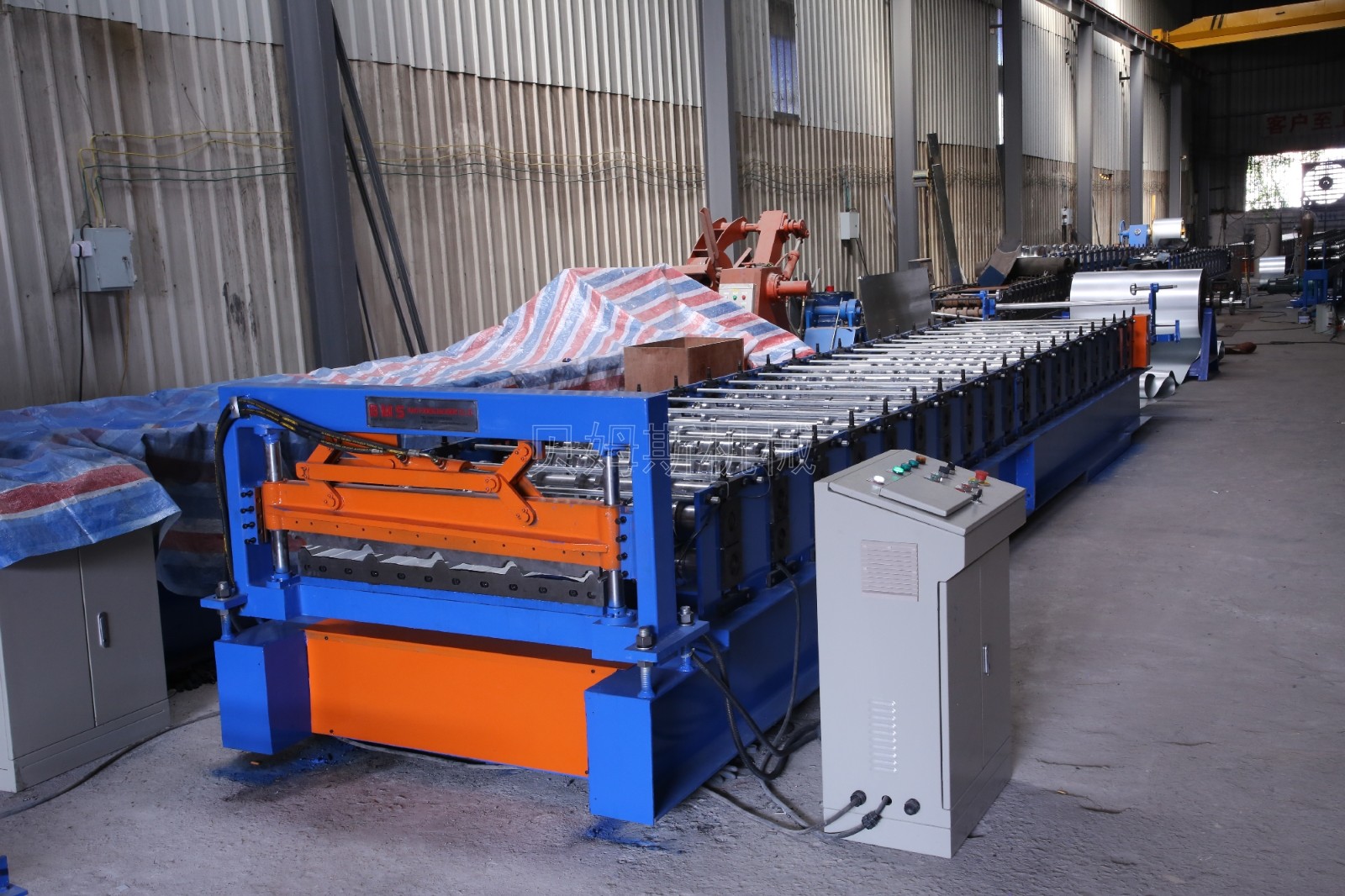

二、彩钢压瓦机YX24-1055全景图
三、彩钢压瓦机YX24-1055部件图

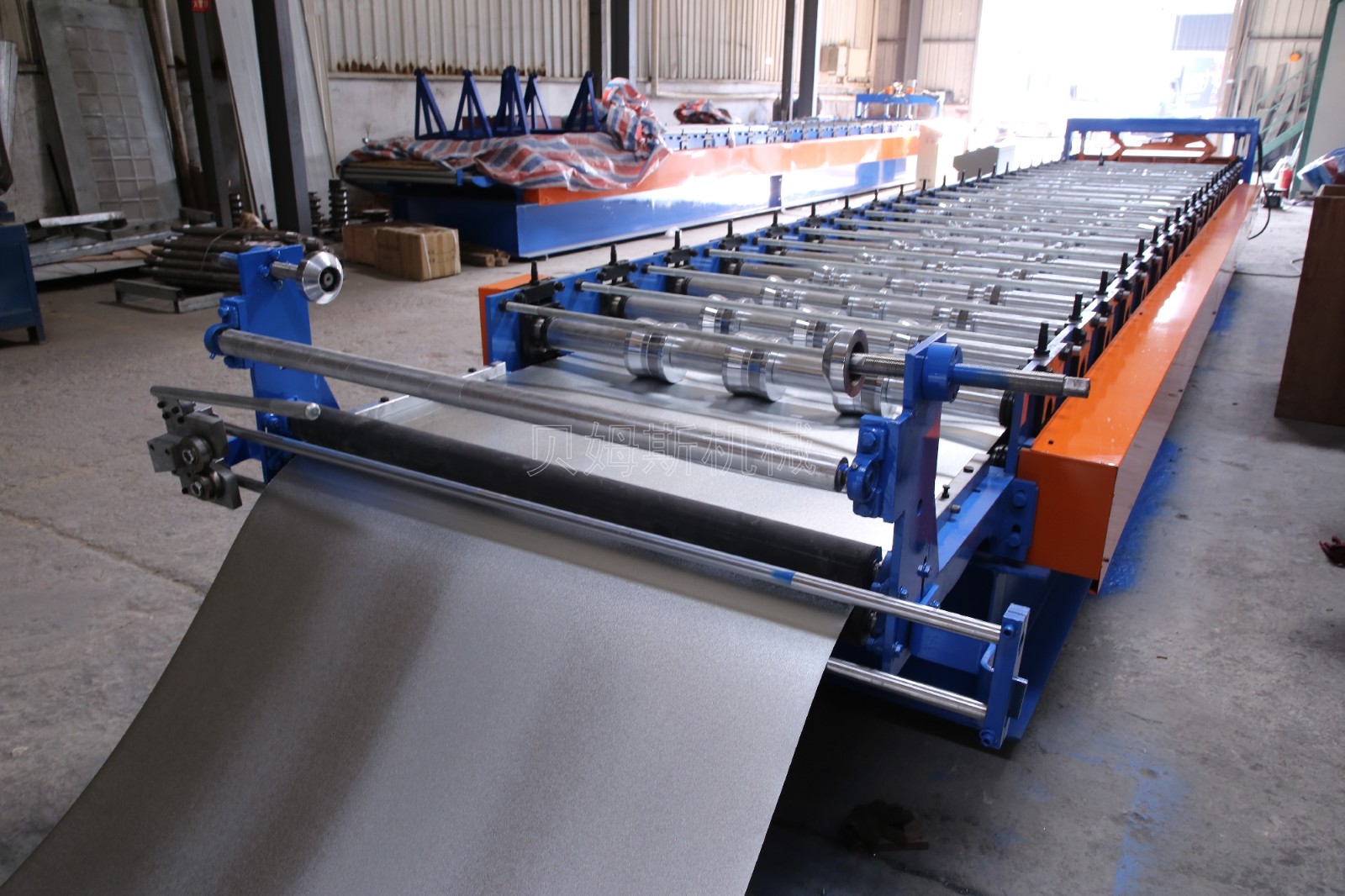

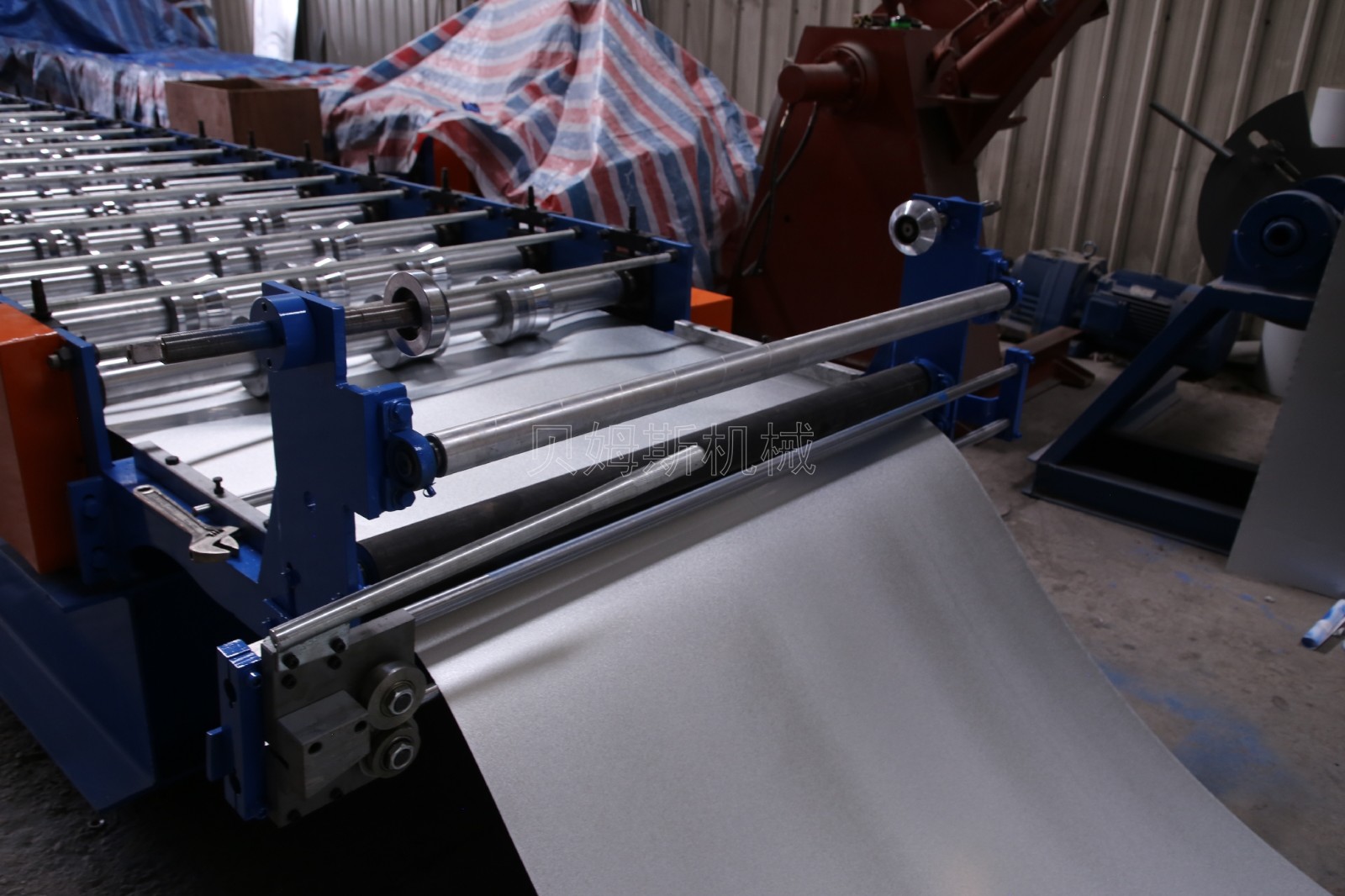

『进导料向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③引送辊:上下圆辊设计,使进料过程更加顺畅。
④手拉前剪:对料卷的用量,进行前段手动剪切。
『辊轴组件』
①主轴直径: φ75mm, 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20圆钢，增加墙板两侧的刚性。
④辊压成型:料卷一道道辊压成型的过程。
『成型后剪』
①导向机构:双导柱滑轨,剪切平稳,切口无变形。
②铸铁刀座:铸铁减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

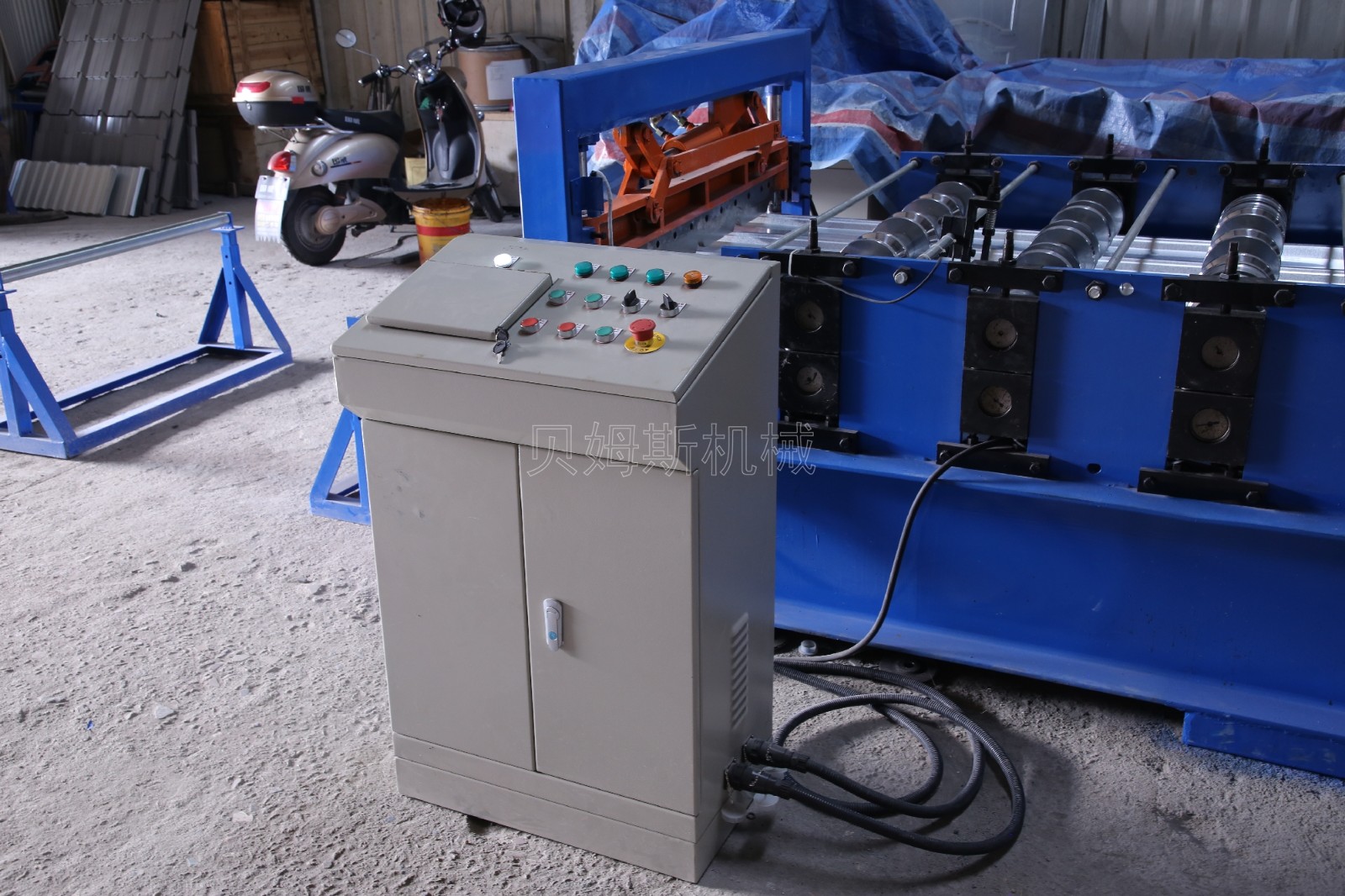

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、彩钢压瓦机YX24-1055成型用途
YX24-1055彩钢压瓦机出产的成品为YX24-1055穿透式屋面板（穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来）多应用于工业园区建筑、工厂厂房、物流中转站、大型仓库、私人住宅房屋屋顶的装饰盖板。
