屋面板机YX25-207-1035

设备型号:YX25-207-1035
材料厚度:0.3~0.8mm
成型道次:18 道成型
成型速度:18~20米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:5.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

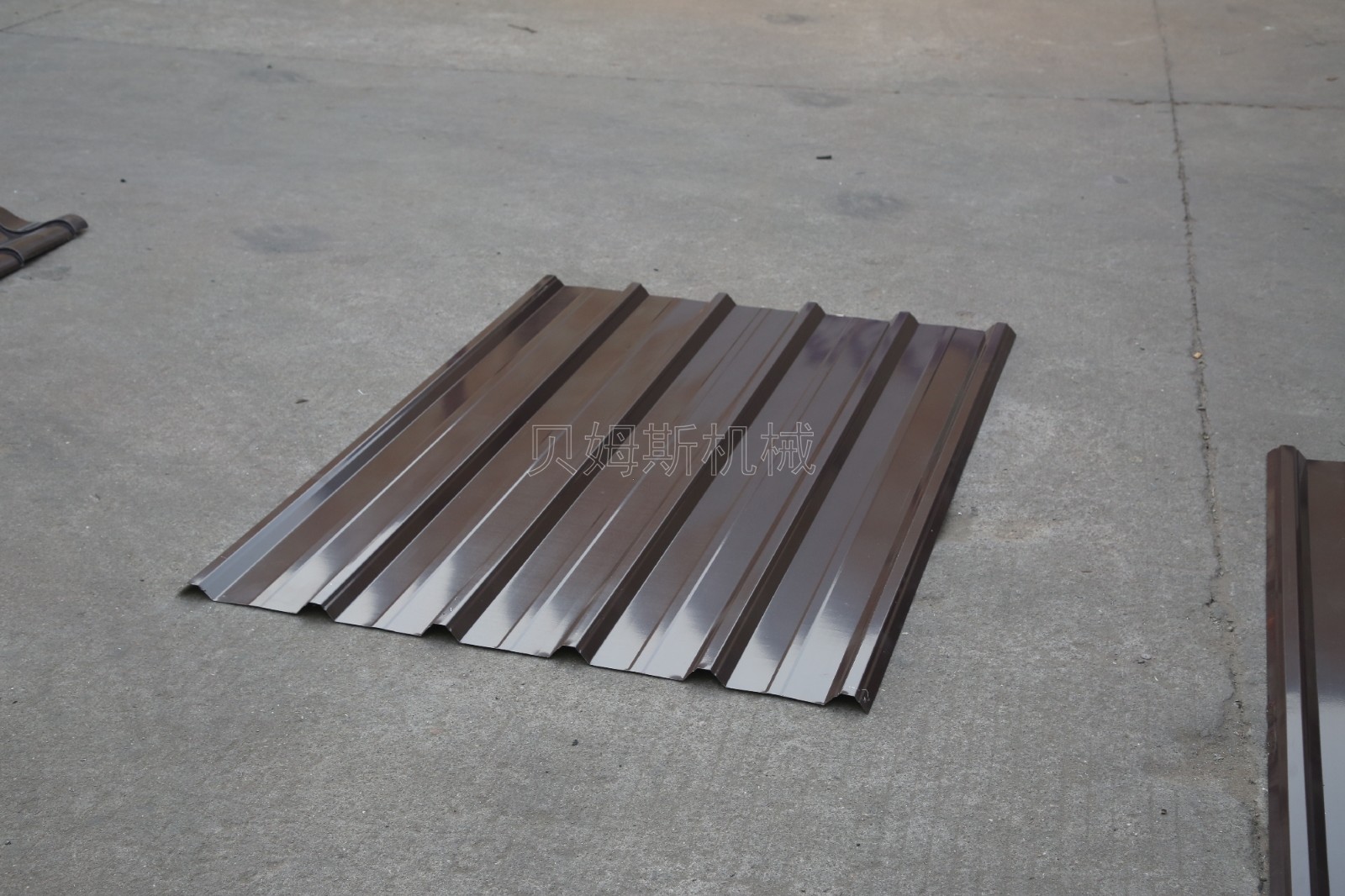

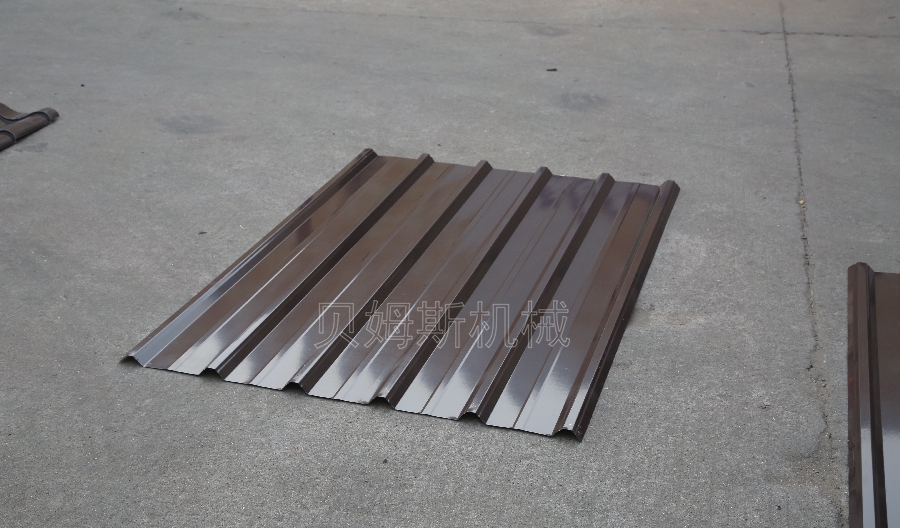

一、屋面板YX25-207-1035版型

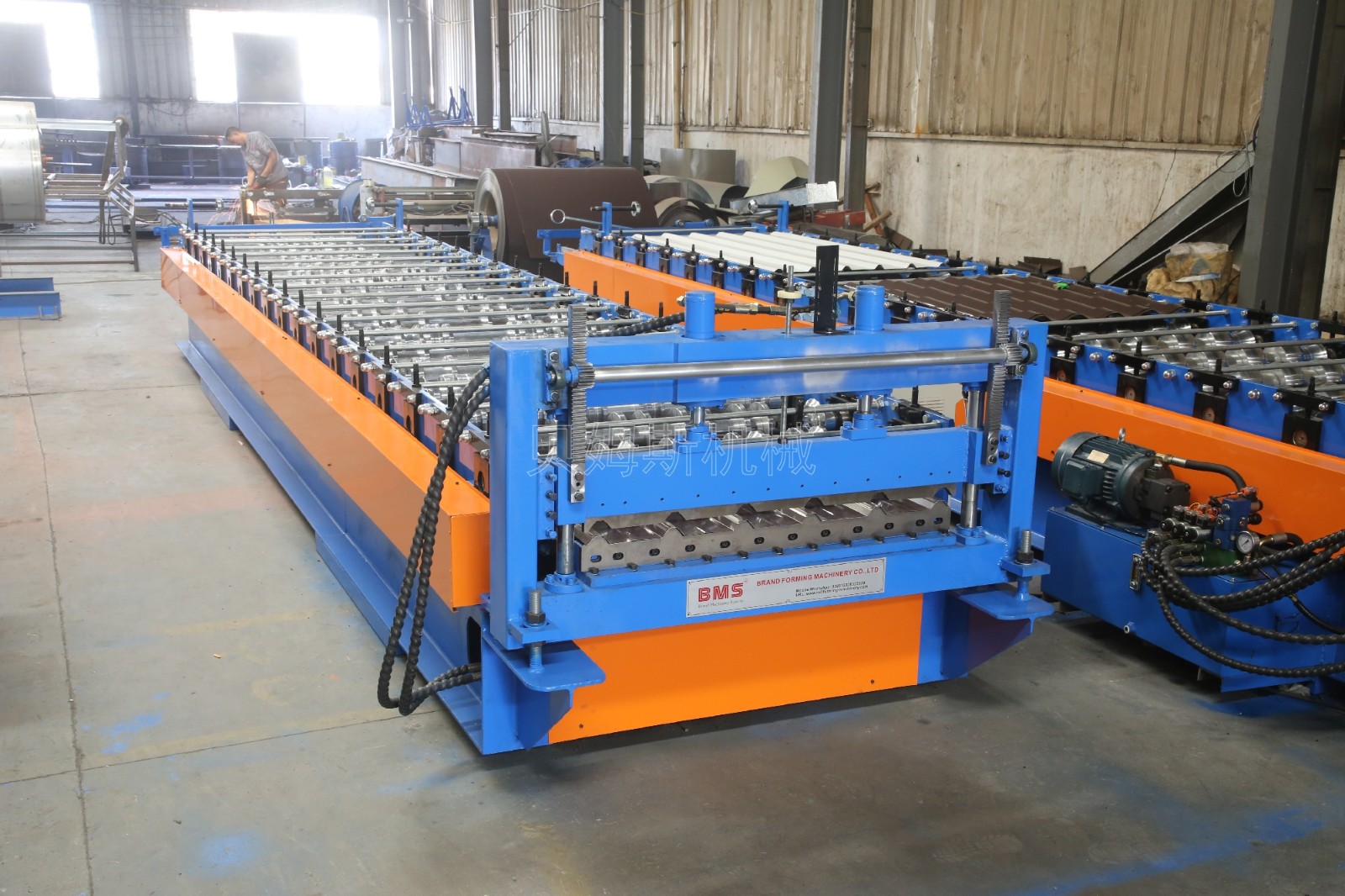

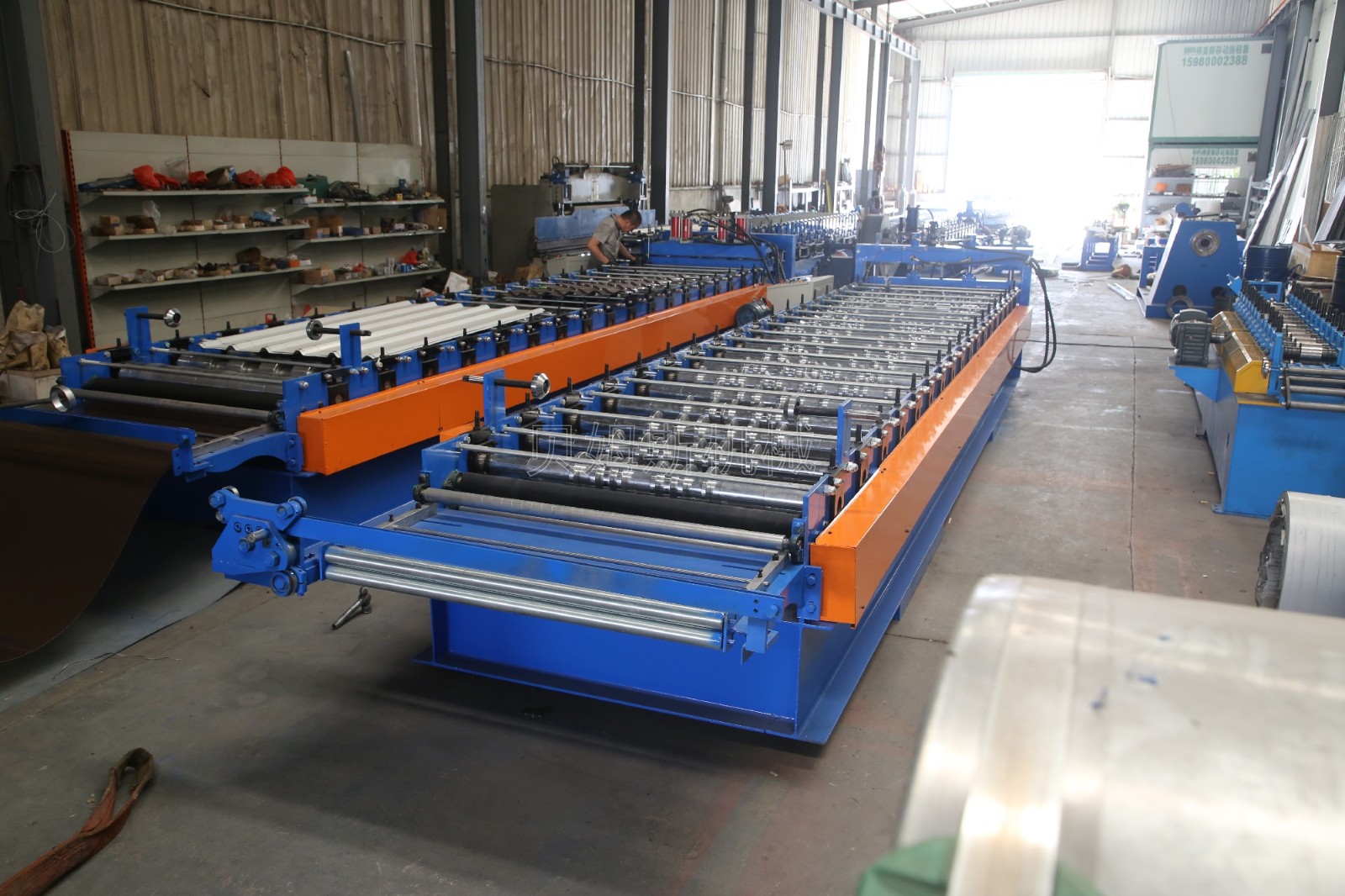

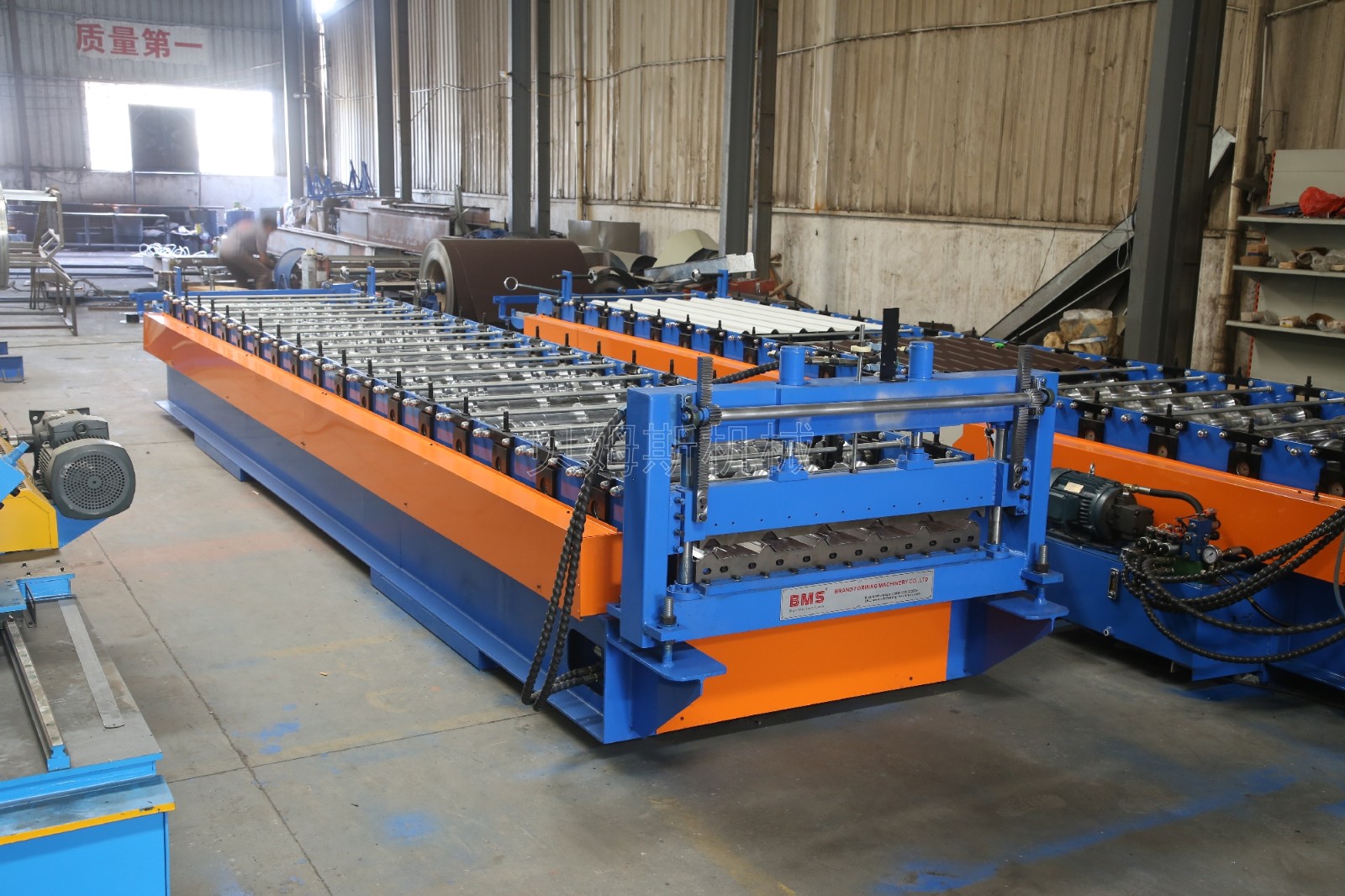

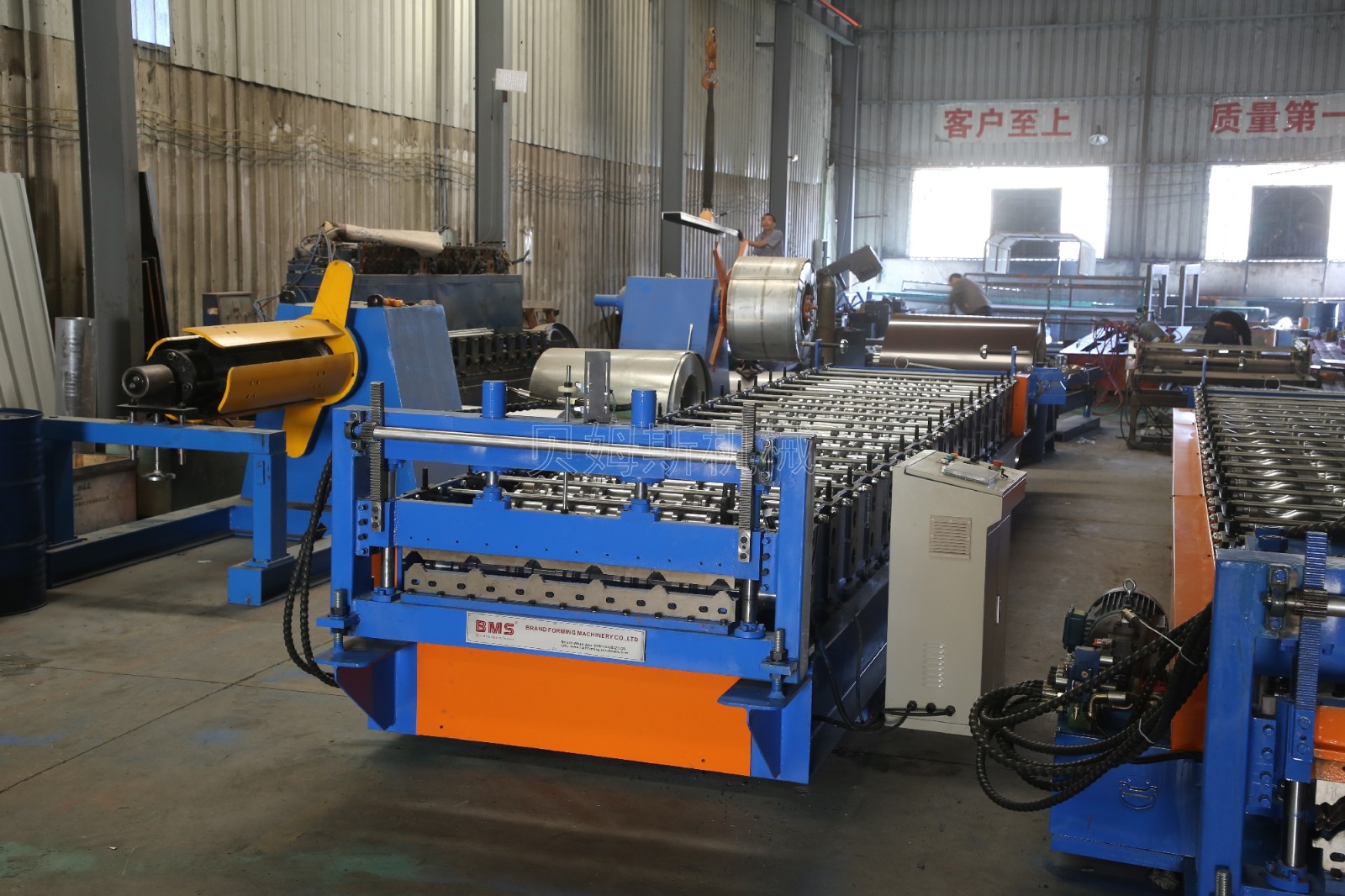

二、屋面板YX25-207-1035成型设备全景图








三、屋面板YX25-207-1035成型设备部件图

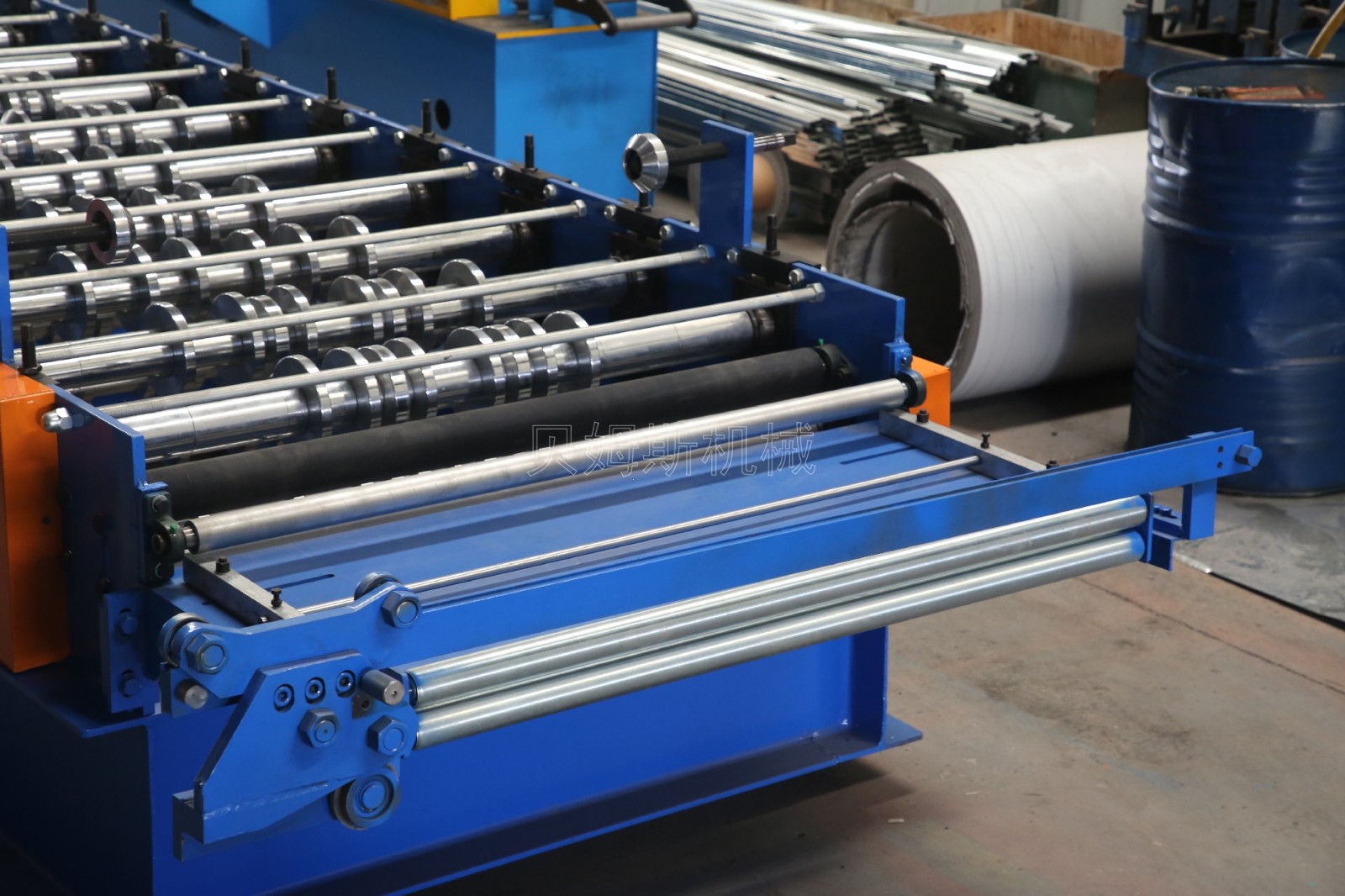

1035屋面板成型机进料装置图


『进料导向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。

④手拉前剪:对料卷的用量,进行前段手动剪切。

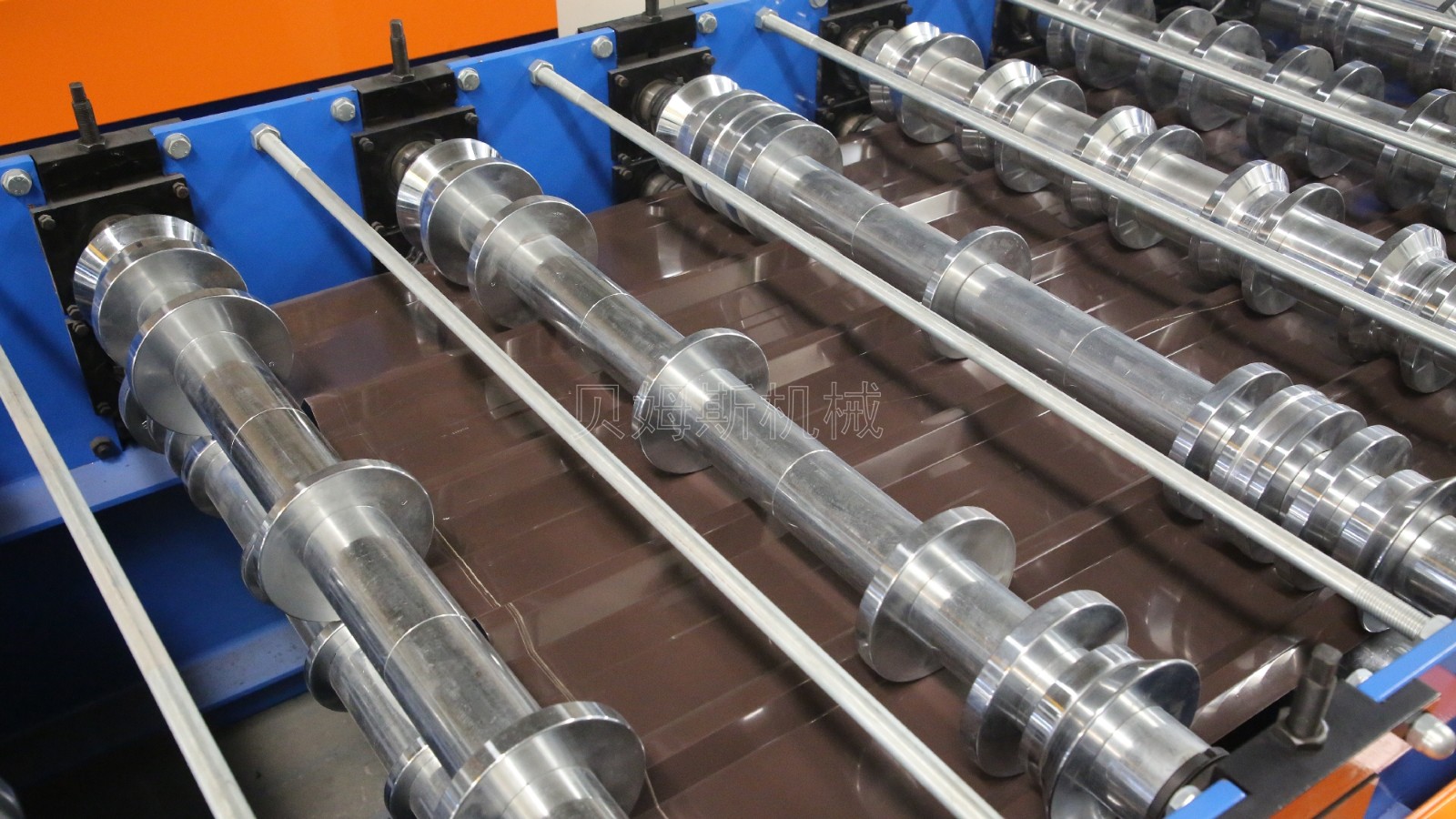

1035屋面板成型机辊轴组件图


『辊轴组件』

①主轴直径:      φ75mm,    45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。


1035屋面板成型机成型后剪图


『成型后剪』

①导向机构:双导柱滑轨,剪切平稳,切口无变形。

②铸铁刀座:铸铁去应力后加工,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工

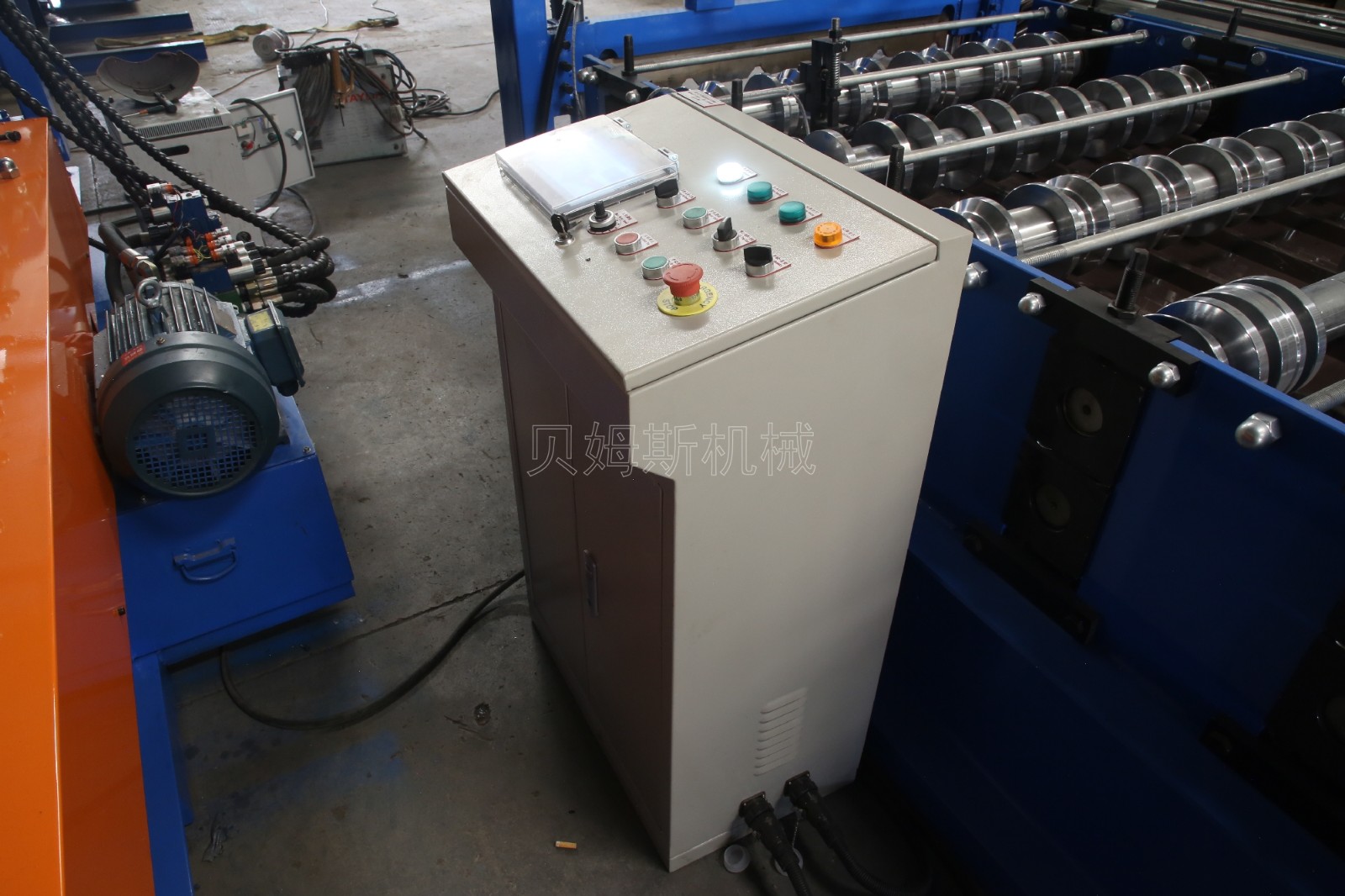

1035屋面板成型机PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、屋面板YX25-207-1035成型设备成型用途

 YX25-207-1035屋面板成型机是用于生产钢结构行业,屋面板材料的彩钢冷弯成型机。机器设备出产的成品为穿透式屋面板(穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来)多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板
