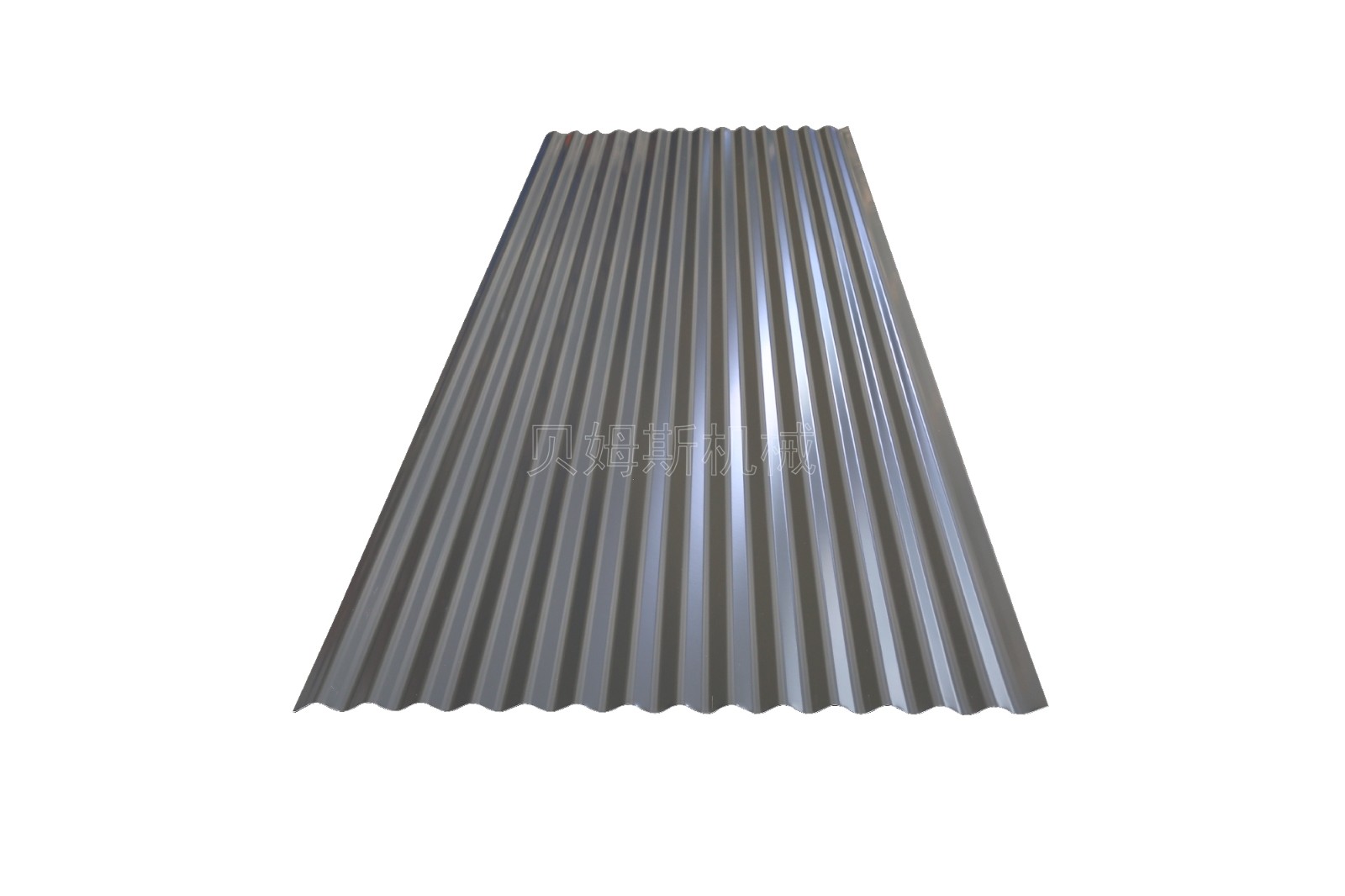

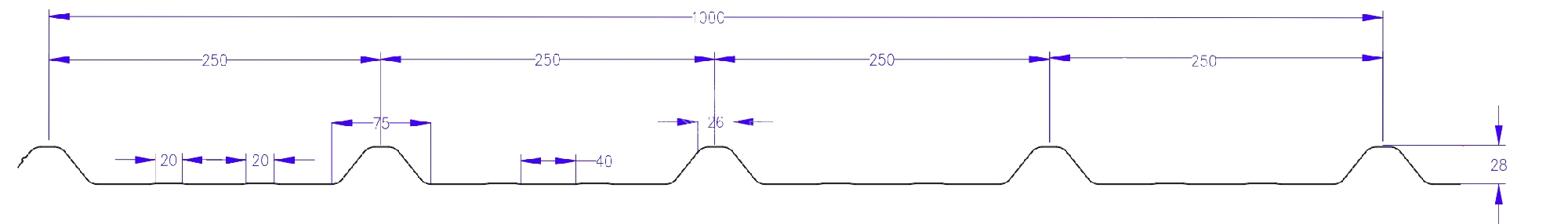

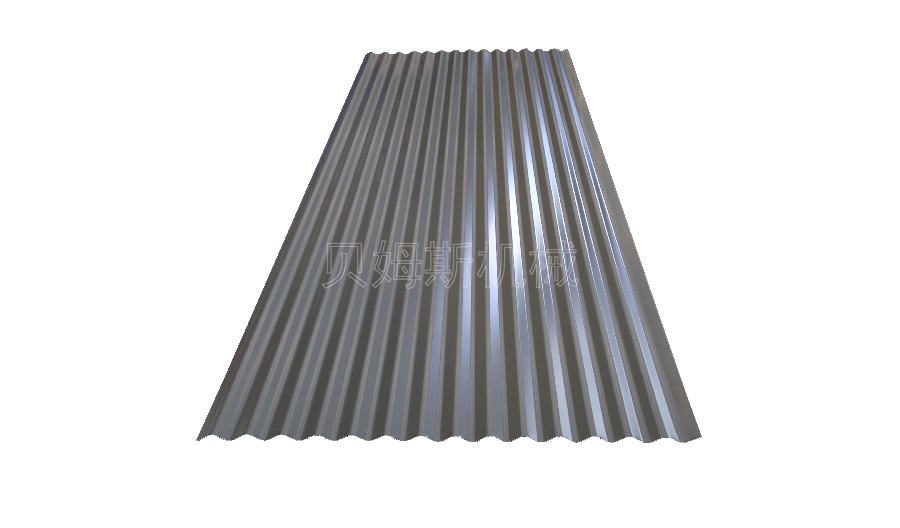

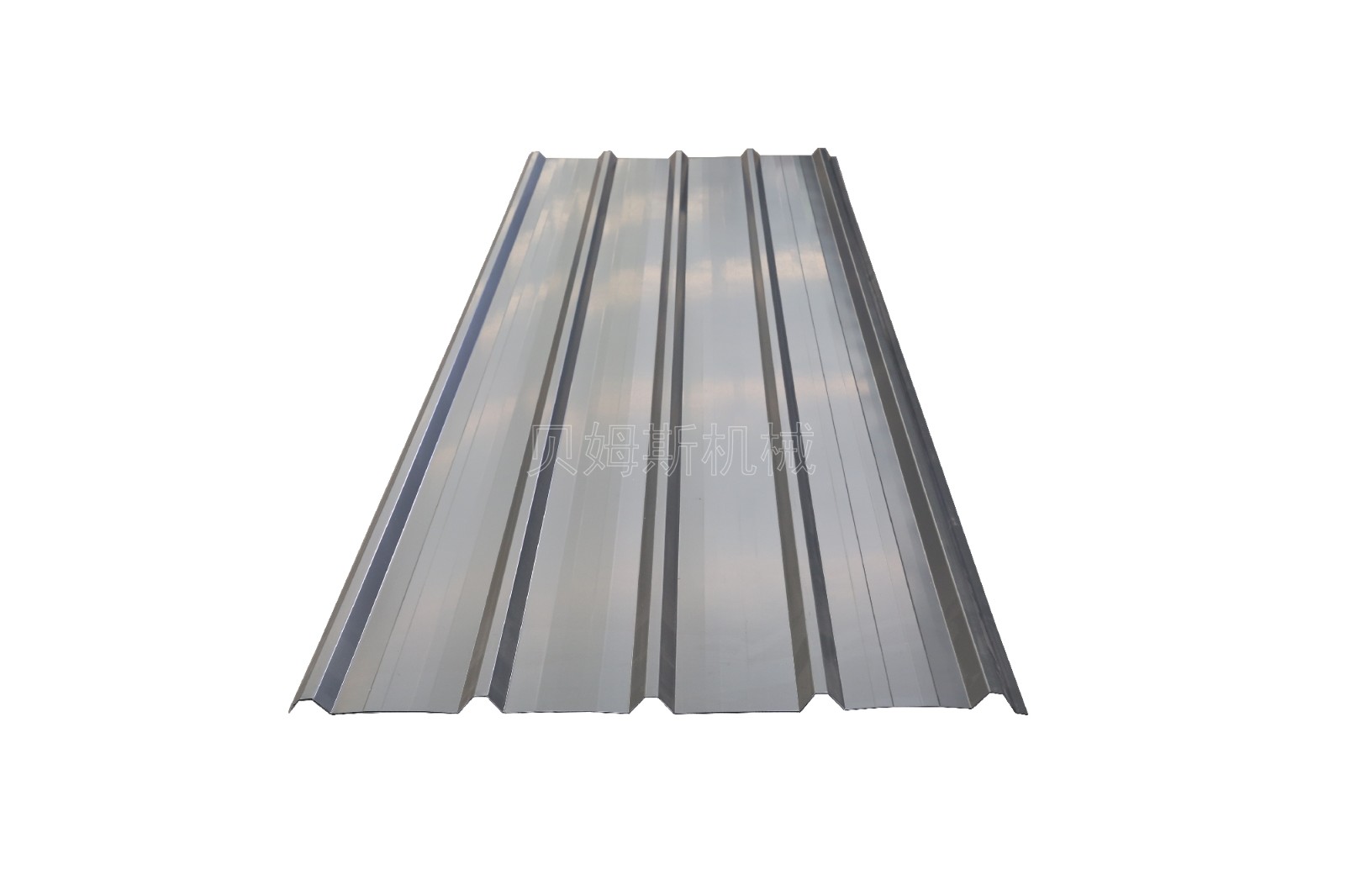

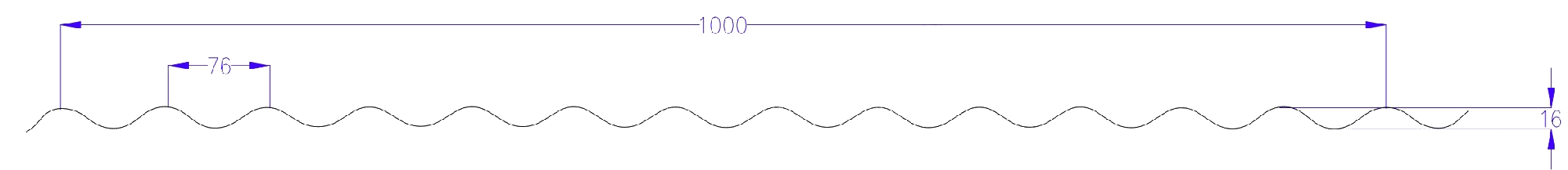

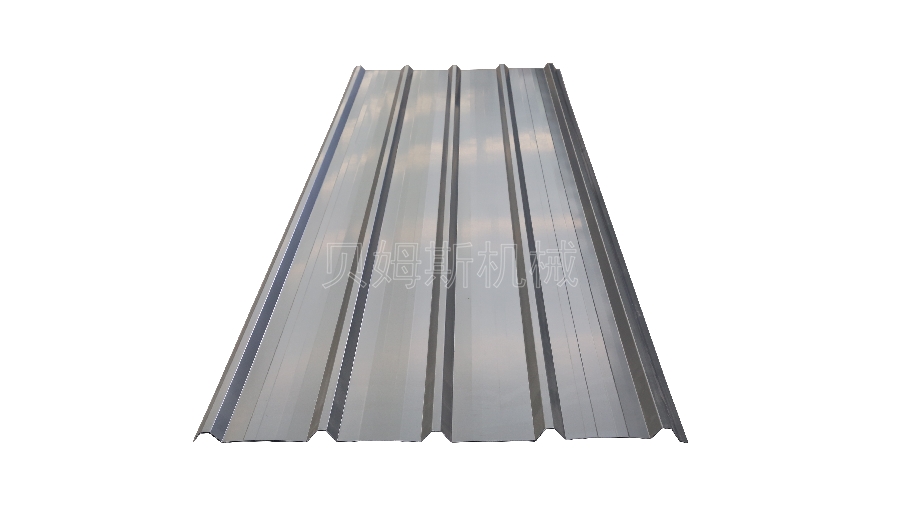

一、双层屋面板成型机YX28-250-1000/YX16-77-1000版型
二、双层屋面板成型机YX28-250-1000/YX16-77-1000视频展示

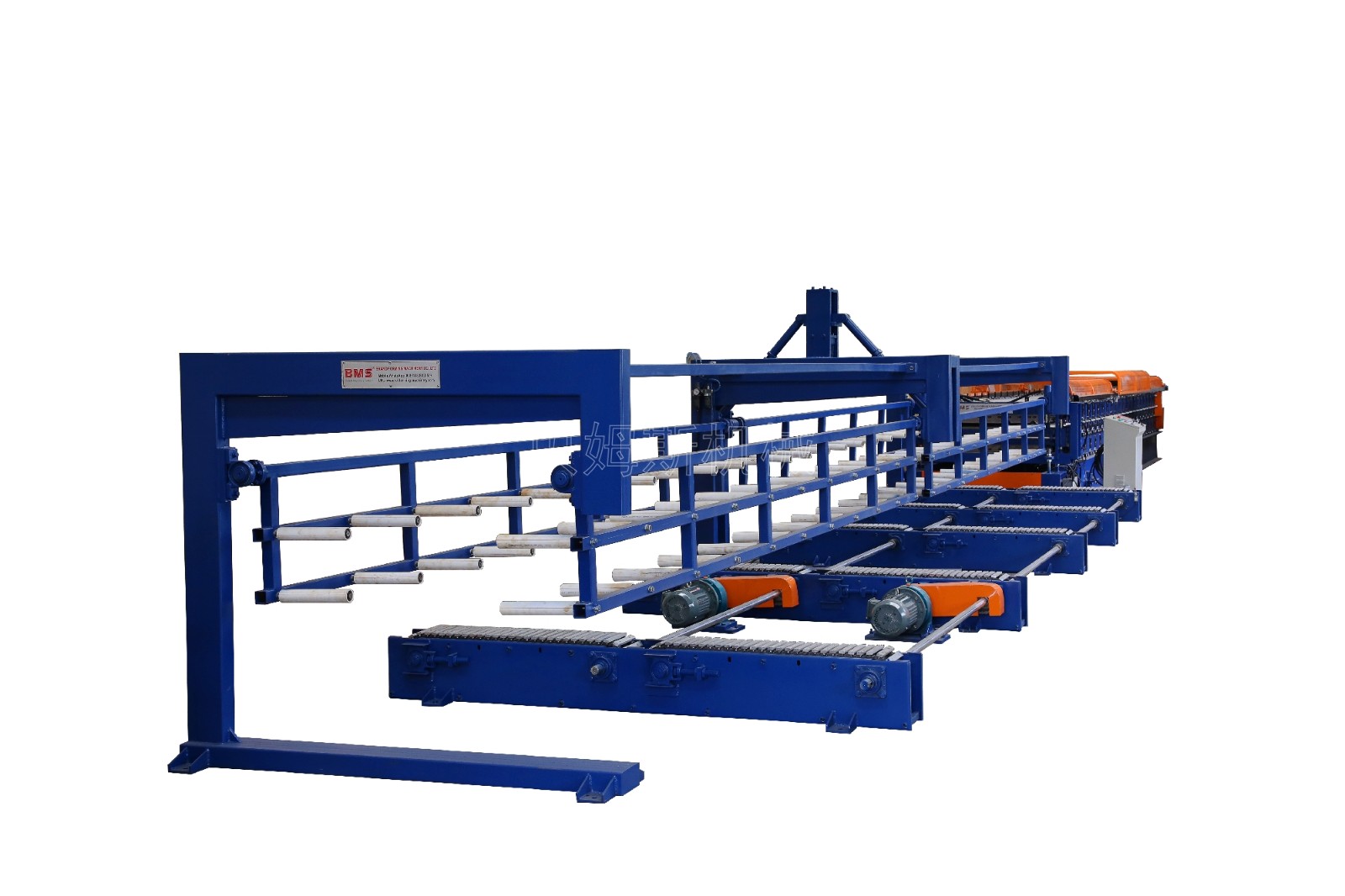

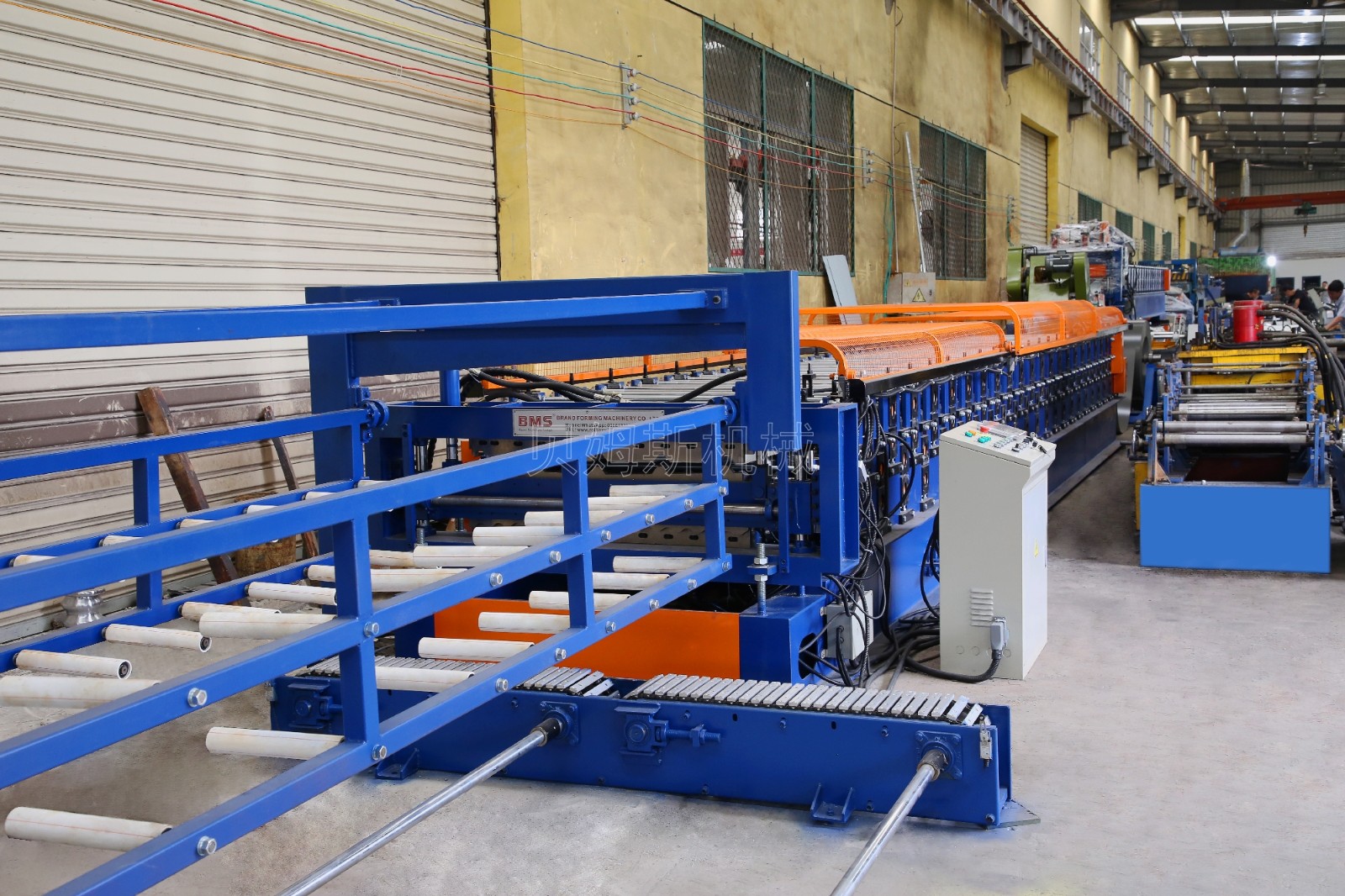

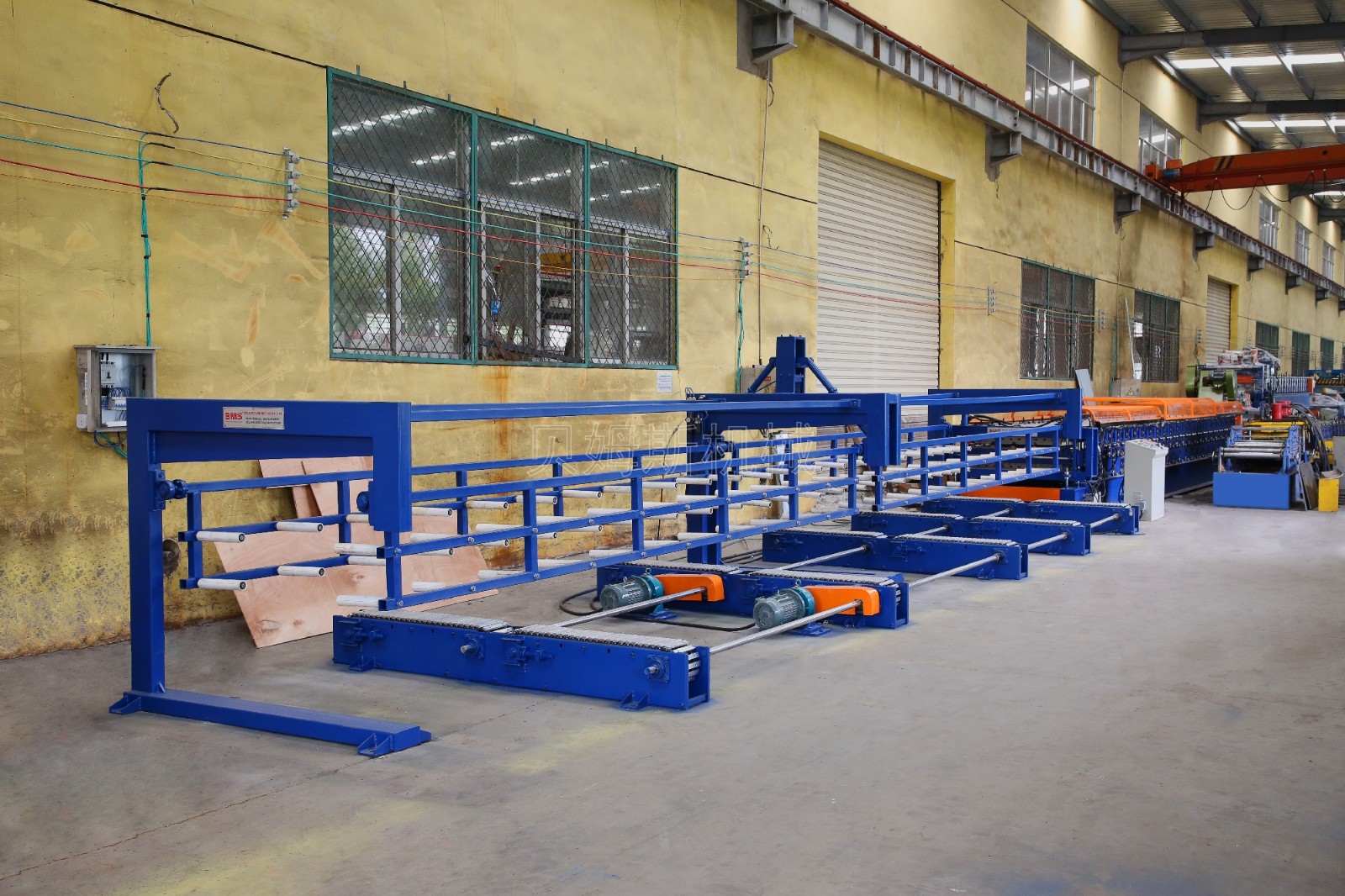

三、双层屋面板成型机YX28-250-1000/YX16-77-1000全景图
三、双层屋面板成型机YX28-250-1000/YX16-77-1000部件图

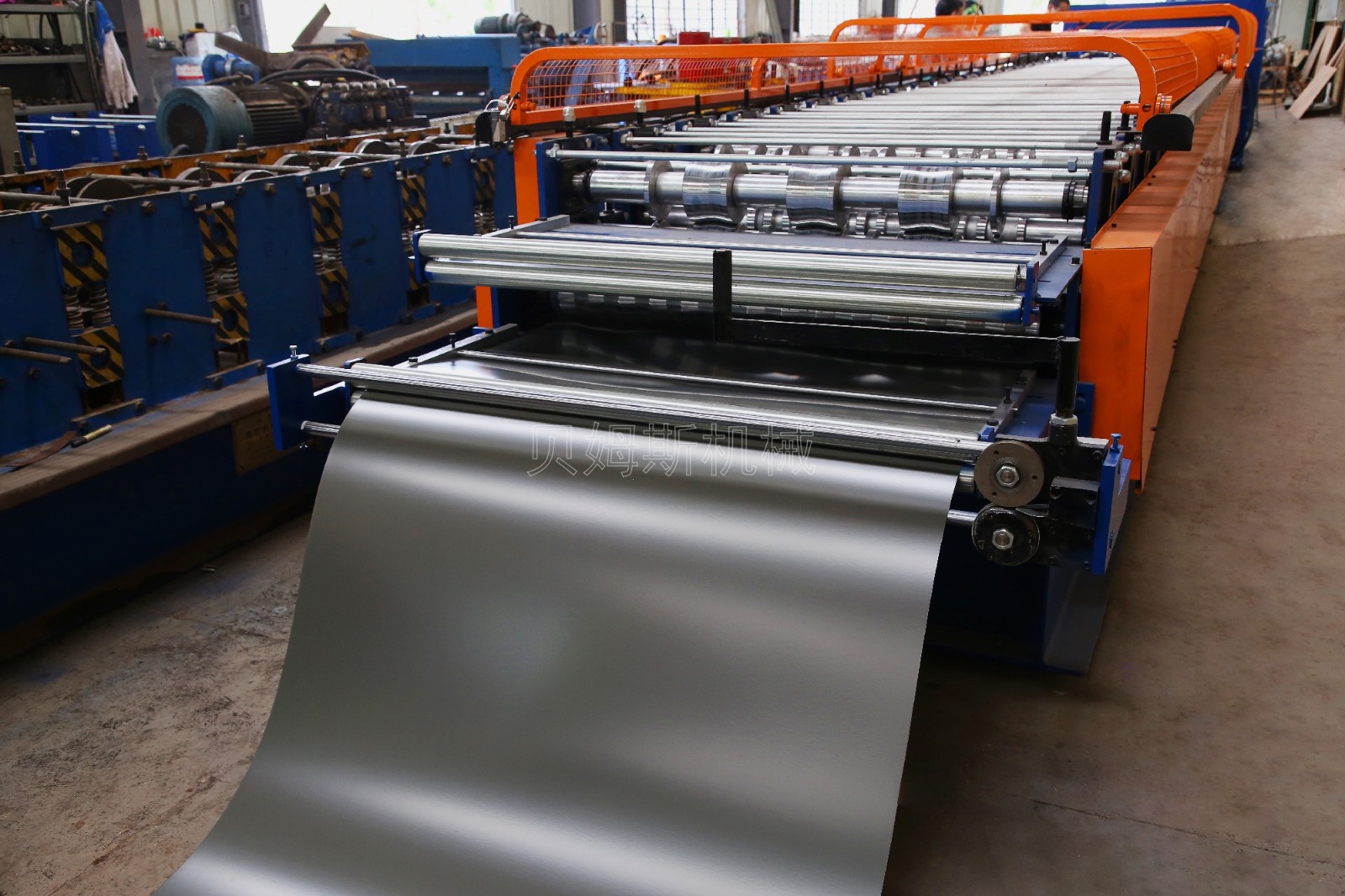

『进料装置』
①定位板:调节两端的位置,使其符合进料宽度。
②导向辊:使料卷递进的过程更加平整顺畅。
③手拉前剪:对料卷的用量,进行前段手动剪切。

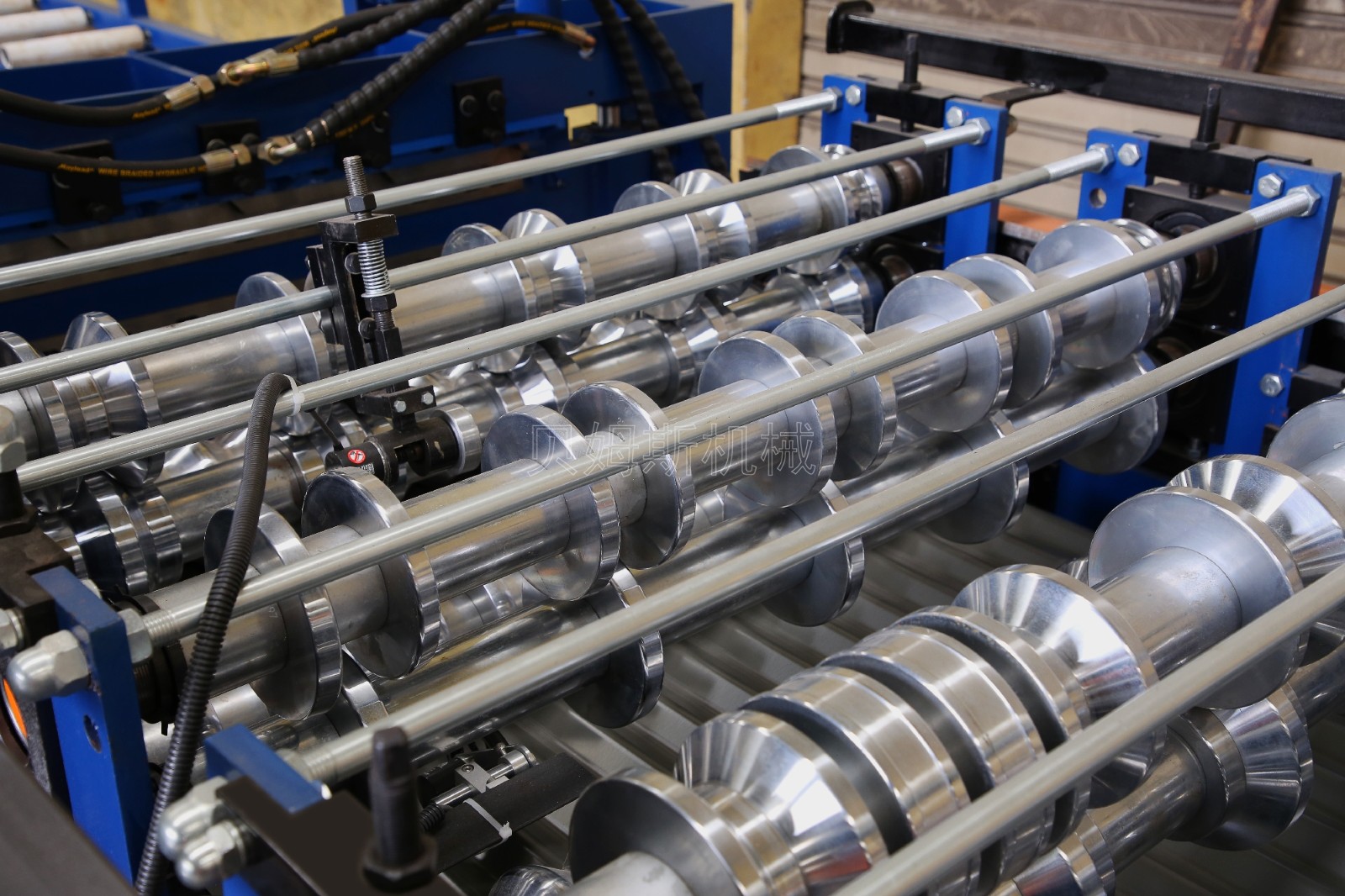

『辊轴组件』
①主轴直径: φ75/φ90mm 45#圆钢。
②辊轮材质:材质：45#钢；粗车，调质，CNC精车，镀硬铬。
③机座拉杆:直径：φ22mm 镀锌/镀装饰铬。
④电机功率:使用主电机11KW配油泵电机3.7KW链轮传动辊压。

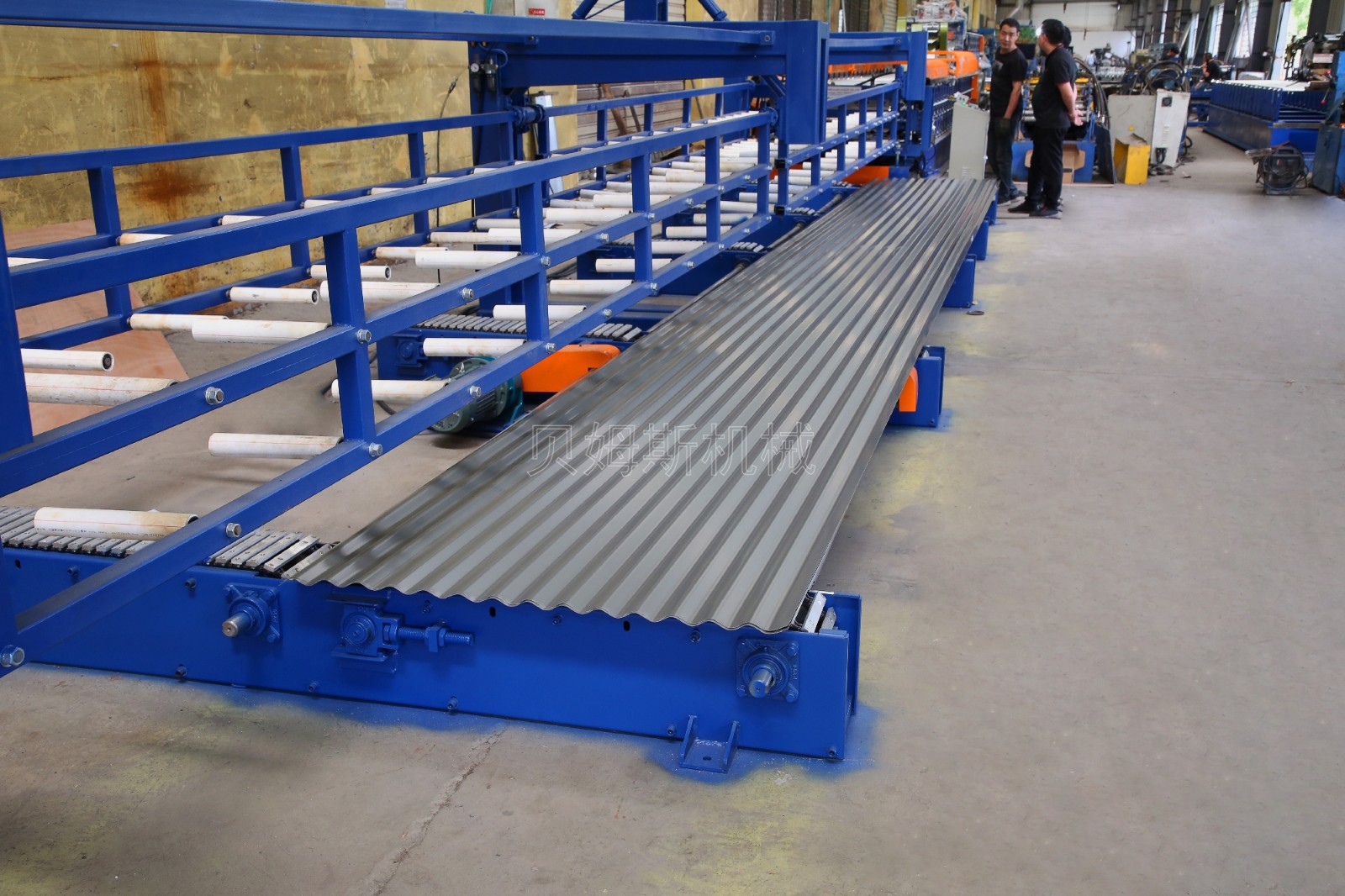

『成型后剪』
①导向机构:双导柱滑轨,使剪切过程更加平稳。
②铸铁刀座:减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗车后退火处理,精加工。

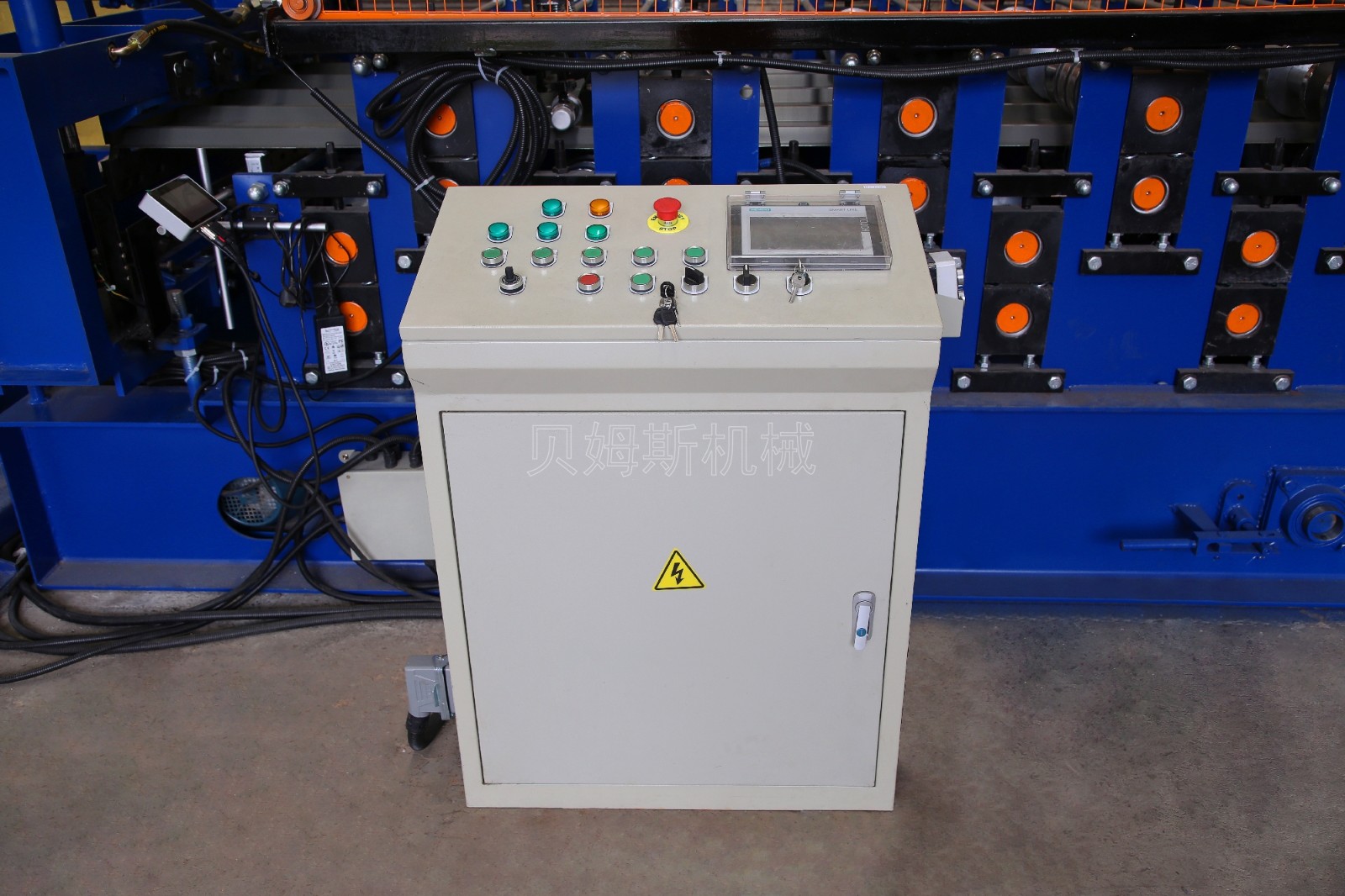

『PLC控制柜』
① P L C :采用西门子高精度PLC电子装置。
②变频器:西门子,运行高效恒稳。
③控制元件:施耐德/西门子电子,使用寿命长,故障率低。
④触屏操控:采用西门子输入生产数据,自动完成生产要求。

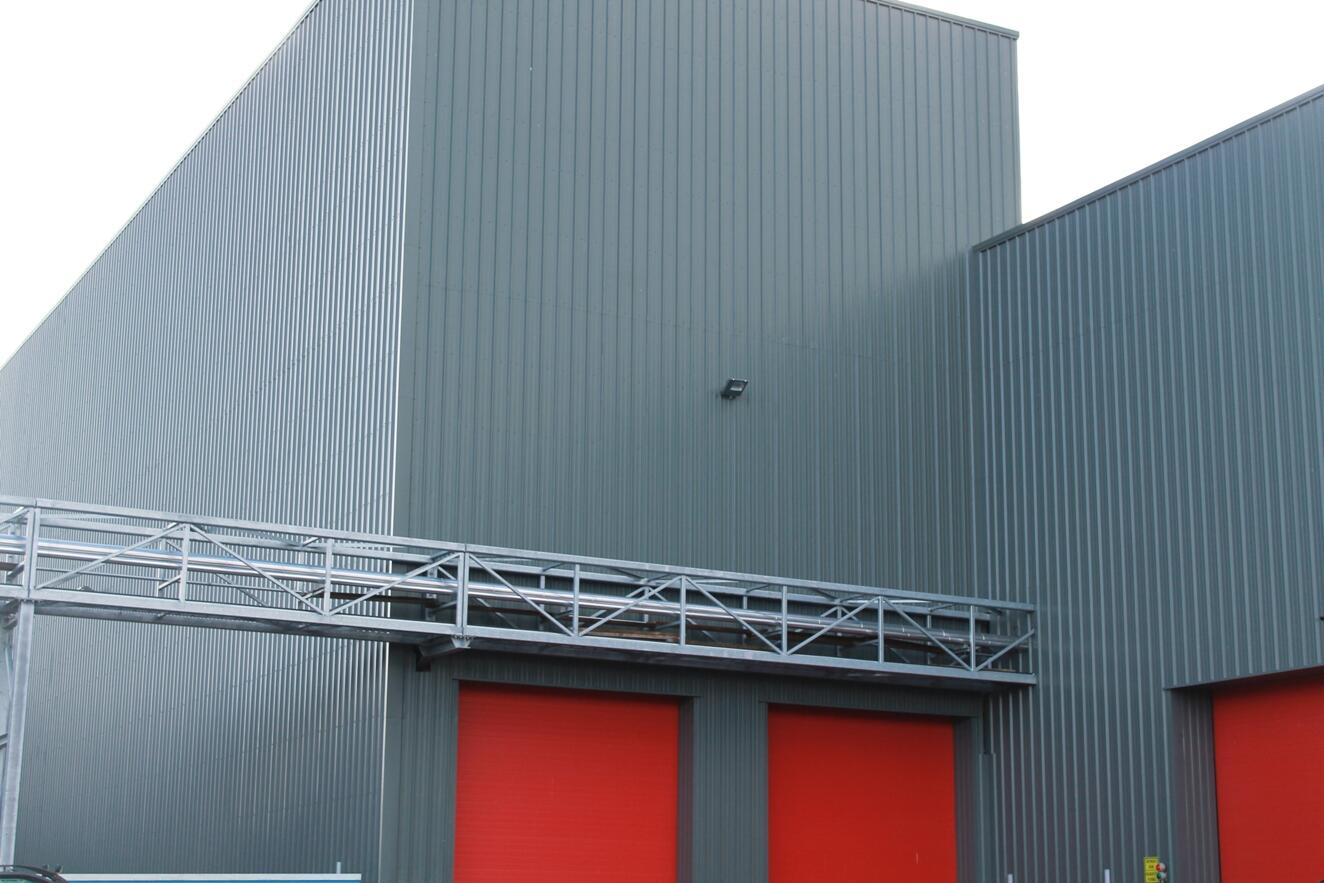

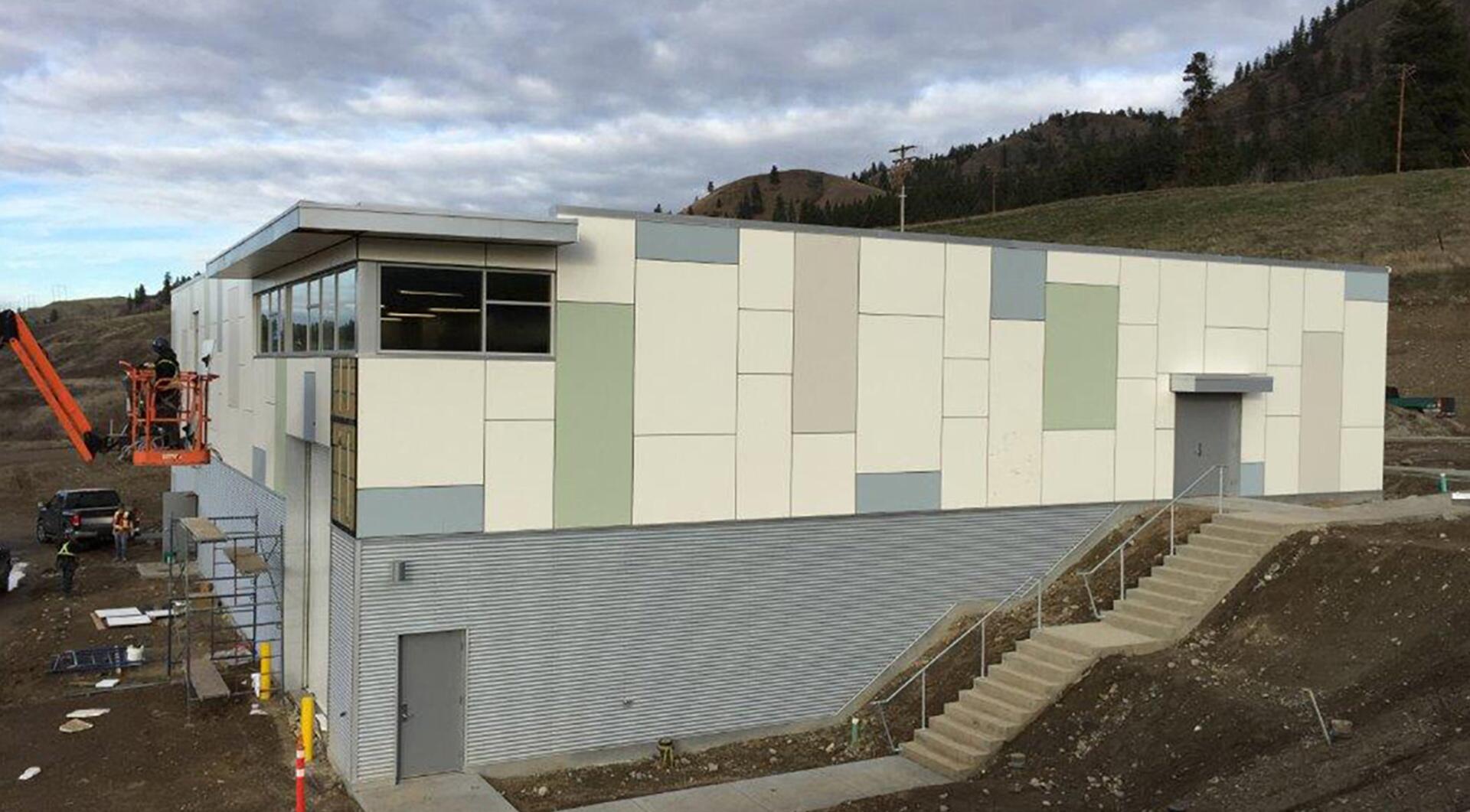

四、双层屋面板成型机YX28-250-1000/YX16-77-1000成型用途
YX28-250-1000，YX16-77-1000屋面板成型机是用于生产成品为穿透式屋面板（穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来）多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板。
