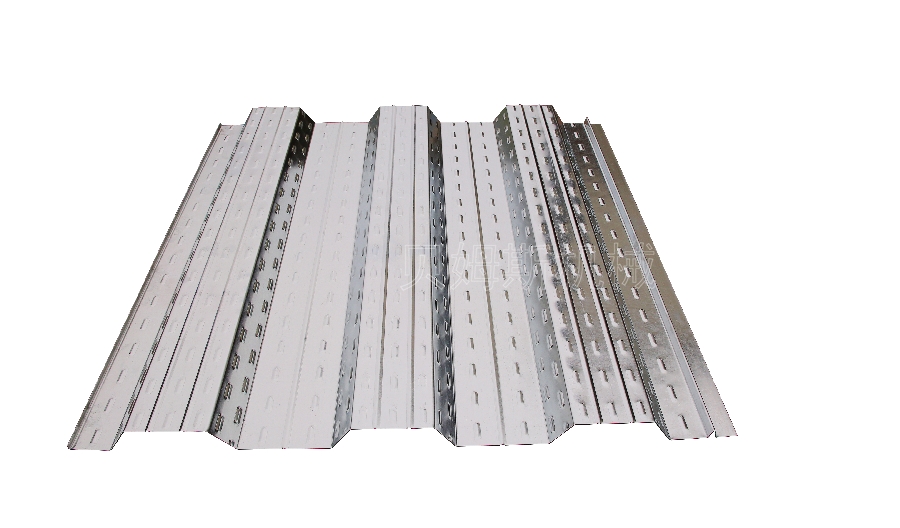

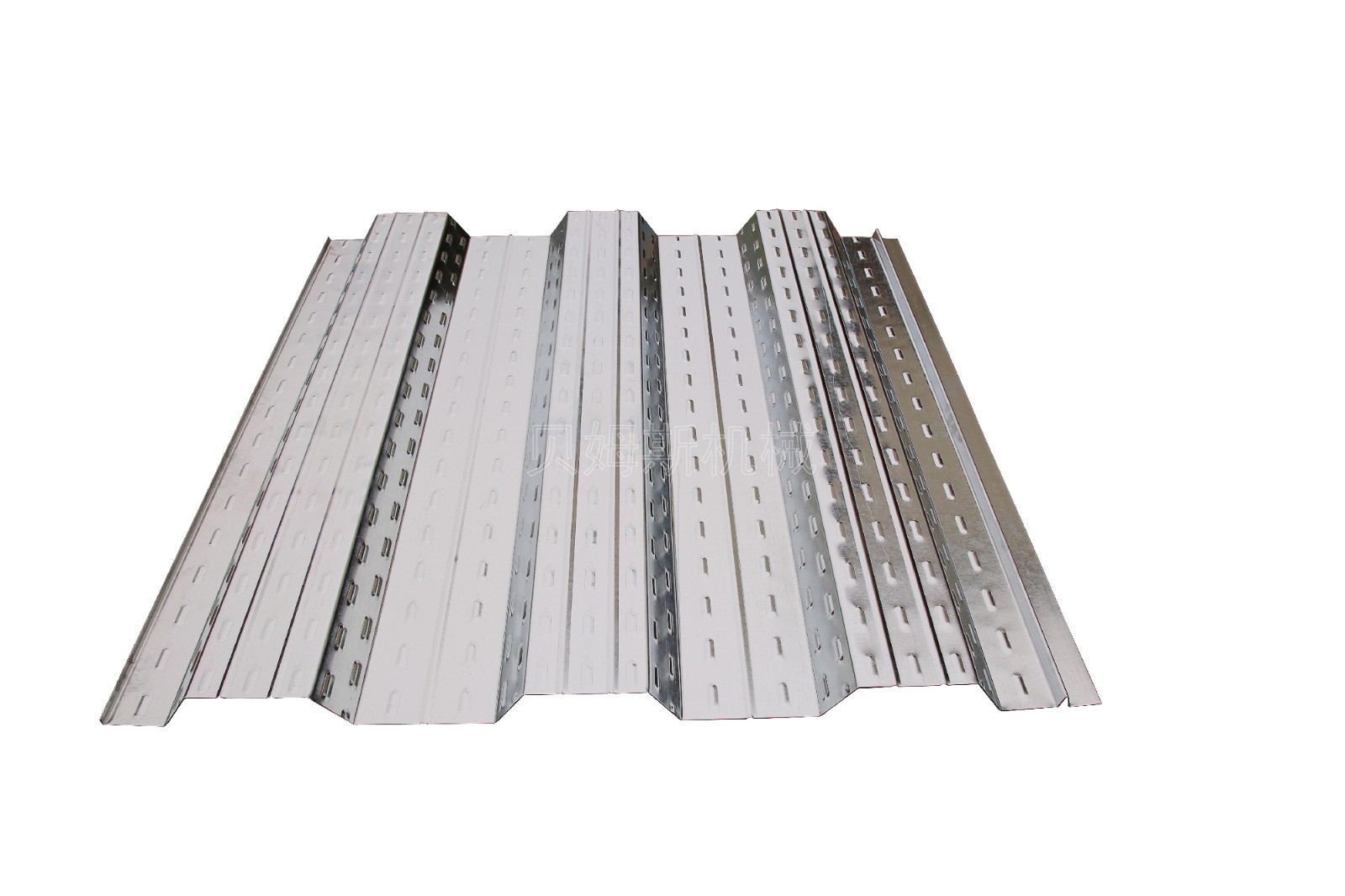

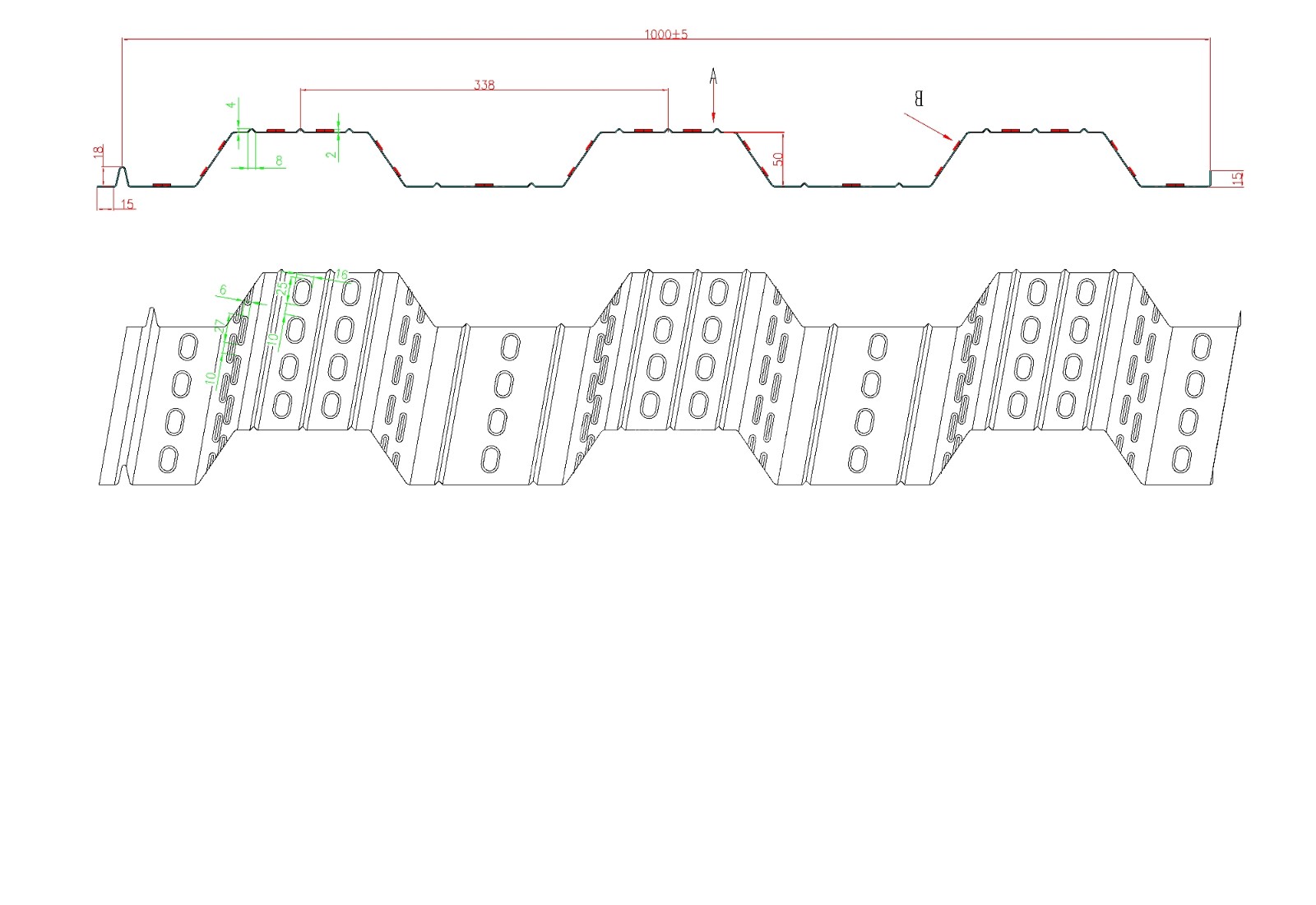

一、楼承板成型机YX50-338-1000版型
二、楼承板成型机YX50-338-1000视频展示

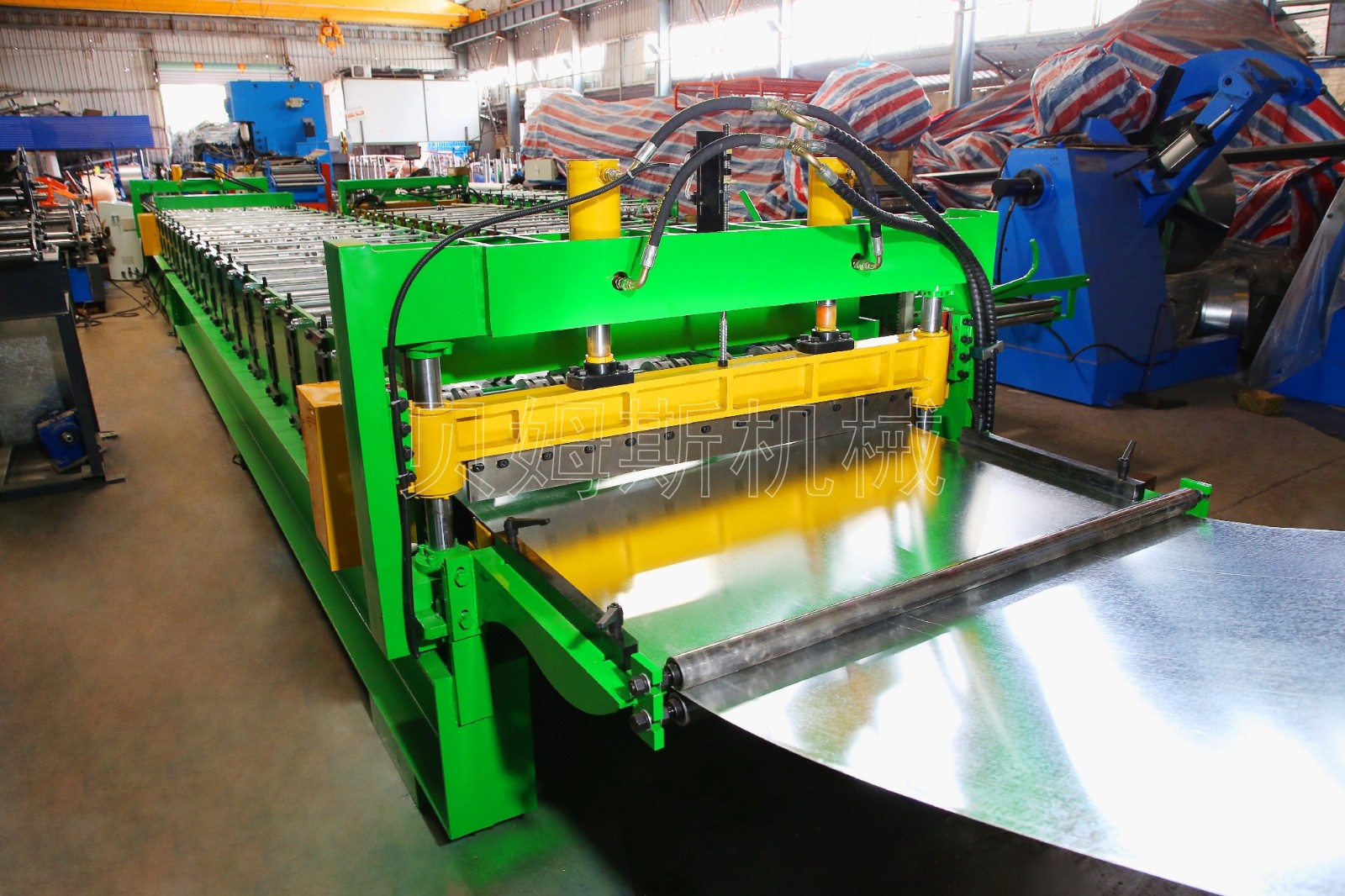

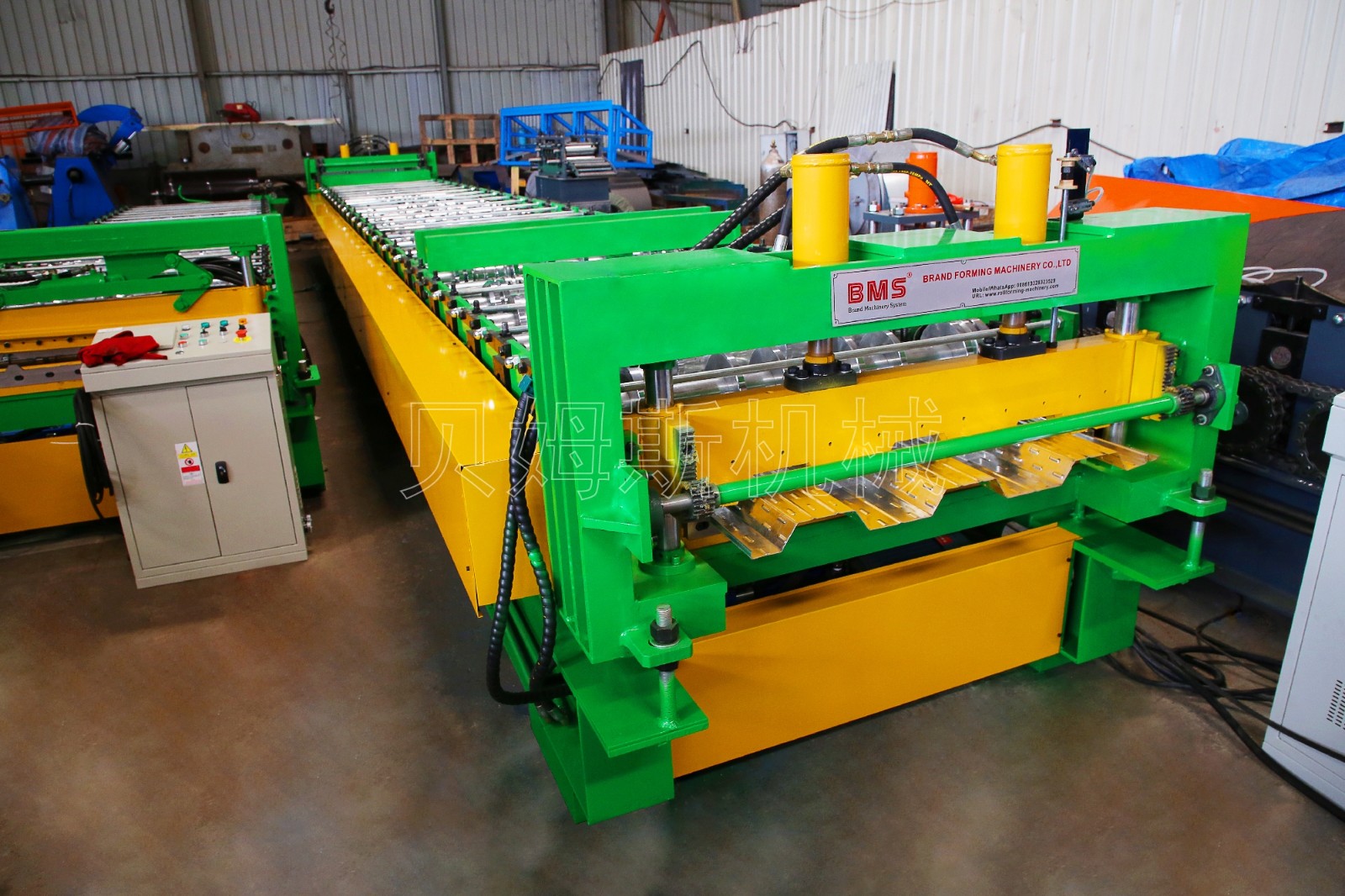

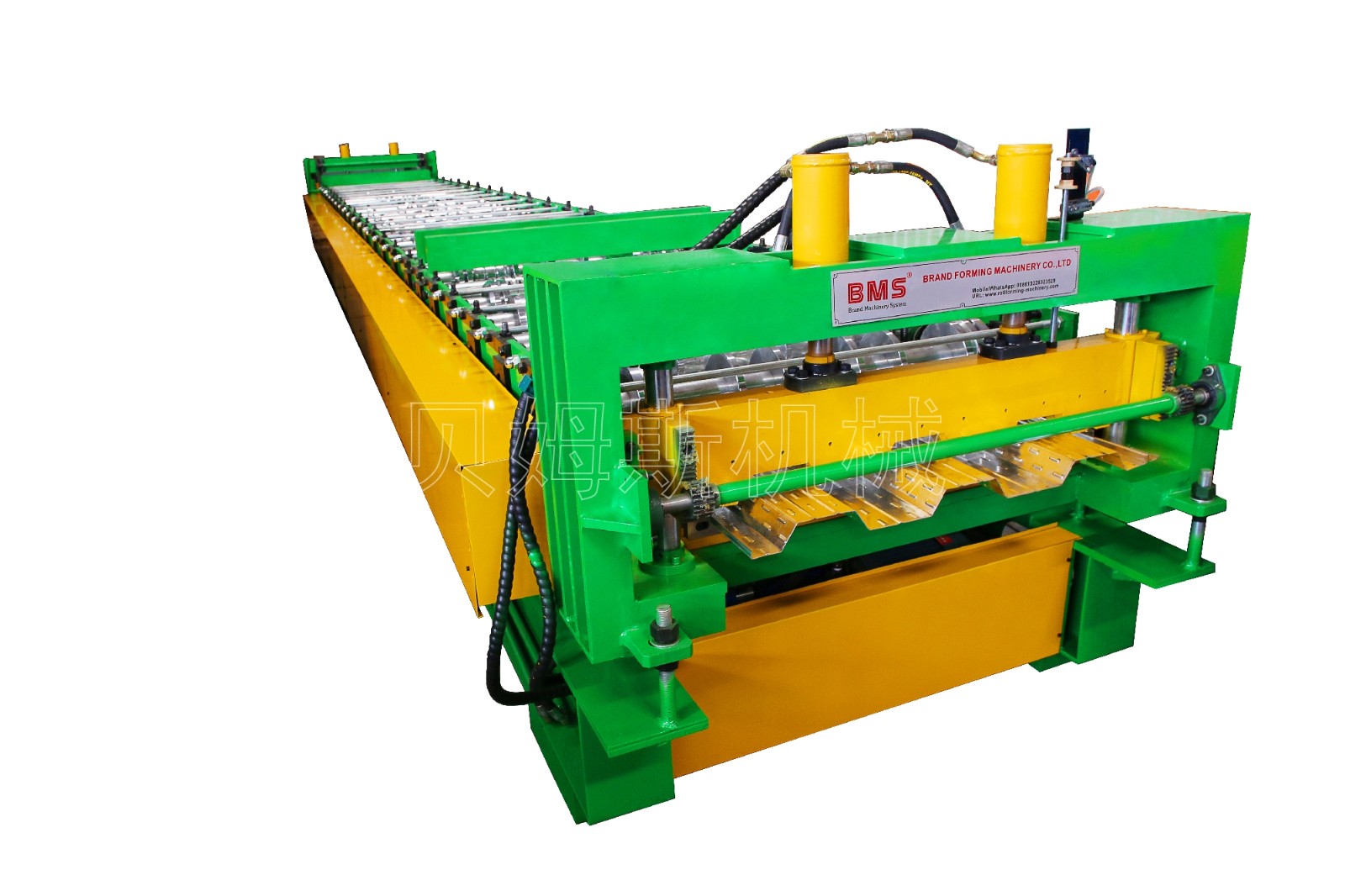

三、楼承板成型机YX50-338-1000设备全景图
四、楼承板成型机YX50-338-1000设备部件图

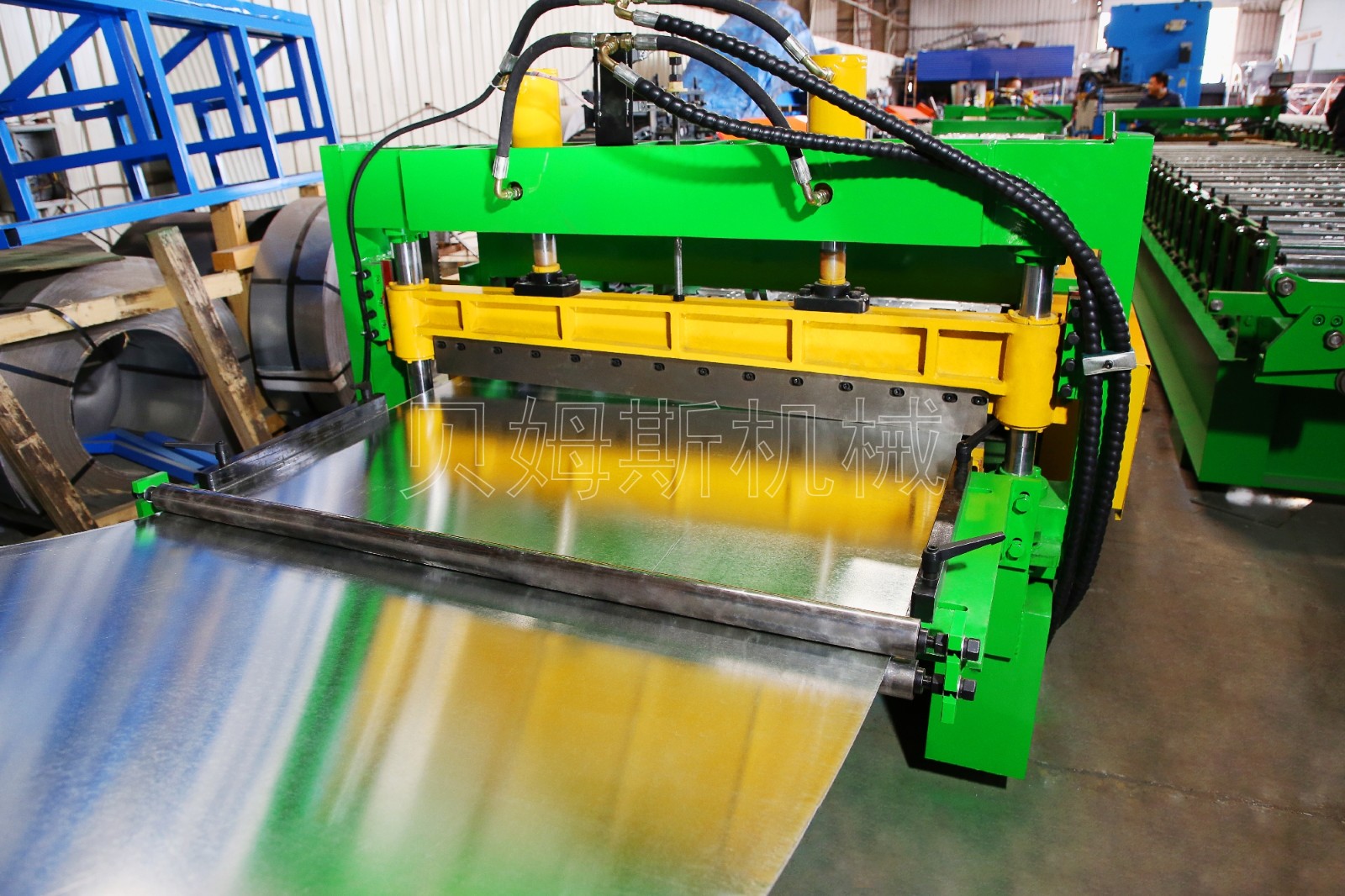

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。

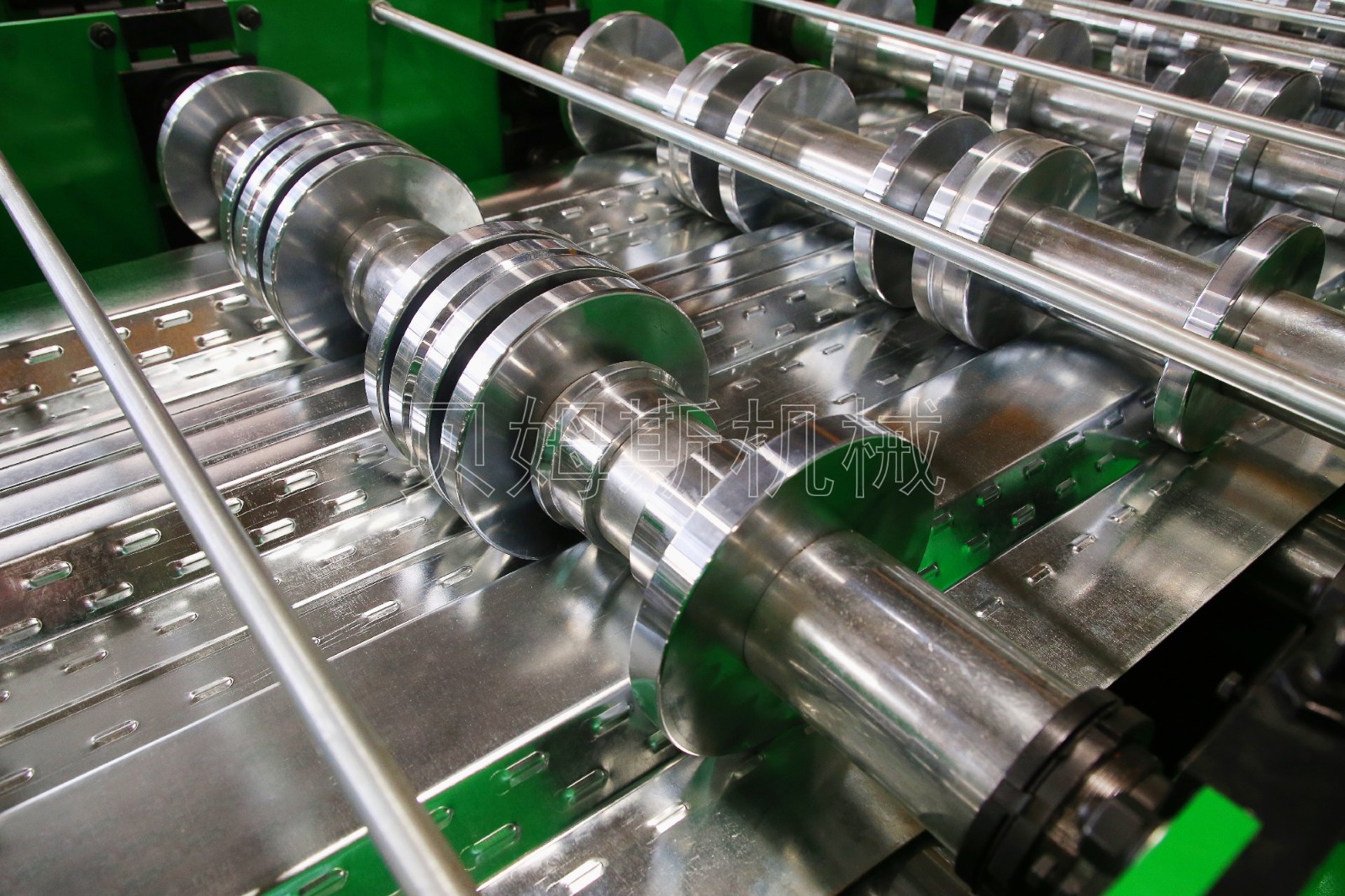

『辊轴组件』
①主轴直径: φ90/95mm， 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

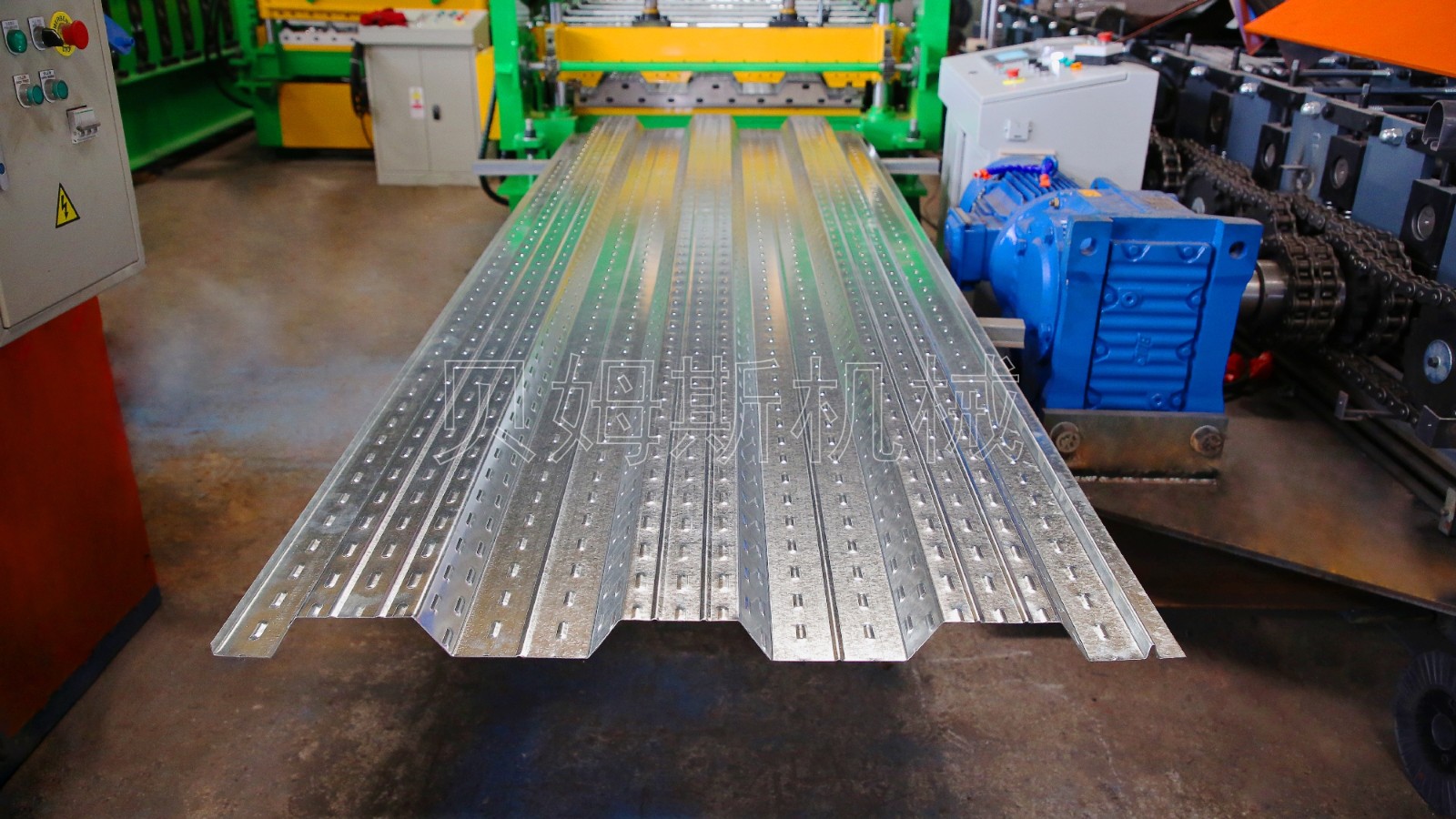

④冷弯成型:料卷一道道冷弯成型的过程
『成型后剪』
①导向机构:双导柱滑轨,剪切平稳,切口无变形。
②铸铁刀座:铸铁去应力后加工，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工
『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
五、楼承板成型机YX50-338-1000成型用途
楼承板成型设备是用于生产钢结构行业的冷弯成型机。机器设备出产的成品为开口式楼承板，多应用于工业建筑厂房、体育场、大小型超市、物流中心等钢结构建筑
