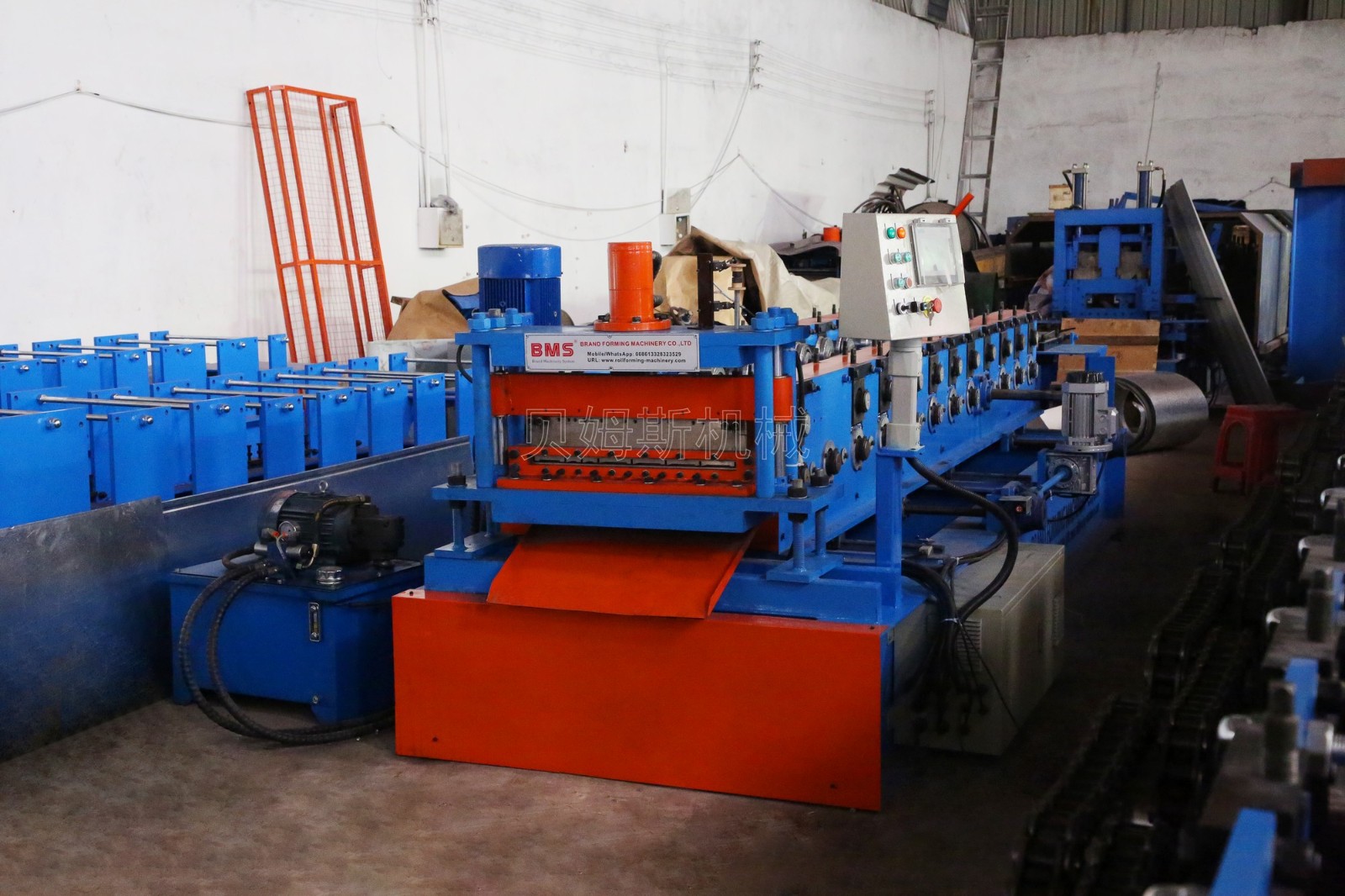

电缆桥架盖板设备C100-600

设备型号:C100-600
用料厚度:0.4-1.2mm
成型道次:12 道成型
成型速度:10~15m/min
驱动方式:电机驱动,齿轮链条传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450 加脚 配吊钩
电话

全国热线

18659295206

设备详情 / Introduction

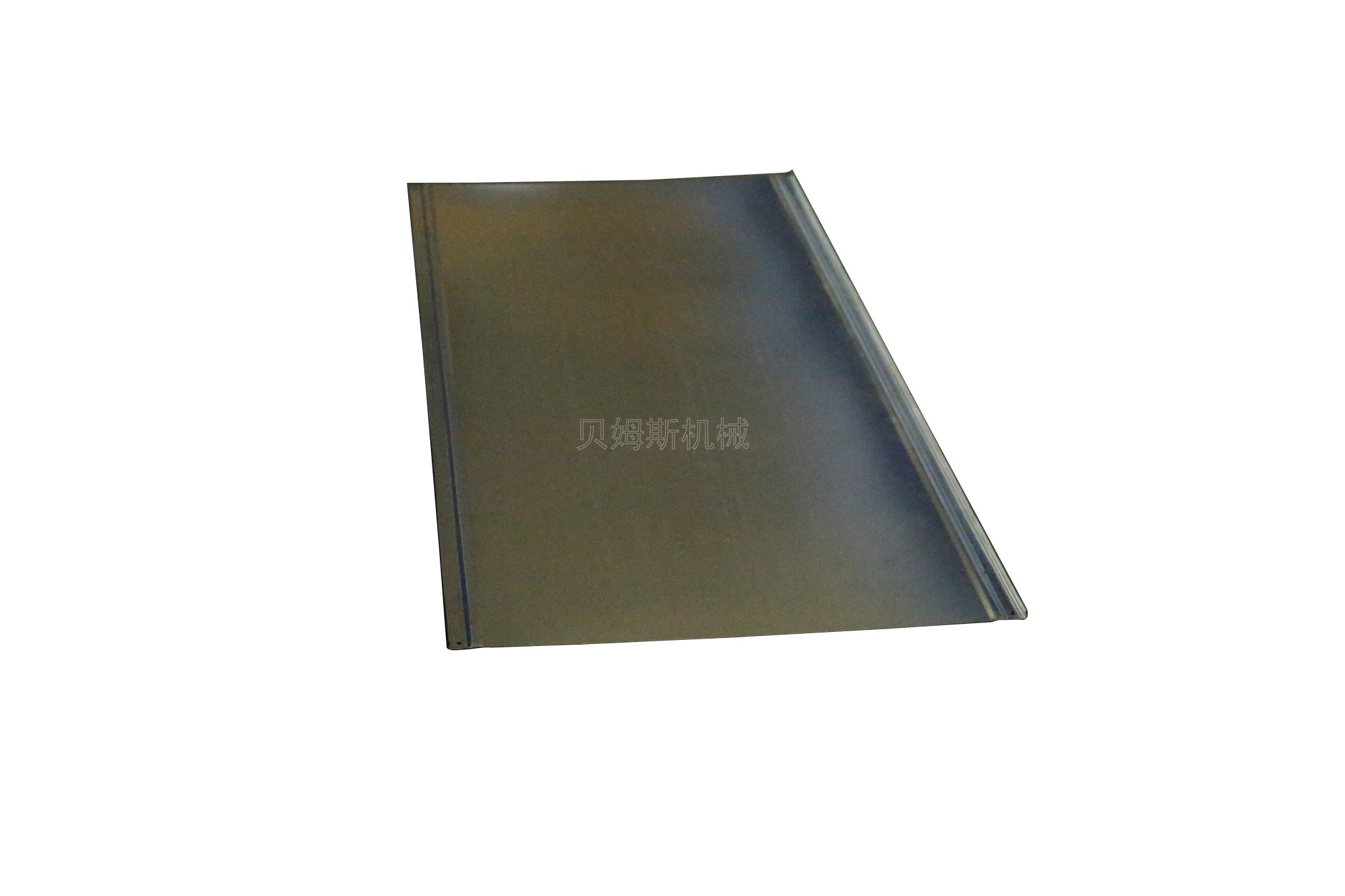

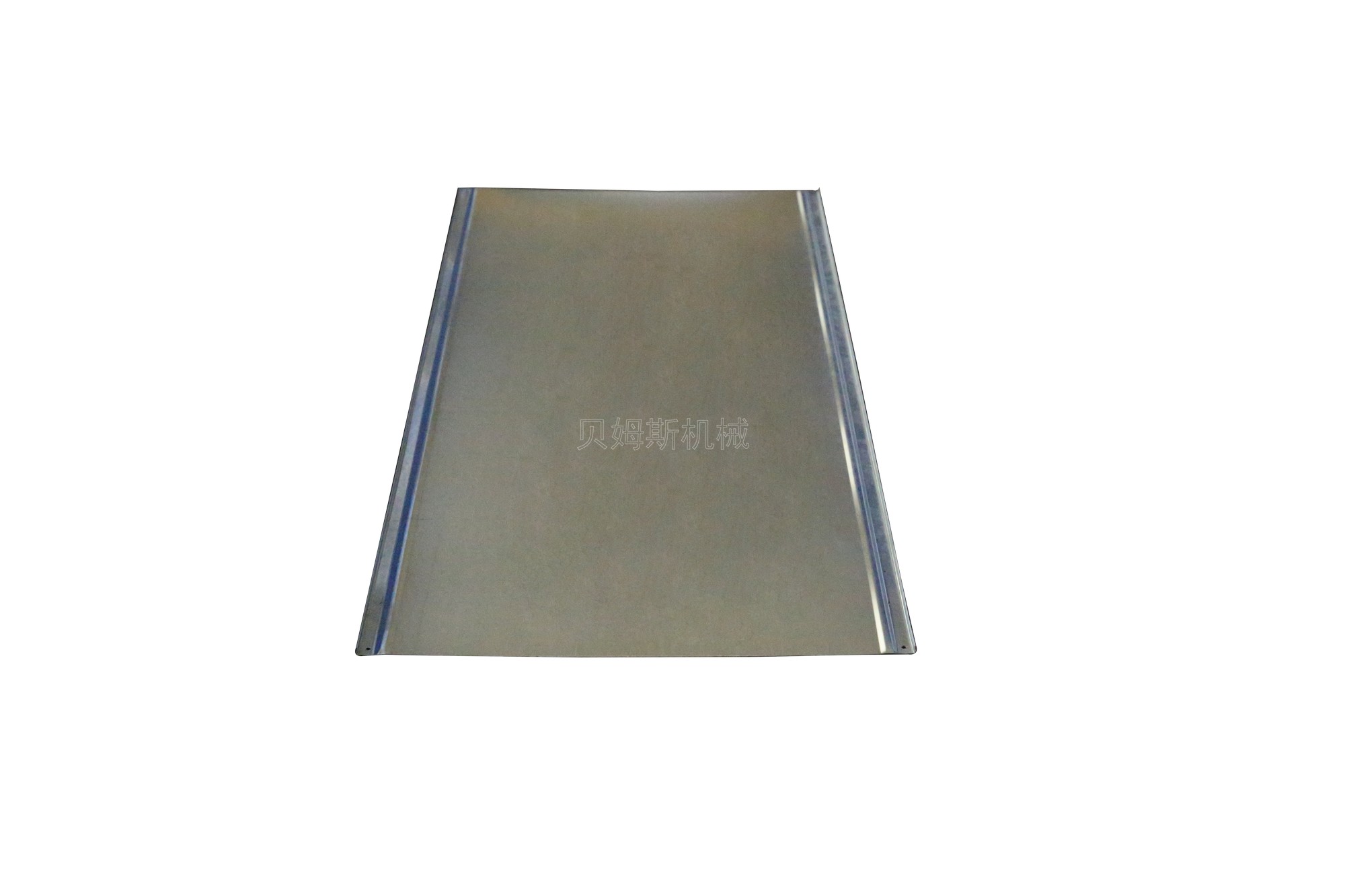

一、电缆桥架盖板设备C100-600版型图


版型图_00002

版型图_00001



成型产品优势:

①工序规整排列,维护和管理上更便捷,如有故障需要检修,技术人员可以更有效发现问题,快速拆卸和更换,提升检修效率,降低维修成本;

②成型产品具有极强的耐候性、耐腐蚀性和强度,经受光照、腐蚀、大风等恶劣环境条件的考验,保证电缆的安全稳固;

③较好的抗压性和稳定性,可以防止组件受到外力的撞击,减少机械损伤,可延长了盖板使用的寿命;


二、电缆桥架盖板设备C100-600视频展示

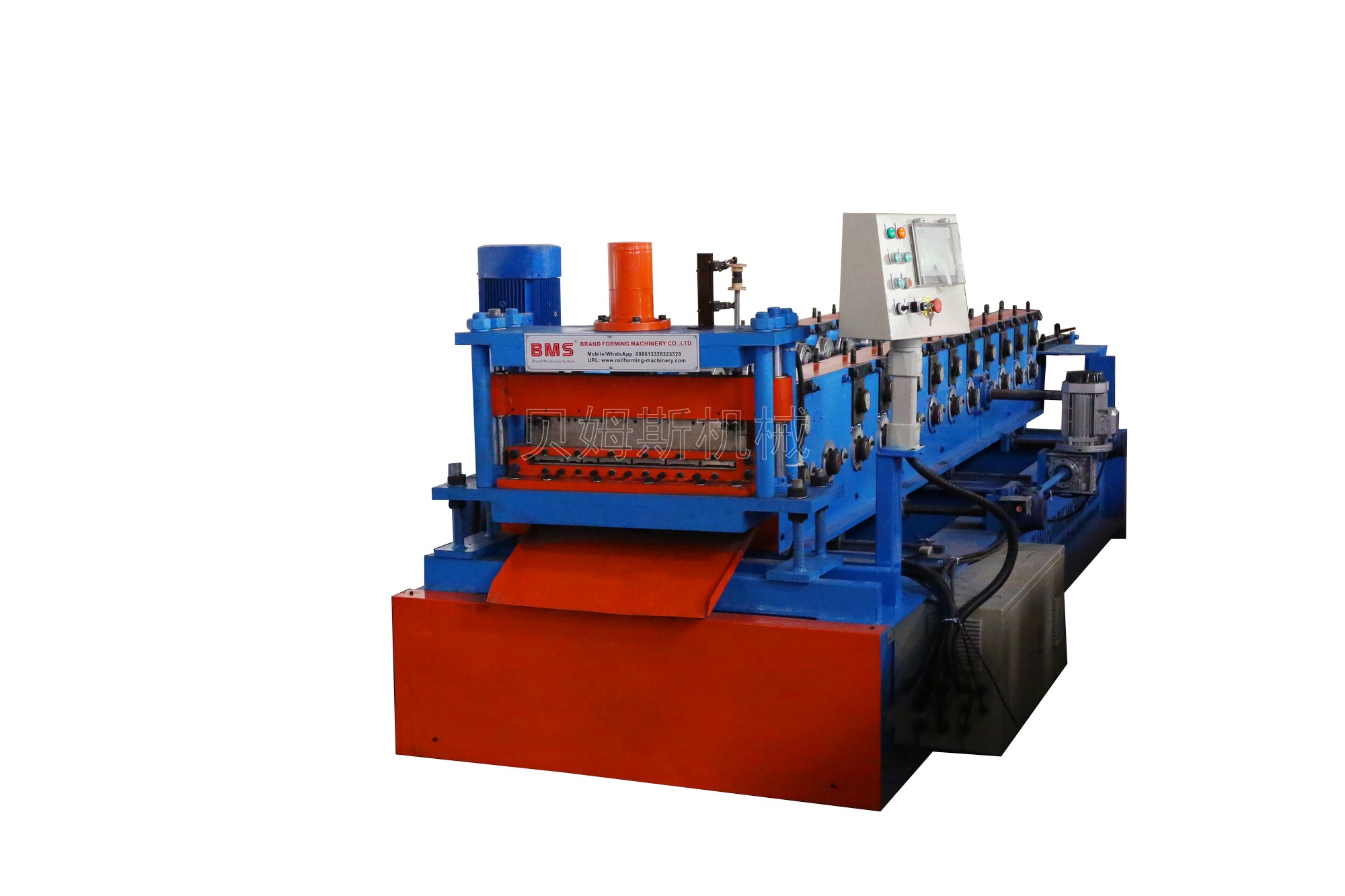

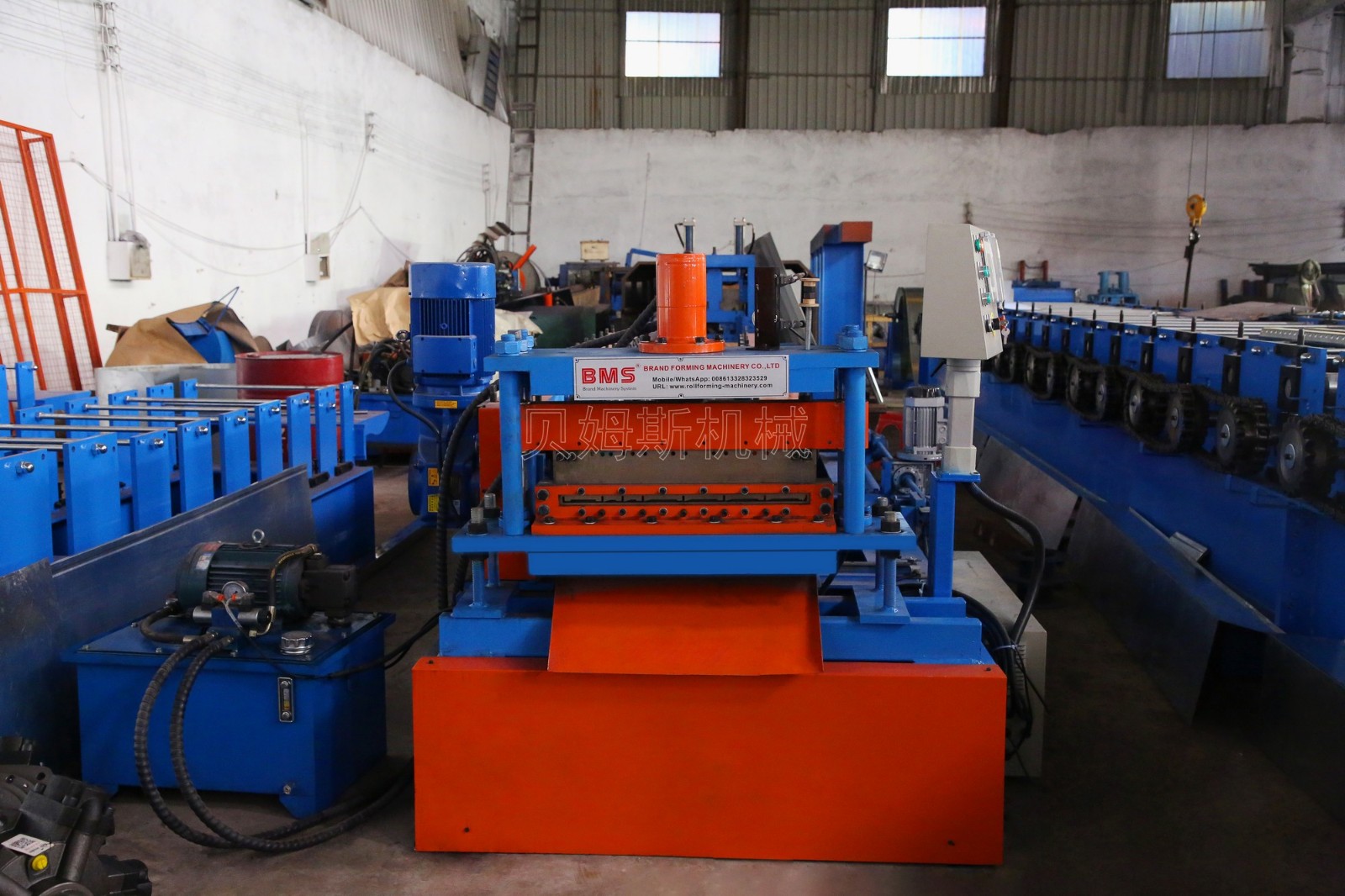

三、电缆桥架盖板设备C100-600全景图



设备详情图_00007

设备详情图_00008


设备详情图_00006


设备优势:

①一机多板,节约投资与场地 ;自动换型提高生成效率

②部分辊轮共用,实现一机生产2种类型的板型-桥架板与盖板,节省设备投资与场地费用

③辊轮采用GCr15轴承钢精加工后淬火处理,并镀硬铬,使用寿命10年以上

④四个主电机传动,居中换型,又快又稳


四、电缆桥架盖板设备C100-600部件图


电缆桥架盖板设备进料导向


『进料导向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

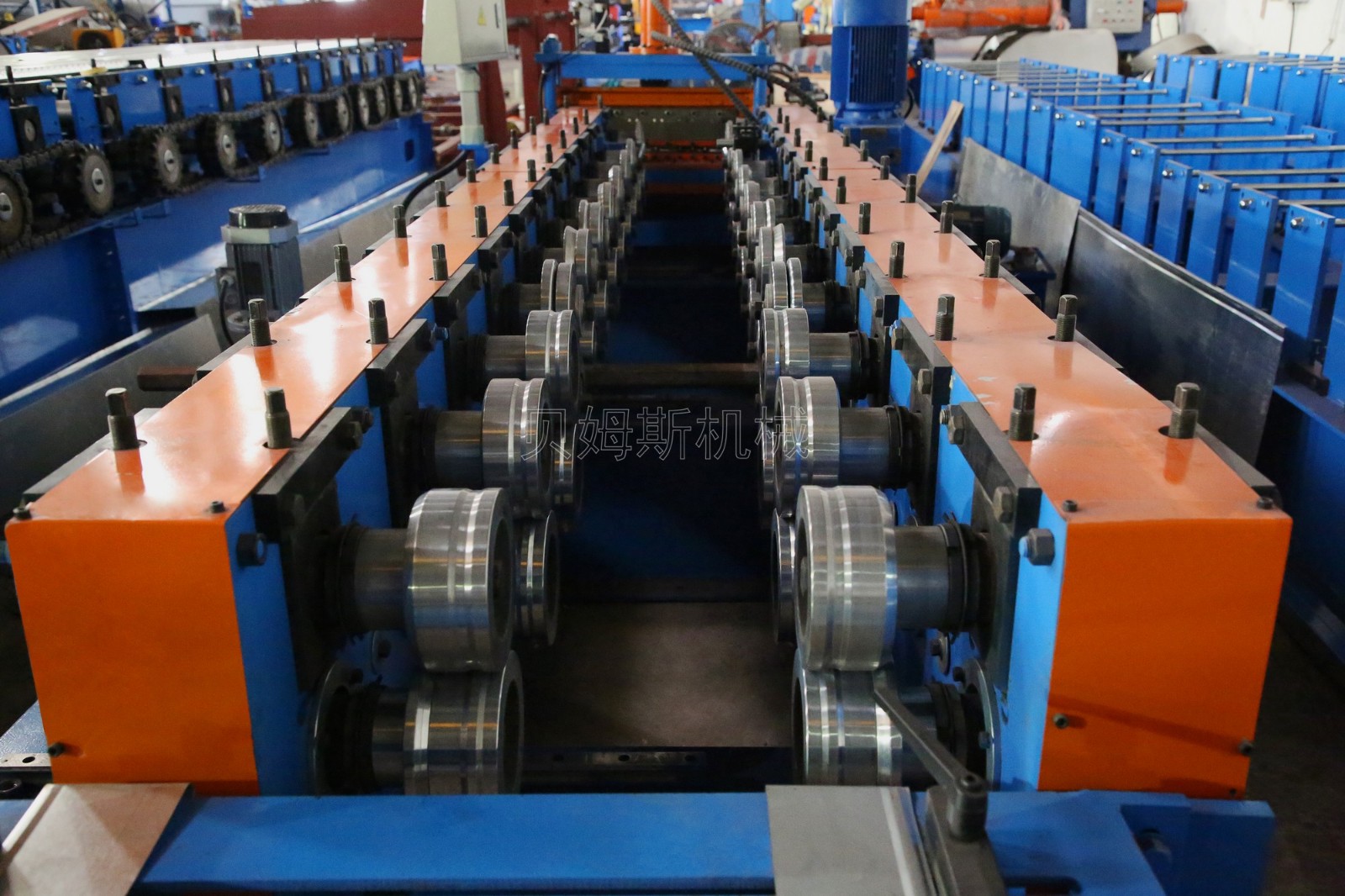

电缆桥架盖板设备成型辊轮图


『成型辊轮』

①辊轮材质: 45#钢,热处理

②电机功率:使用主电机7.5KW 配油泵电机4KW链轮传动辊压。

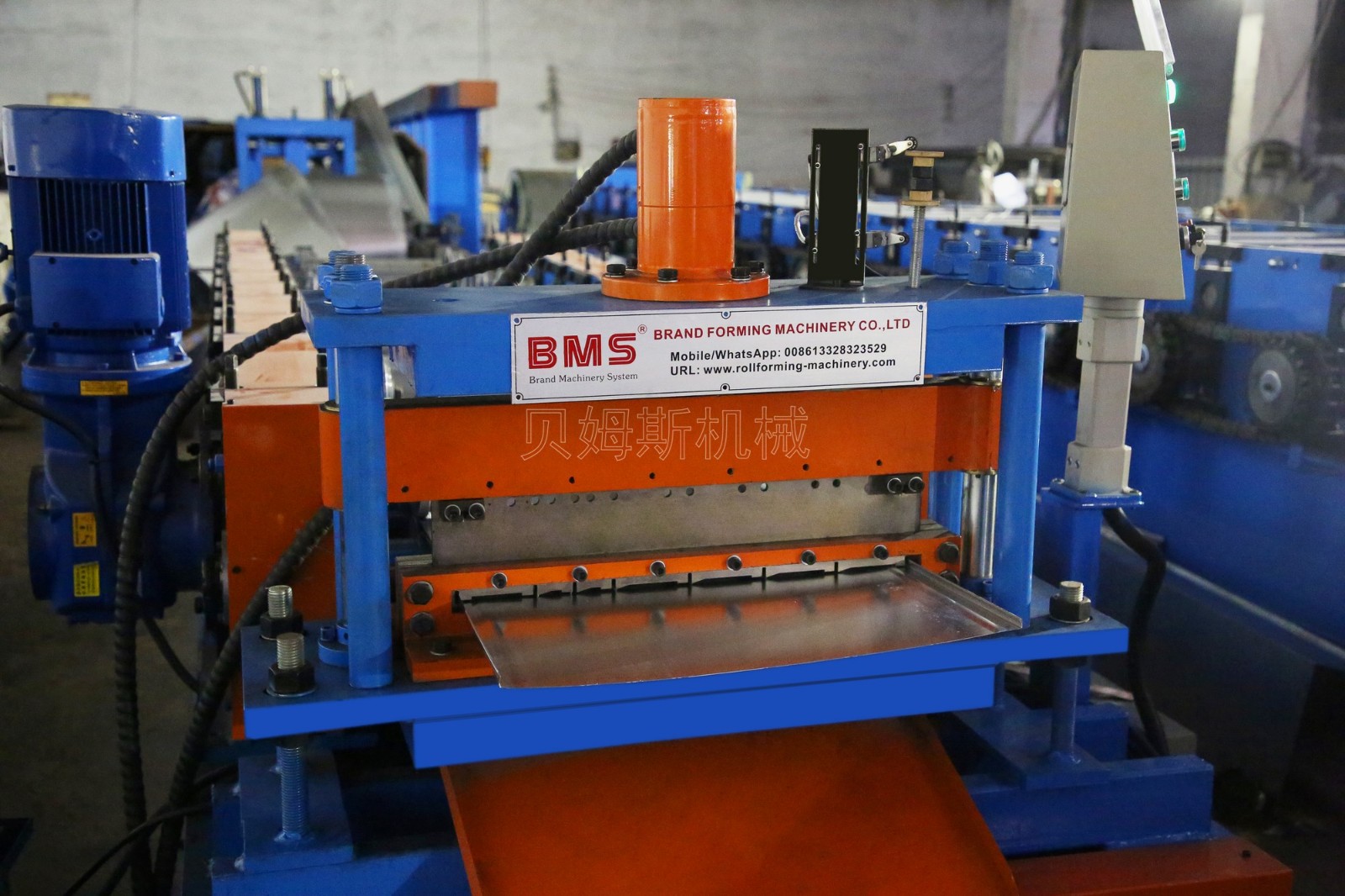

电缆桥架盖板设备成型后剪图


『成型后剪』

①导向机构:使刀架剪切平稳,切口无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

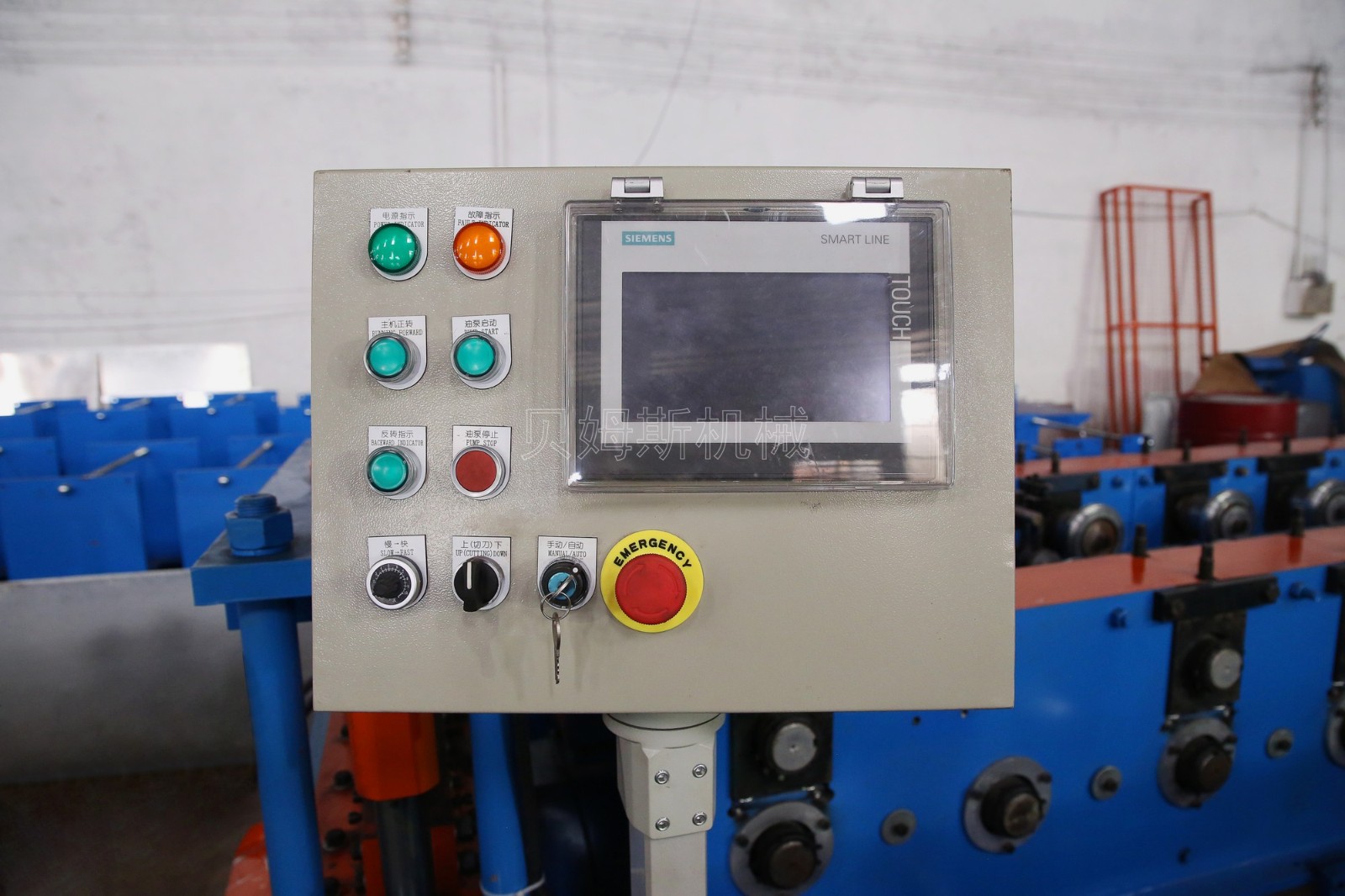

电缆盖板设备PLC控制柜


『PLC控制柜』

① P L C :采用西门子高精度PLC电子装置。

②变频器:西门子重载变频器,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用西门子输入生产数据,自动完成生产要求。


五、电缆桥架盖板设备C100-600成型用途

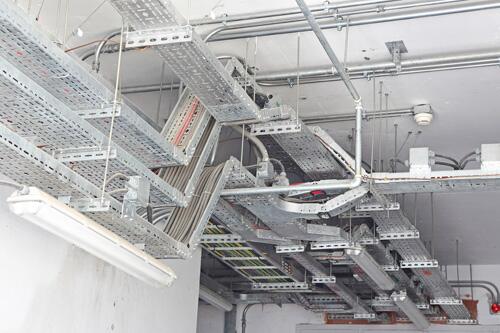

电缆桥架盖板设备是用于生产电气行业相关的电缆桥架,常用于搭建光电通讯、机房电气、电路、电缆设备的盖板等领域
