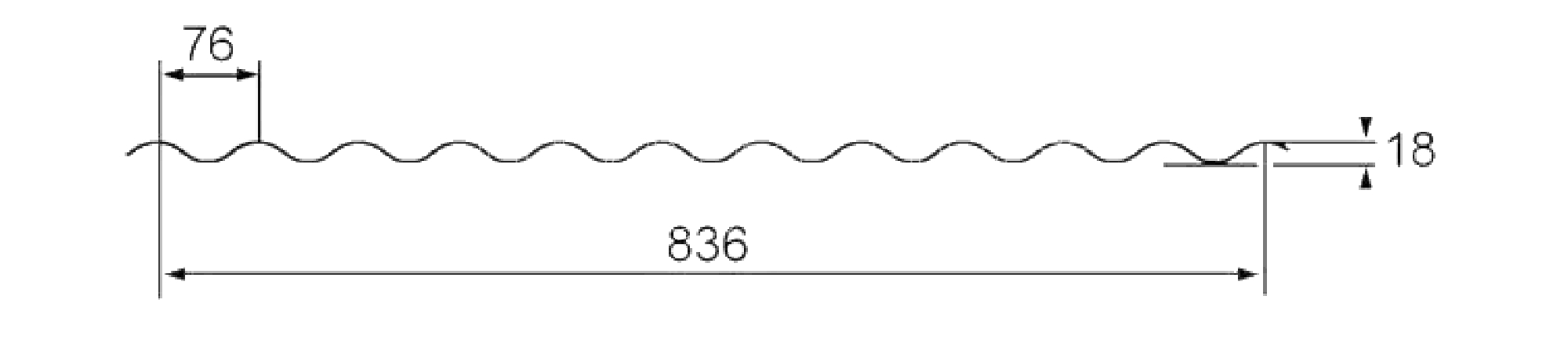

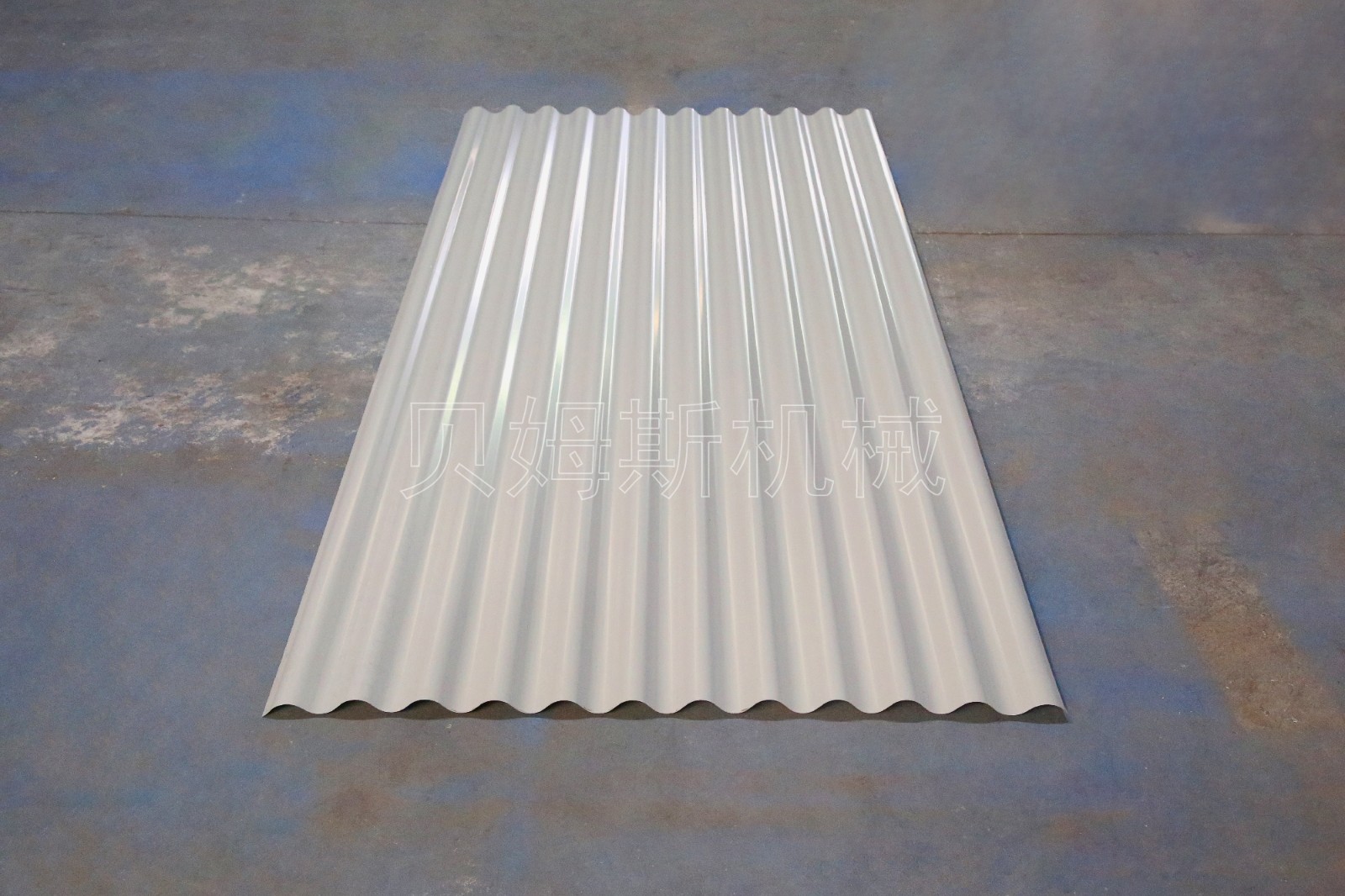

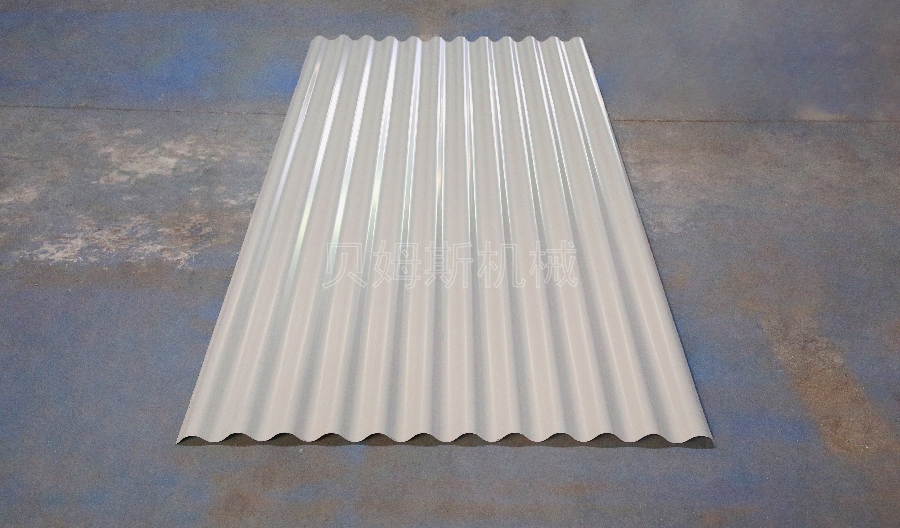

一、波浪板机YX18-76-836版型

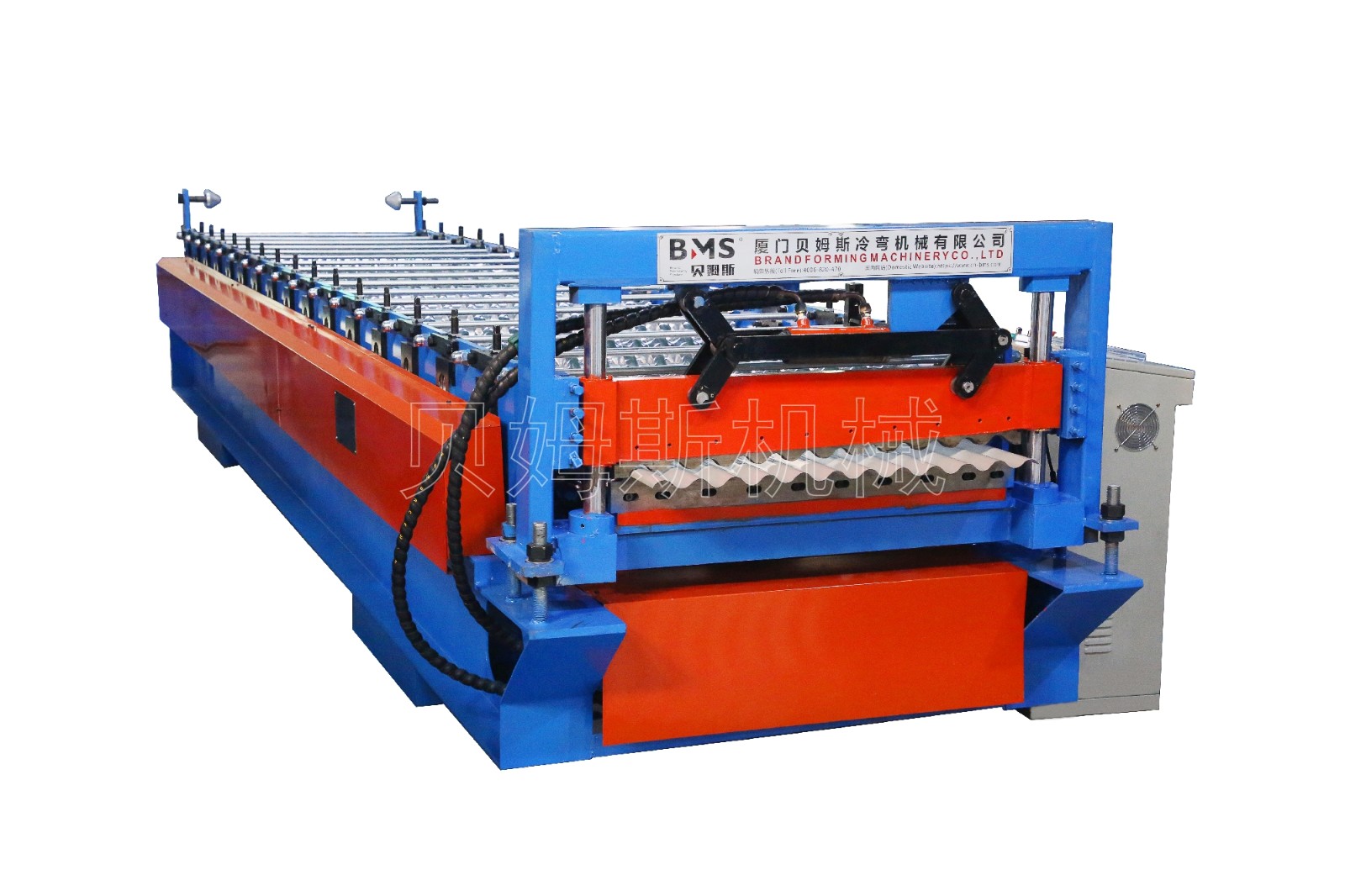

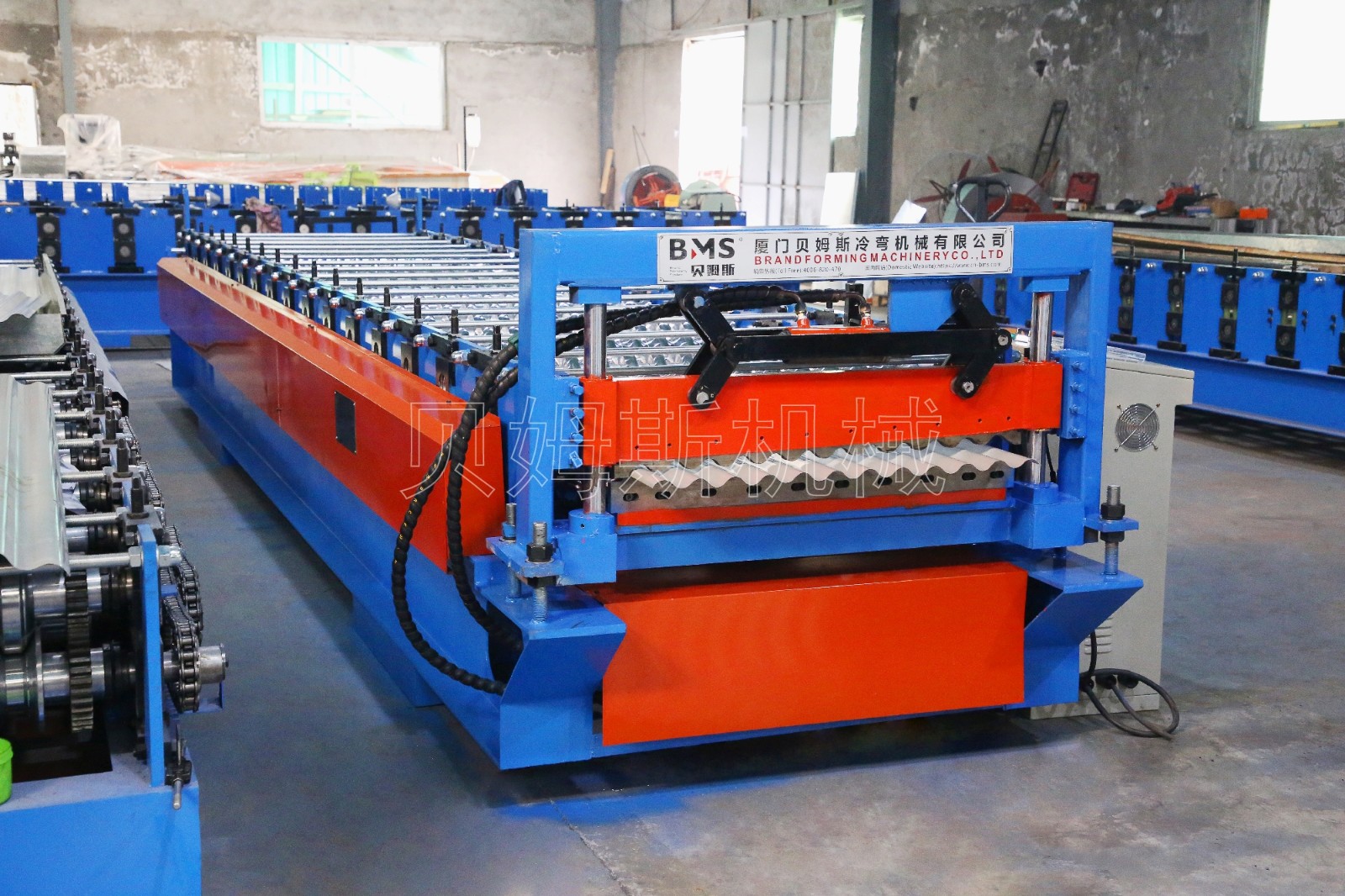

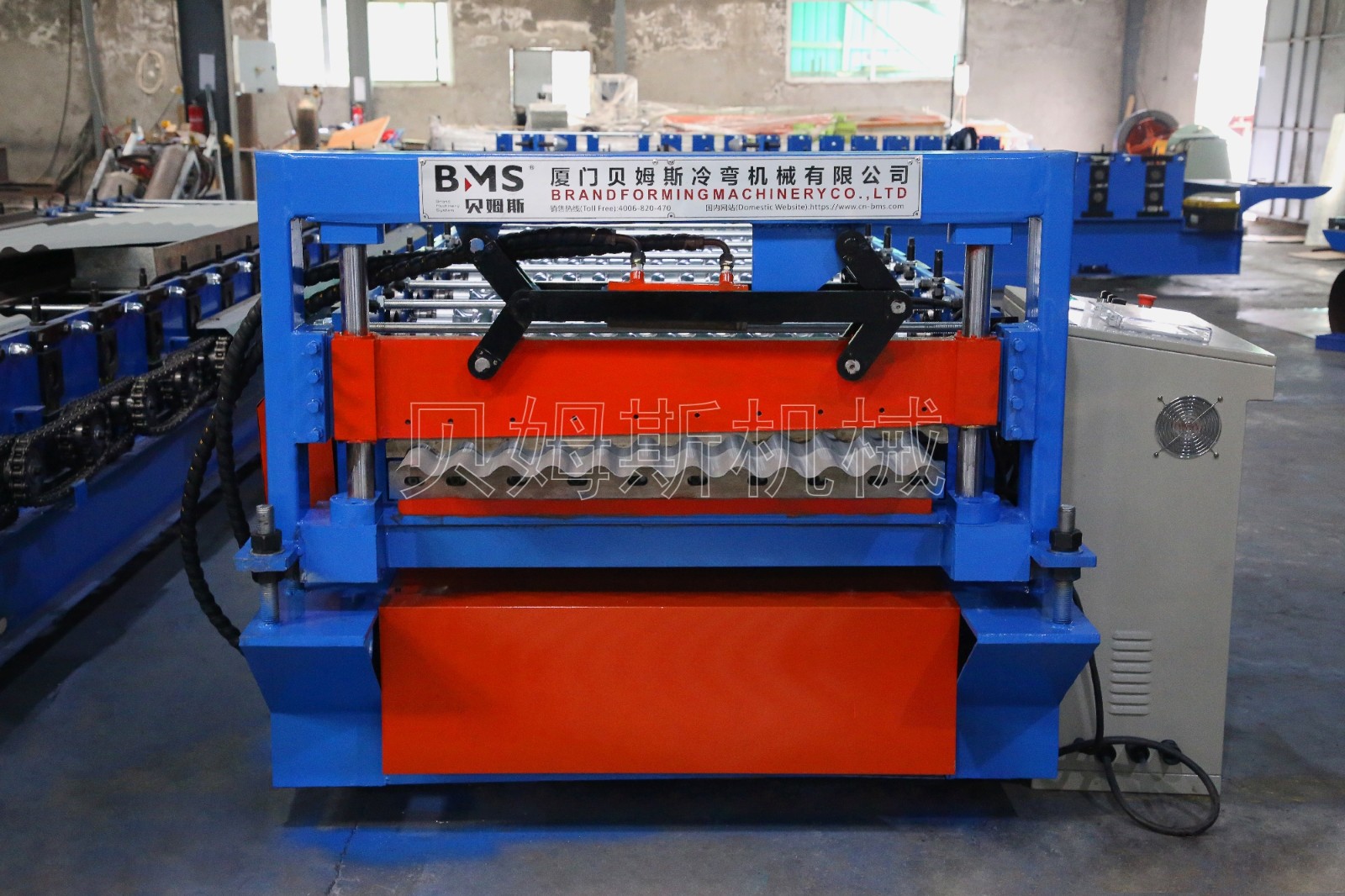

二、波浪板机YX18-76-836设备全景图
三、波浪板机YX18-76-836设备部件图

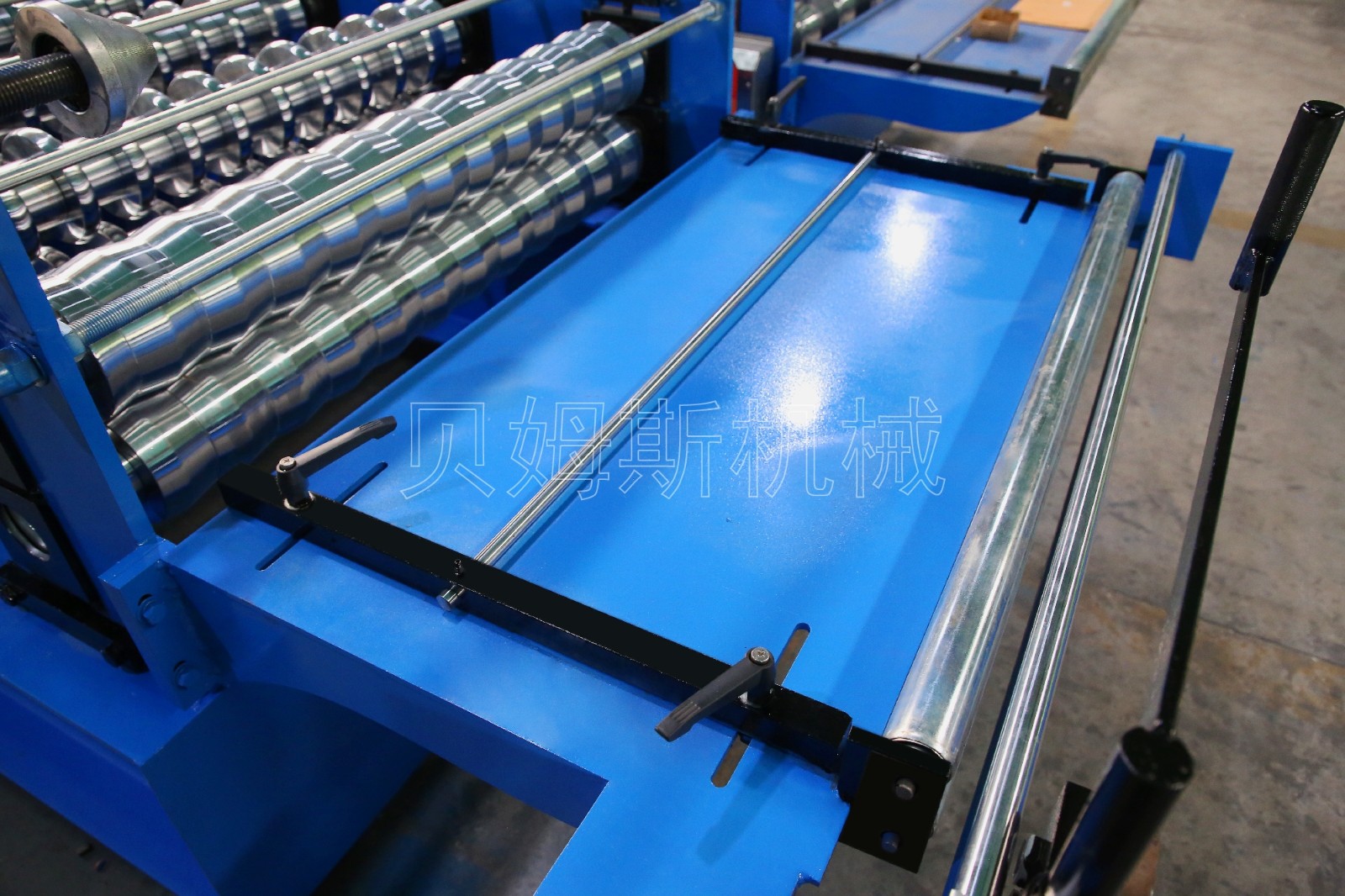

『进料装置』
①定位板:调节两端的位置,使其符合进料宽度。
②导向辊:使料卷递进的过程更加平整顺畅。
③手拉前剪:对料卷的用量,进行前段手动剪切。
『辊轴组件』
①主轴直径: φ75mm 45#圆钢。
②辊轮材质:材质:45钢: 粗车，CNC精车，镀硬铬，拉丝抛光。
③机座拉杆:直径：φ22mm 镀锌/镀装饰铬。
④电机功率:使用主电机7.5KW配油泵电机4KW链轮传动辊压。

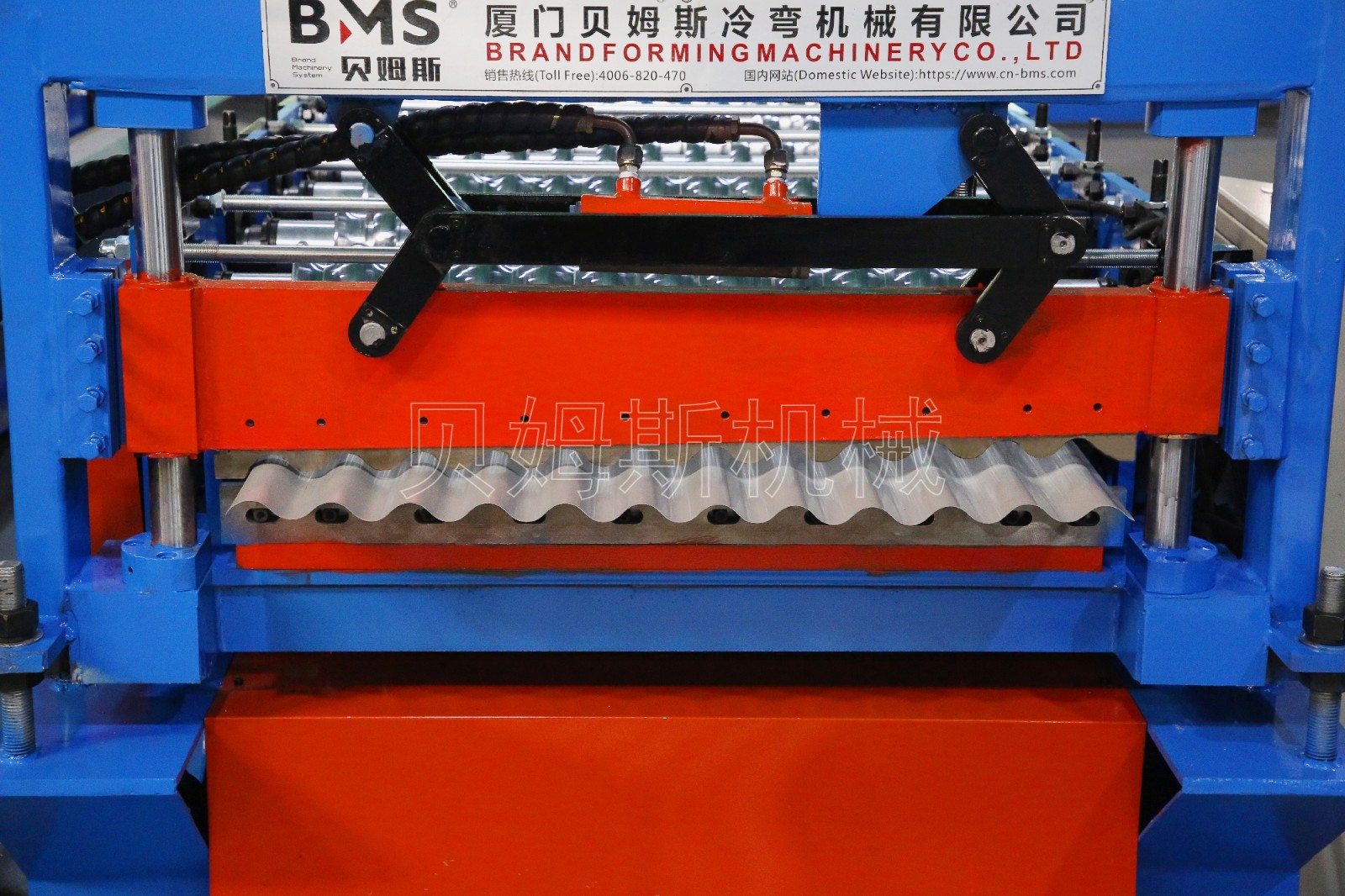

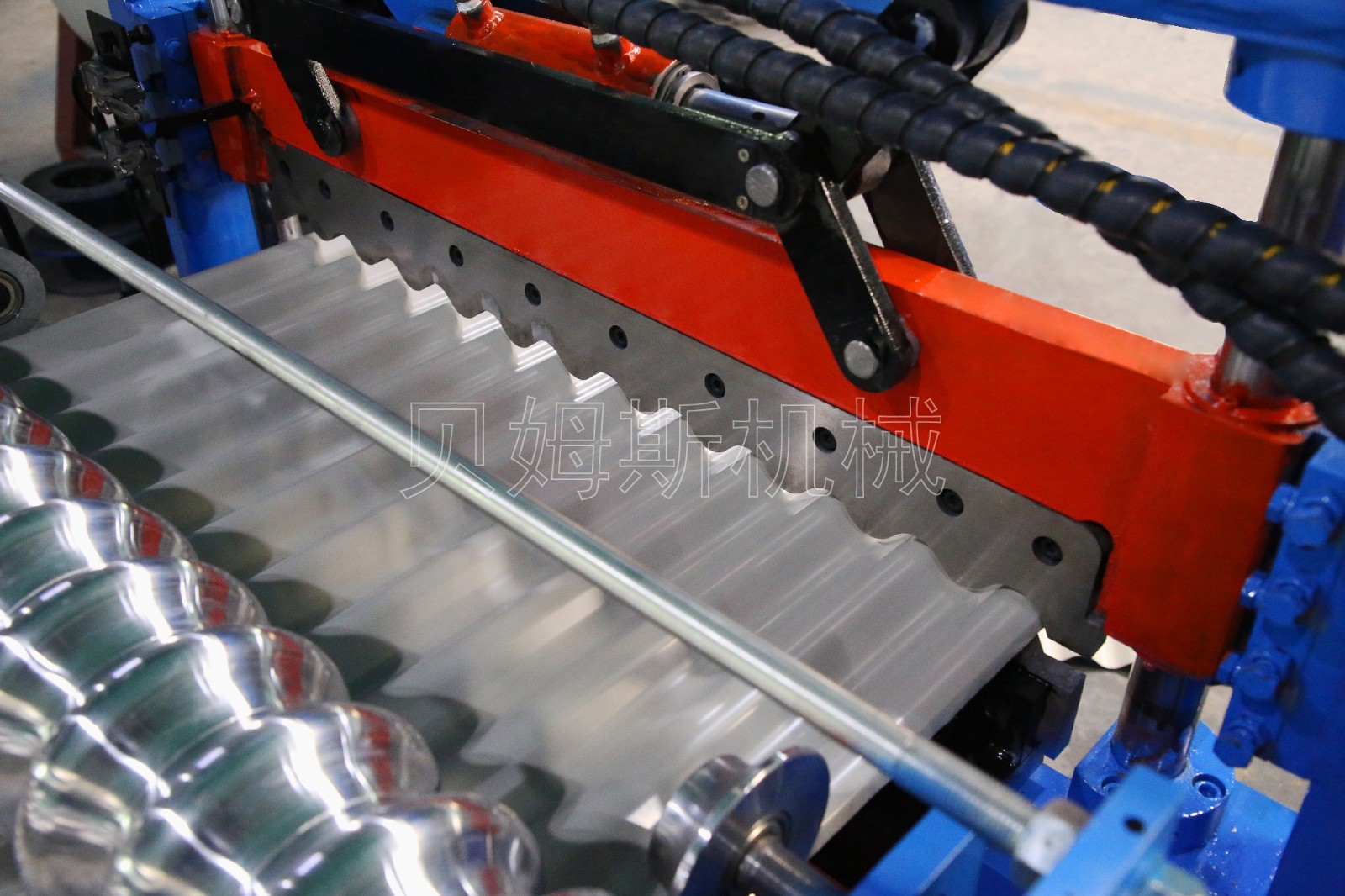

『成型后剪』
①导向机构:双导柱滑轨,使剪切过程更加平稳。
②铸铁刀座:减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗车后退火处理,精加工

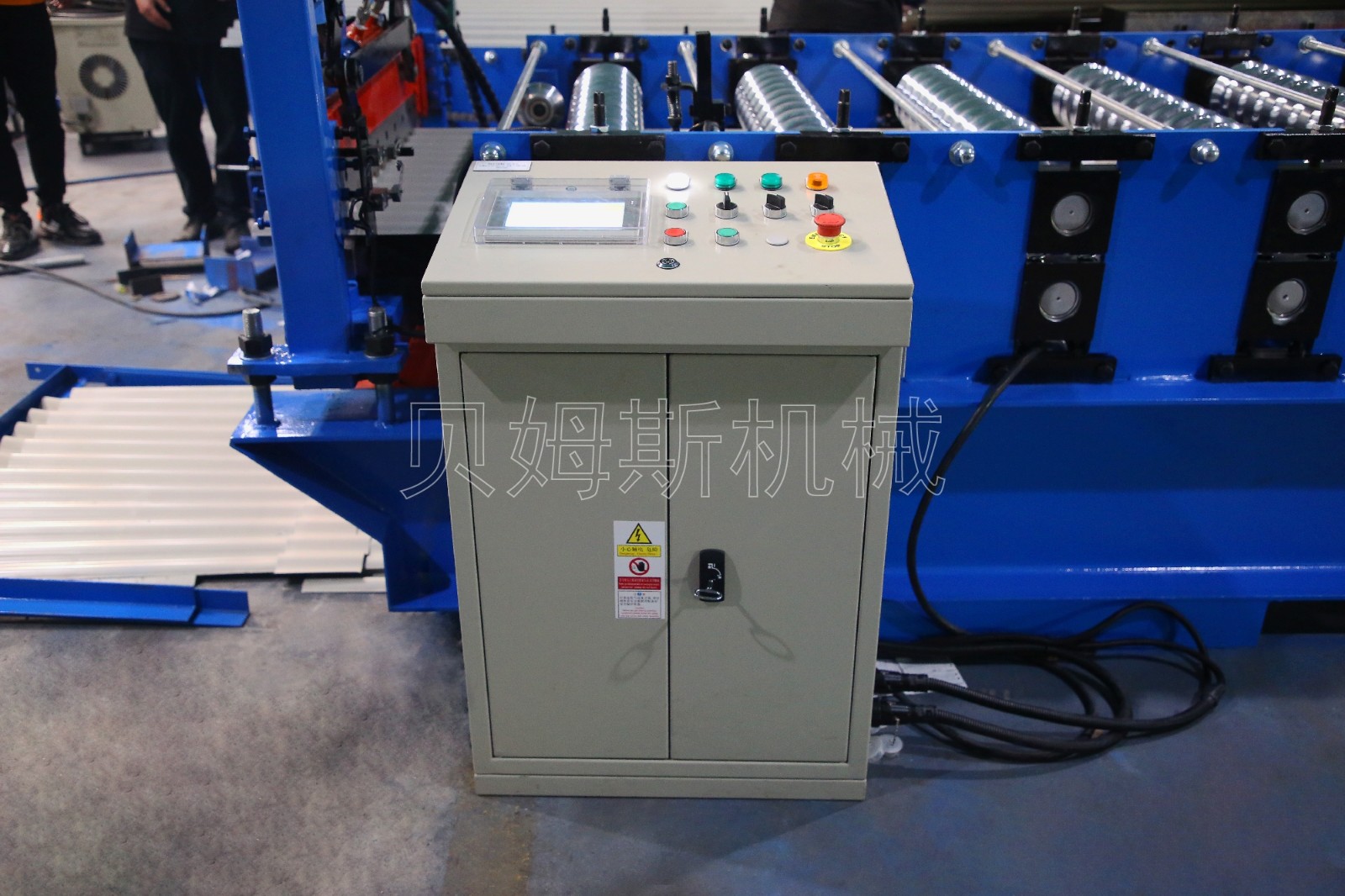

『PLC控制柜』
① P L C :采用施耐德/台达高精度PLC电子装置。
②变频器:施耐德/台达器,运行高效恒稳。
③控制元件:施耐德电子,使用寿命长,故障率低。
④触屏操控:采用KAUTO输入生产数据,自动完成生产要求
四、波浪板机YX18-76-836成型用途

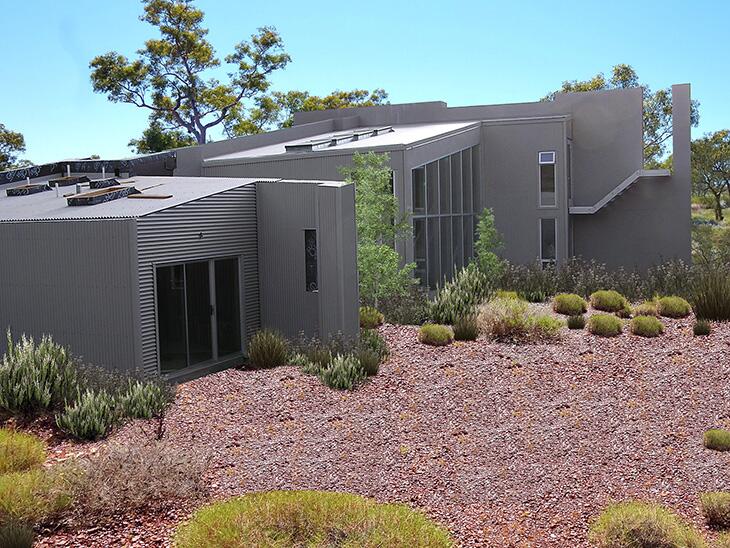

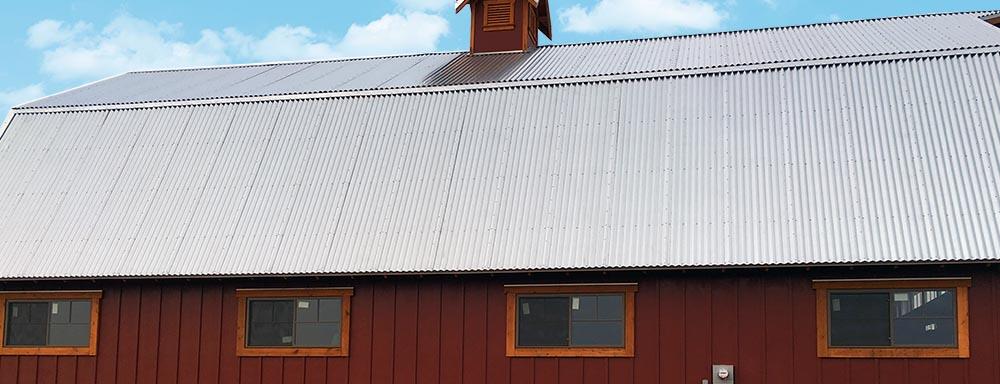

YX18-76-836波浪板机是用于生产成品为“836波浪板”的彩钢波浪瓦生产线设备。多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板
