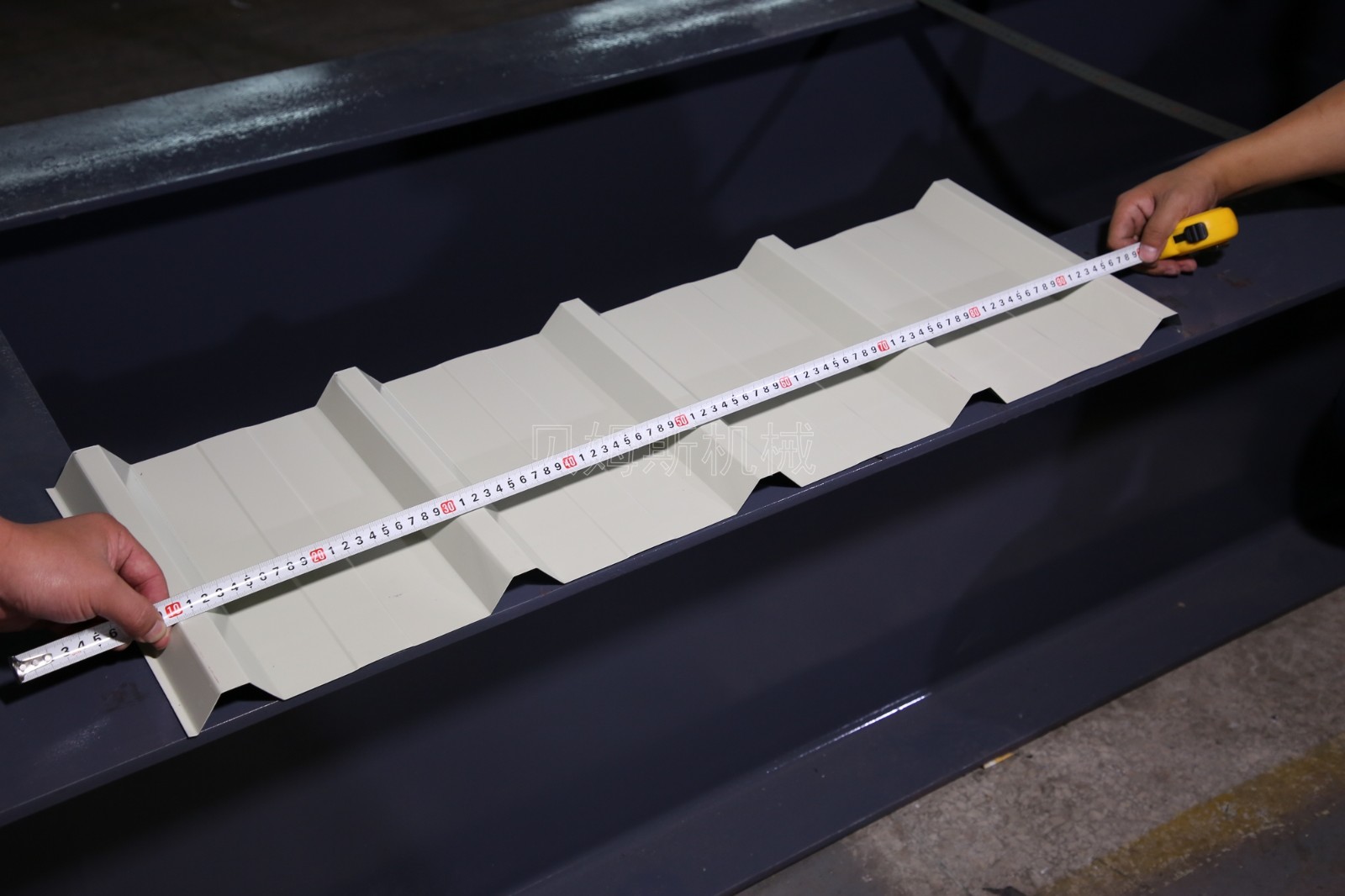

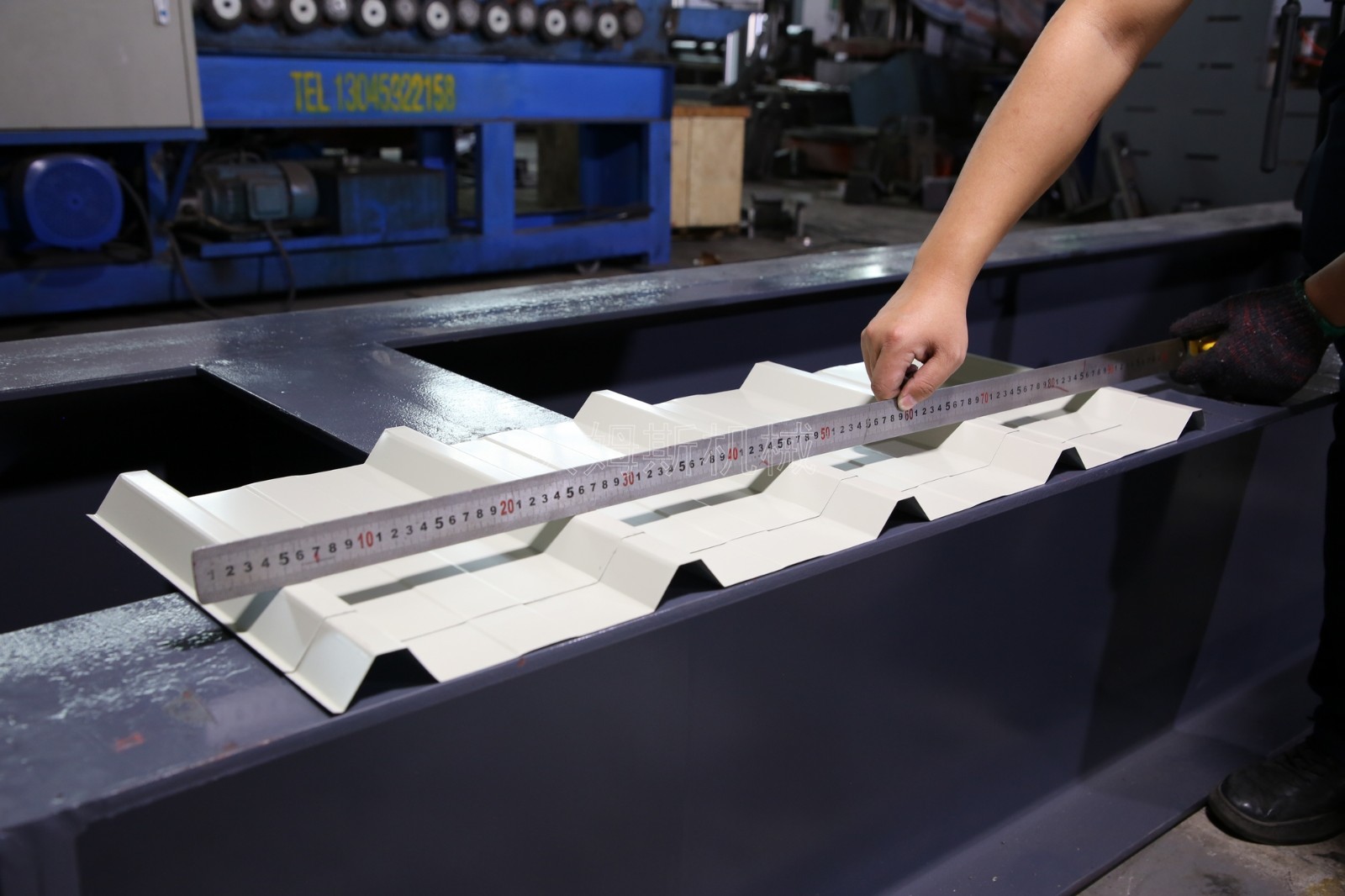

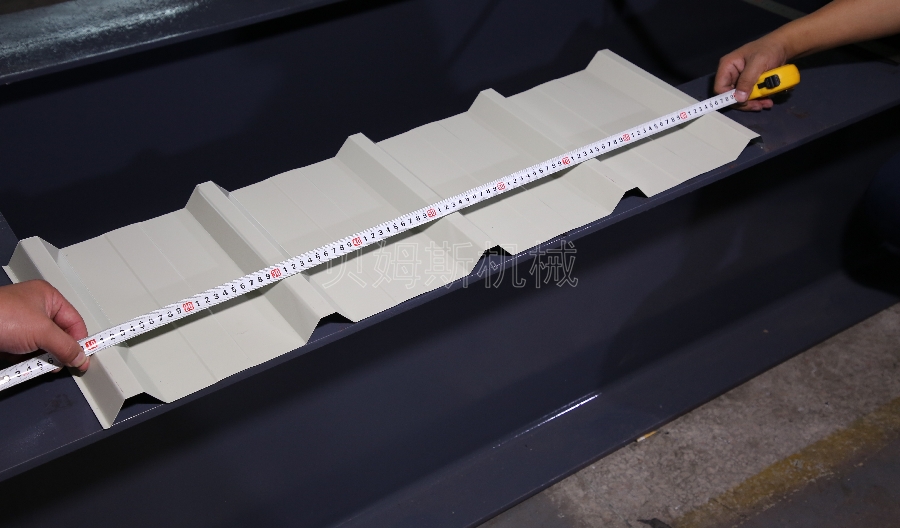

一、屋面板机XY25-207.5-830版型

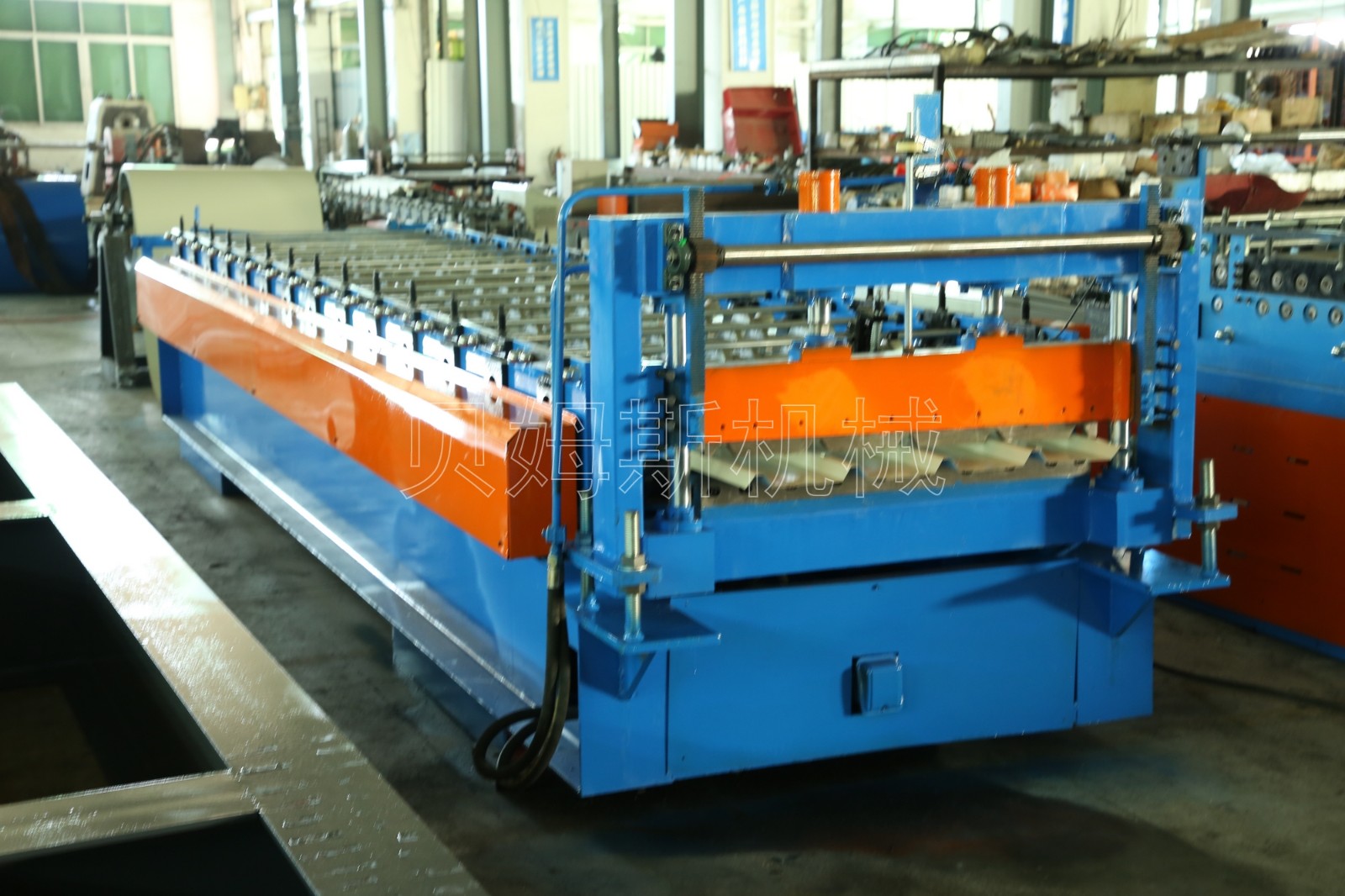

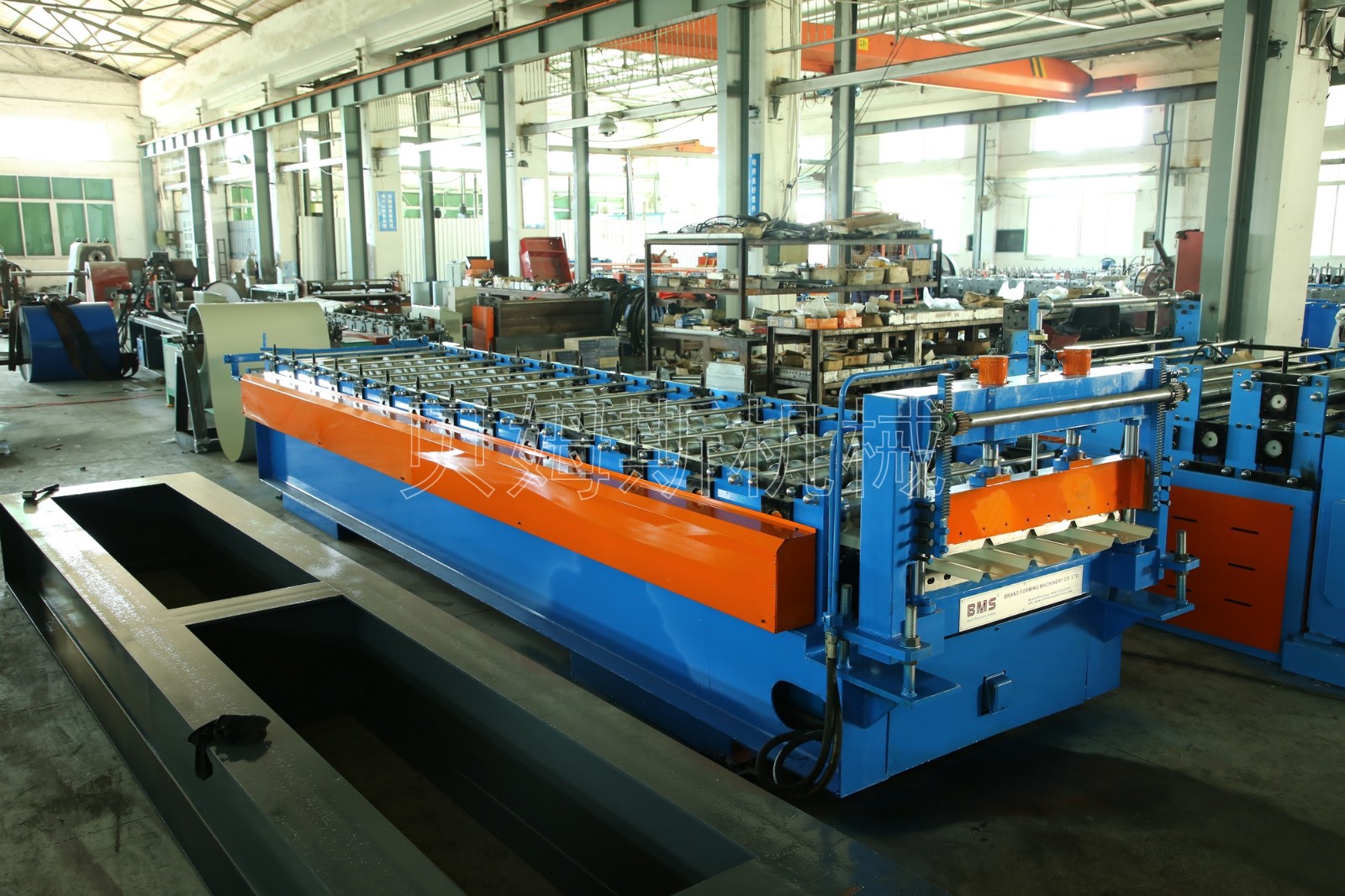

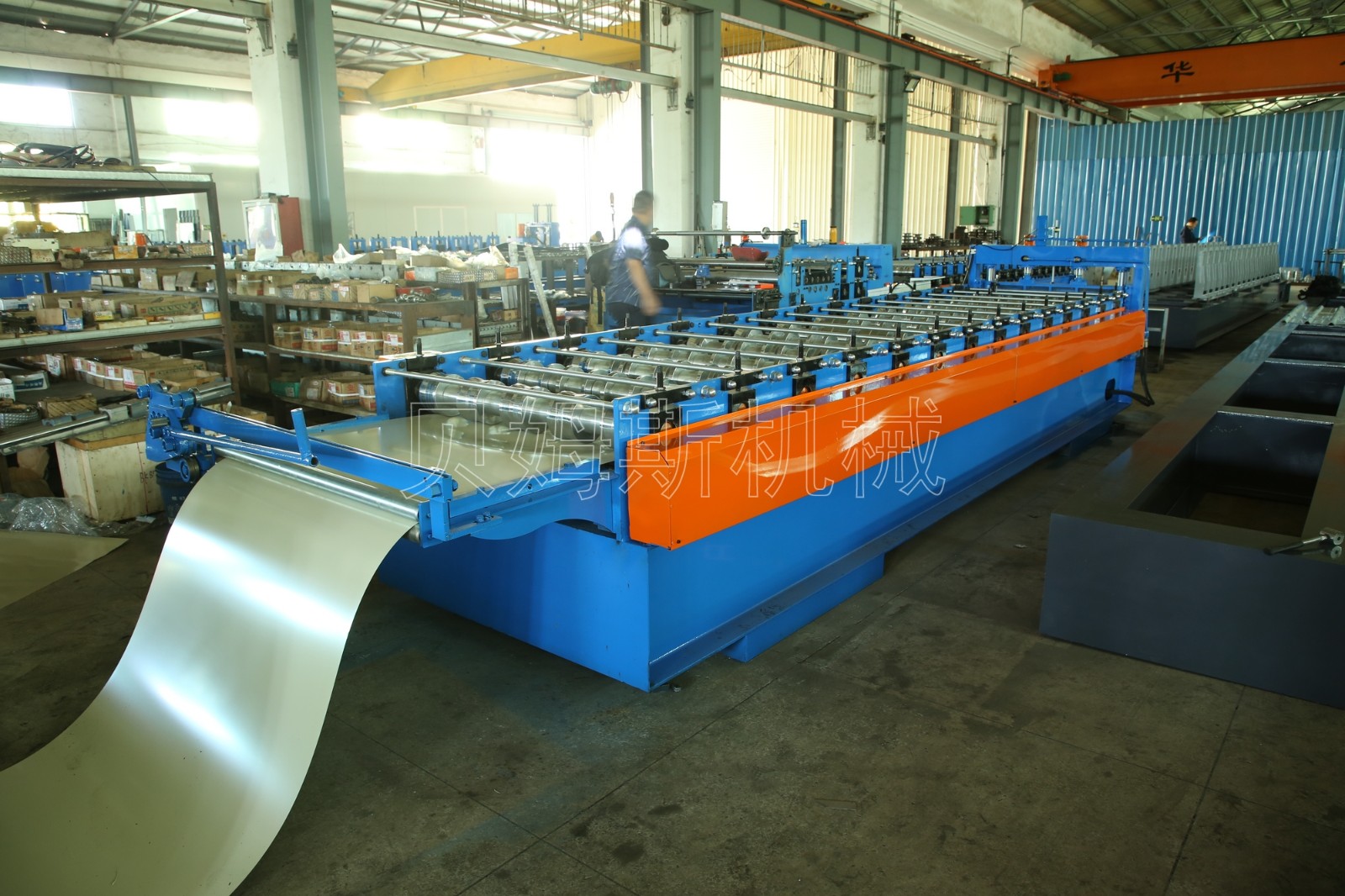

二、屋面板机XY25-207.5-830设备全景图
三、屋面板机XY25-207.5-830设备部件图

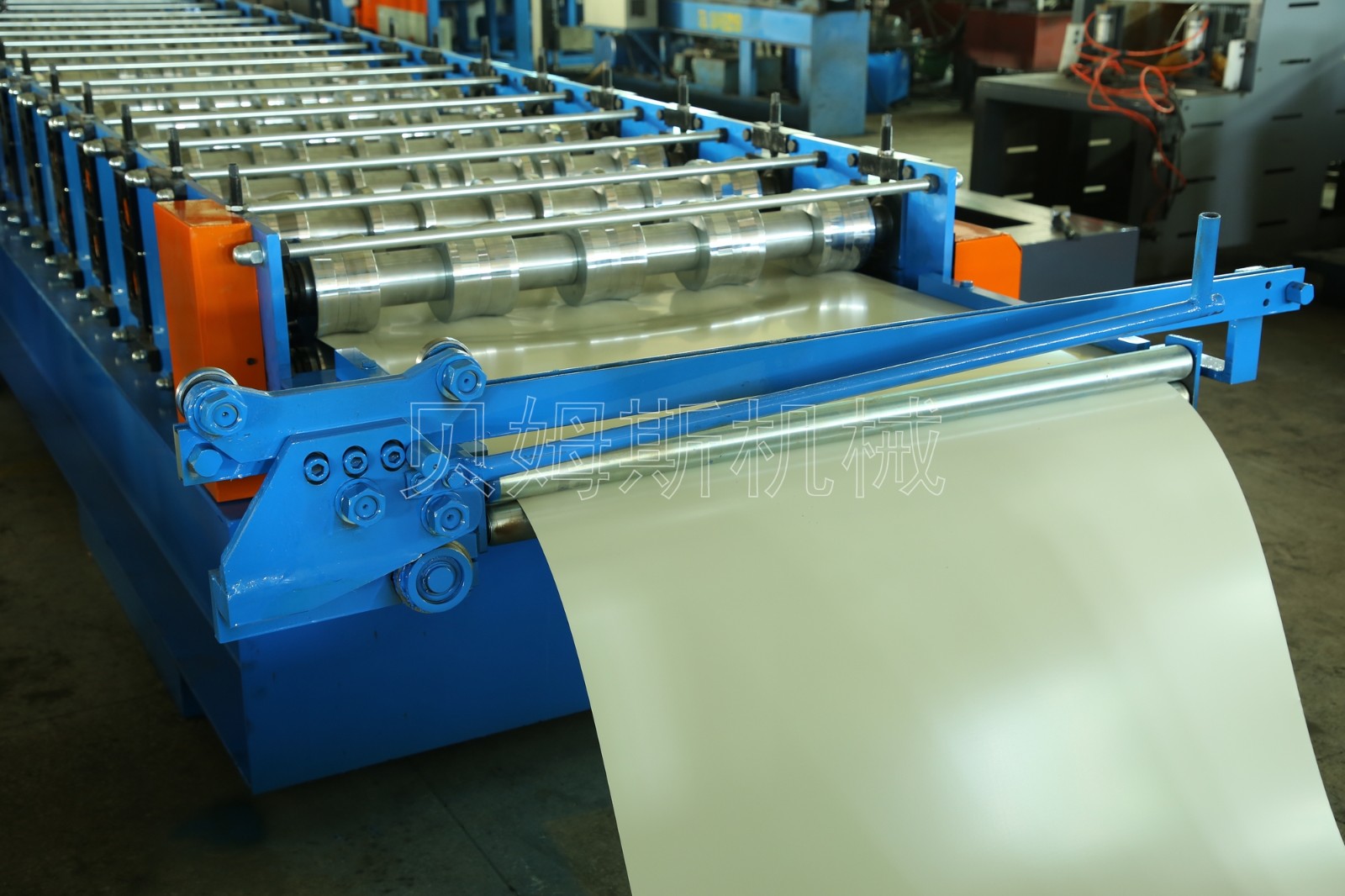

『进导料向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
④手拉前剪:对料卷的用量,进行前段手动剪切。

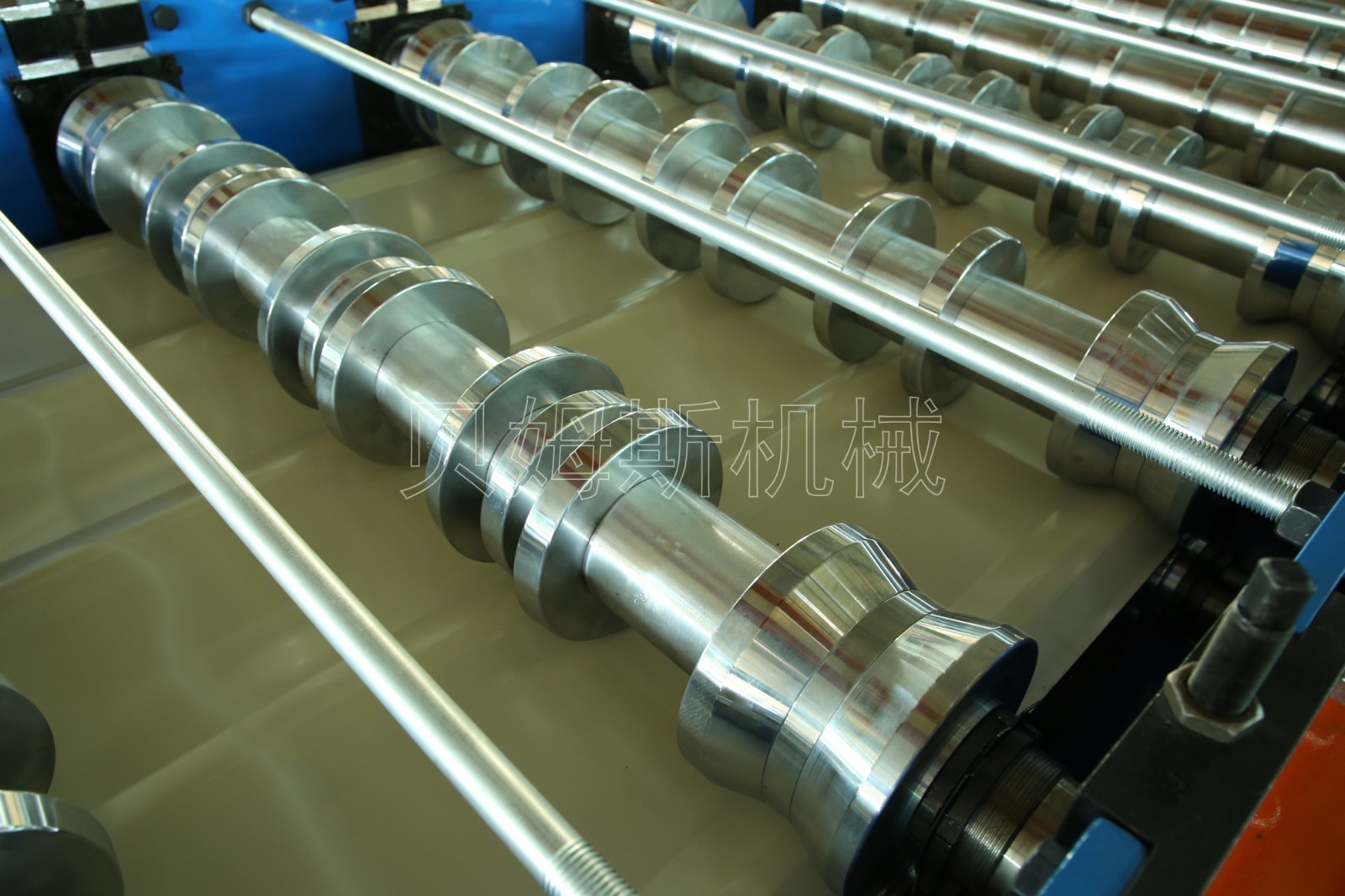

『辊轴组件』
①主轴直径: φ75mm, 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20圆钢，增加墙板两侧的刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

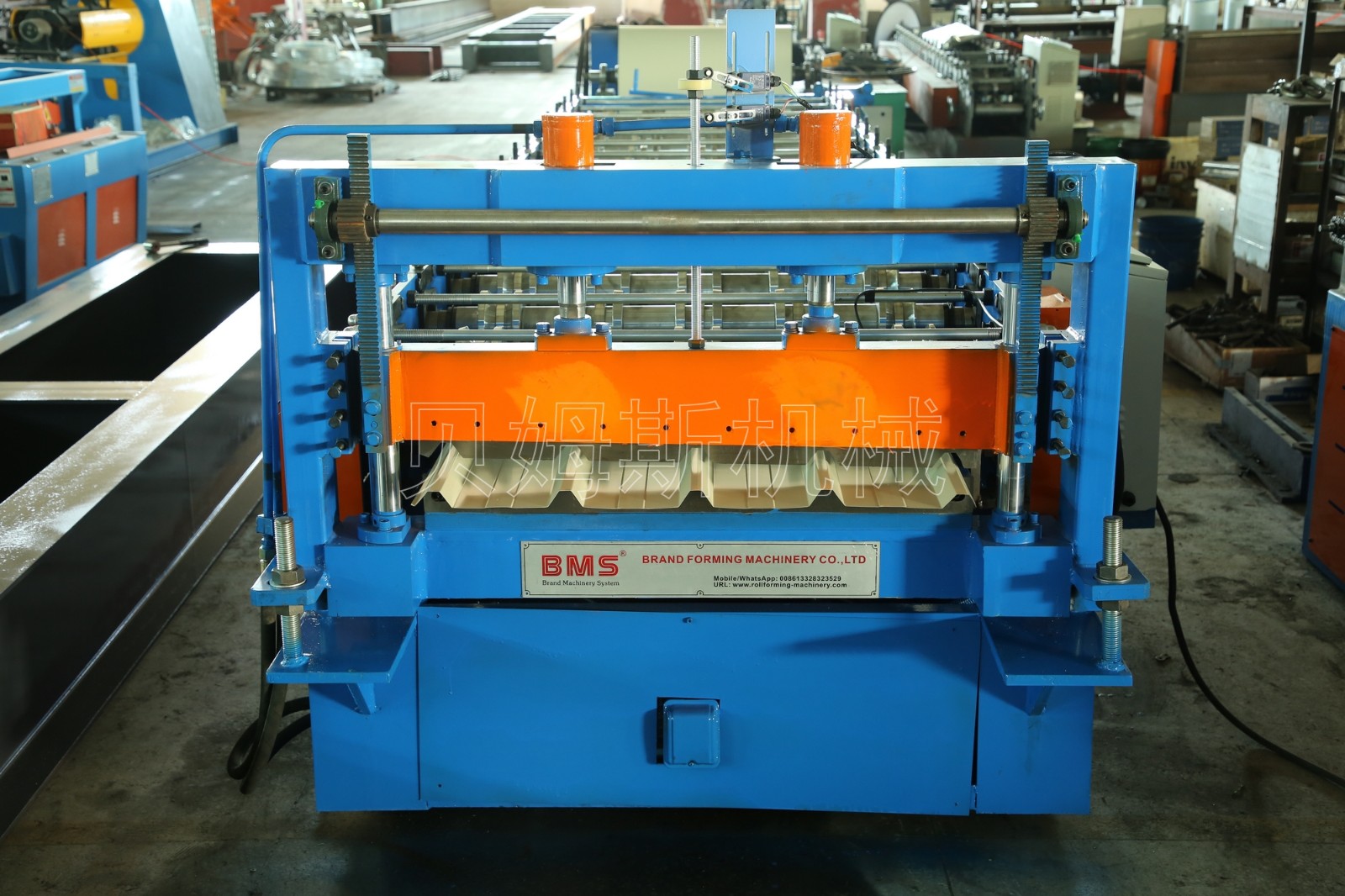

『成型后剪』
①导向机构:双导柱滑轨,剪切平稳,切口无变形。
②铸铁刀座:铸铁减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。
『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求
四、屋面板机XY25-207.5-830成型用途
830屋面板成型机是用于生产成品为“830穿透式屋面板”（穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来）多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板
