屋面板成型机YX23-190.5-762

设备型号:YX23-190.5-762
用料厚度:0.3-0.6mm
成型道次:18 道成型
成型速度:20-25m/min
用料材质:彩涂卷
材料强度:G550Mpa
驱动方式:链轮传动
电机功率:7.5KW
切刀材质:Cr12Mov 热处理制成
机座规格:H450 加脚100
电话

全国热线

18659295206

设备详情 / Introduction

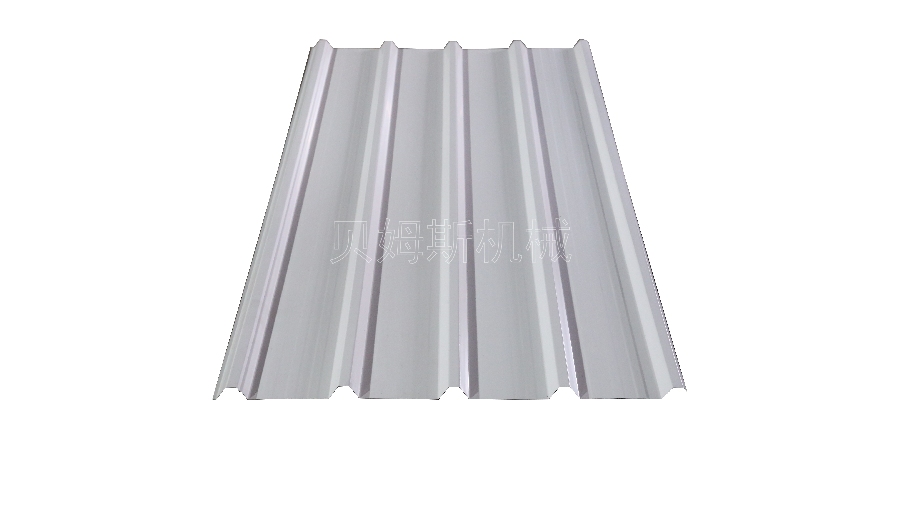

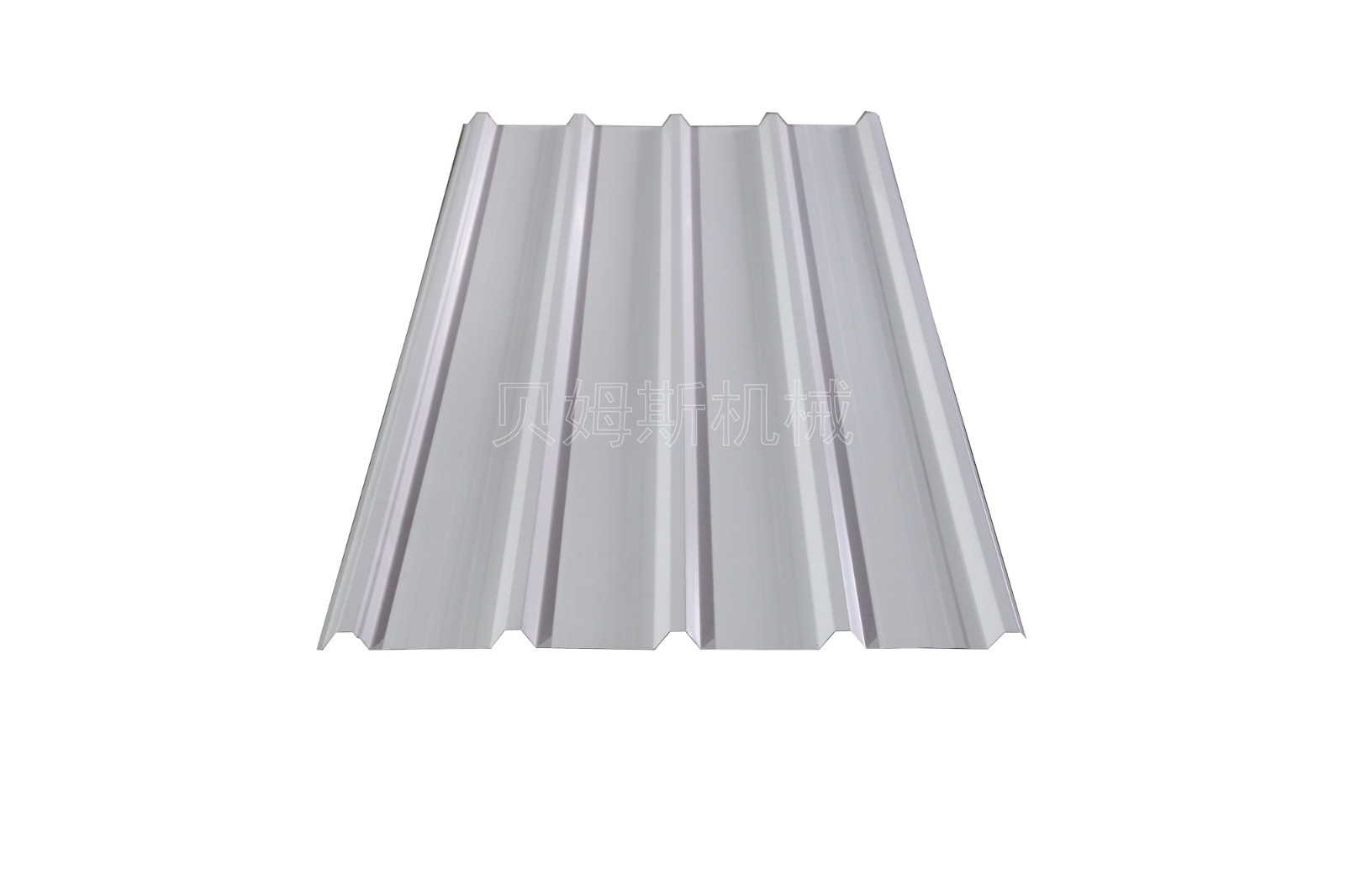

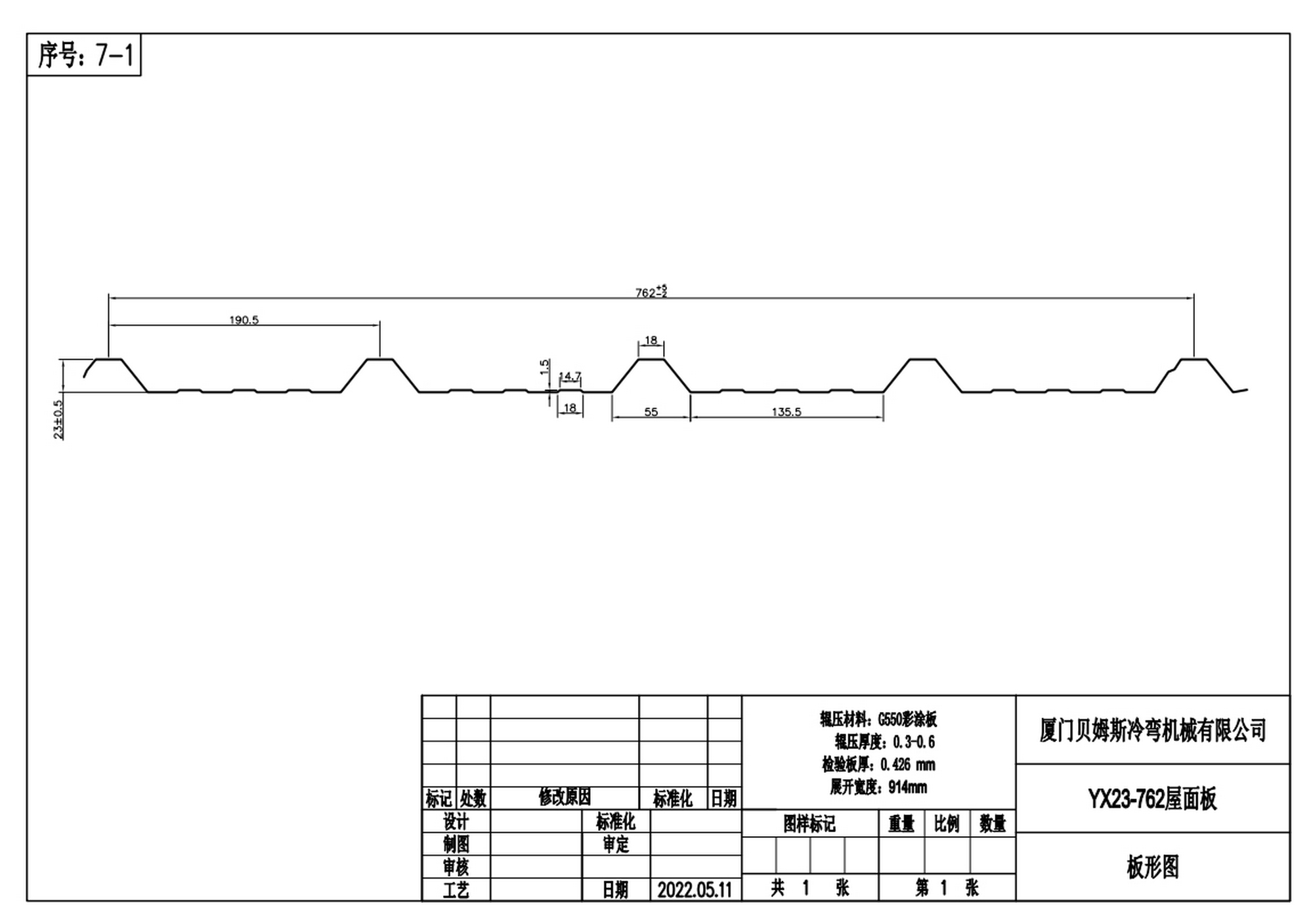

一、屋面板成型机YX23-190.5-762 版型


版型图_00003

版型图_00005

二、屋面板成型机YX23-190.5-762 视频展示

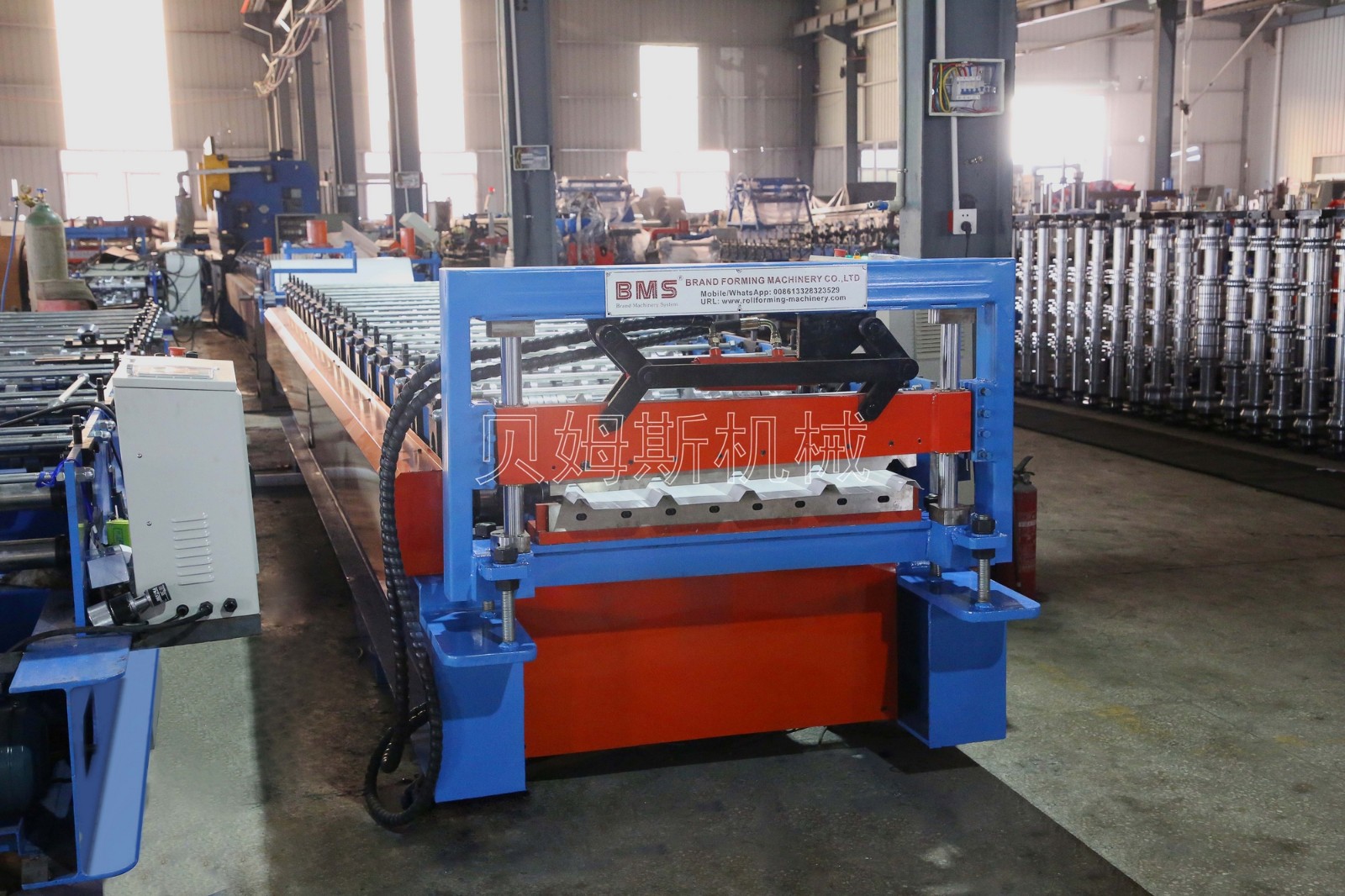

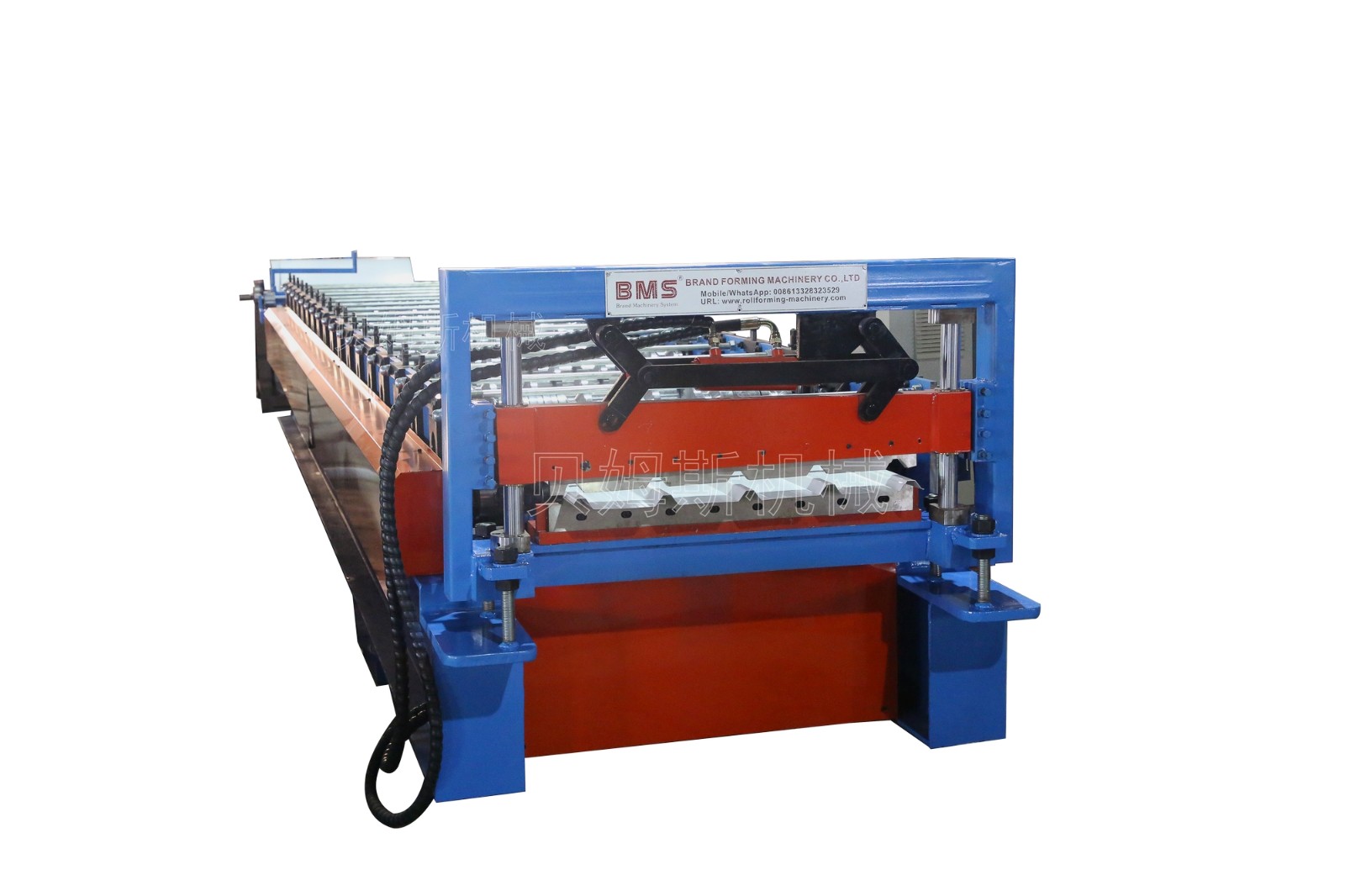

三、屋面板成型机YX23-190.5-762 设备全景图


设备详情图_00008



设备详情图_00007


设备详情图_00005


四、屋面成型机YX23-190.5-762 设备部件图

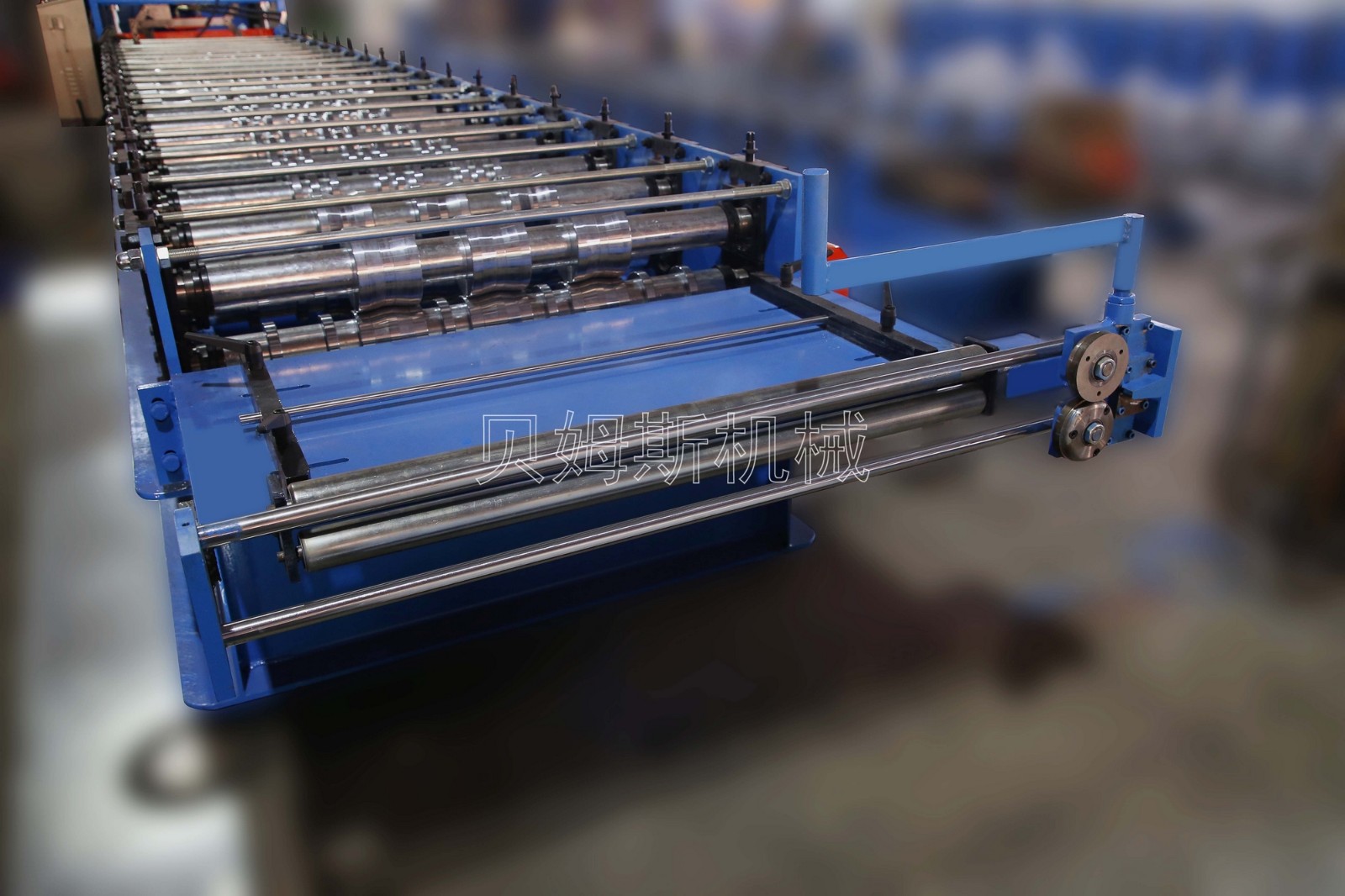

762屋面成型机进料装置图


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

③手拉前剪:对料卷的用量,进行前段手动剪切。

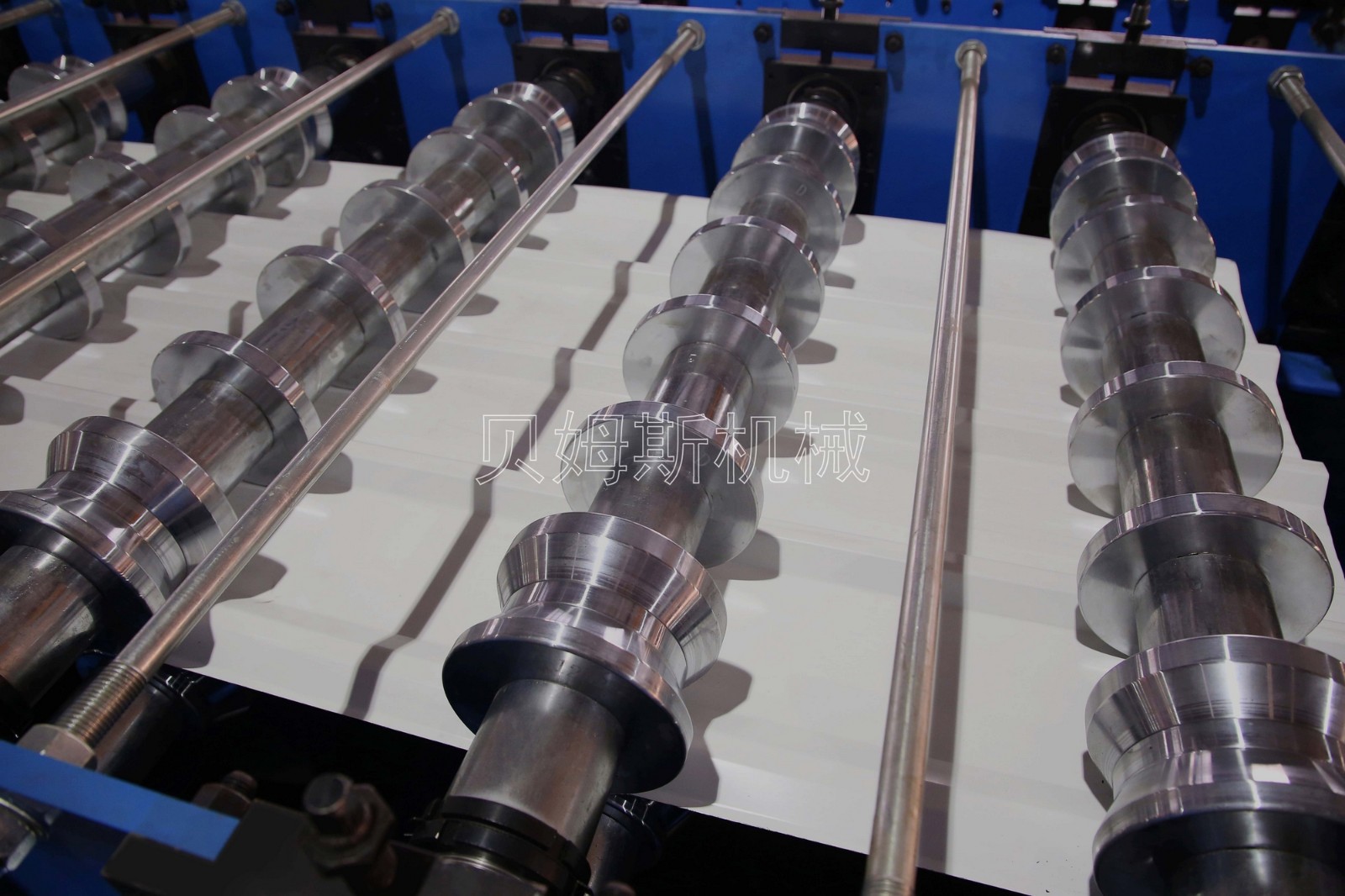

762屋面成型机辊轴组件图


『辊轴组件』

①主轴直径: φ75mm  ,45#圆钢 ,CNC精加工。

②辊轮材质:45#钢质,精加工后镀硬洛,拉丝抛光处理。

③电机功率:使用主电机7.5KW配油泵电机3.0KW链轮传动辊压。

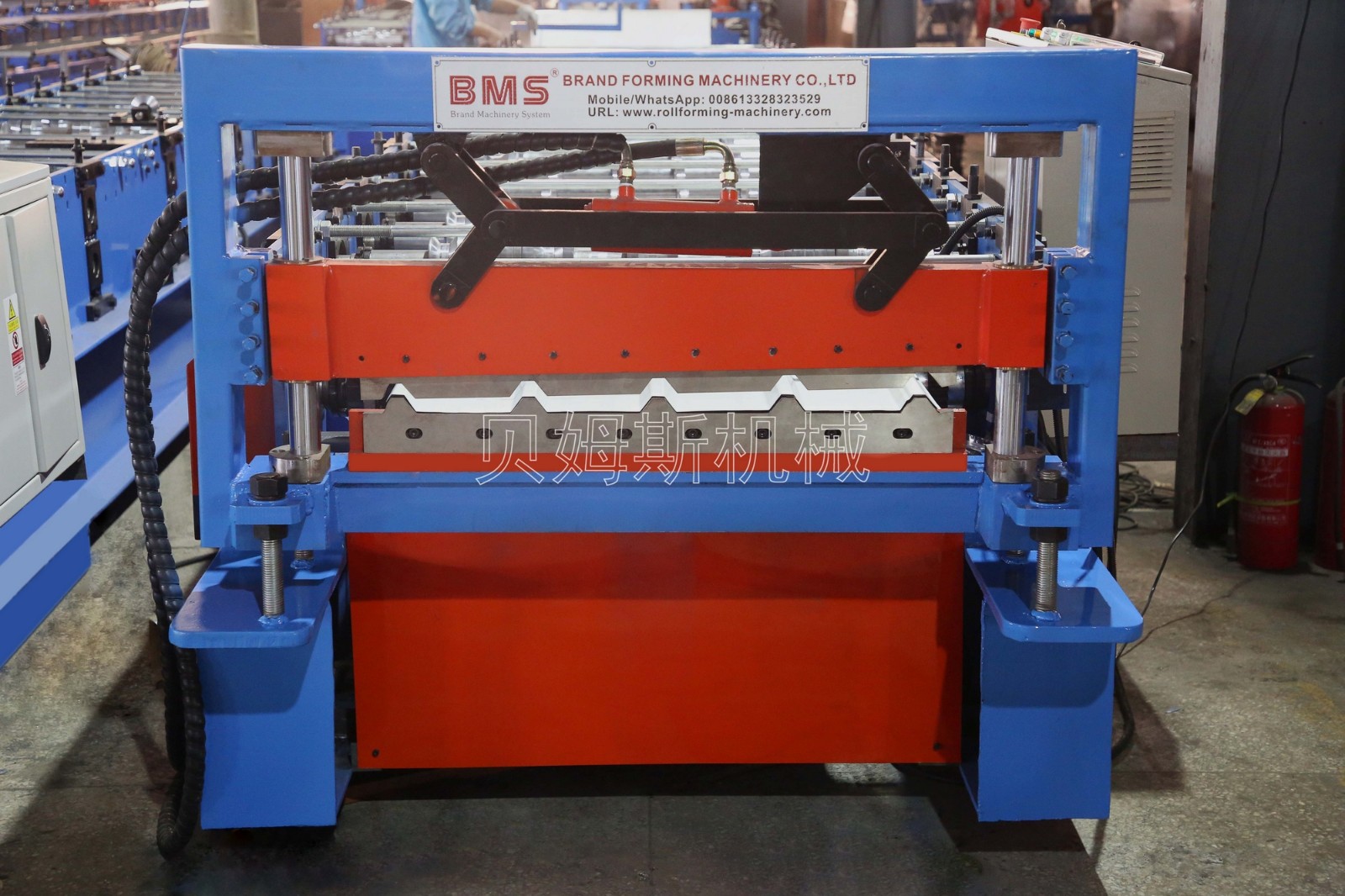

762屋面成型机成型后剪图


成型后剪』

①导向机构:使刀架剪切平稳,切口无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

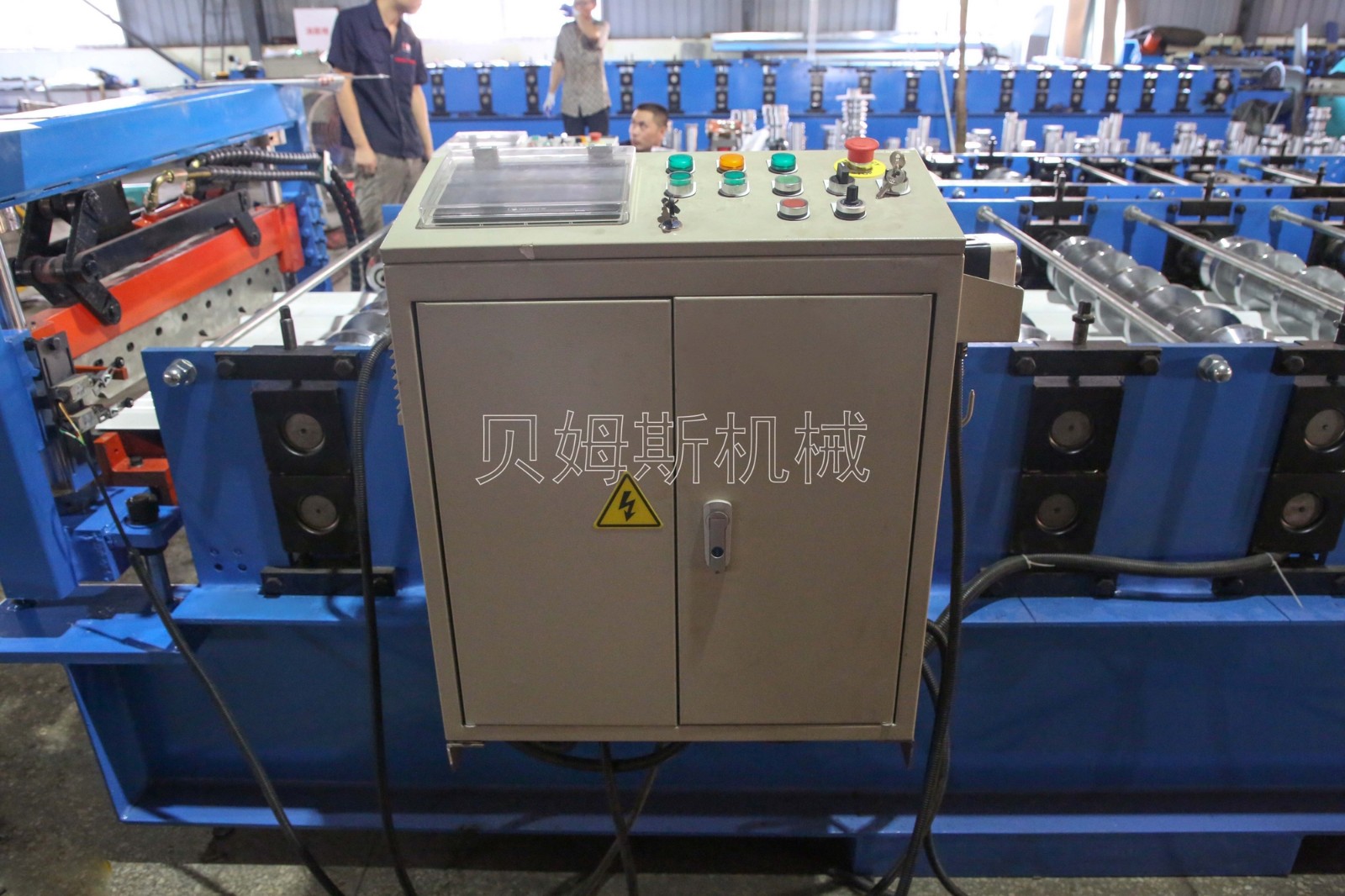

762屋面成型机PLC控制柜图


『PLC控制柜』

① P L C :采用台达高精度PLC电子装置。

②变频器:台达重载变频器,运行高效恒稳。

③控制元件:台达电子,使用寿命长,故障率低。

④触屏操控:采用威纶输入生产数据,自动完成生产要求。


五、屋面板成型机YX23-190.5-762 成型用途

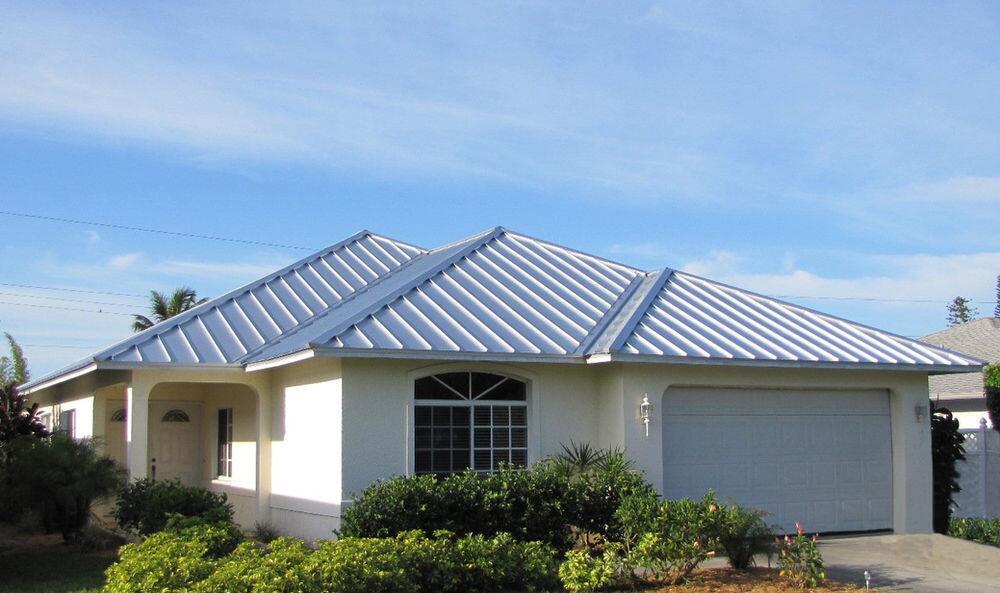

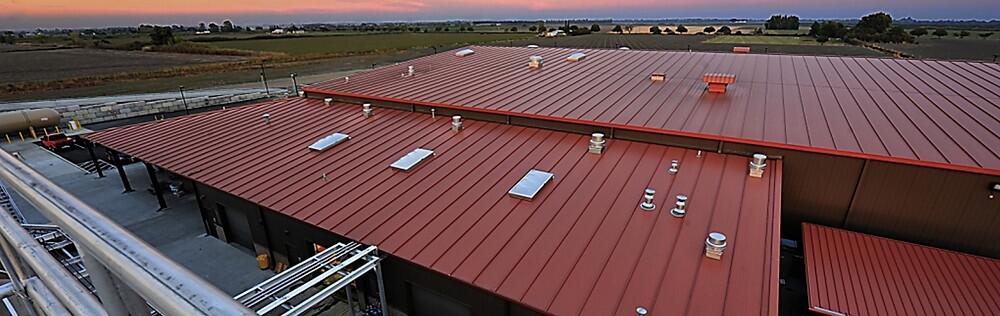

 YX23-190.5-762屋面板机是用于生产屋面板,应用于工业建筑厂房、体育场、别墅等大小型房屋屋顶的盖板。
