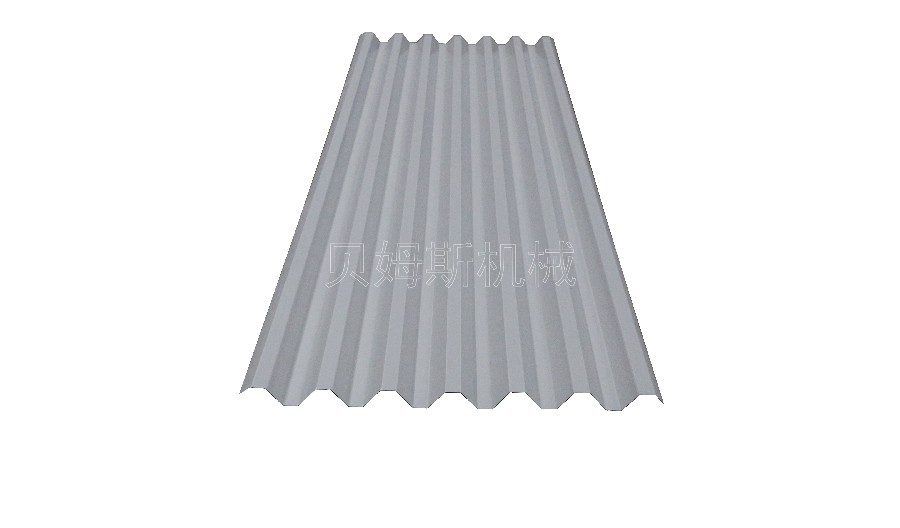

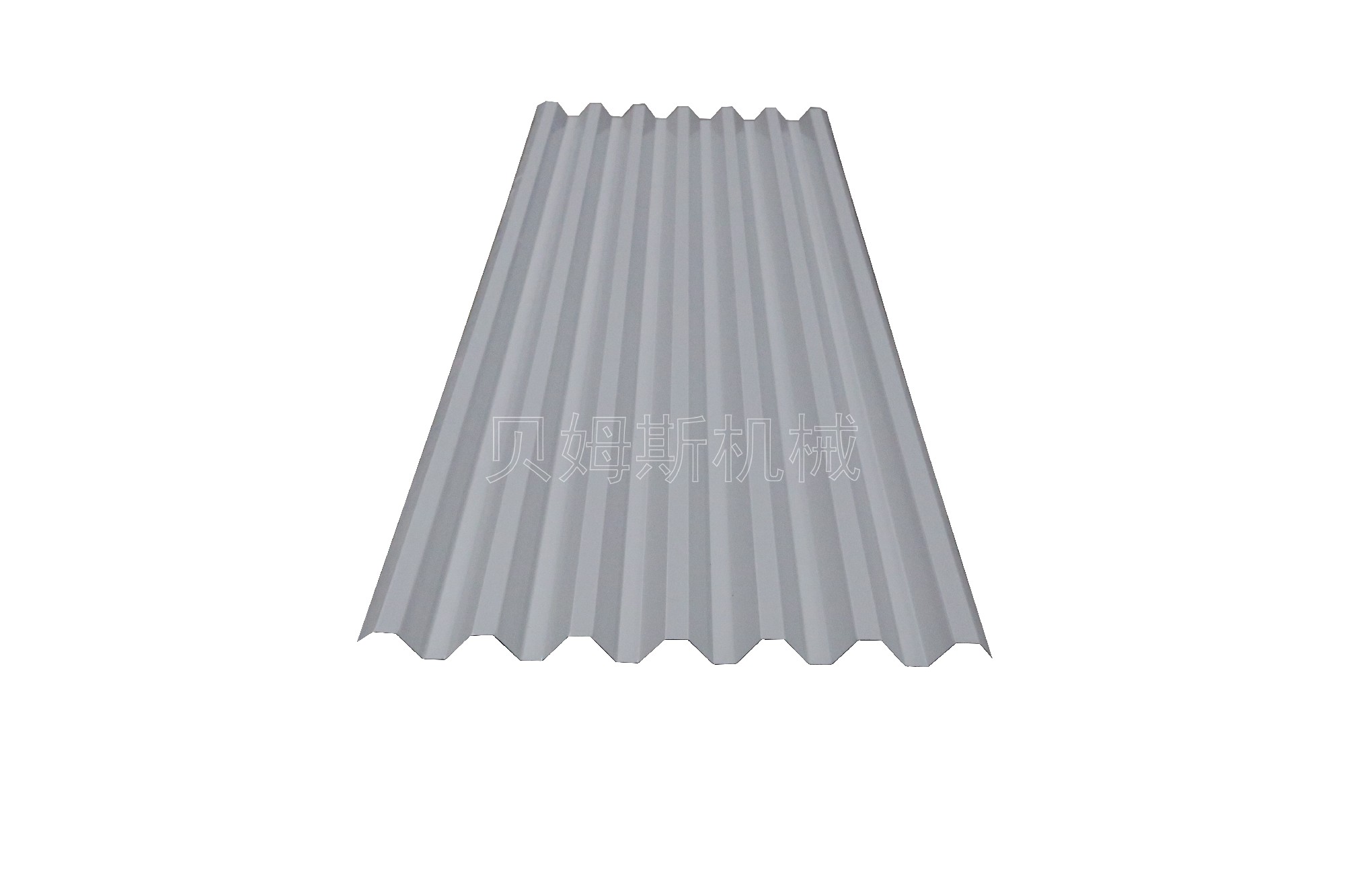

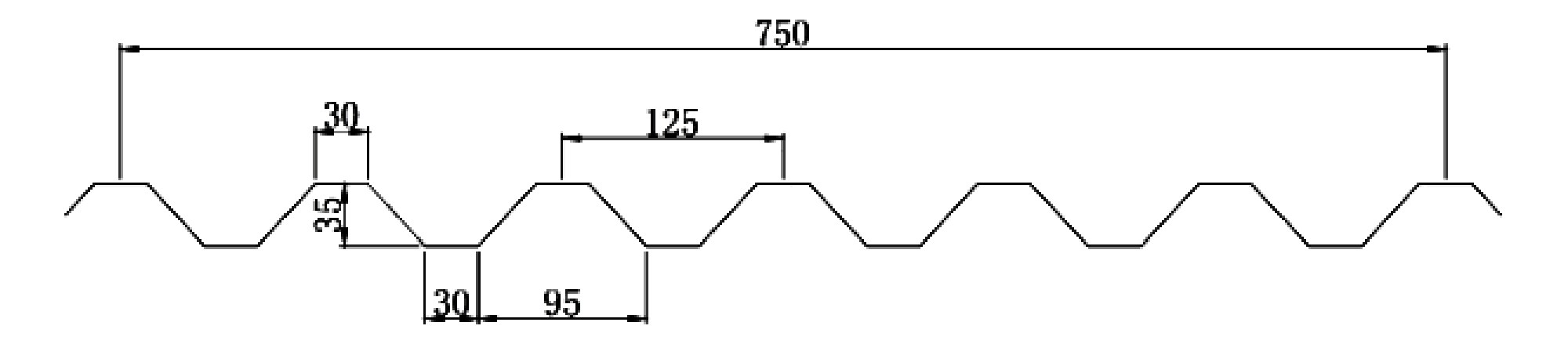

一、彩瓦成型机YX35-125-750版型

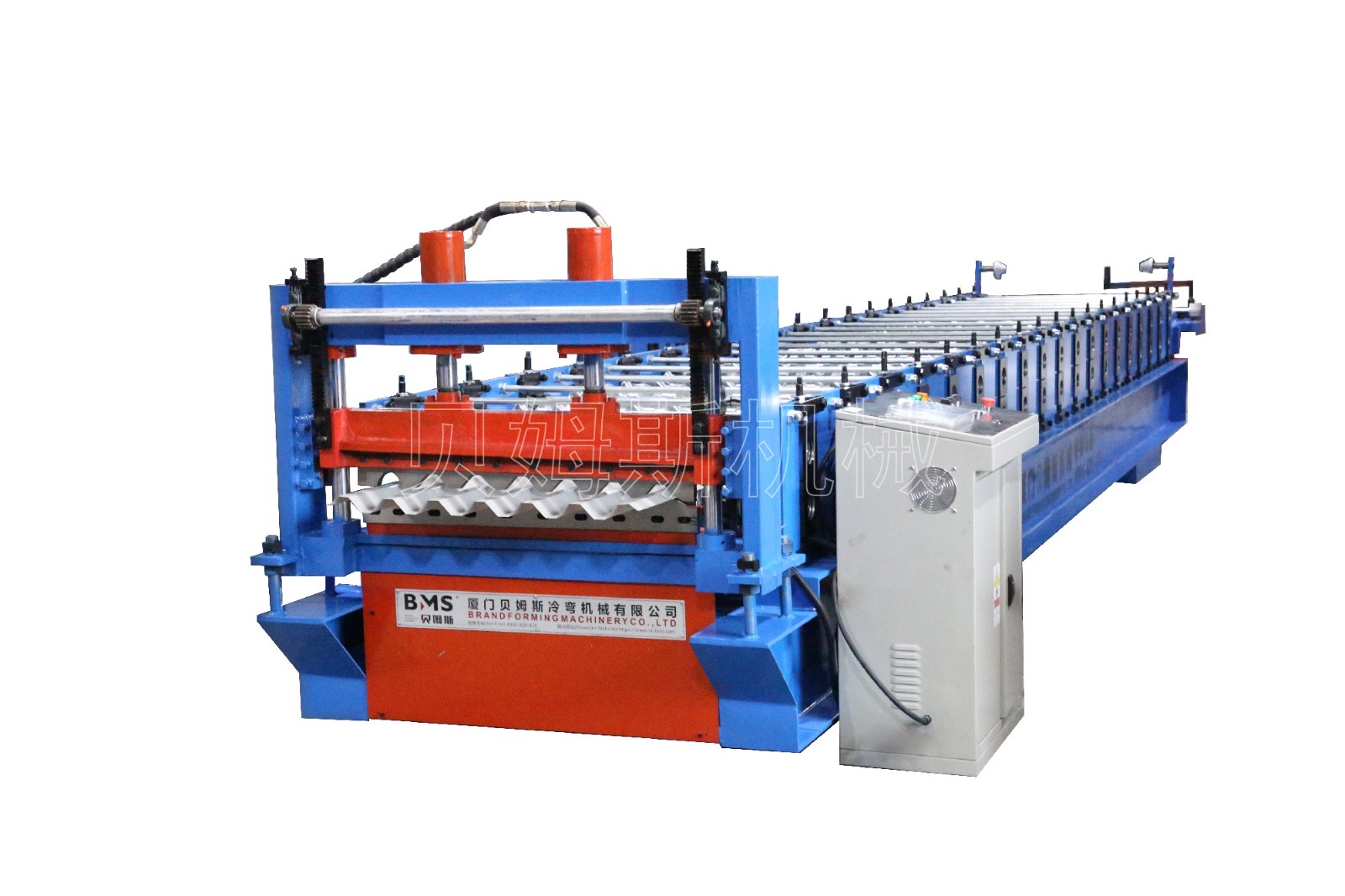

二、彩瓦成型机YX35-125-750设备全景图
三、彩瓦成型机YX35-125-750设备部件图

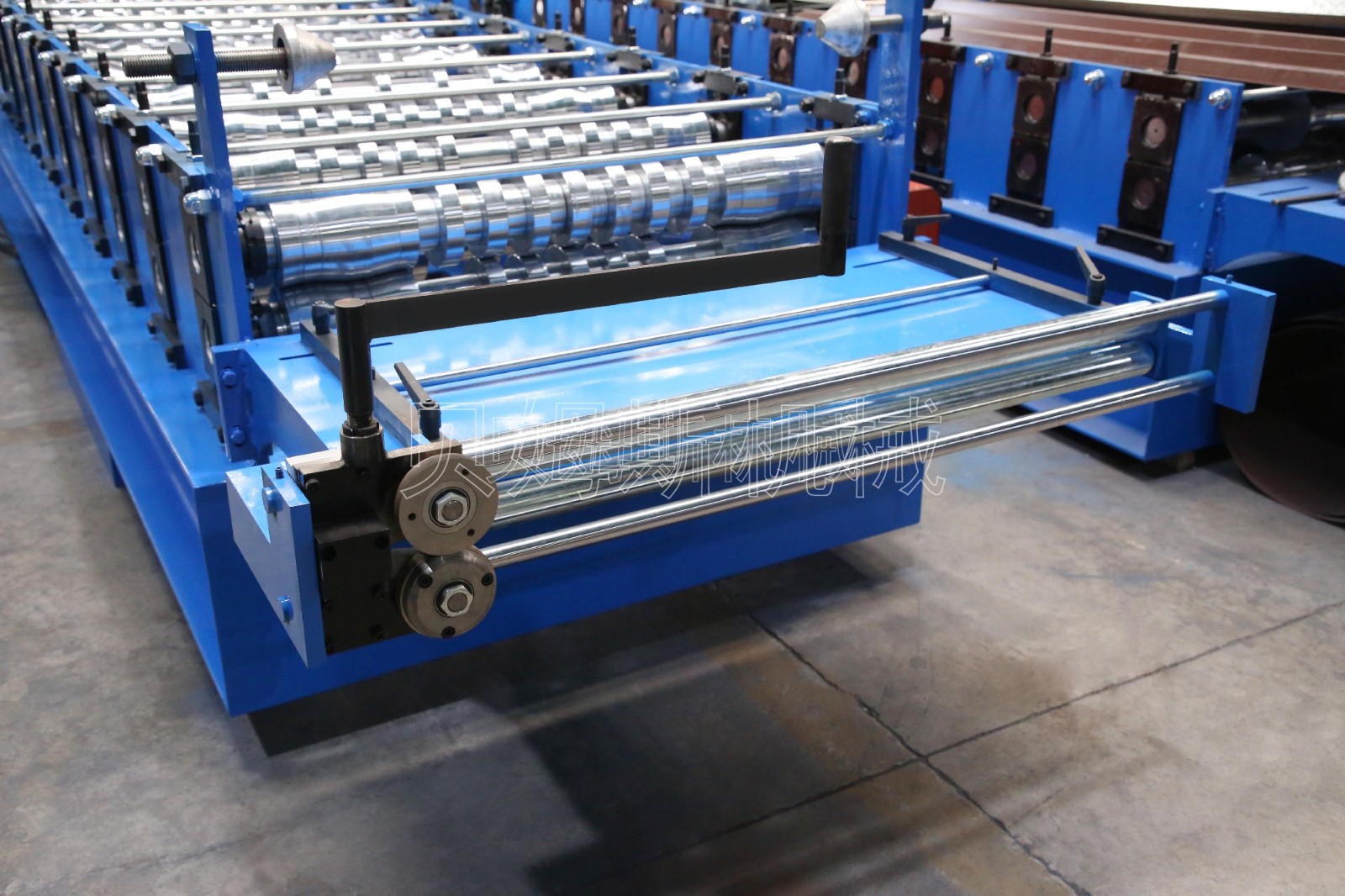

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更顺畅。
④手拉前剪:对料卷的用量,进行前段手动剪切

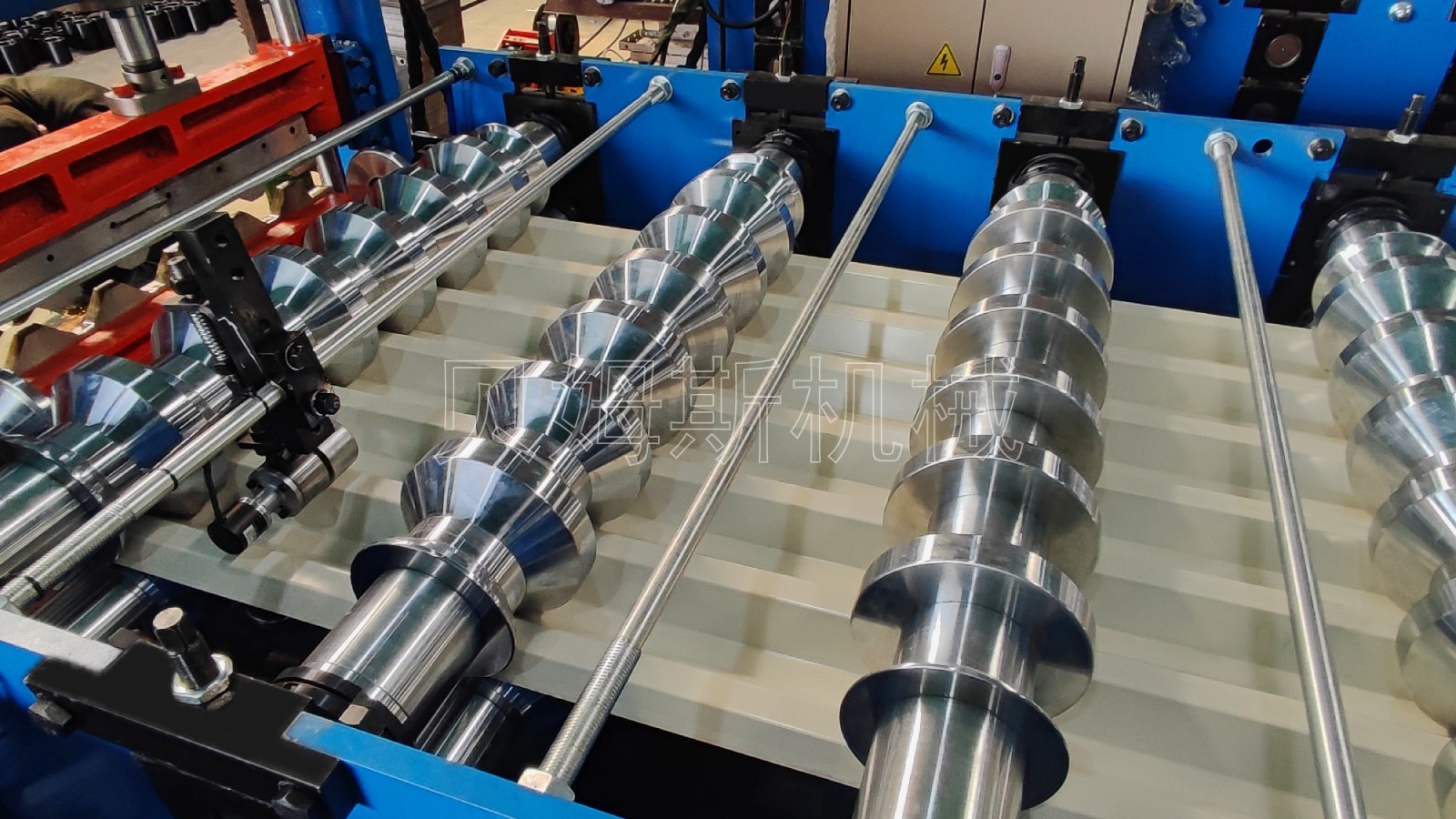

『辊轴组件』
①主轴直径: φ80/90mm， 45#圆钢。
②辊轮材质:粗车,CNC精车，镀硬铬,拉丝抛光。
③机座拉杆:φ22#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

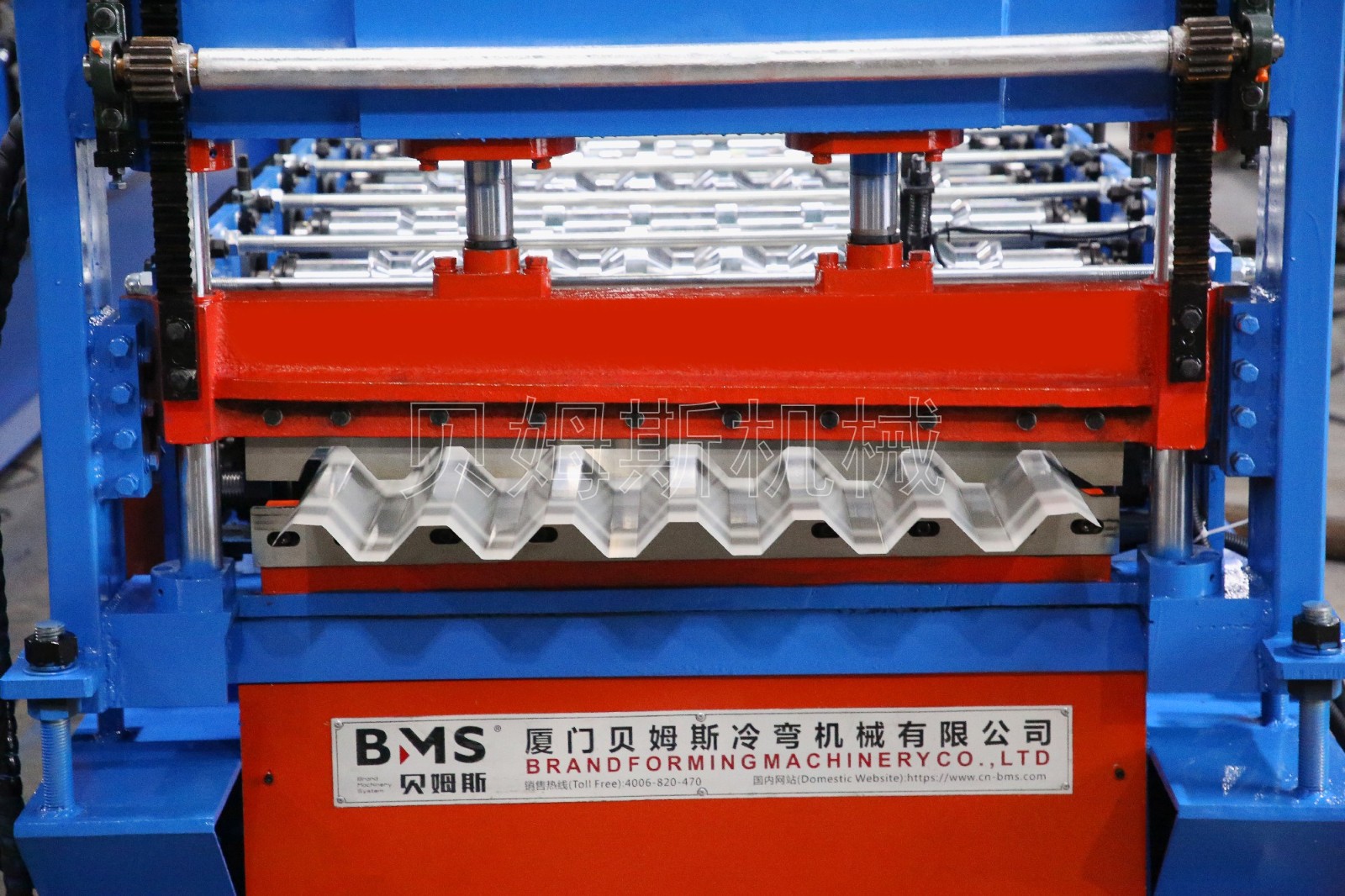

『成型后剪』
①导向机构:双导柱滑轨,使剪切过程更加平稳。
②铸铁刀座:铸铁去应力后加工，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

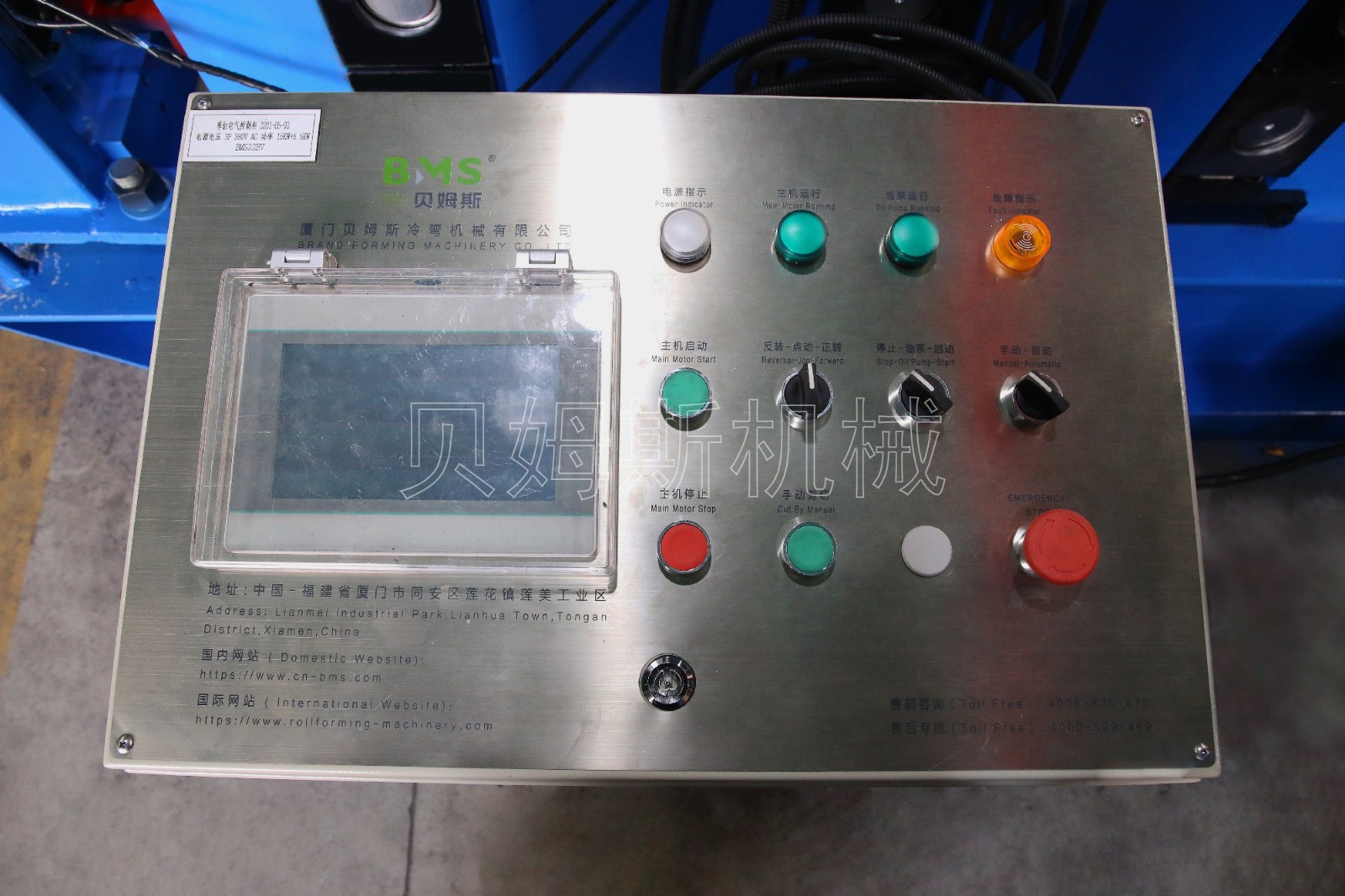

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。

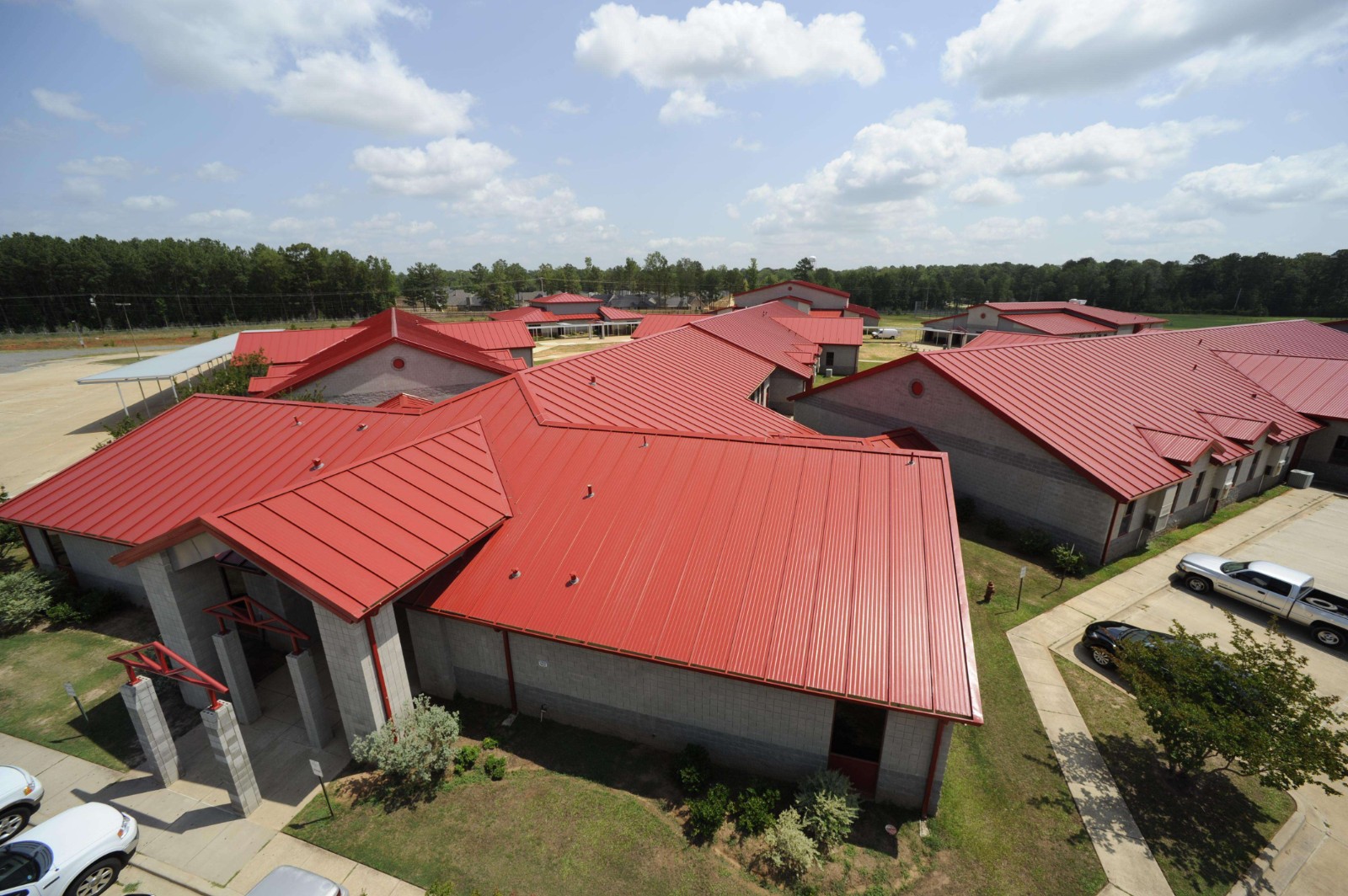

四、彩瓦成型机YX35-125-750成型用途
YX35-125-750彩瓦成型机是用于生产钢结构行业，墙面材料的彩瓦机械。多应用于工业建筑厂房、体育场、大小型房屋屋顶墙面的装饰盖板
