屋面板成型设备YX24-210-840

设备型号:YX24-210-840
用料厚度:0.3-0.8mm
用料材质:彩涂板
成型道次:18道成型
成型速度:15~25m/min
驱动方式:电机驱动,齿轮链条传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400 加脚100 配吊钩
电话

全国热线

18659295206

设备详情 / Introduction

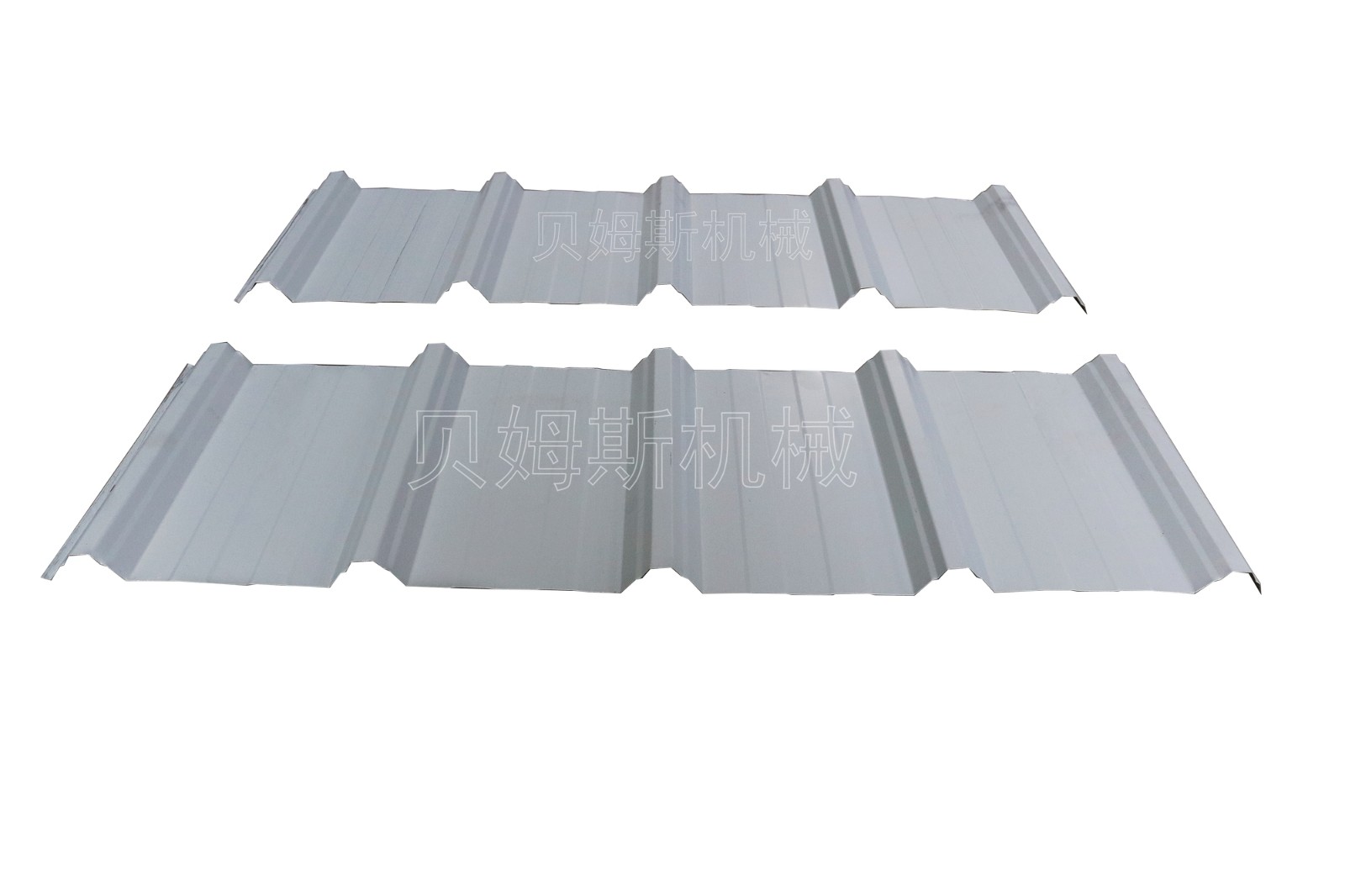

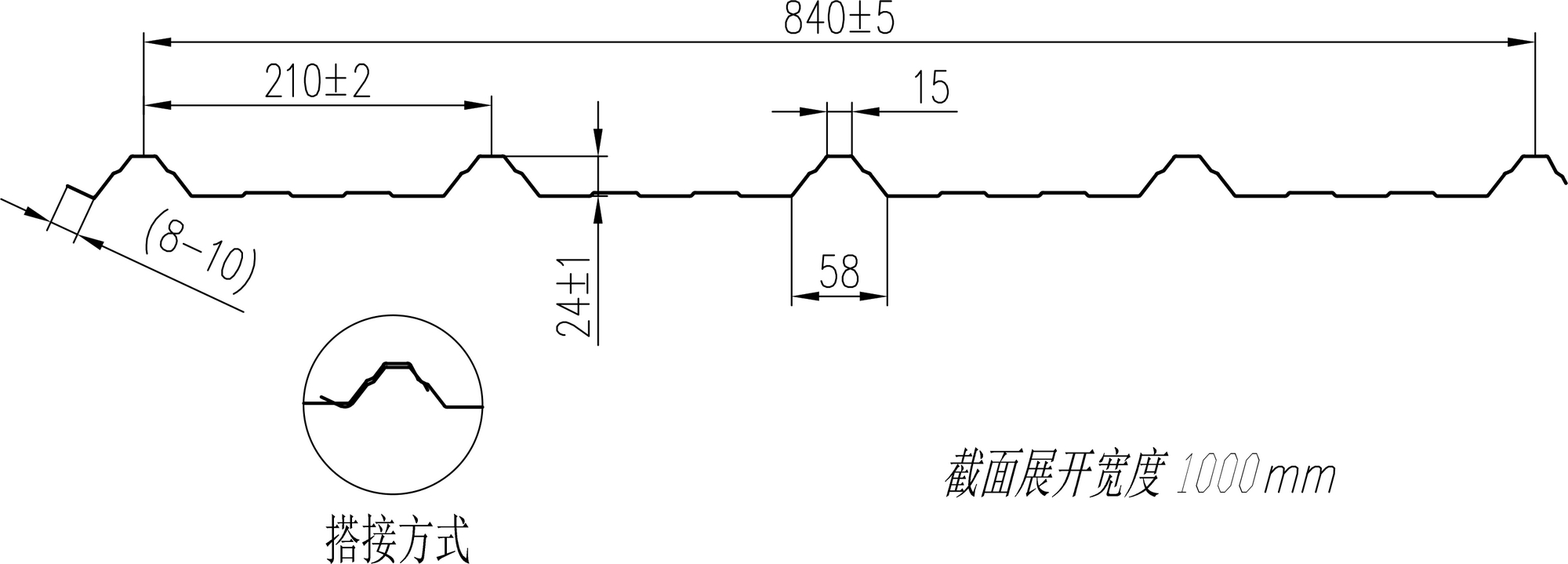

一、屋面板设备YX24-210-840版型


版型图_00002


版型图_00001


二、屋面板成型设备YX24-210-840视频展示

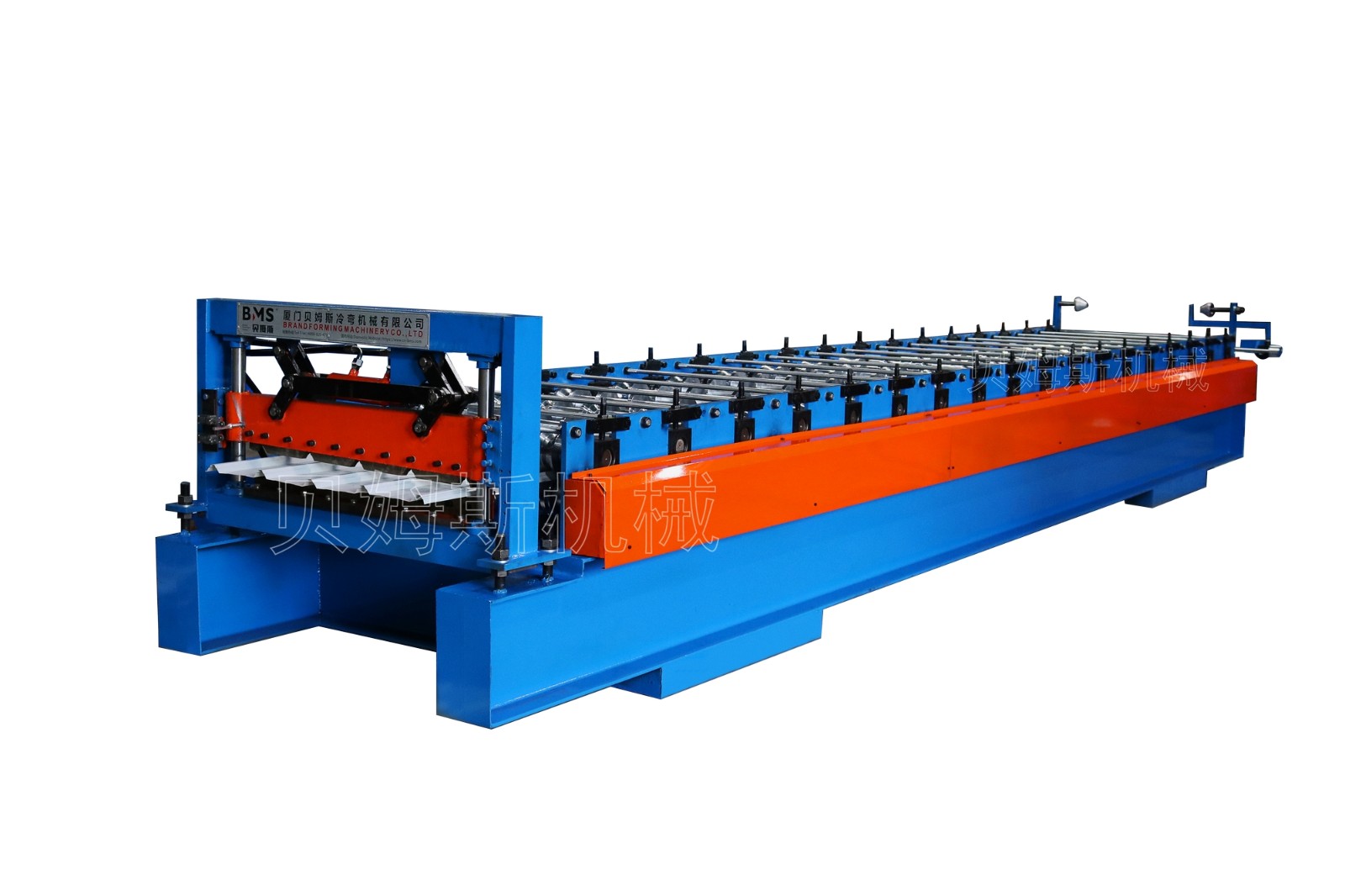

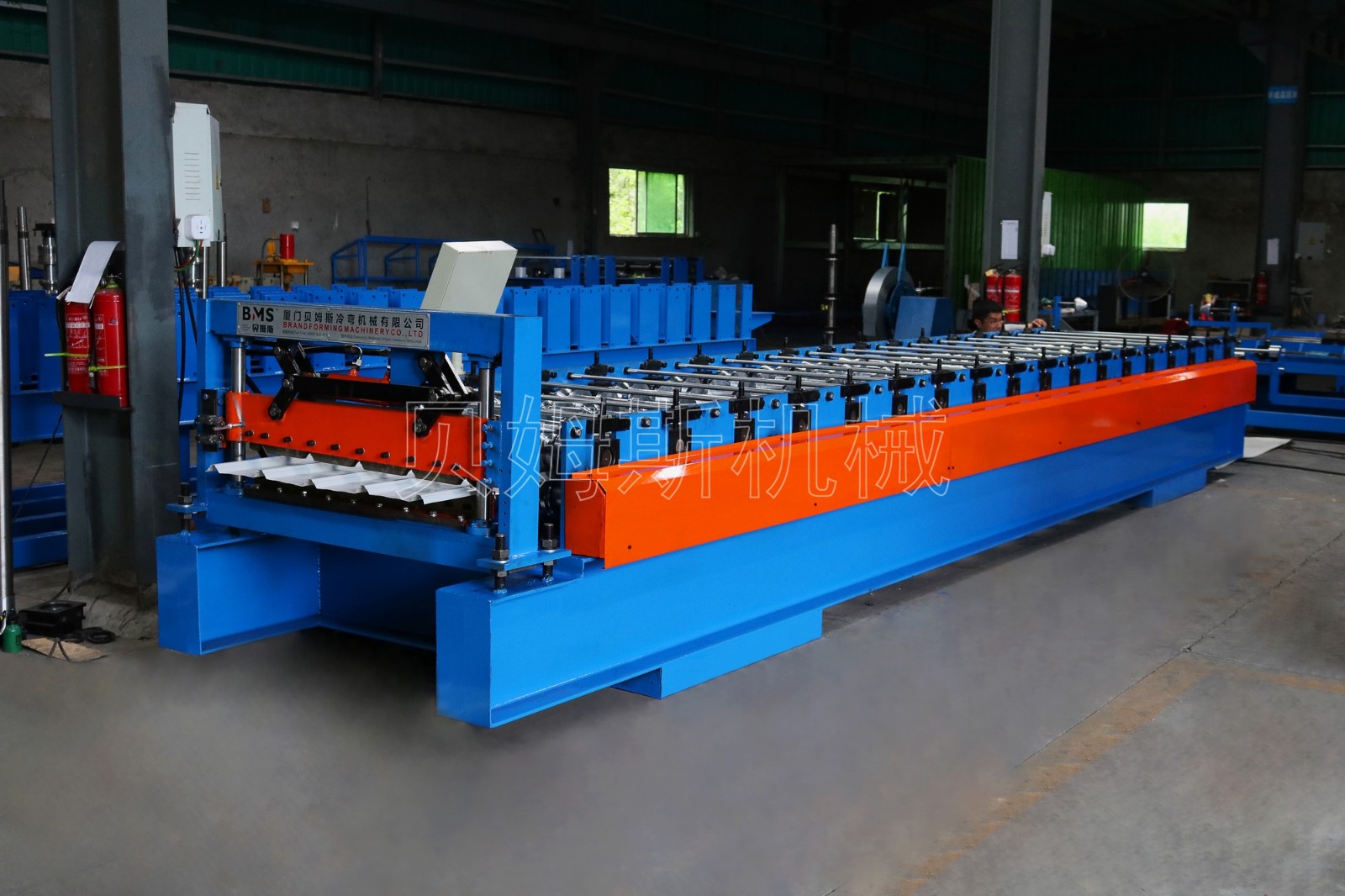

三、屋面板成型设备YX24-210-840全景图


设备详情图_00001


设备详情图_00007


四、屋面板成型设备YX24-210-840部件图

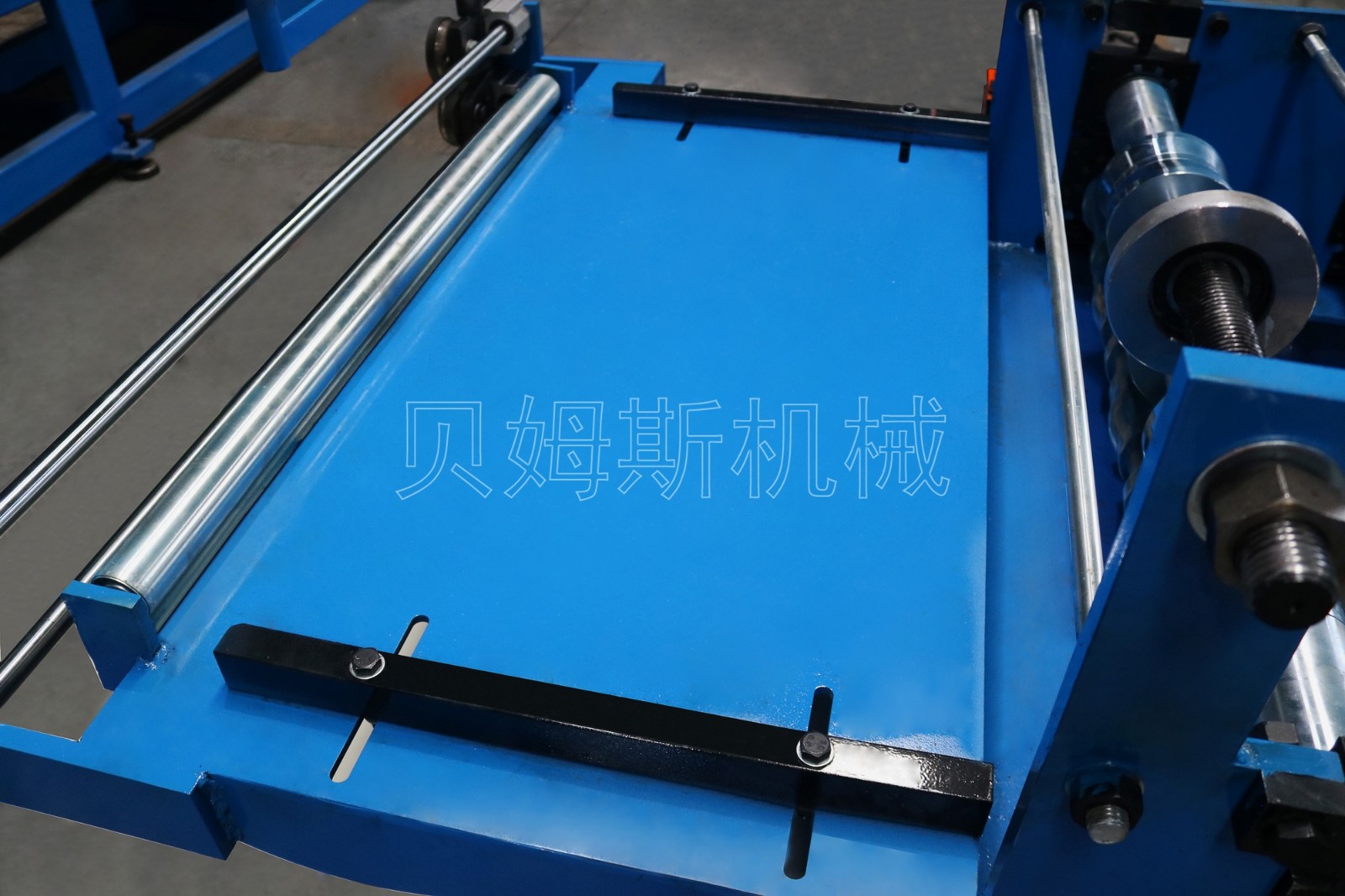

屋面板成型设备进料装置图


『进料装置』

①导向辊:上下圆辊设计,使进料过程更平整。

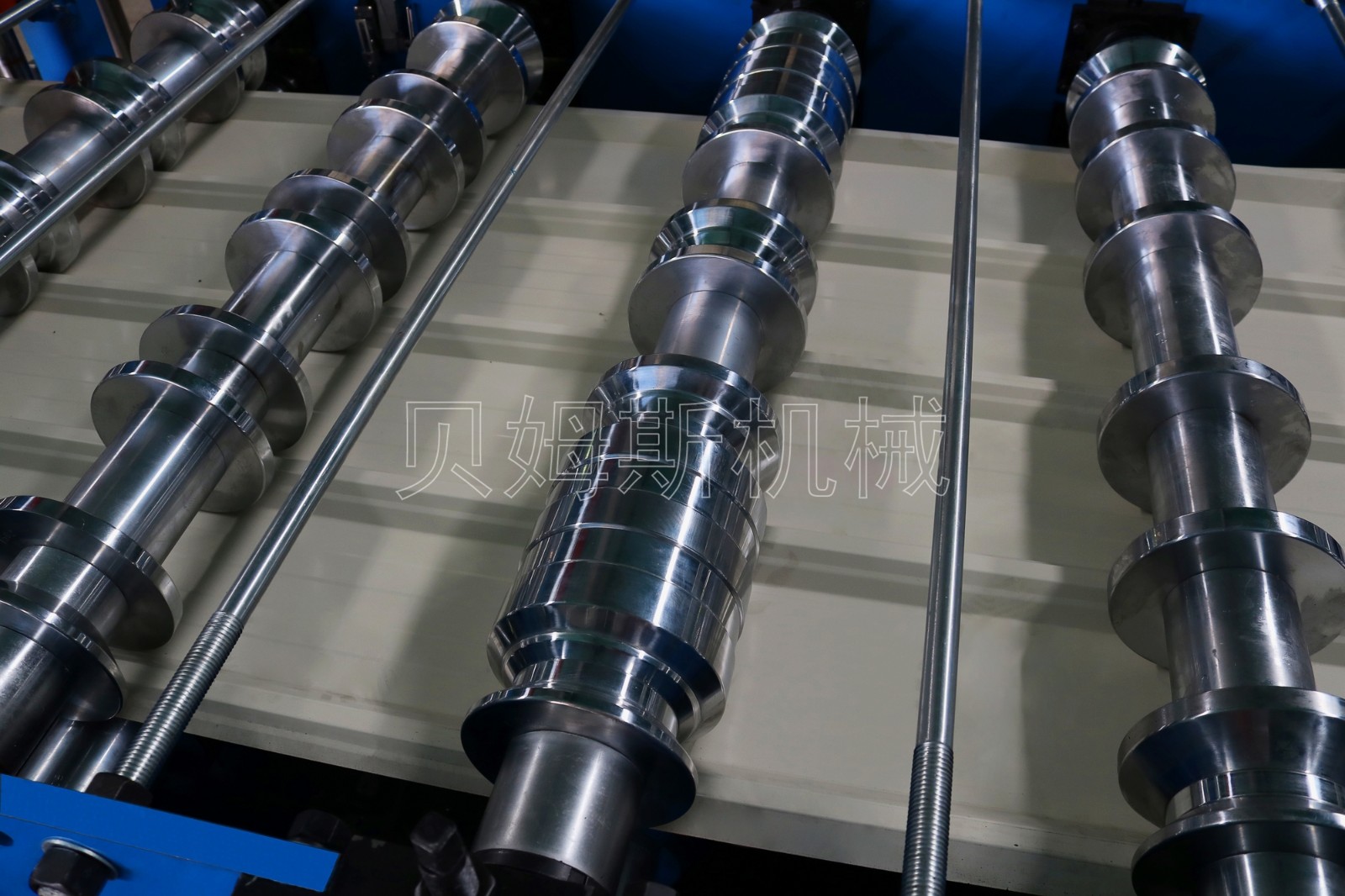

屋面板成型设备辊轮组件图


『辊轴组件』

①主轴直径: φ72mm    45#圆钢。

②辊轮材质:材质:45钢:  粗车,镀硬铬。

③机座拉杆:直径:φ22mm 镀锌。


屋面板成型设备成型后剪图


『成型后剪』

①铸铁刀座:减震效果明显,抗冲击性强。

②刀片材质:Cr12Mov 剪切寿命超过100万次。

③后剪刀架:Q235钢板,粗车后退火处理,精加工。

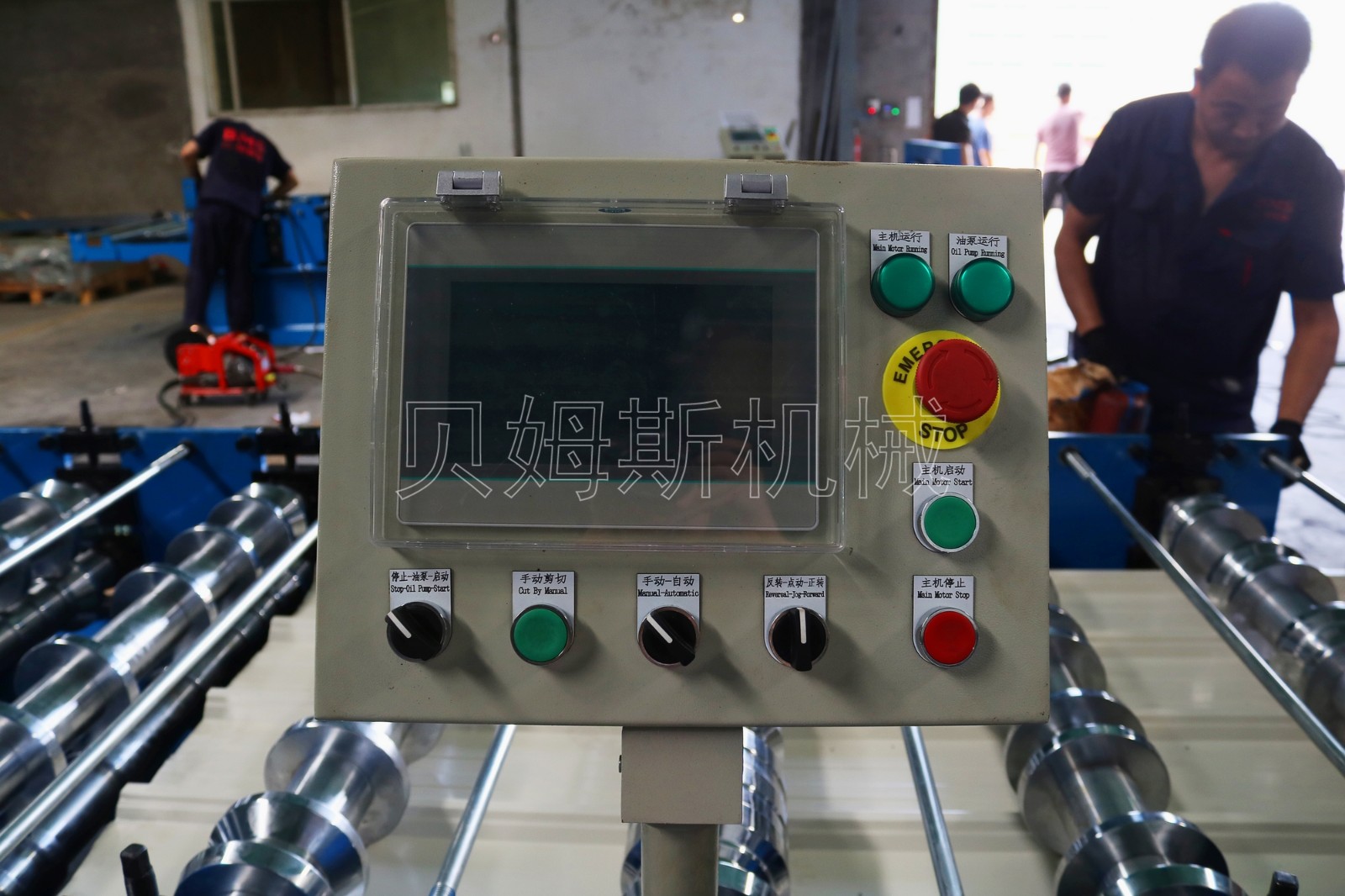

屋面板成型设备PLC控制图


『PLC控制柜』

① P L C :采用台达/士林 高精度PLC电子装置。

②变频器:台达/士林变频器,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用凯奥特/台湾威纶输入生产数据,自动完成生产要求。

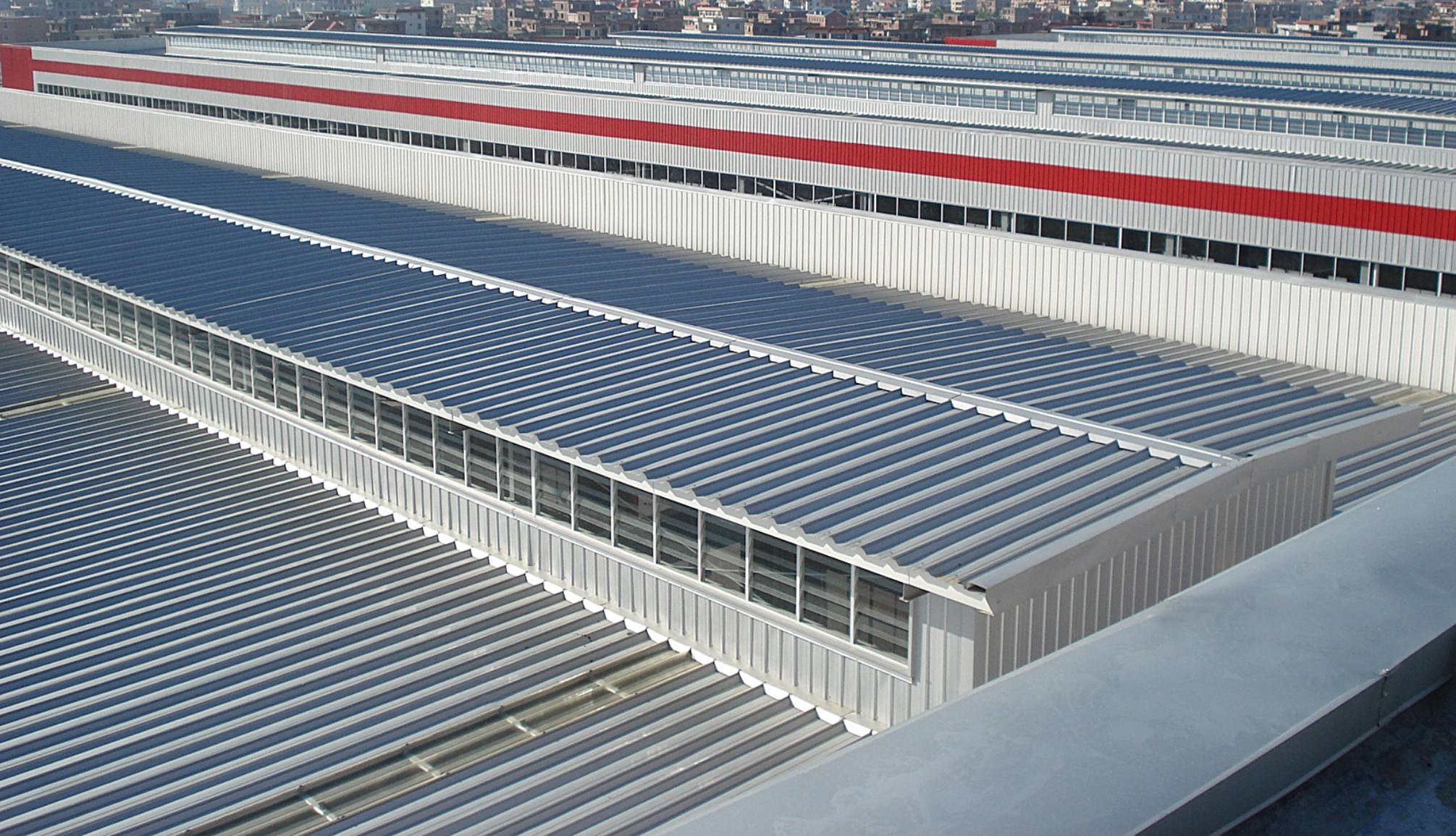

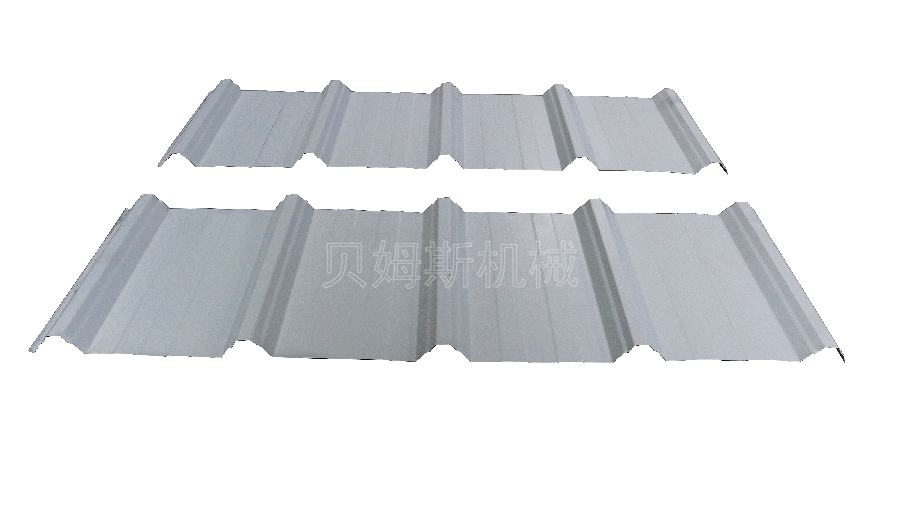

五、屋面板成型设备YX24-210-840成型用途


E660F9CF227DF19C2631010B797C5BB6


 YX24-210-840屋面板设备是用于生产成品为穿透式屋面板(穿透式屋面板是指两块屋面板通过穿孔、打钉等方式连接起来)多应用于工业建筑厂房、体育场、大小型房屋屋顶的盖板。
