轻钢别墅成型设备

材料厚度:0.7~2.0mm
成型道次:12 道成型
成型速度:700米/小时
屈服强度:G300-G500Mpa
切刀材质:Cr12Mov 热处理制成
整机尺寸:4900*1000*1500mm
电话

全国热线

18659295206

设备详情 / Introduction

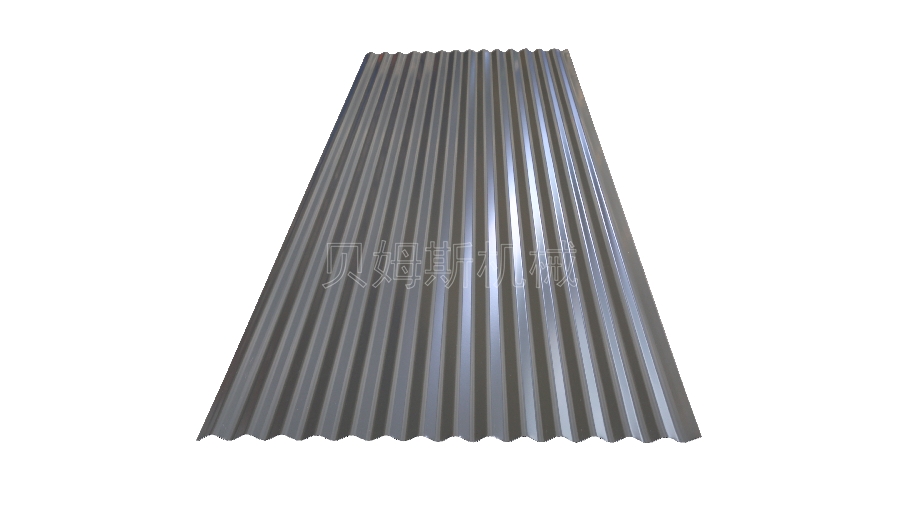

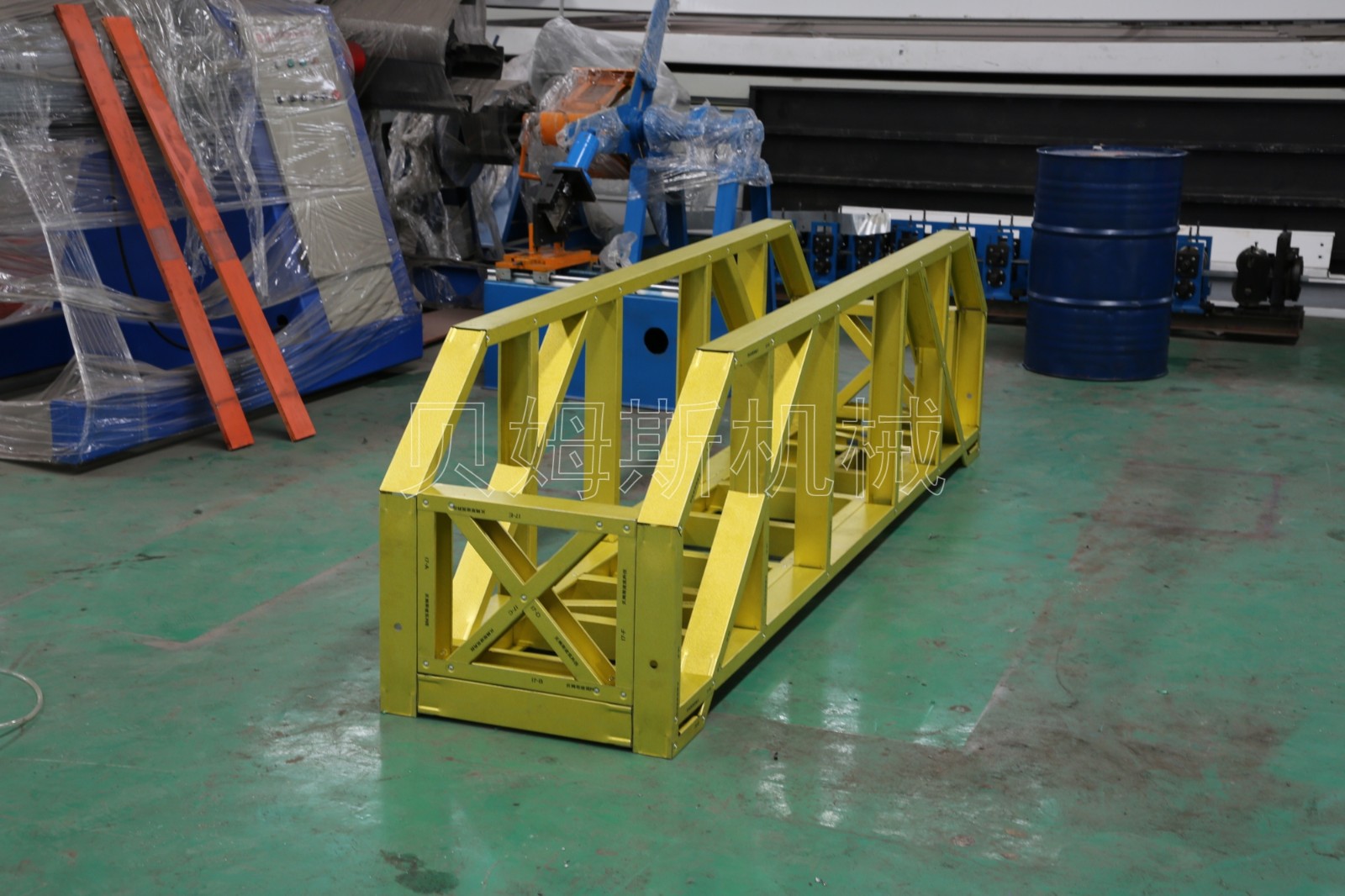

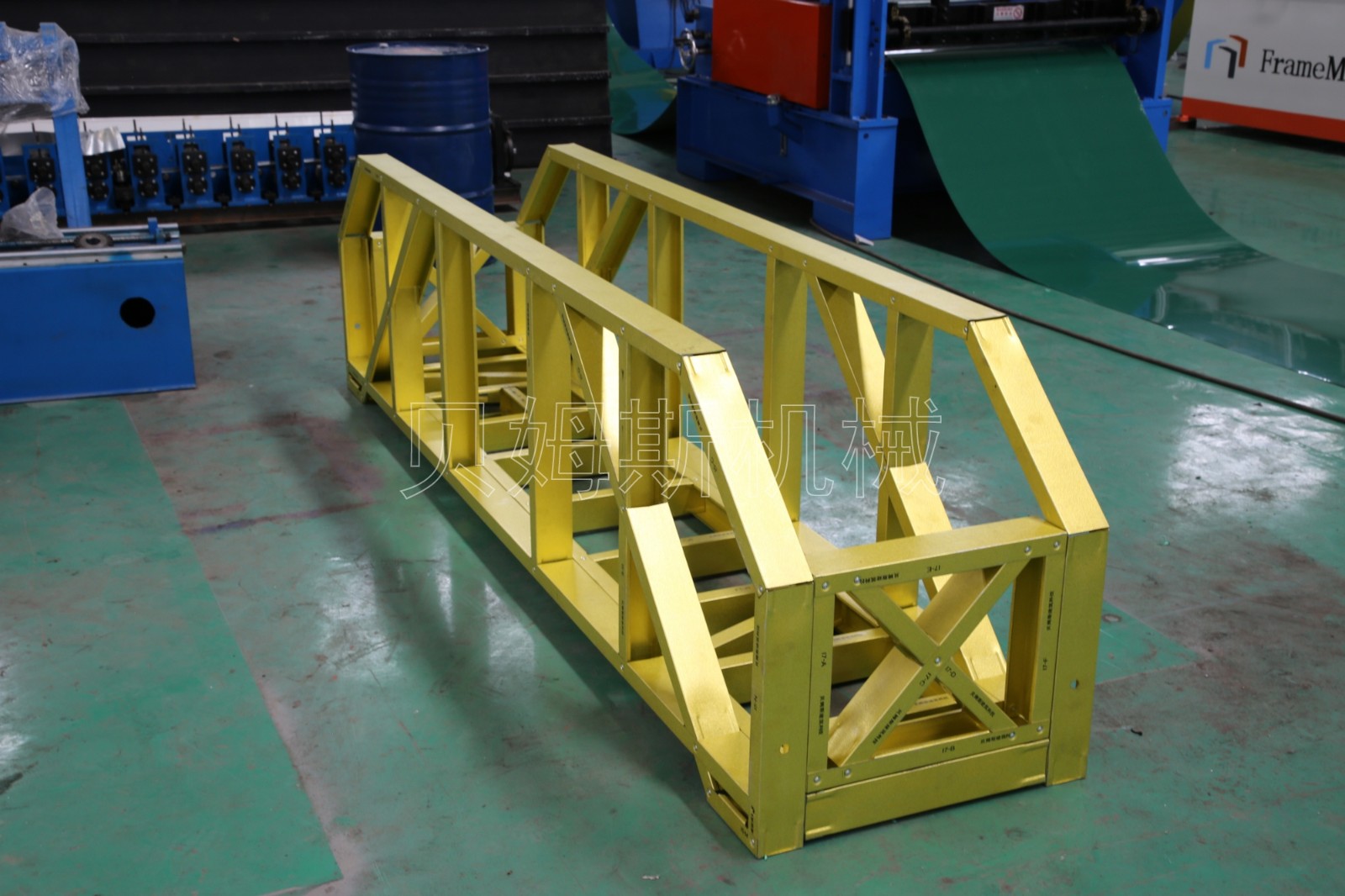

一、轻钢别墅成型设备版型


版型图_00001


版型图_00004


成型产品优势:

①抗震性能优越,轻钢别墅冷弯机械全自动制成所需的钢板结构,让房屋形成非常坚固的“板肋结构体系”,具备更强的抗震及抵抗水平荷载的能力

②适用范围广,对地基要求低,可适用在山地、河滩、沙地、海岛等复杂恶劣区域,干作业施工,成品绿色建材,也可高标准回收,满足生态环境要求,有利于健康

③实用性:具有优越的保温隔音特点,大幅度提升居住舒适,可塑性强,使得房屋造型可以复杂、多样、美观;

④轻钢别墅成品建筑重量轻、强度高、整体刚性好、变形能力强,结实稳定,可抵抗台风天气。


二、轻钢别墅成型设备视频展示

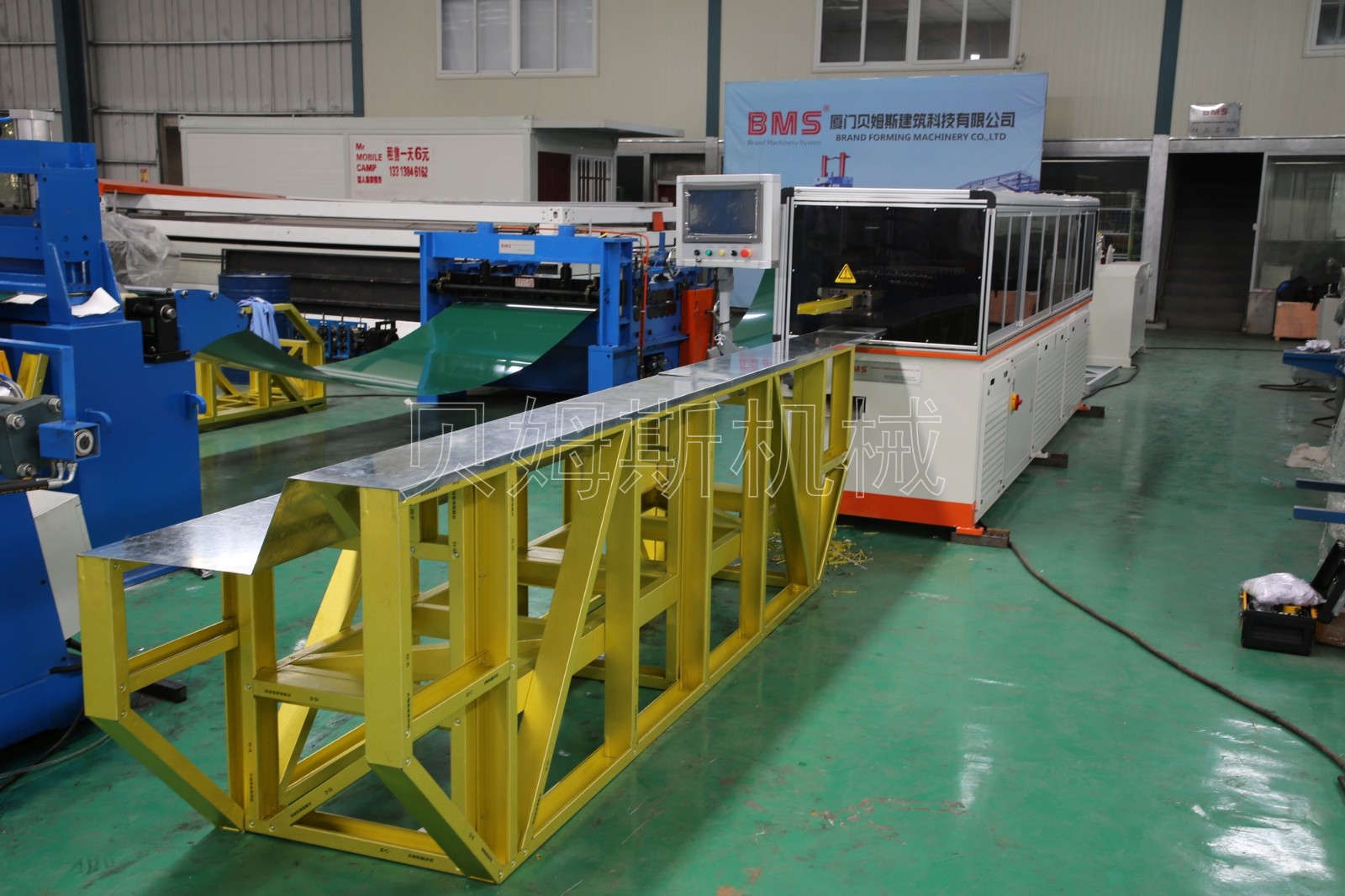

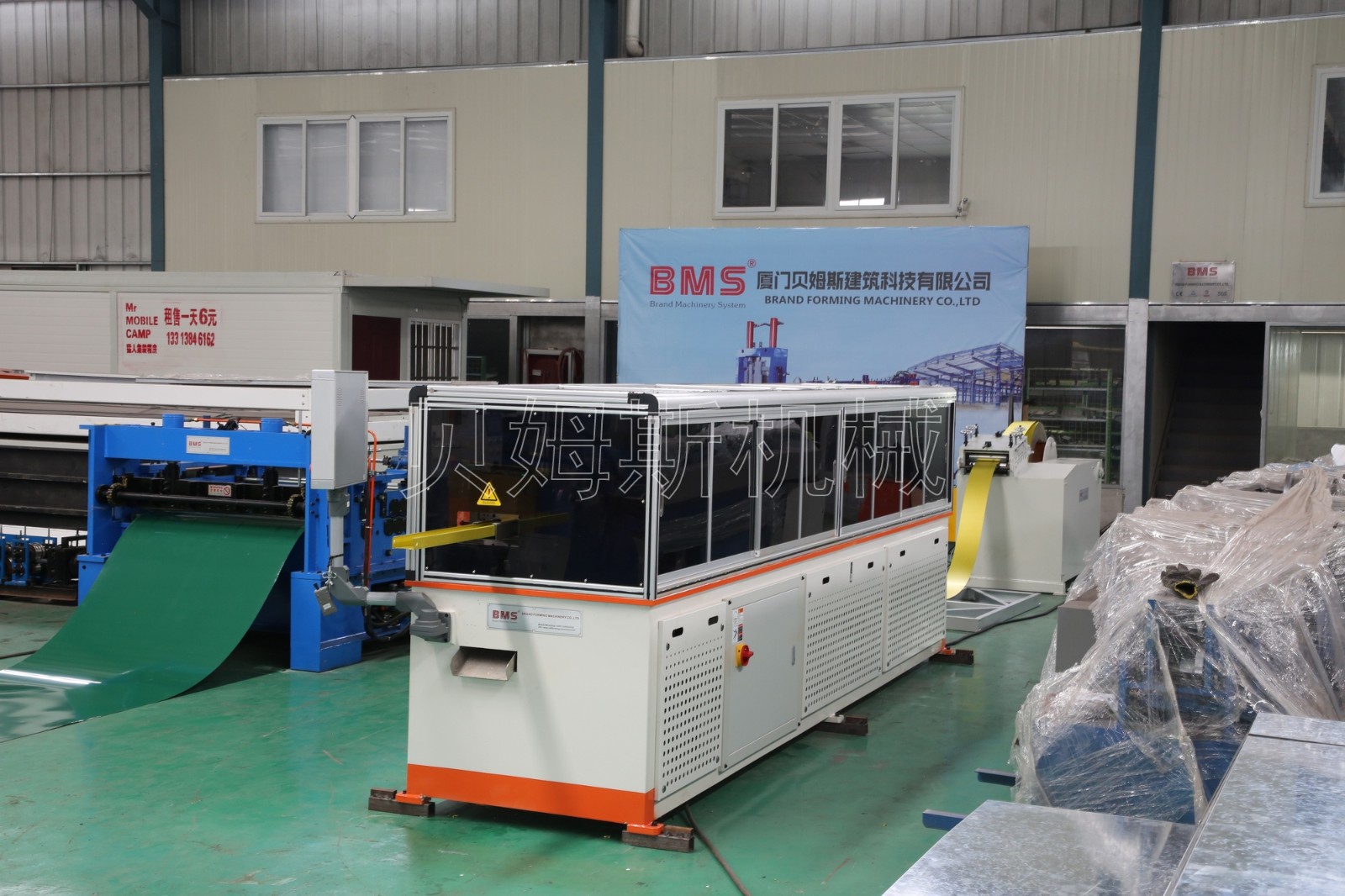

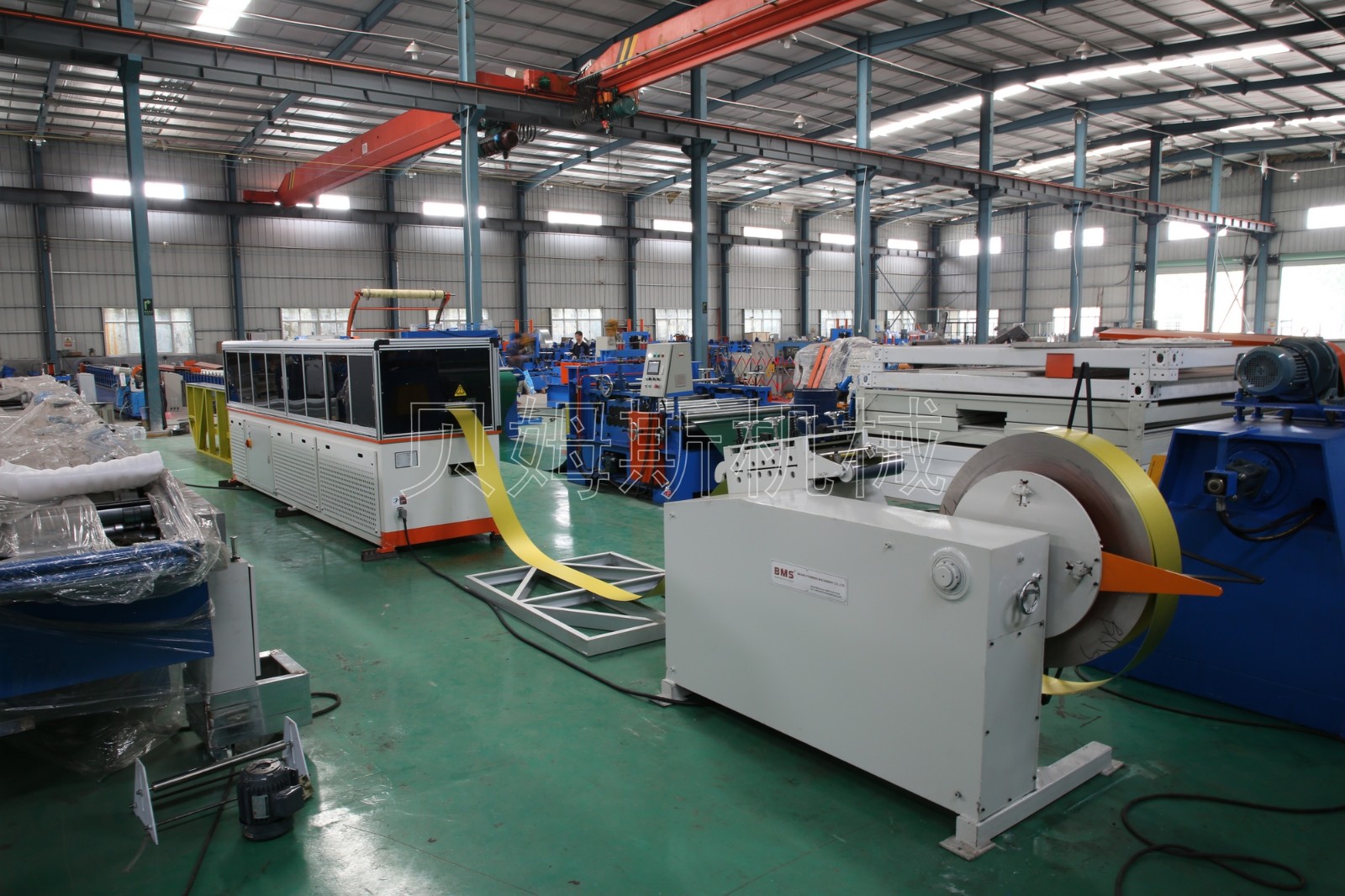

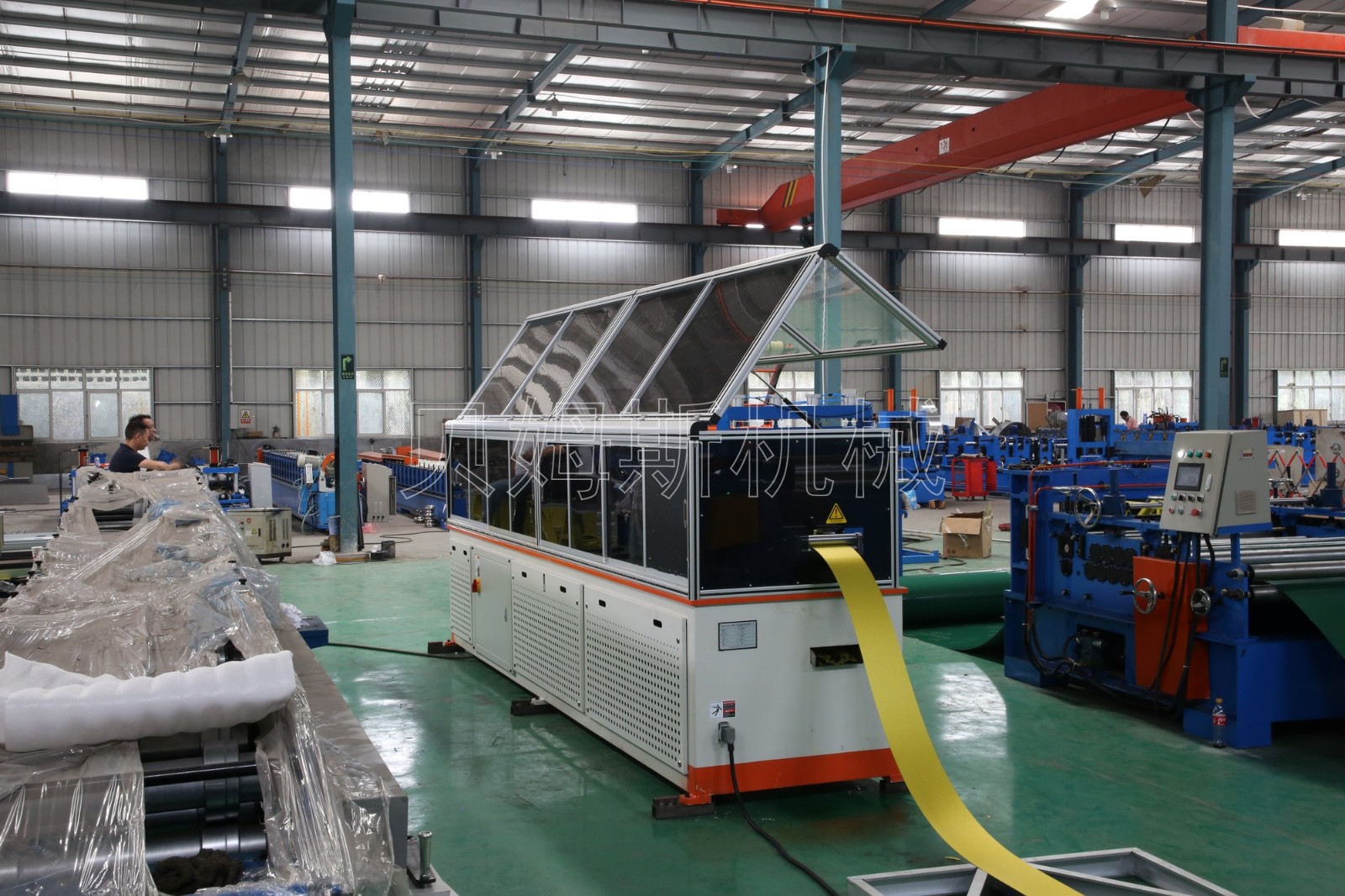

三、轻钢别墅成型设备全景图


设备详情图_00004


设备详情图_00006


设备详情图_00007


设备优势:

①设备配有的VERTEX BD设计软件,可自动生成框架结构,减少设计时间,还能做到自动三维建模,保证准确率100%

②原装进口控制器和PLC,配备iPhone厂家富士康OEM品牌工业级电脑

③设备可自动定位进行切断,始终保证产品长度及切割位置的一致性;

④稳定性强,紧固牢靠,运转过程稳定,无明显振动、异声异响

⑤采用高标准的制作工艺,保证设备使用过程出板稳定可靠,不会因内应力引起设备精度下降


四、轻钢别墅成型设备部件图

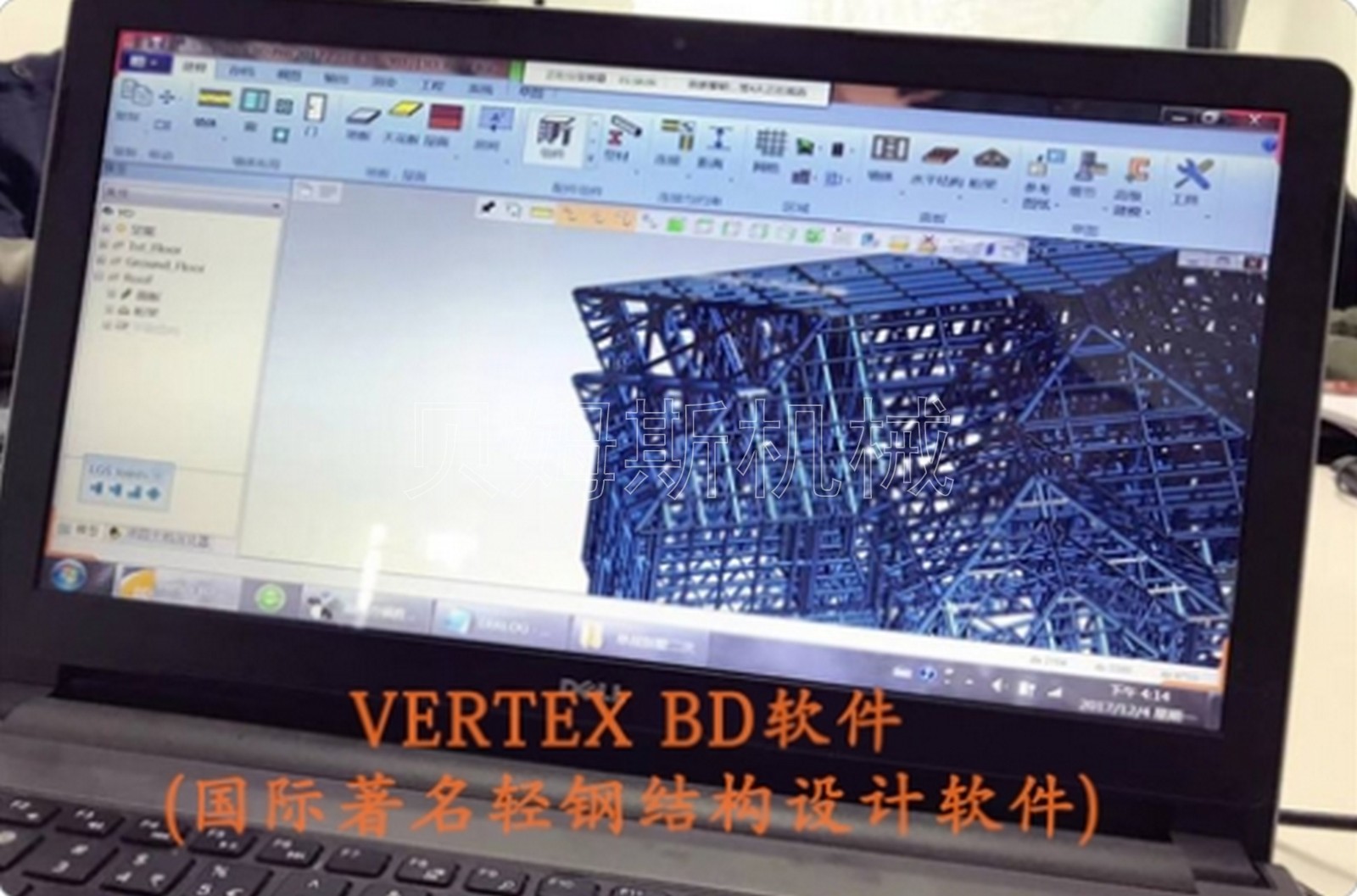

轻钢别墅设备Vertex BD软件图


『Vertex BD软件』

① 自动生成墙体,地板和屋顶框架的设计结构。

② 真正的三维建模,确保了100%的准确性。

③ 内置工程分析运算,自动计算结构的承受力。

④ 自动生成钢材零部件的组装方式与材料清单。

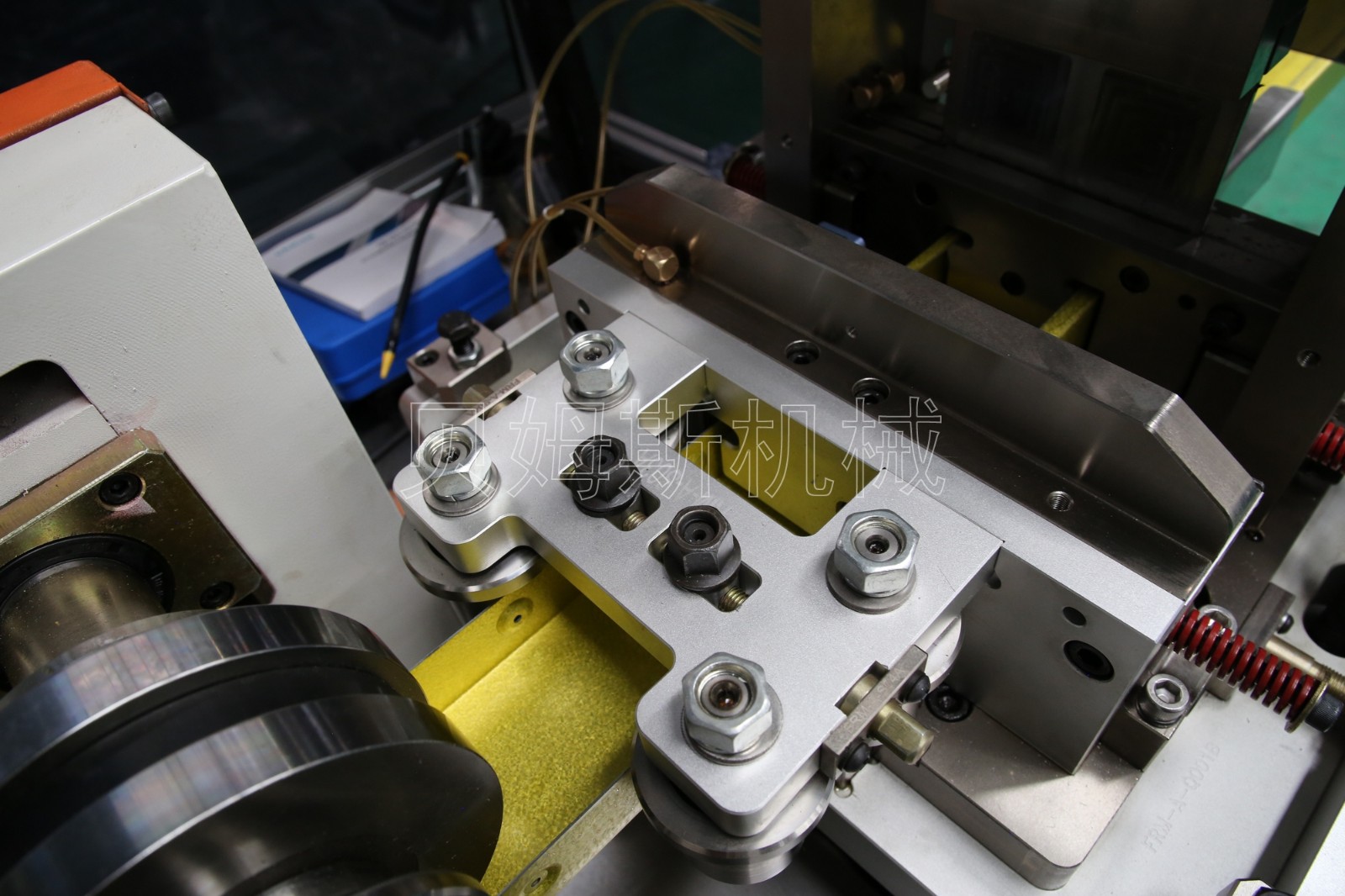

轻钢别墅设备进料导向图


『进料导向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷递进输送的作用。

③引送辊:上下圆辊设计,使进料过程更加顺畅。

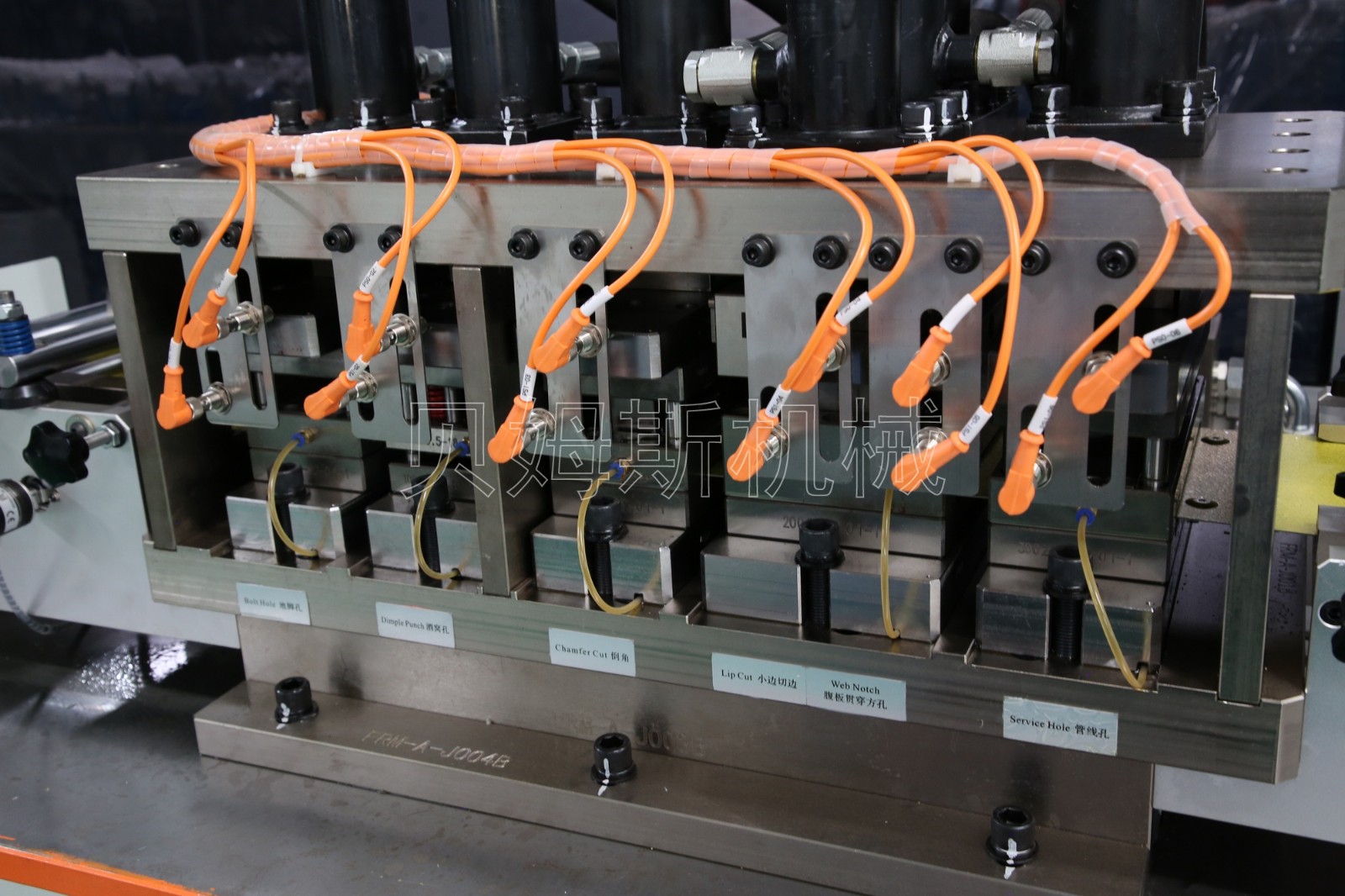

轻钢别墅设备冲孔系统图


『冲孔系统』

①冲孔孔型:铆钉孔、缩口孔、过管椭圆孔。

②冲孔孔径:3.5mm铆钉孔,16.5mm穿线孔。

③冲孔模型:需确认底宽数据后,制定一套标配。


轻钢别墅设备辊轴组件图


『辊轴组件』

①主轴直径:    φ80mm,    45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③冷弯成型:钢材料卷一道道冷弯成型的过程。


轻钢别墅设备成型后剪图


『成型后剪』

①导向机构:上下剪切装置,确保切口平整无变形。

②切刀材质:Cr12Mov 剪切寿命超过100万次。

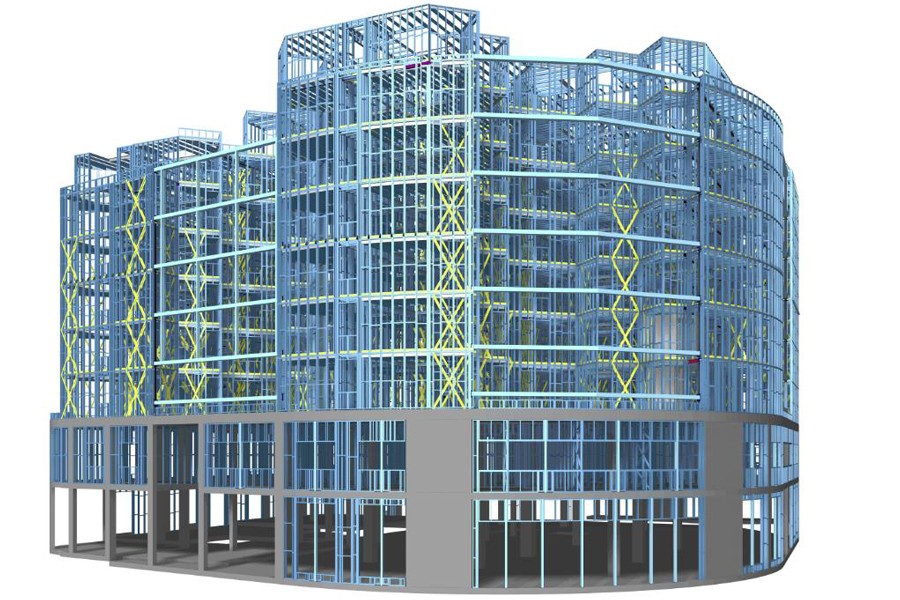

五、轻钢别墅成型设备成型用途:


1-201209133201



轻钢别墅生产线是用于生产“别墅龙骨”的轻钢龙骨生产设备。由轻钢别墅成型机从U盘中读取Vertex BD软件设计出的成套龙骨部件结构,搭接组装成一整套的轻钢别墅的框架。 多应用于私人公寓、独栋别墅、的轻钢别墅建筑用途中。
