光伏支架冲孔生产线设备YX41-41/52/62/72

设备型号:YX41-41/52/62/72
用料厚度:1.5-3.0mm
成型道次:27 道成型
成型速度:0-35m/min
验板厚度:2.0mm
用料材质:锌铝镁 镀锌板 冷轧板 黑带钢
材料强度:235-395Mpa
驱动方式:电机驱动,齿轮链条传动
电机功率:双电机 30KW*2 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

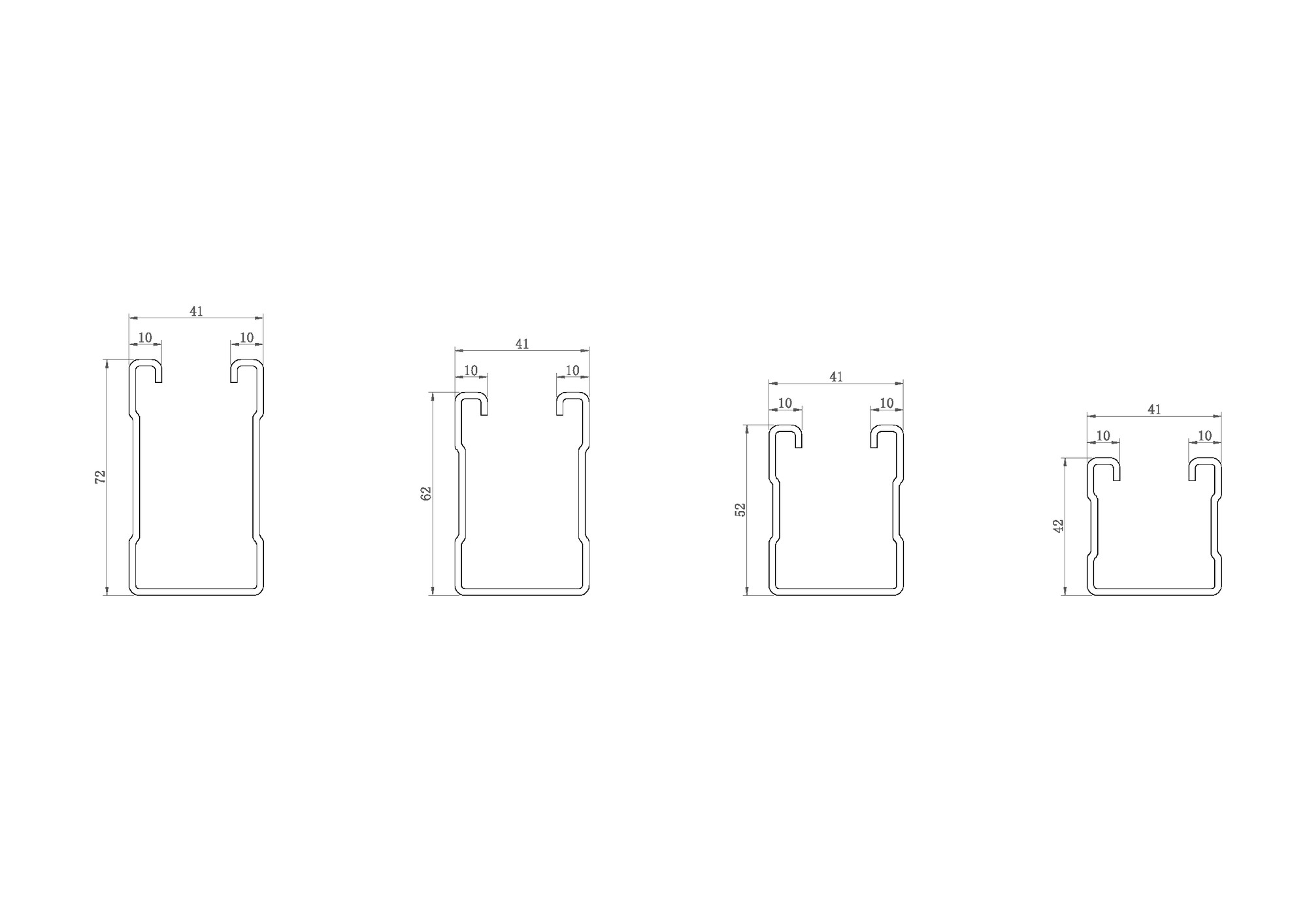

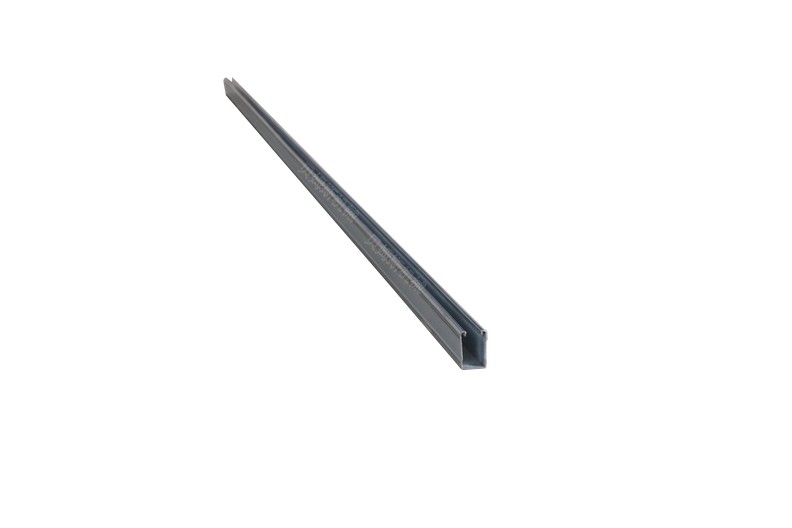

一、 光伏支架冲孔生产线设备YX41-41/52/62/72版型


2022-07-05_00001

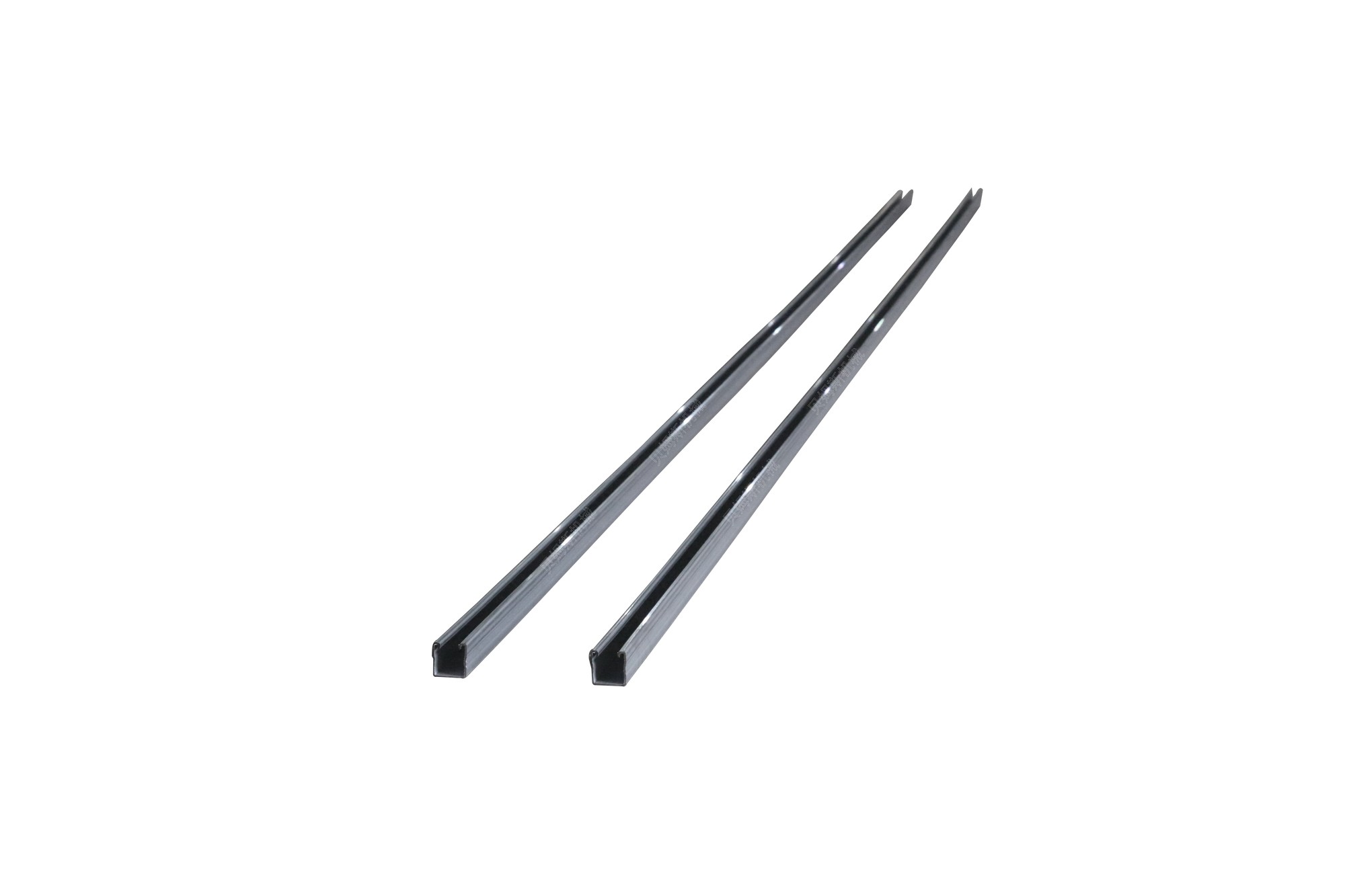

2022-07-09_00002成型产品优势:

①结构稳固,轻巧拥有高强度,寿命长,在干燥、少污染的地区,耐候的光伏支架寿命可达数年以上

②广泛性,适用于安装住宅以及商业项目的太阳能光伏项目

③外观优异,均匀光滑的外观,丰润的色泽

④产品质量优越,满足建筑行业标准安全性能,在潮湿、高热、高寒环境下长期荷载不会变形强度能确保


二、 光伏支架冲孔生产线设备YX41-41/52/62/72视频展示

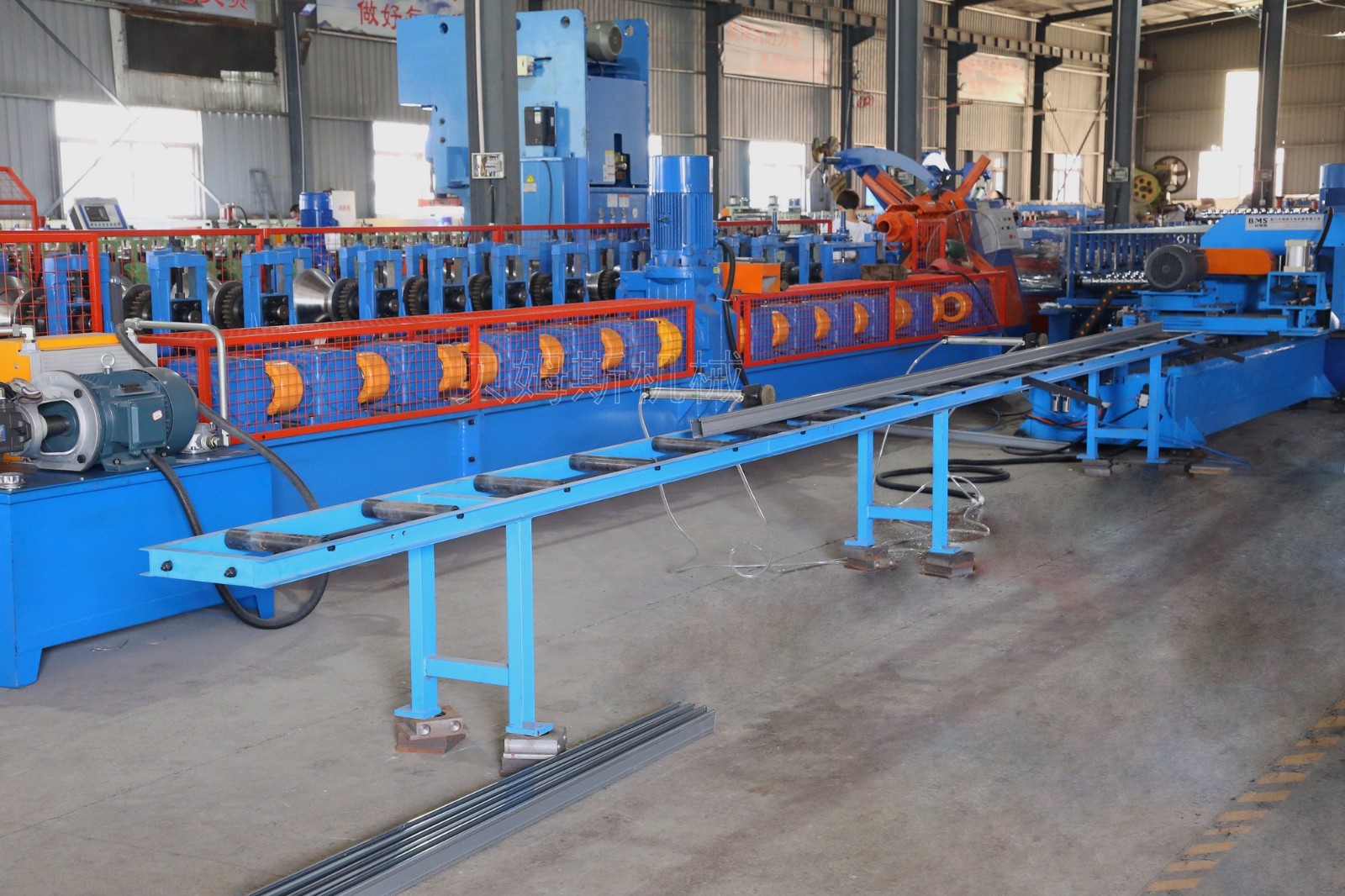

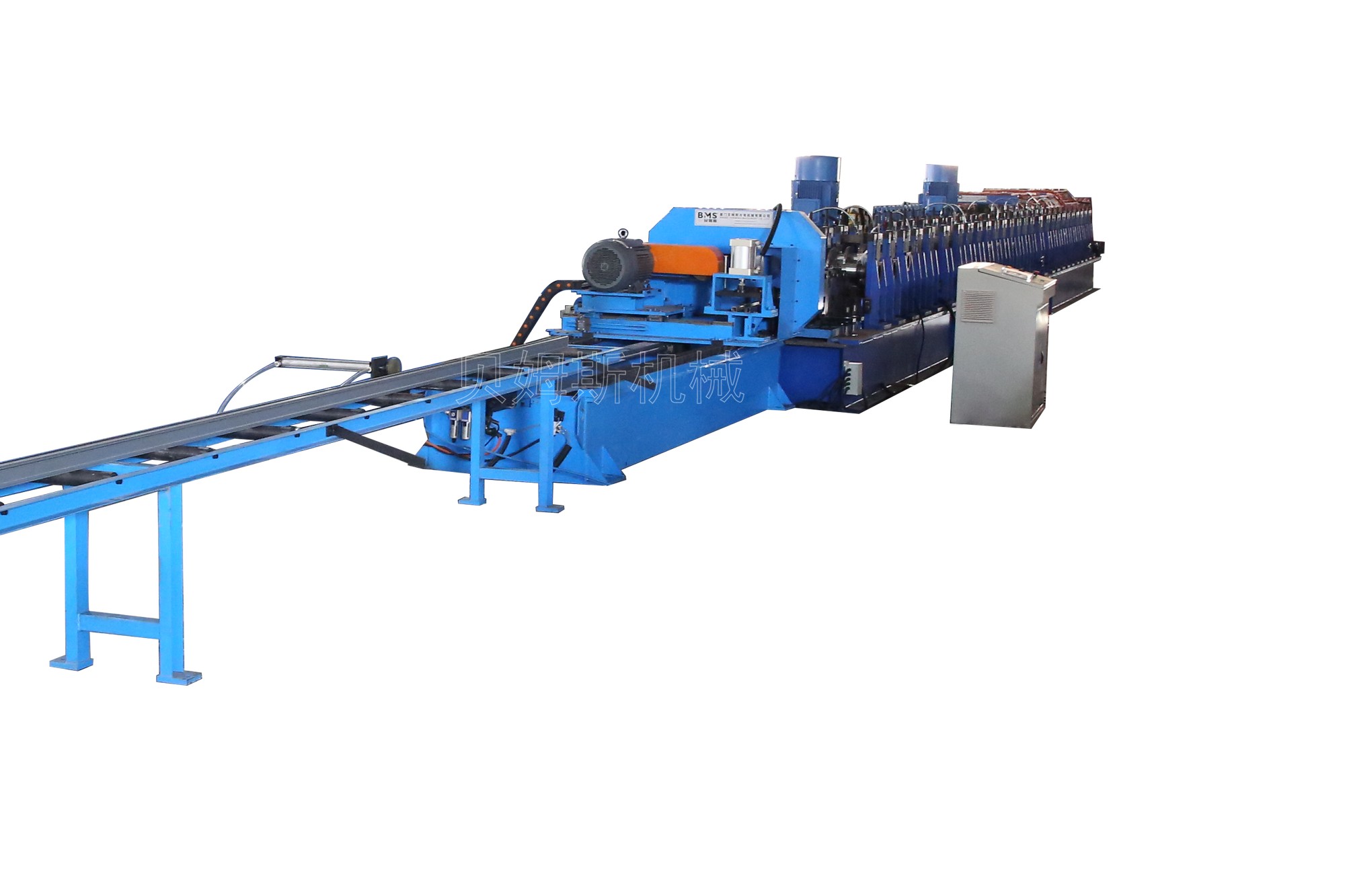

三、 光伏支架冲孔生产线设备YX41-41/52/62/72全景图


2022-07-07_00006

2022-06-29_00008


2022-06-29_00005


设备优势:

①电机与齿轮链轮链条联动,主轴配备HRB正品轴承,经久耐用,链条选用自强牌链条,保证设备的使用寿命。

②制造工艺上,长度定长切割,经调质处理后,使得钢的性能和材质、强度得到很大程度的调整,塑性和韧性大大提升同时保证主轴精度

③最新一代工控系统,输入生产参数后工控系统既可以自动完成定长剪切、定量生产,具有操作简单、运行稳定、节能环保等优点

④水冷装置系统,不因板材的厚度以及成型方式从而影响板型标准


四、 光伏支架冲孔生产线设备YX41-41/52/62/72设备部件图

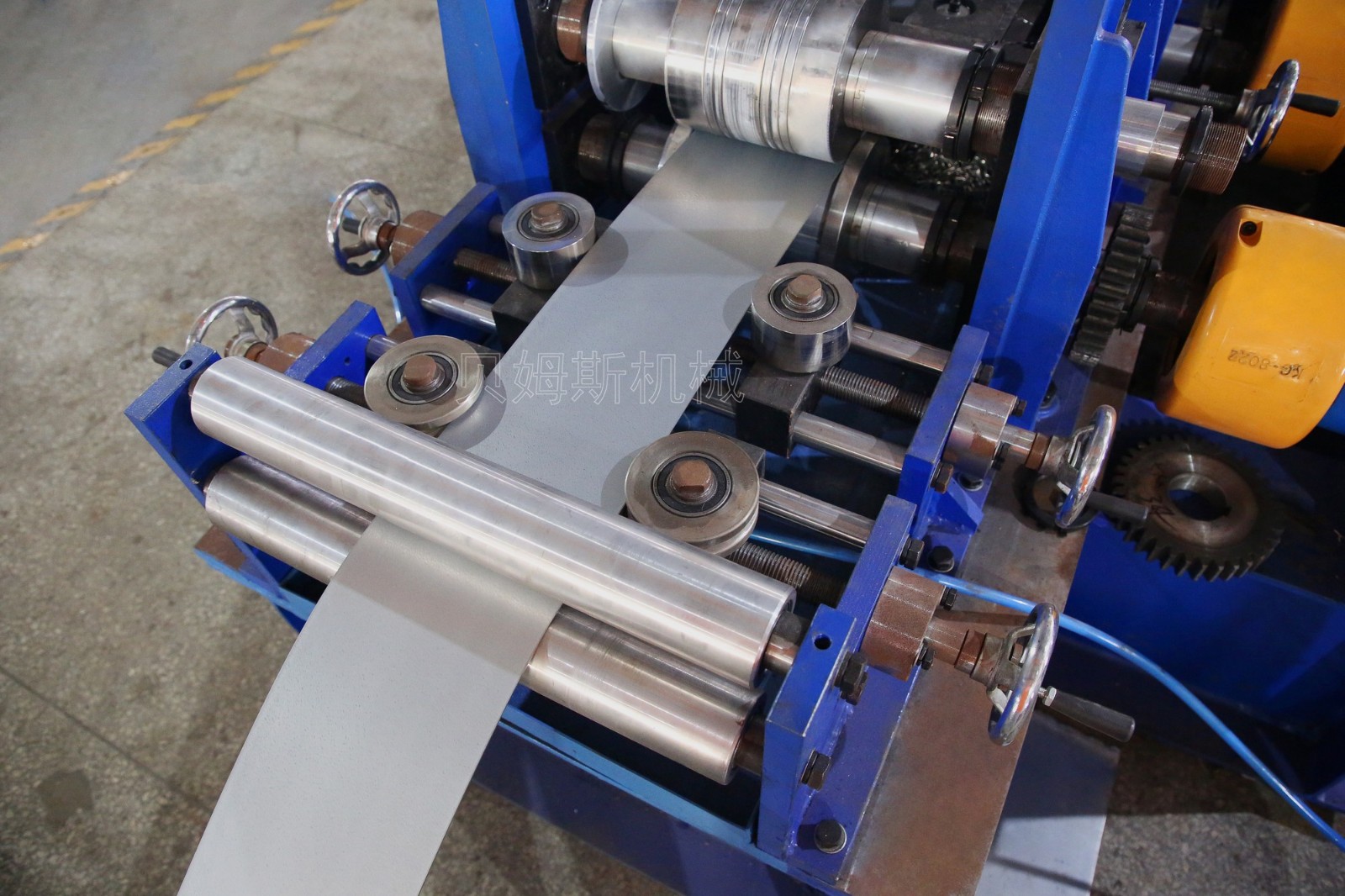

『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

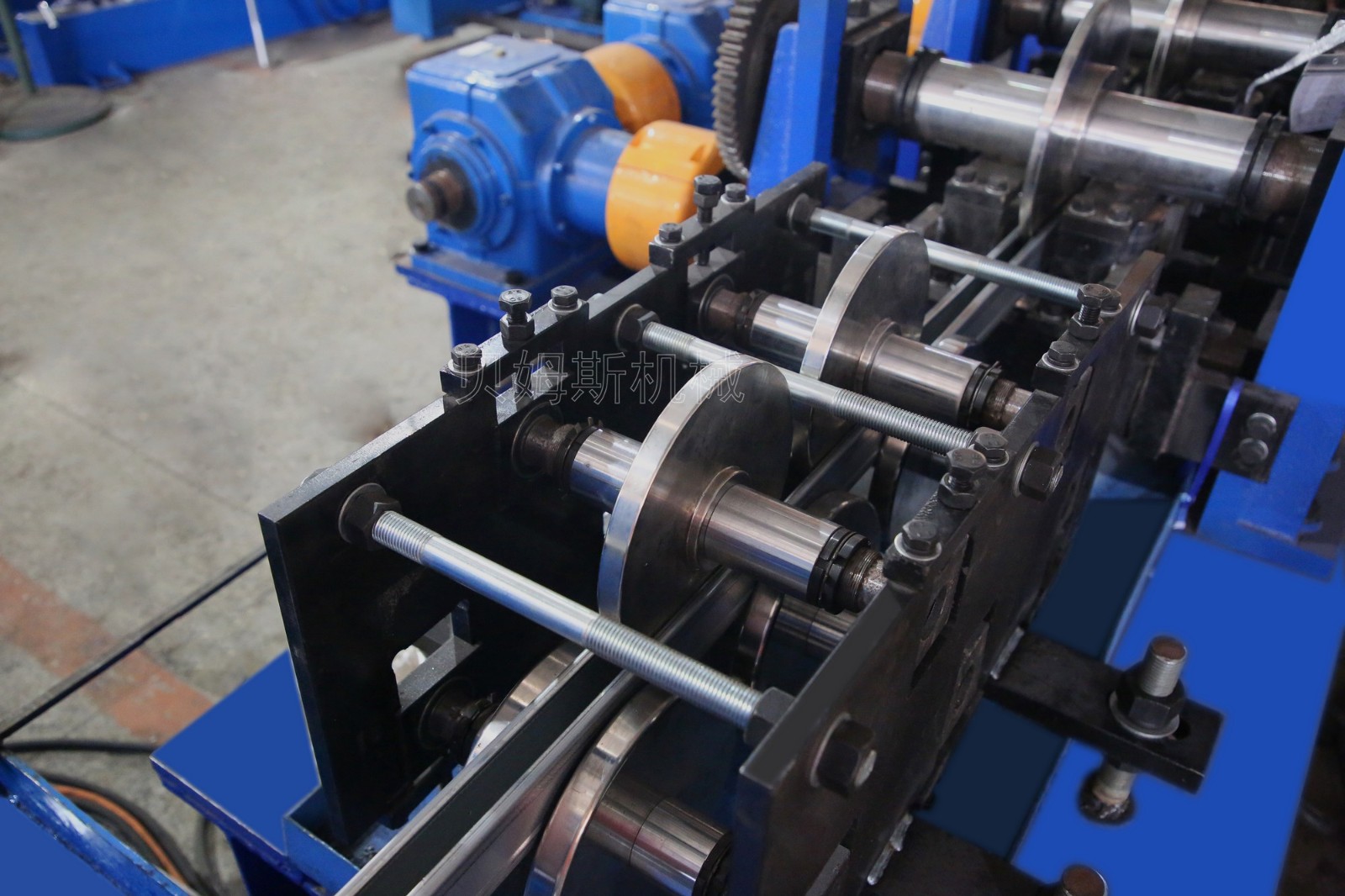

 光伏支架冲孔生产线设备进料装置图

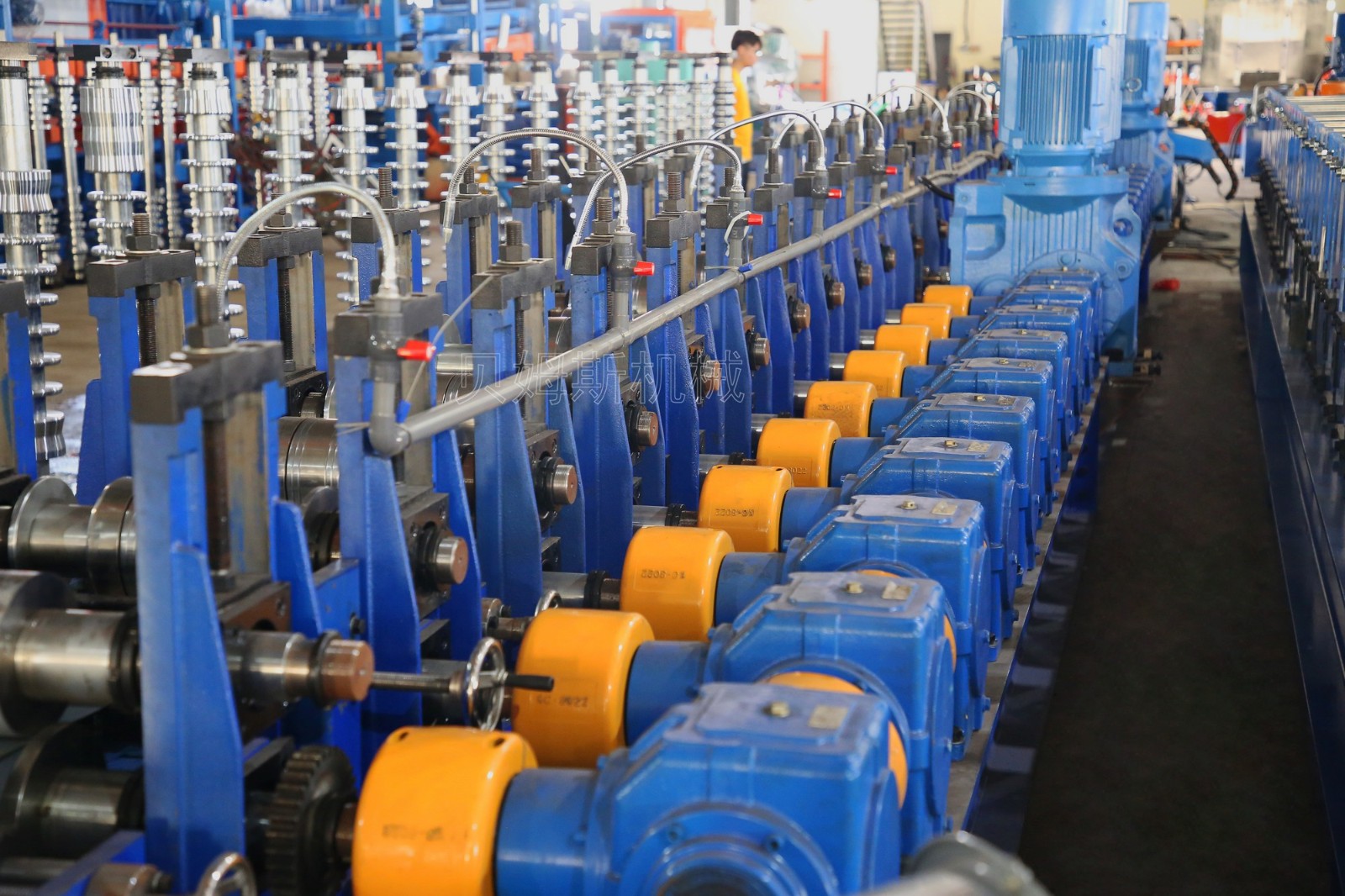

『辊轴组件』

①主轴直径: 材质:45#钢;轴径:φ85圆钢精车。

②辊轮材质:材质:Cr12模具钢,热处理。

③辊压成型:料卷一道道辊压成型的过程。

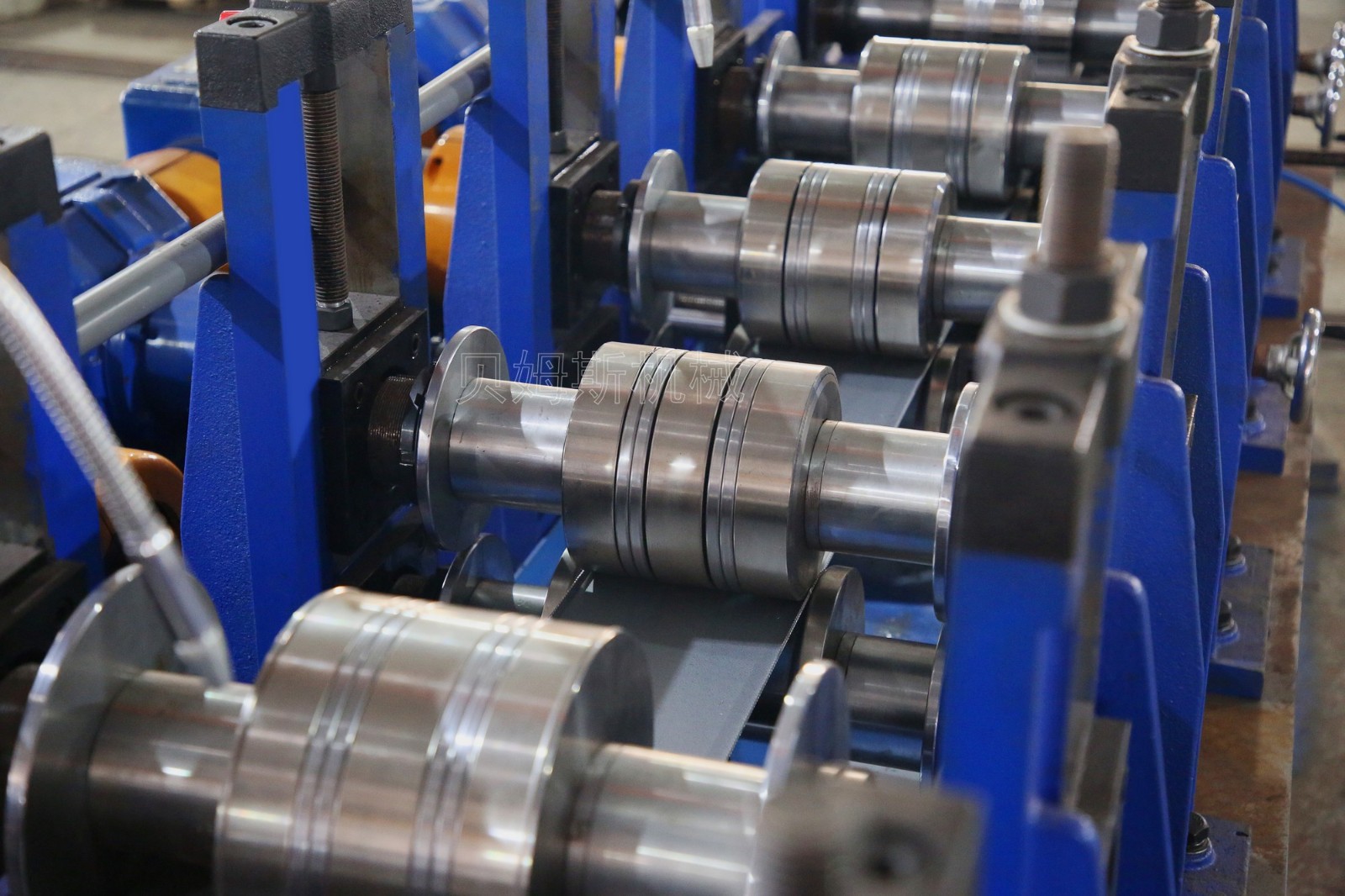

光伏支架冲孔生产线设备辊轴组件图

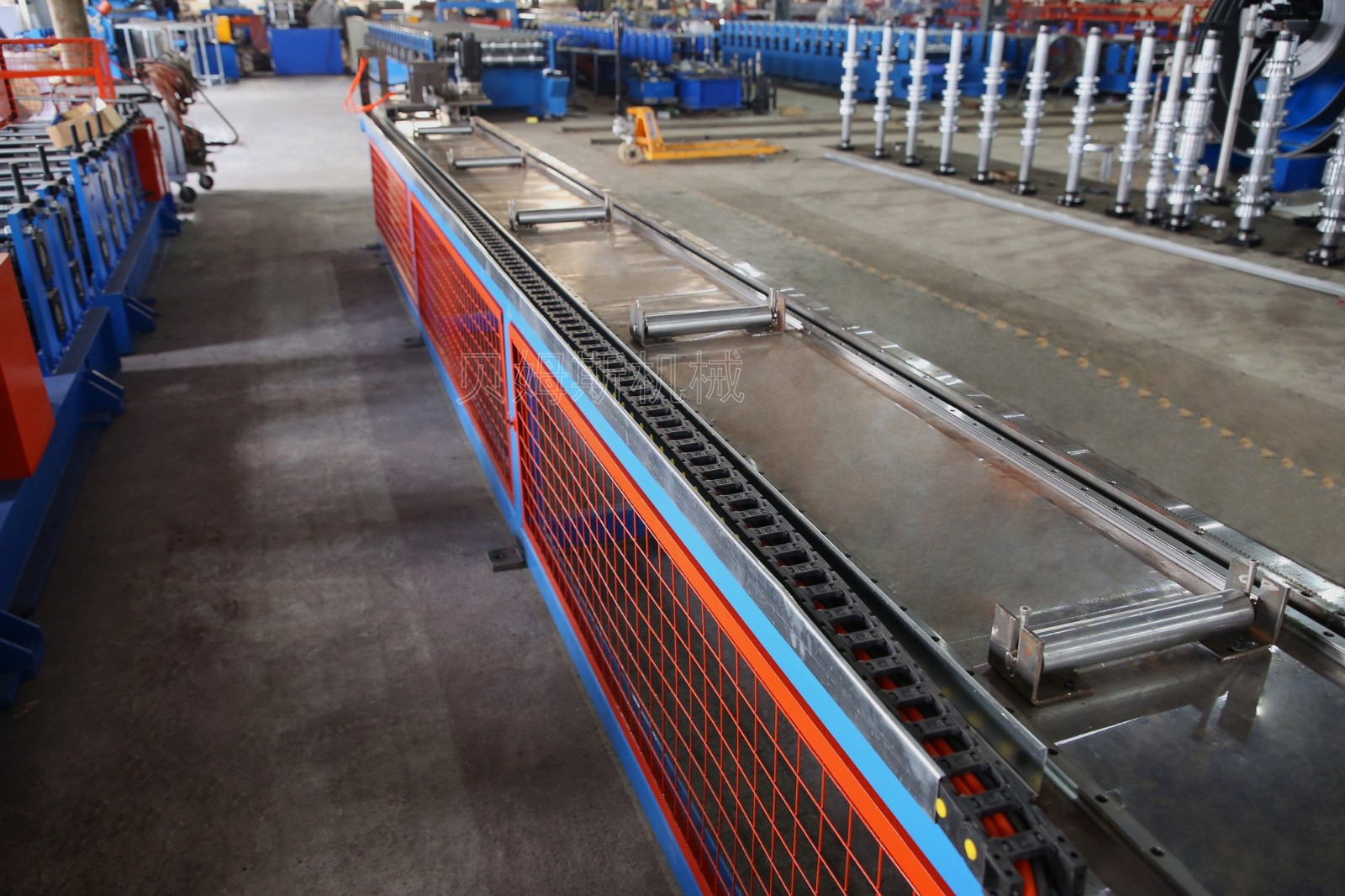

『伺服不停机飞锯剪切装置』

①飞锯剪切特点: 采用不停机伺服跟踪剪,飞锯剪切,配直线导轨高效剪切、快速出料,编码器定尺,长度尺寸偏差± 1.0mm,气动档板确保设备剪切时操作人员安全。。

②结构特点:切断为独立机构,由 PLC 主电脑机定长,切断长度可以自行设定。采用飞锯切割工艺。切割端面变形小,刀片更换快捷,生产效率高。

③规格:锯片经过热处理,达到HRC58-62°;配切断刀片 1 付,刀片材质 Cr12mov ;剪切精度<+/-1mm。

④底座:锯切底座采用10-20mm钢板先除锈打磨整平后再龙门铣保证平面度,搭配双线直行导轨保证移动精度不抖动从而达到剪切技术精度。

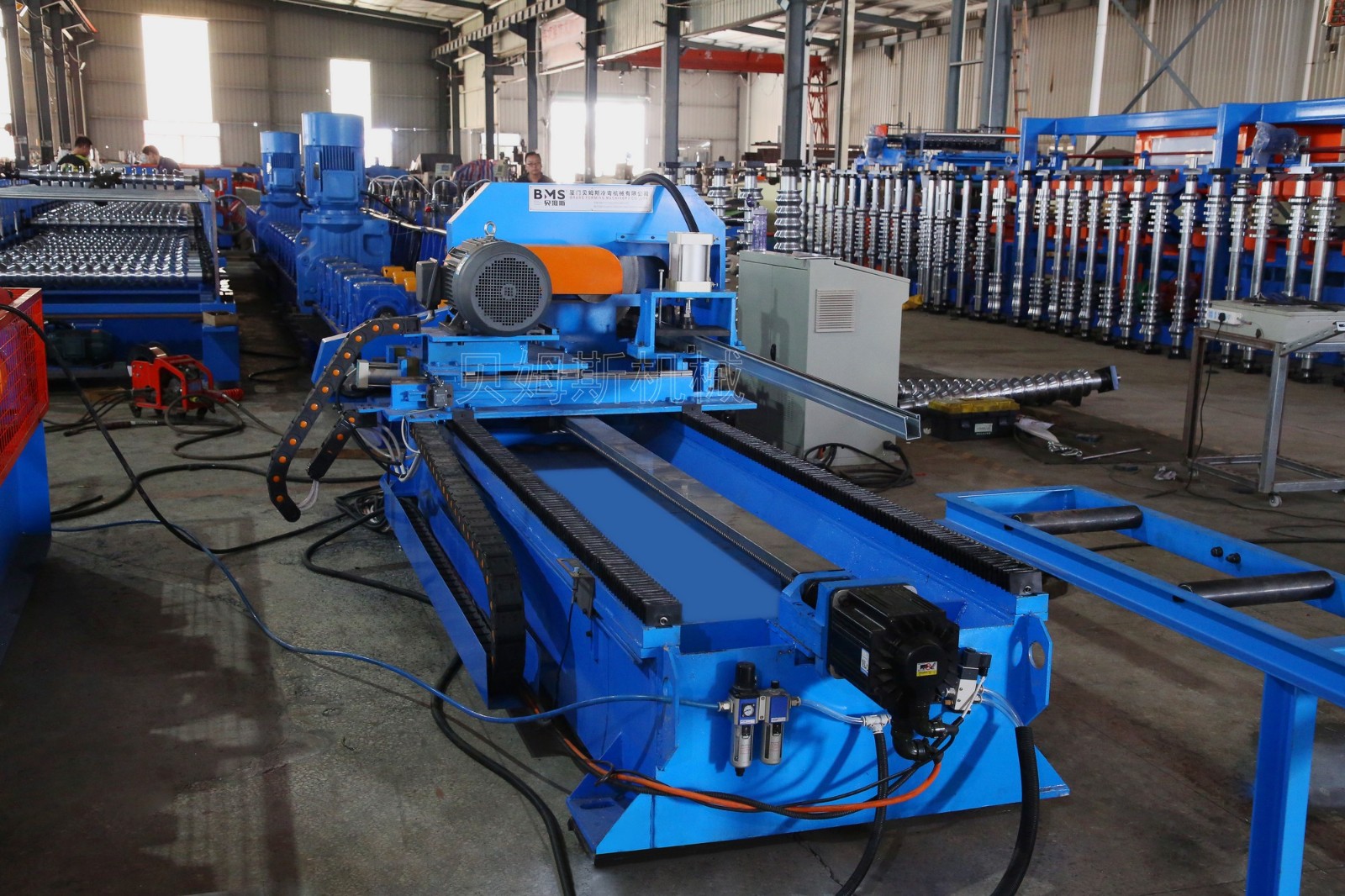

光伏支架冲孔生产线设备剪切装置图


『冲孔生产线』


光伏支架冲孔生产线设备冲孔生产线图



『数自动进料台』

①特点: 使料卷自动进料。


光伏支架冲孔生产线设数自动进料台图


『液压站』

①液压阀品牌: 采用华德。

②油泵类型:叶片泵。

③油缸类型:焊接缸。

④油箱:外置油箱。

⑤液压功率:11KW。

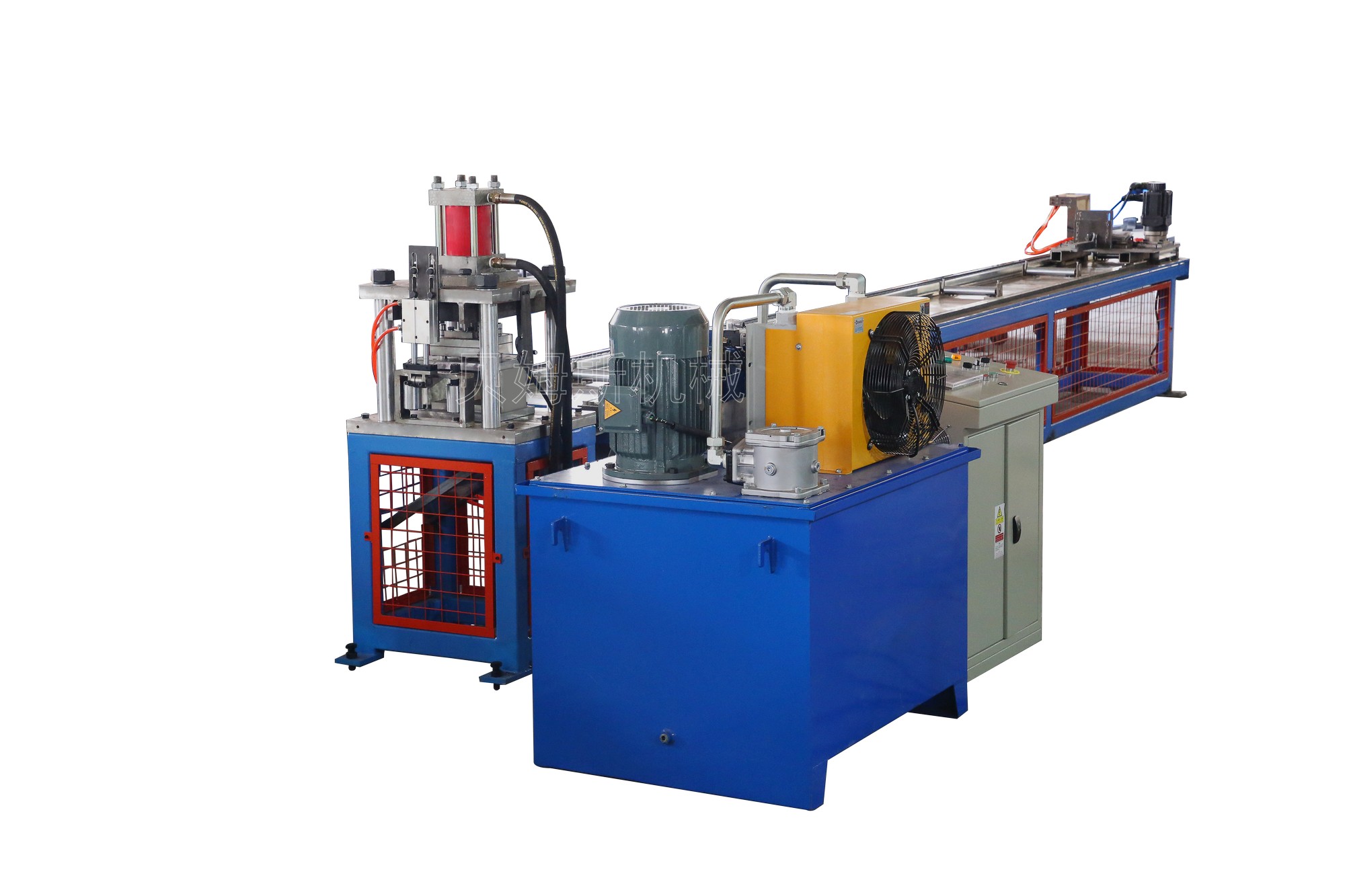

光伏支架冲孔生产线设备液压站图


『PLC控制柜』

① P L C :采用台达高精度PLC电子装置。

②变频器:台达重载变频器,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用威纶输入生产数据,自动完成生产要求。

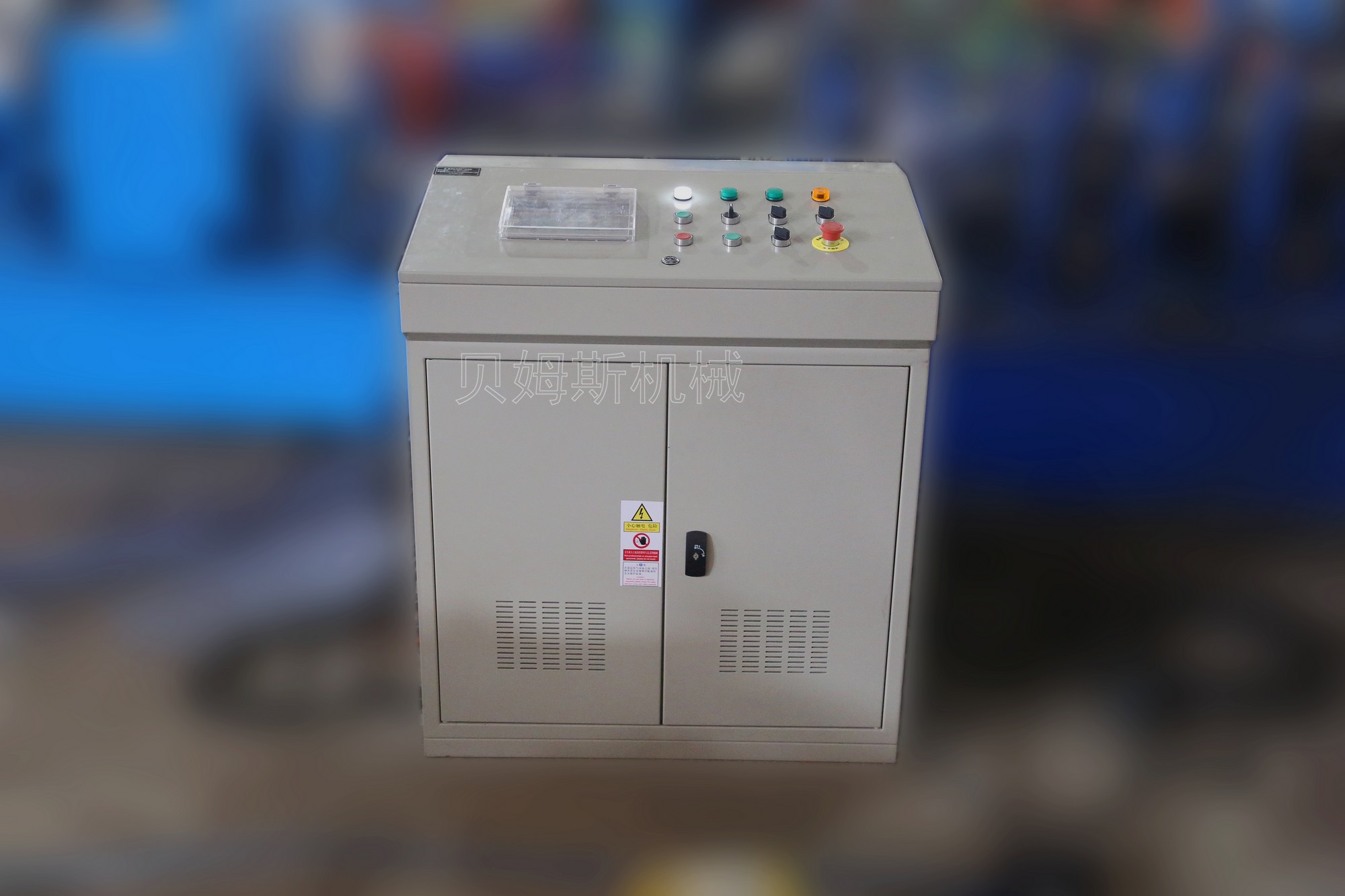

光伏支架冲孔生产线设备PLC控制柜图


五、光伏支架冲孔生产线设备YX41-41/52/62/72成型用途

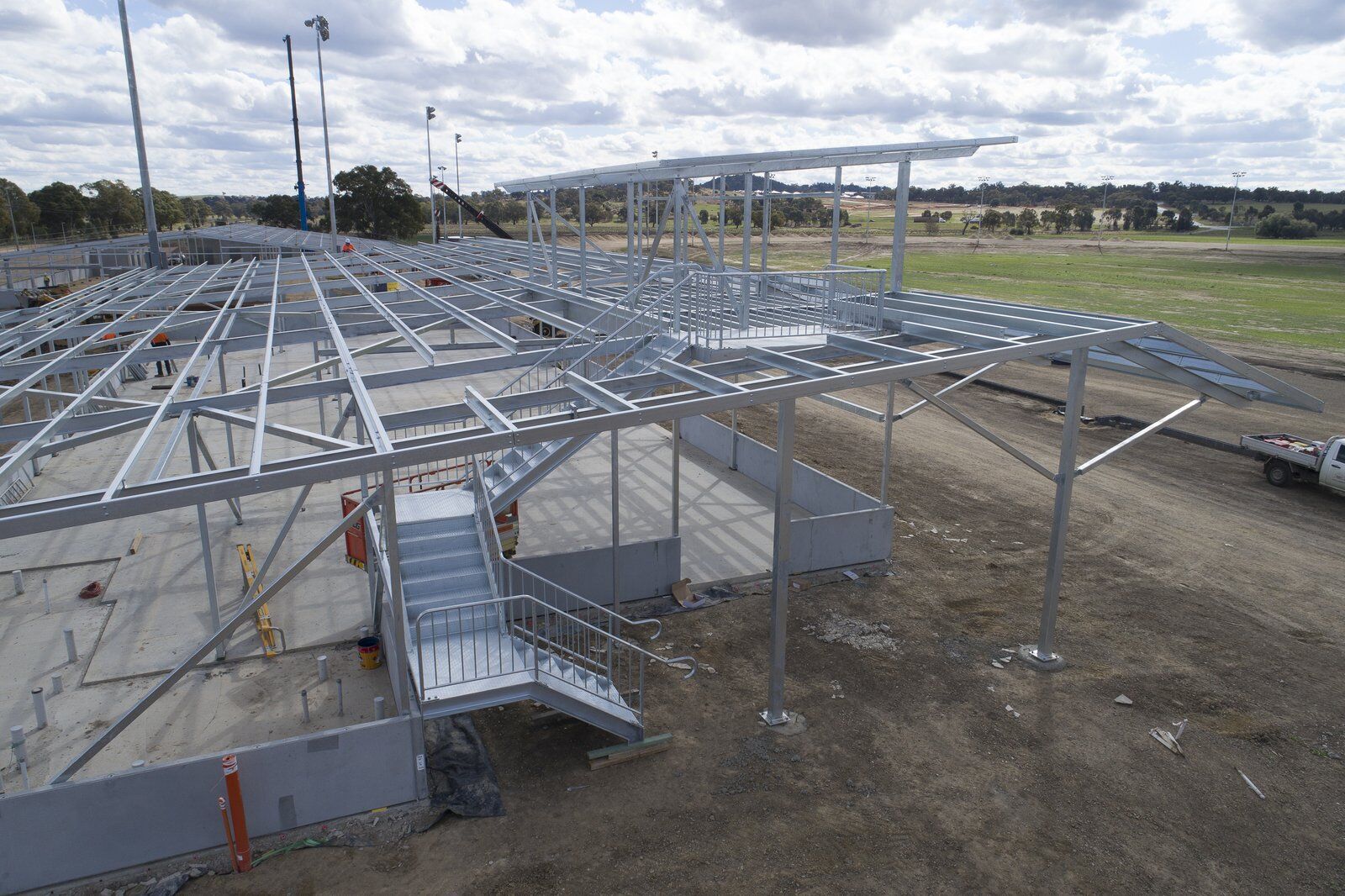

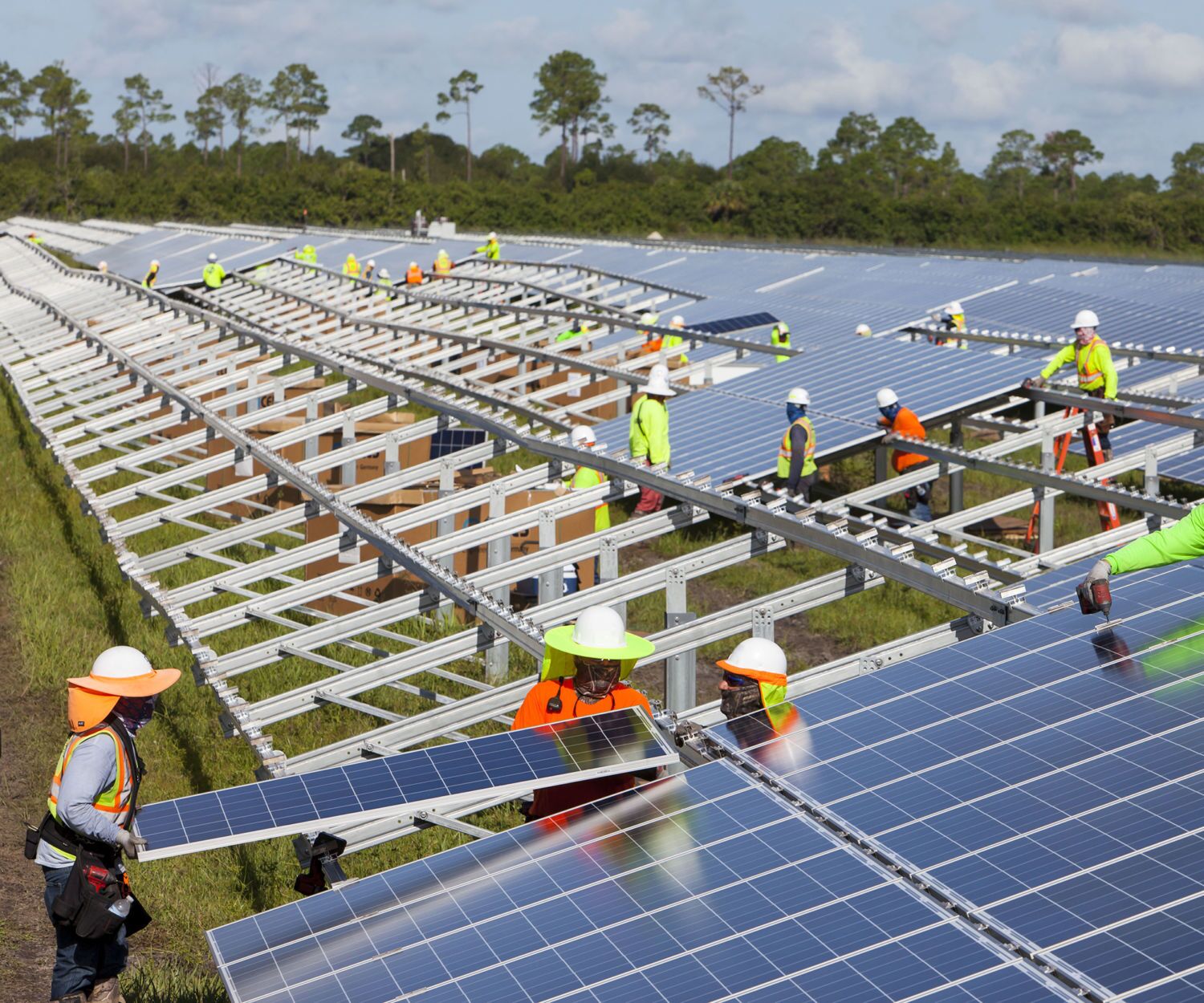

YX41-41/52/62/72光伏支架冲孔生产线(CU型钢智能冲孔机)是用于生产电气行业相关的支架、出产的成品为多功能应用的搭接支架。常用于搭建组成太阳能光伏支架、抗震支架、建筑电路电气工程设施等领域的多功能用途支架。
