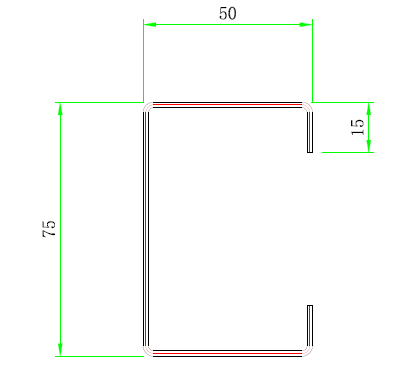

一、小C型钢生产线设备C50-75版型
二、小C型钢生产线设备C50-75视频展示

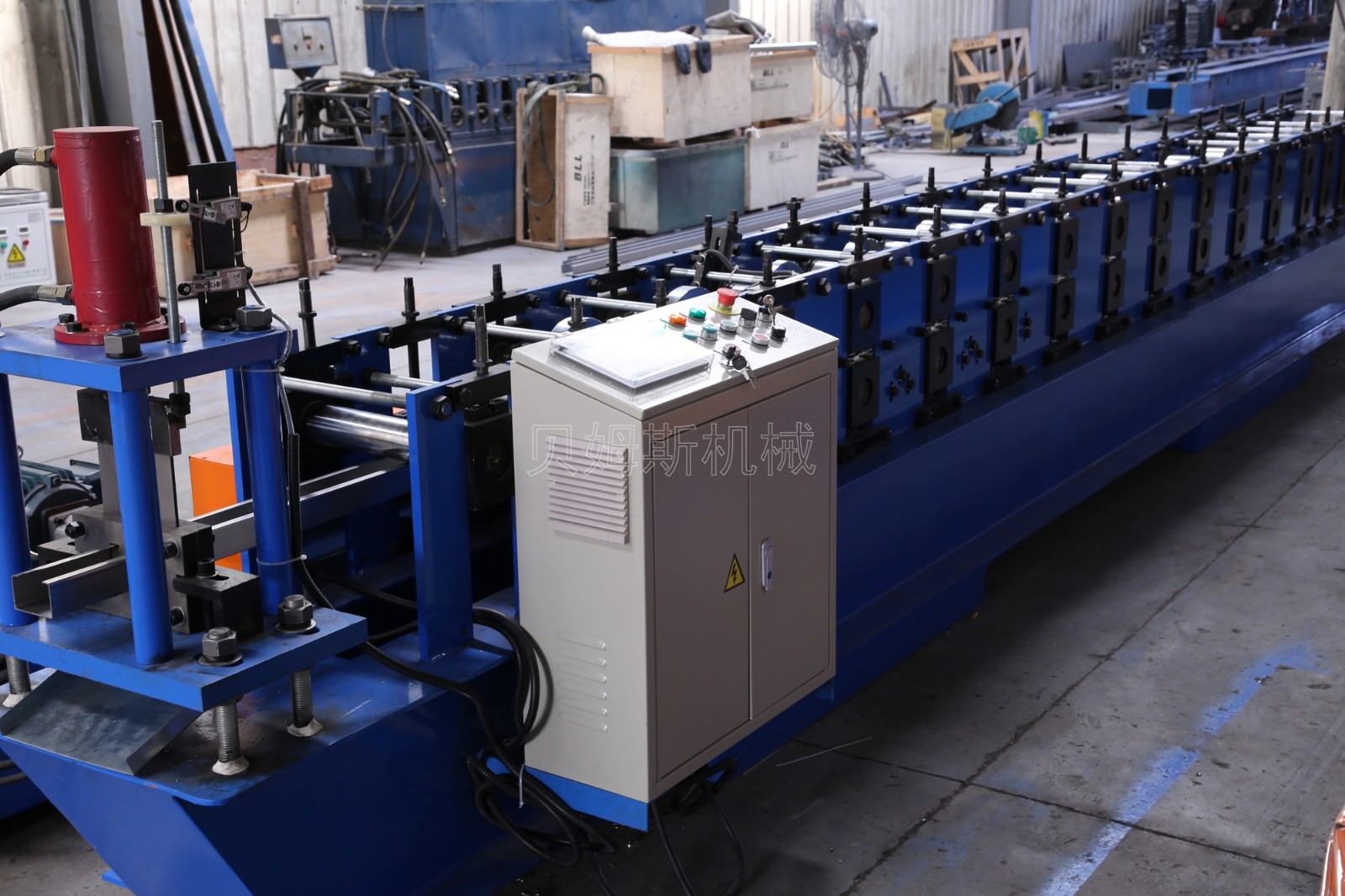

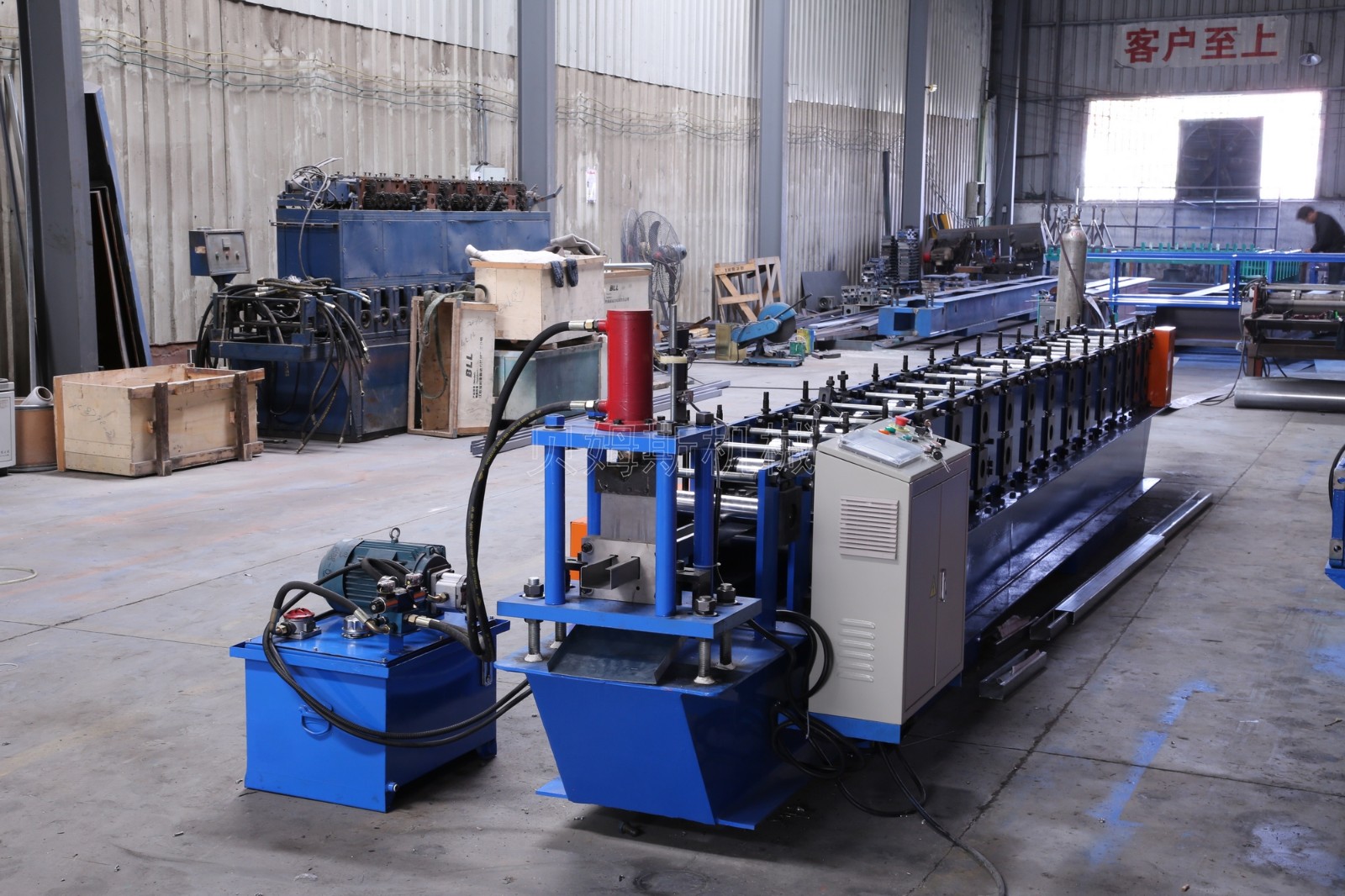

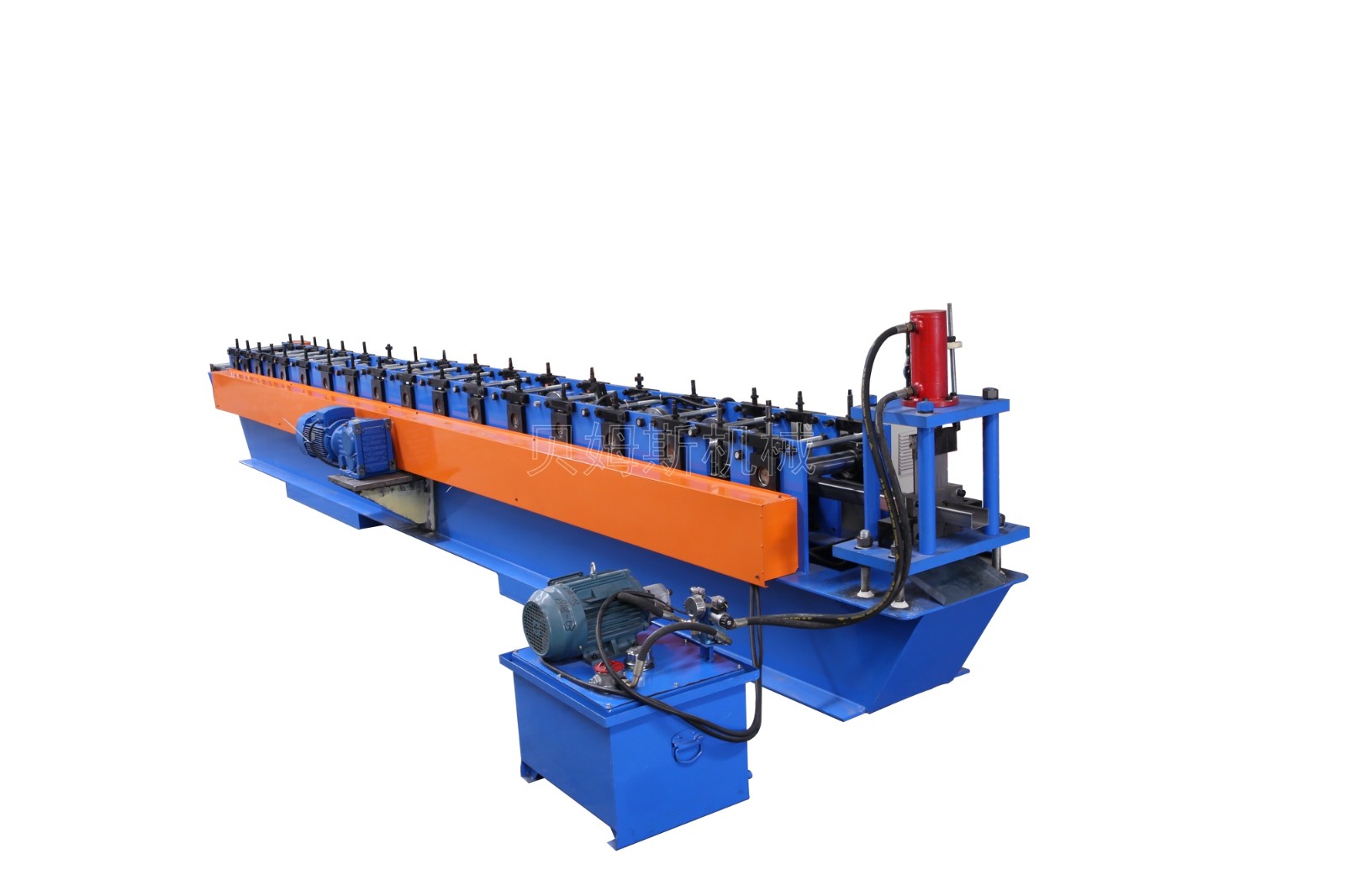

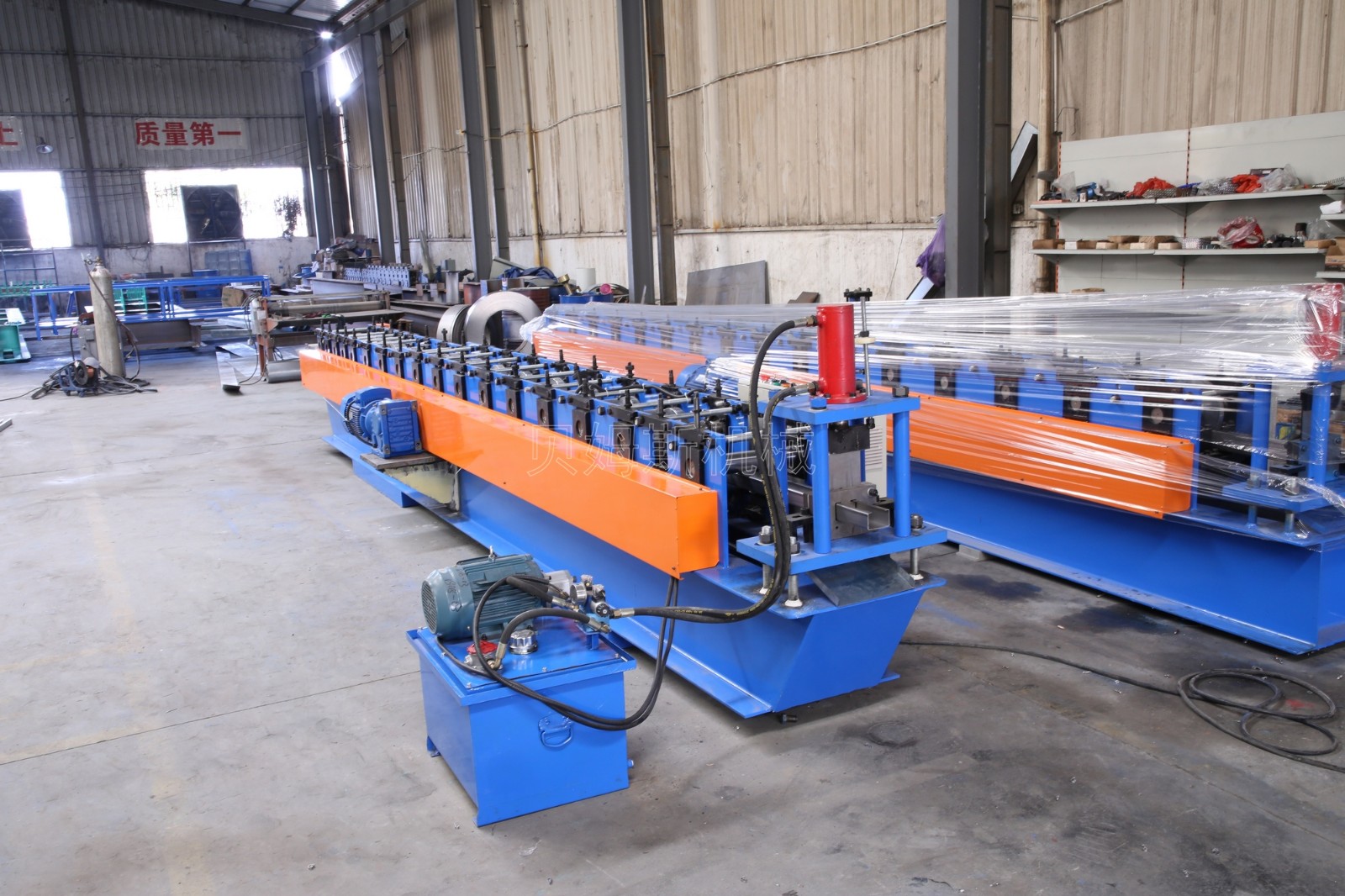

三、小C型钢生产线设备C50-75全景图
四、小C型钢生产线设备C50-75部件图
『进料装置』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷往前递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。

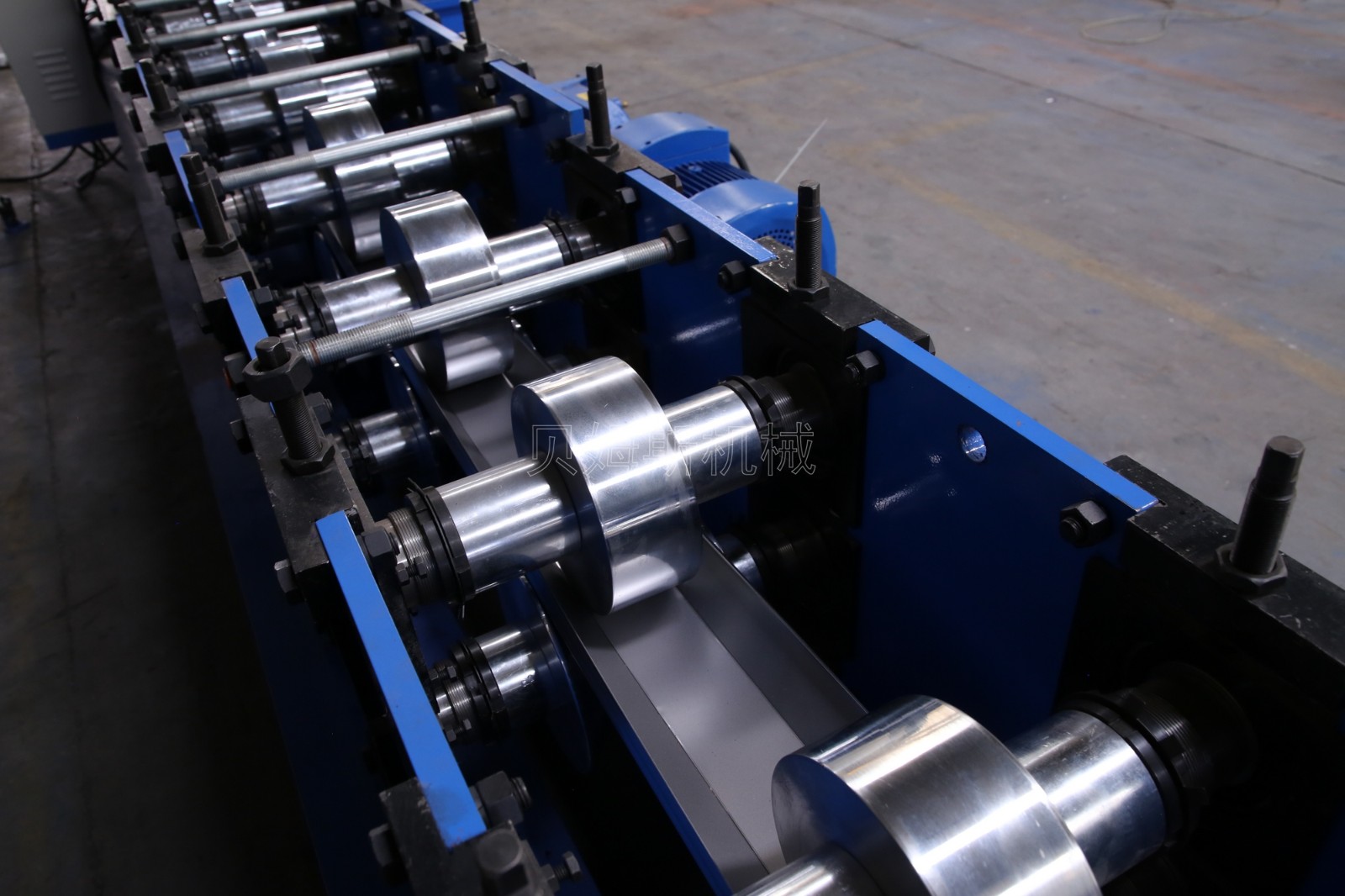

『辊轴组件』
①主轴直径: φ85mm, 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。
『成型后剪』
①导向机构:使刀架剪切平稳,切口无变形。
②铸铁刀座:减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗车后退火处理,精加工。
『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
五、小C型钢生产线设备C50-75成型用途
小C型钢设备是用于生产钢结构行业的“50-75C型钢”冷弯型钢设备。机器设备出产的成品为C型钢（檩条）多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
