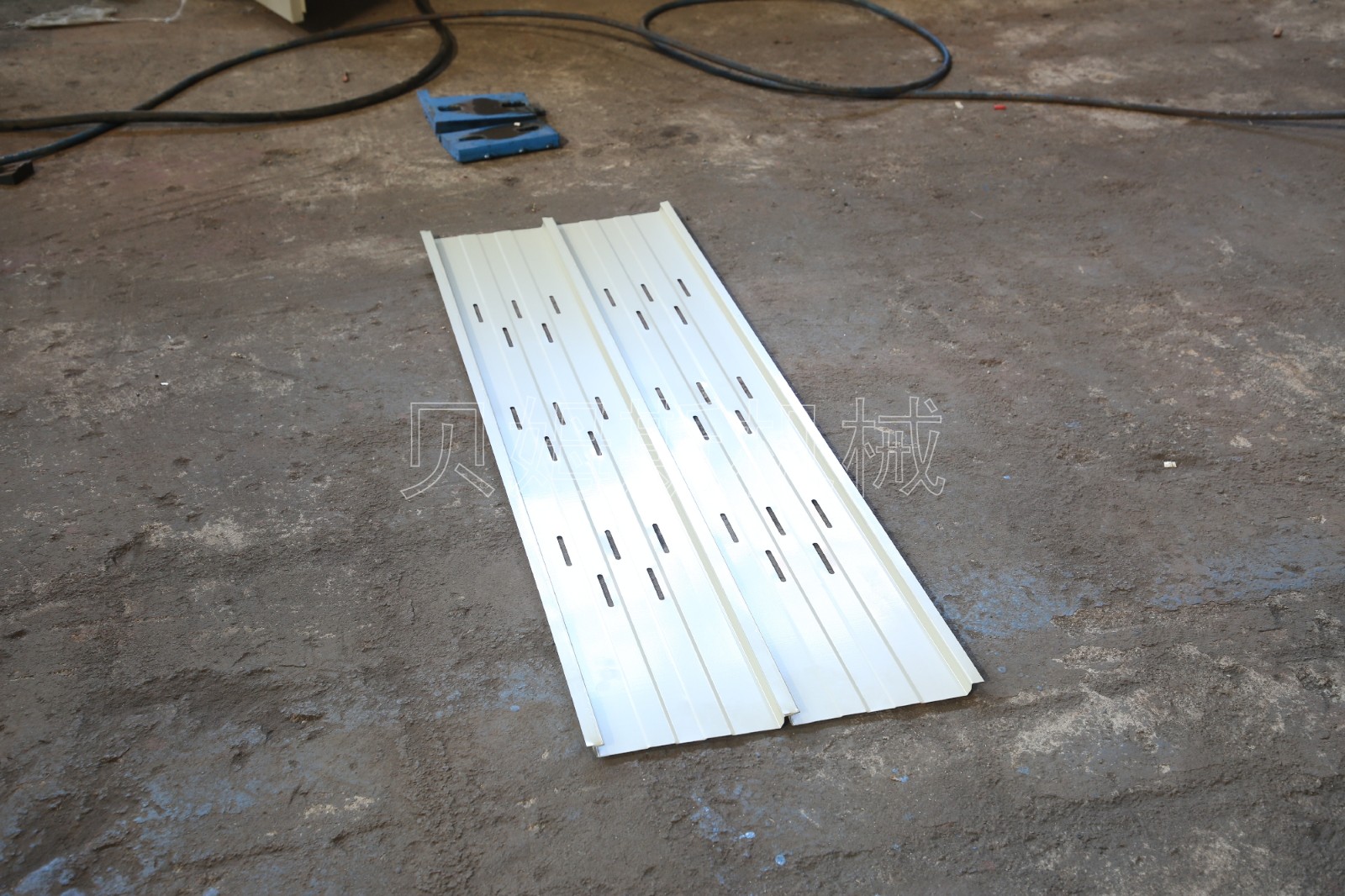

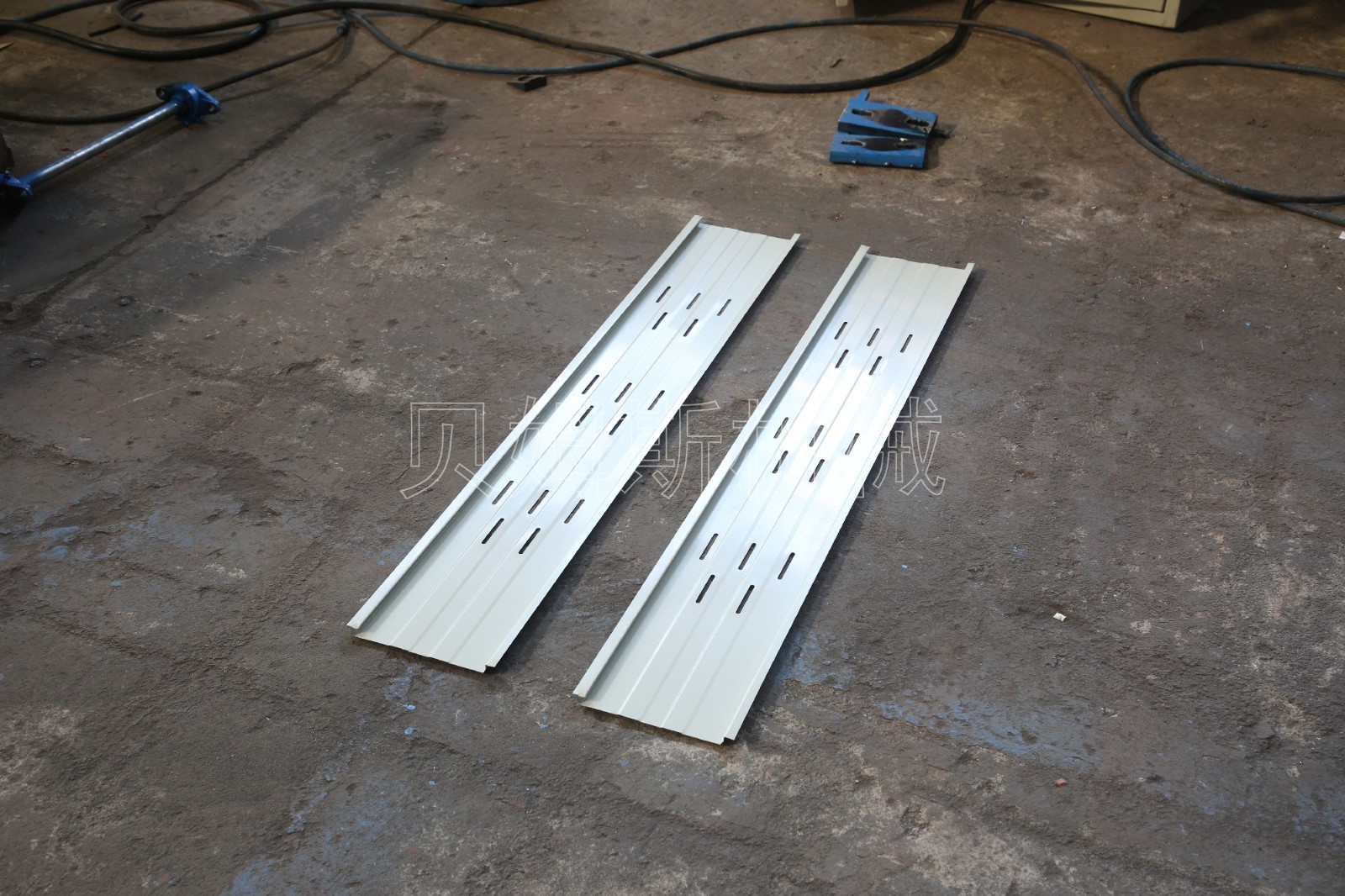

一、天花扣板成型机YX12-100/150/200版型

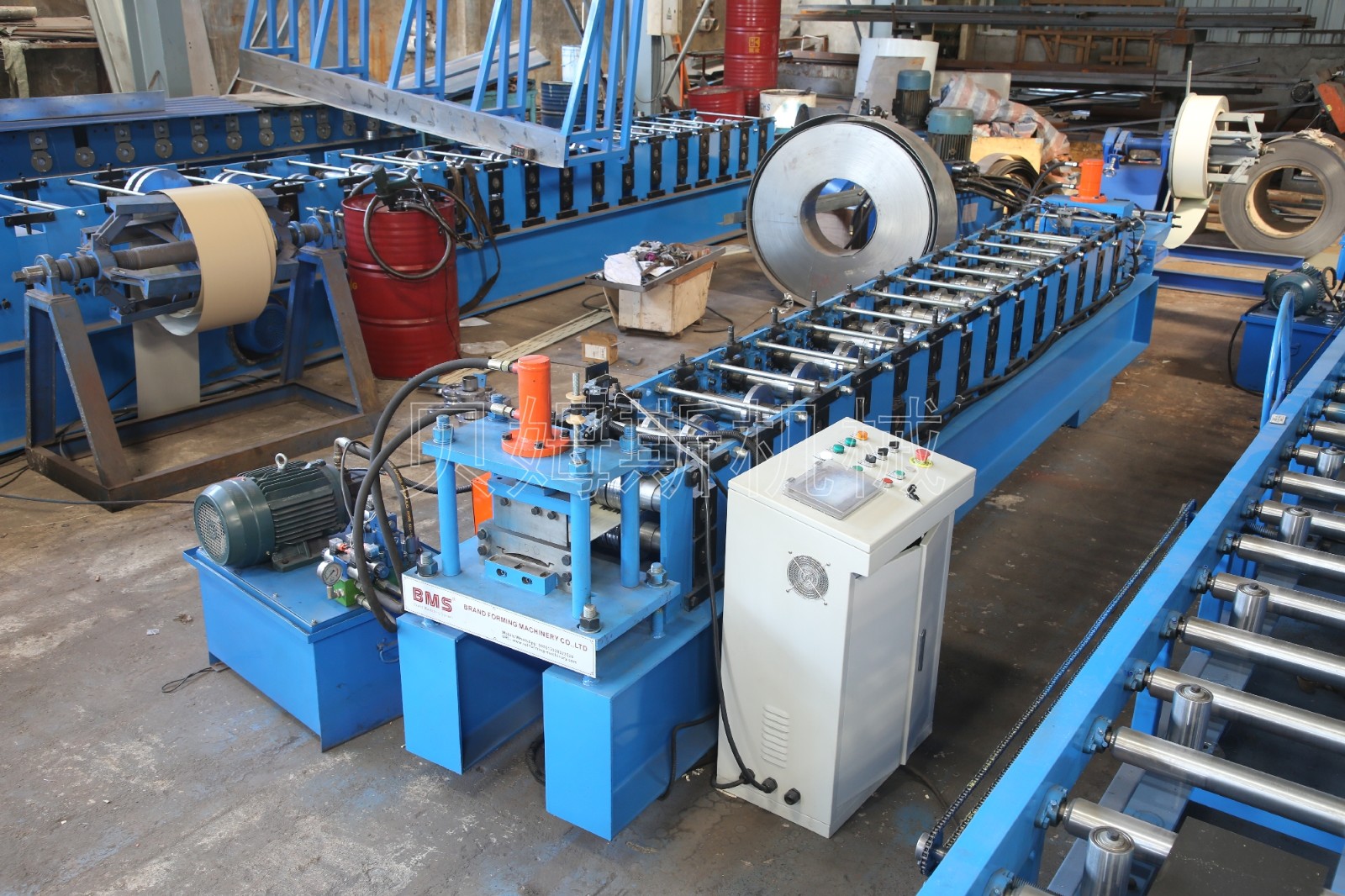

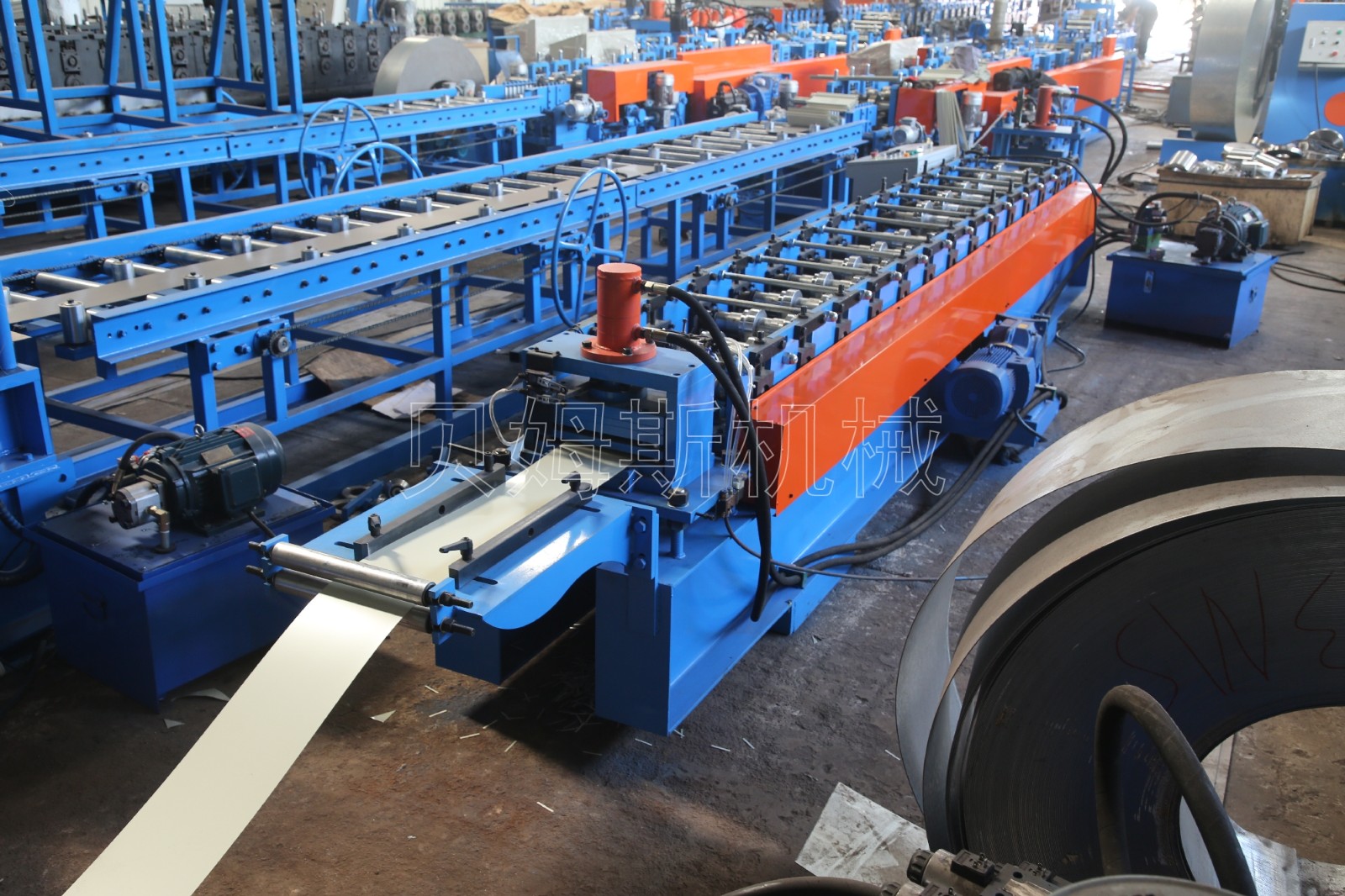

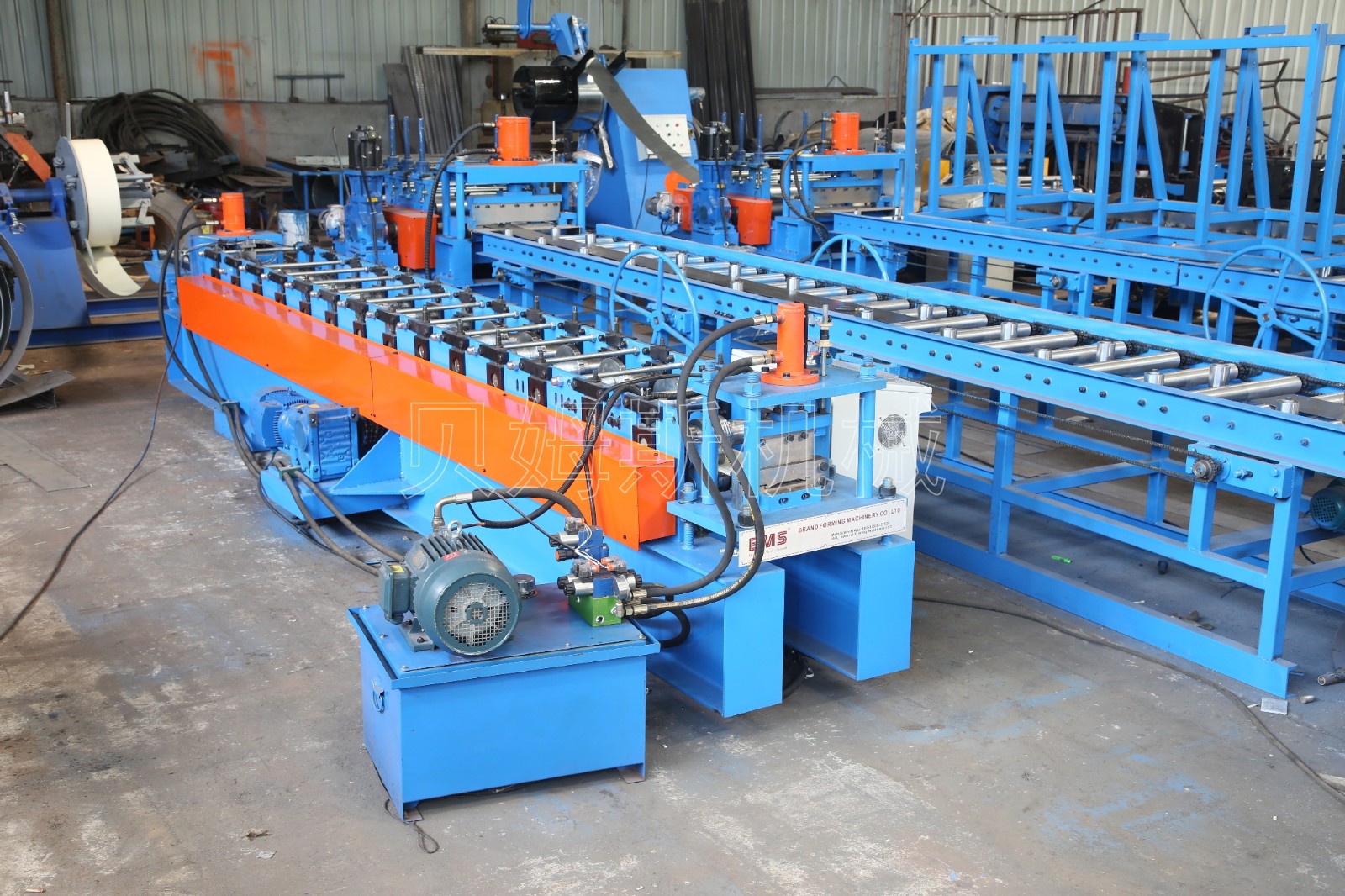

二、天花扣板成型机YX12-100/150/200全景图
三、天花扣板成型机YX12-100/150/200部件图

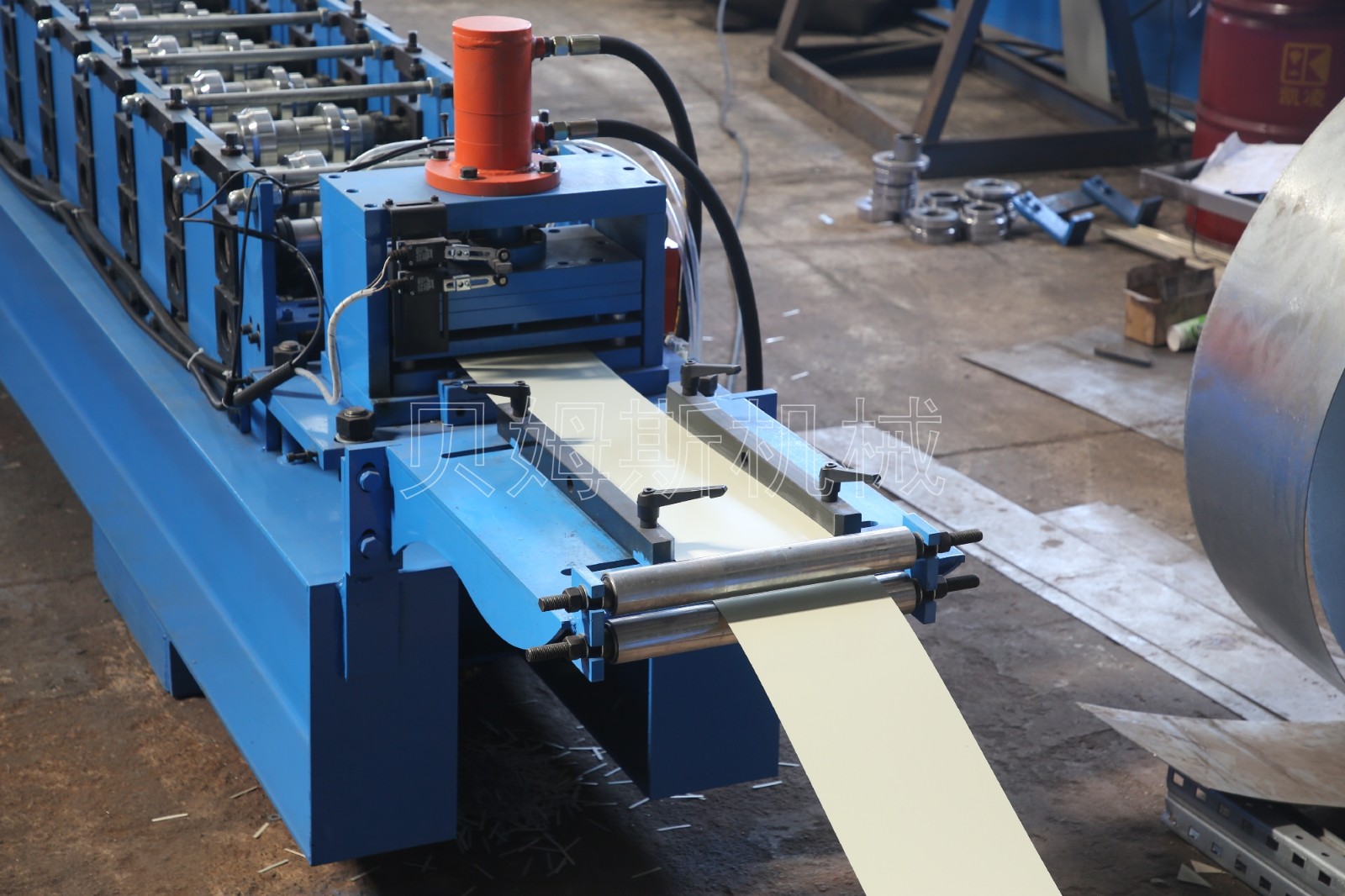

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
④液压前剪:对料卷的用量,进行前段手动剪切。

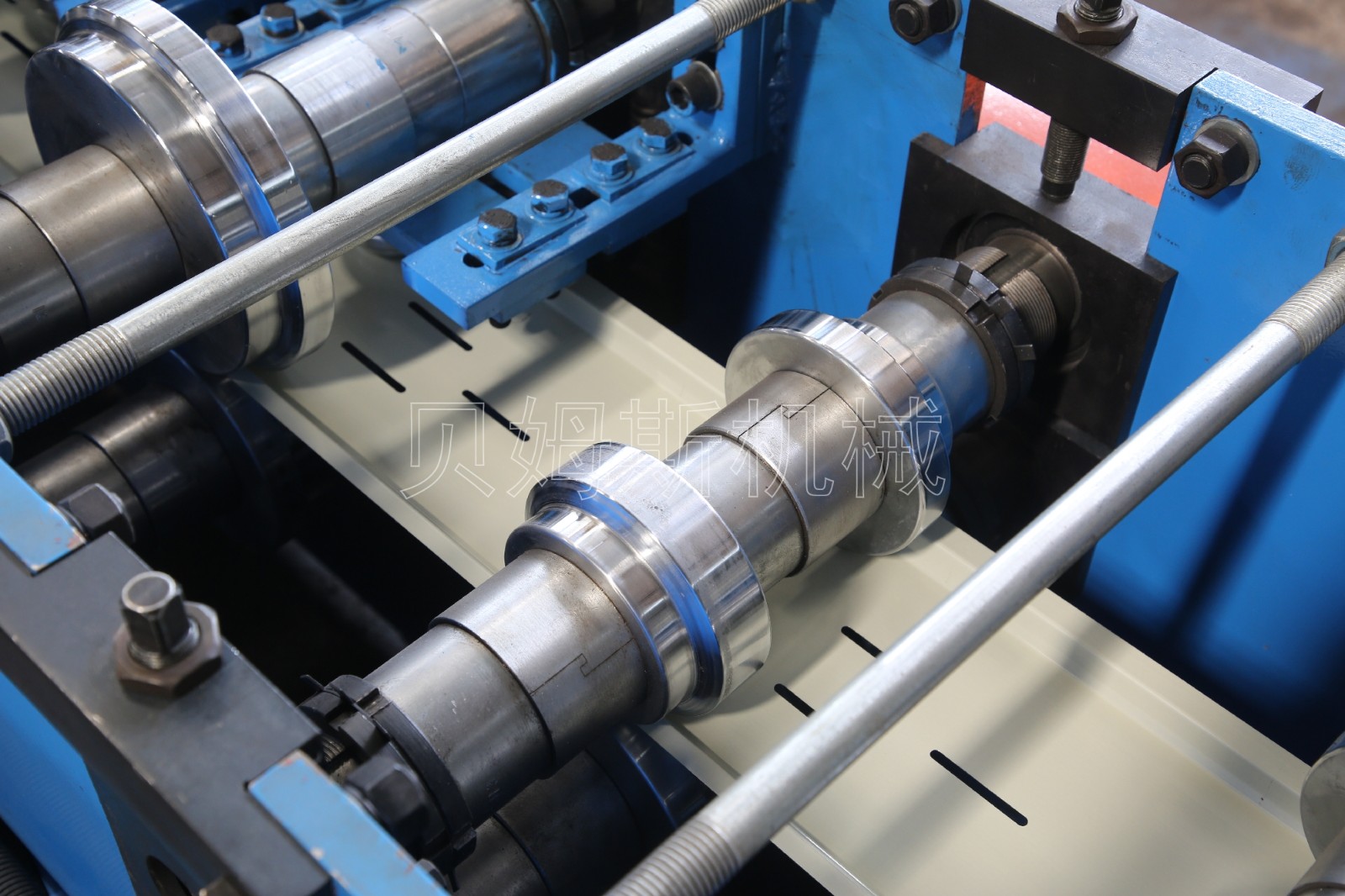

『辊轴组件』
①主轴直径: φ70mm, 45#圆钢。
②辊轮材质:热处理，精车后镀硬铬,镜面抛光。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

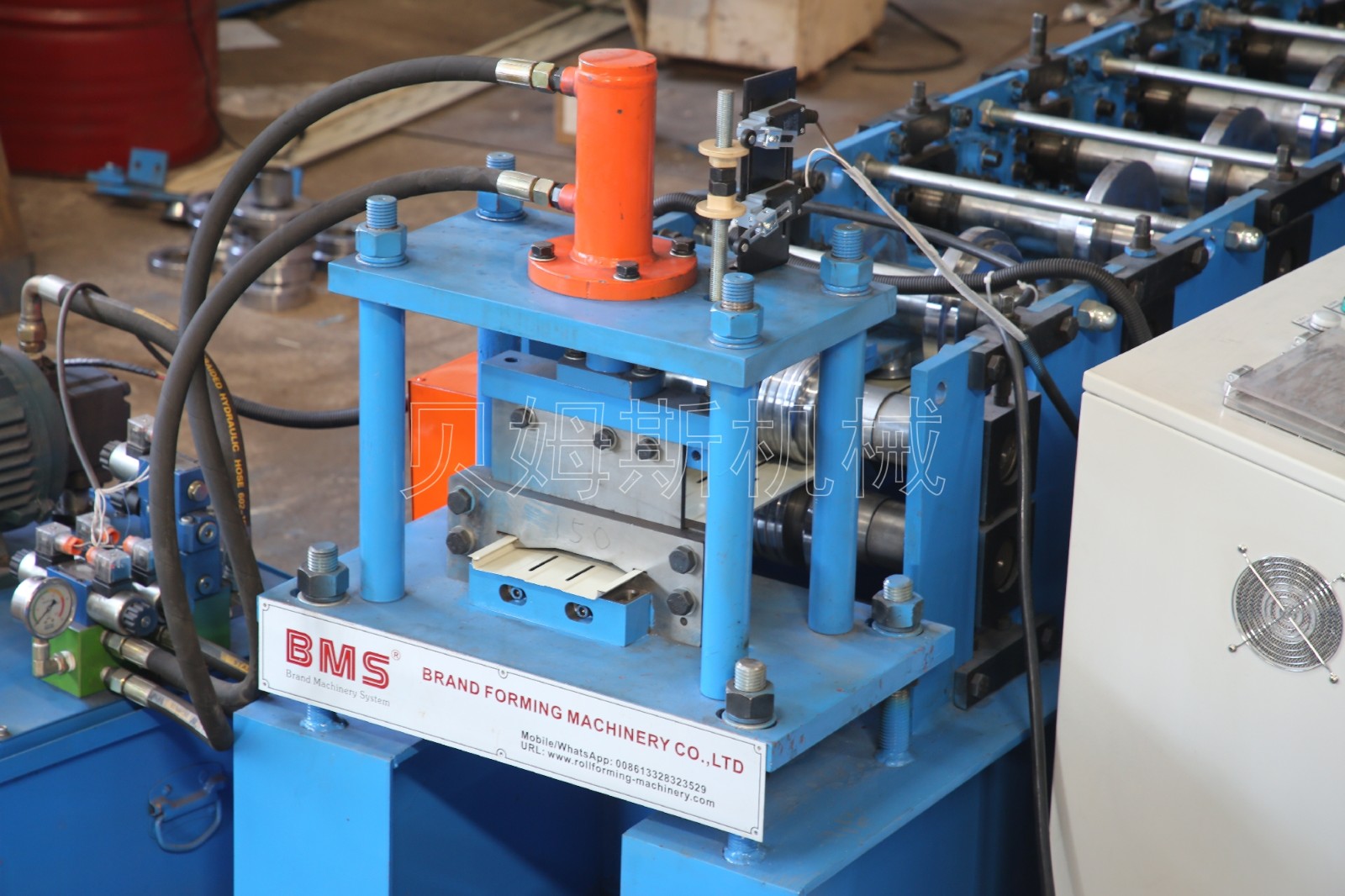

『成型后剪』
①导向机构:上下移动剪切,确保切口不变形。
②铸铁刀座:铸铁减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。
『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、天花扣板成型机YX12-100/150/200成型用途

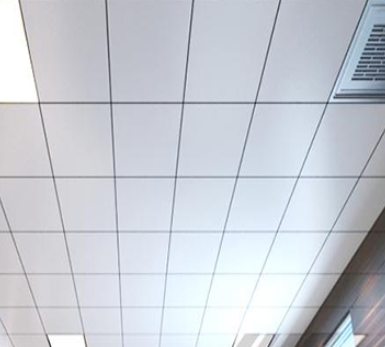

YX12-100/150/200天花扣板成型机是用于生产钢结构行业，天花扣板的冷弯成型机。机器设备出产的成品为天花扣板，多应用于写字楼、办公室、商场、大型购物广场等室内装饰的天花扣板。
