天沟水槽设备YX110-307

设备型号:YX110-307
用料厚度:0.6~1.4mm
成型道次:24 道成型
成型速度:12~14 米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:11*2KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

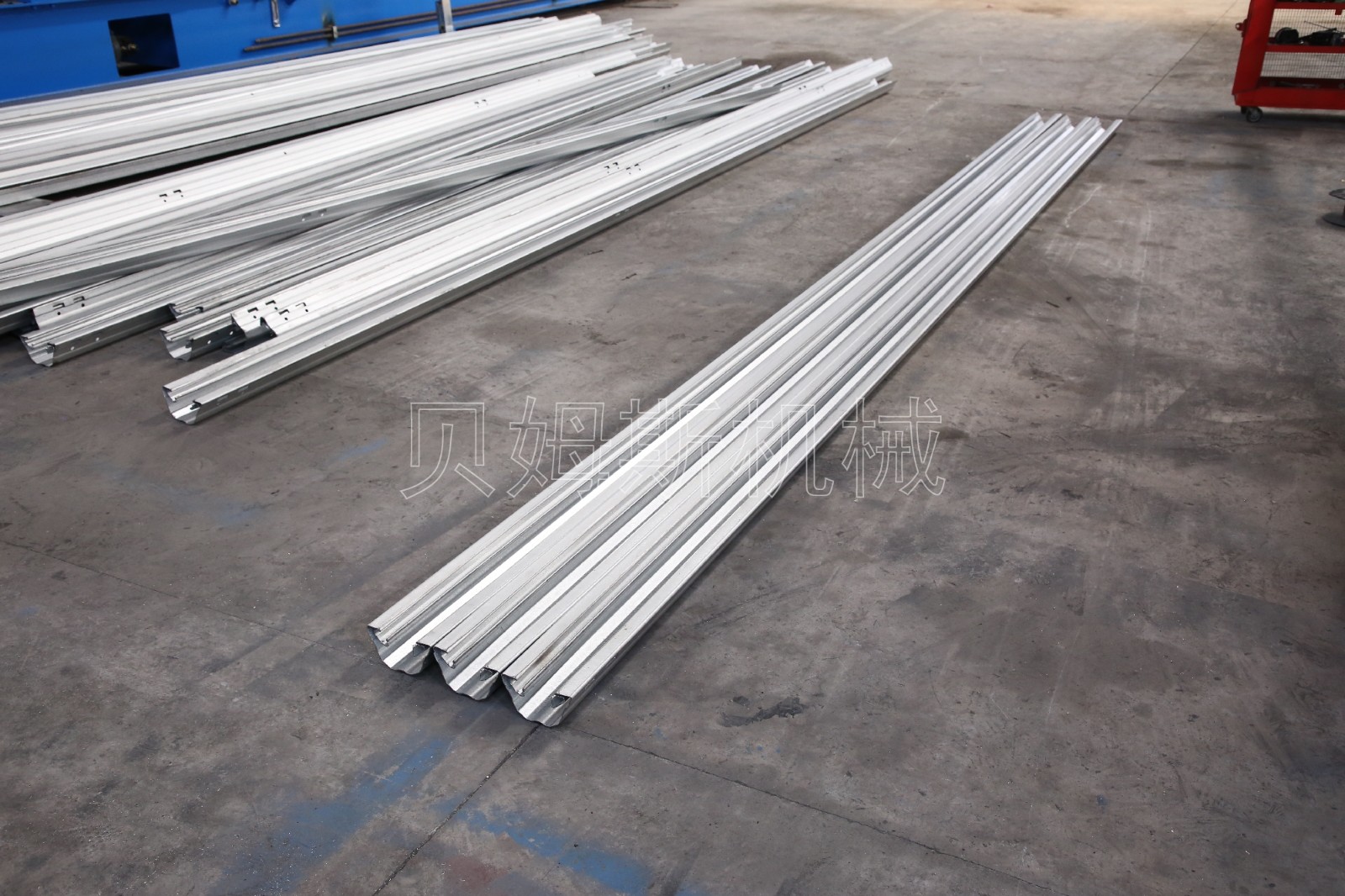

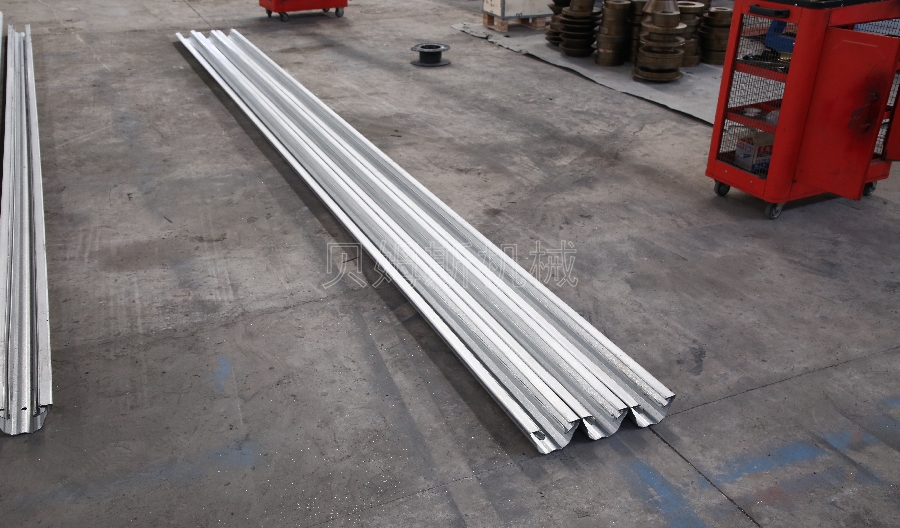

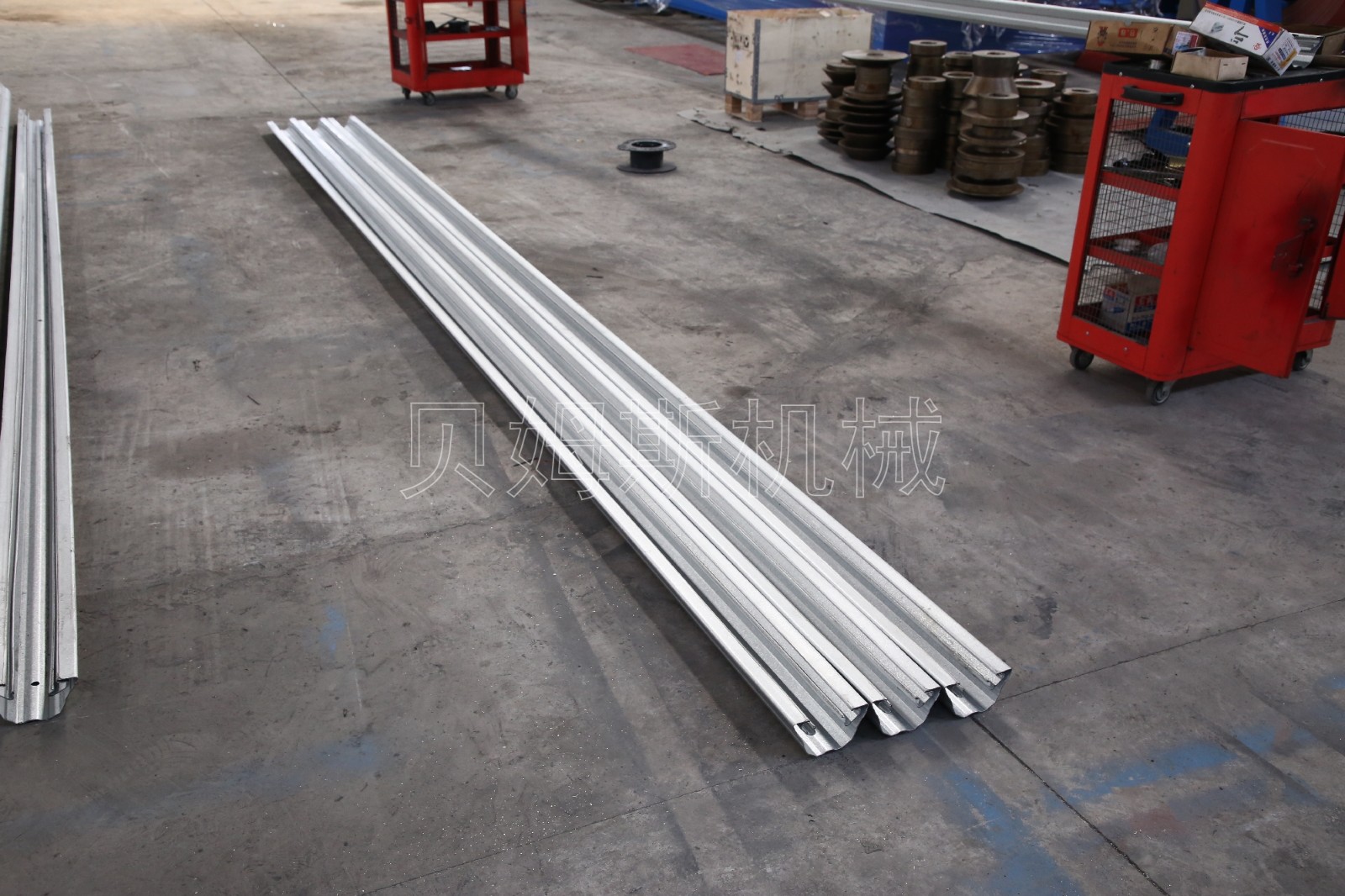

一、天沟水槽设备YX110-307版型


版型图_00001


版型图_00003

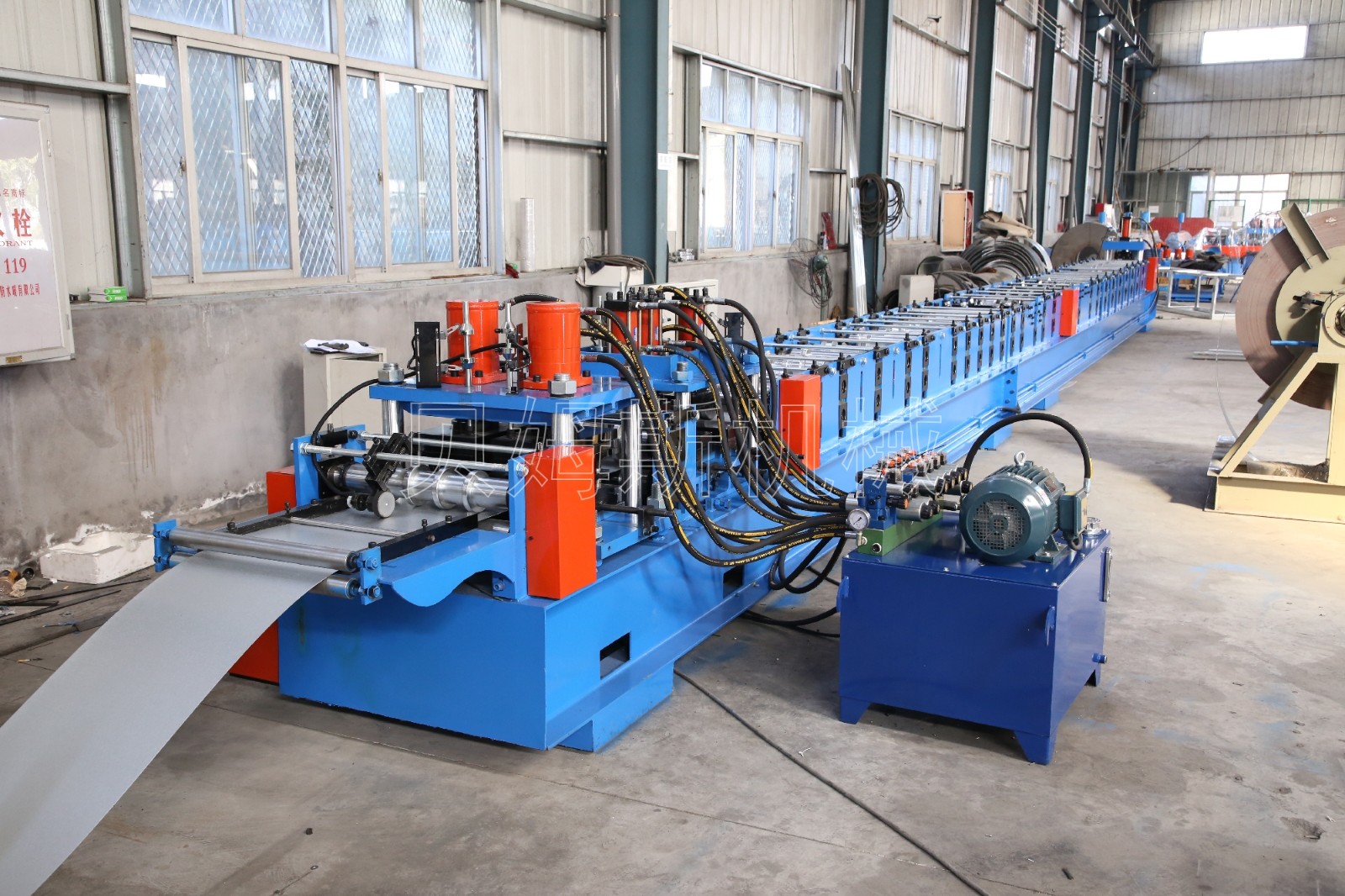

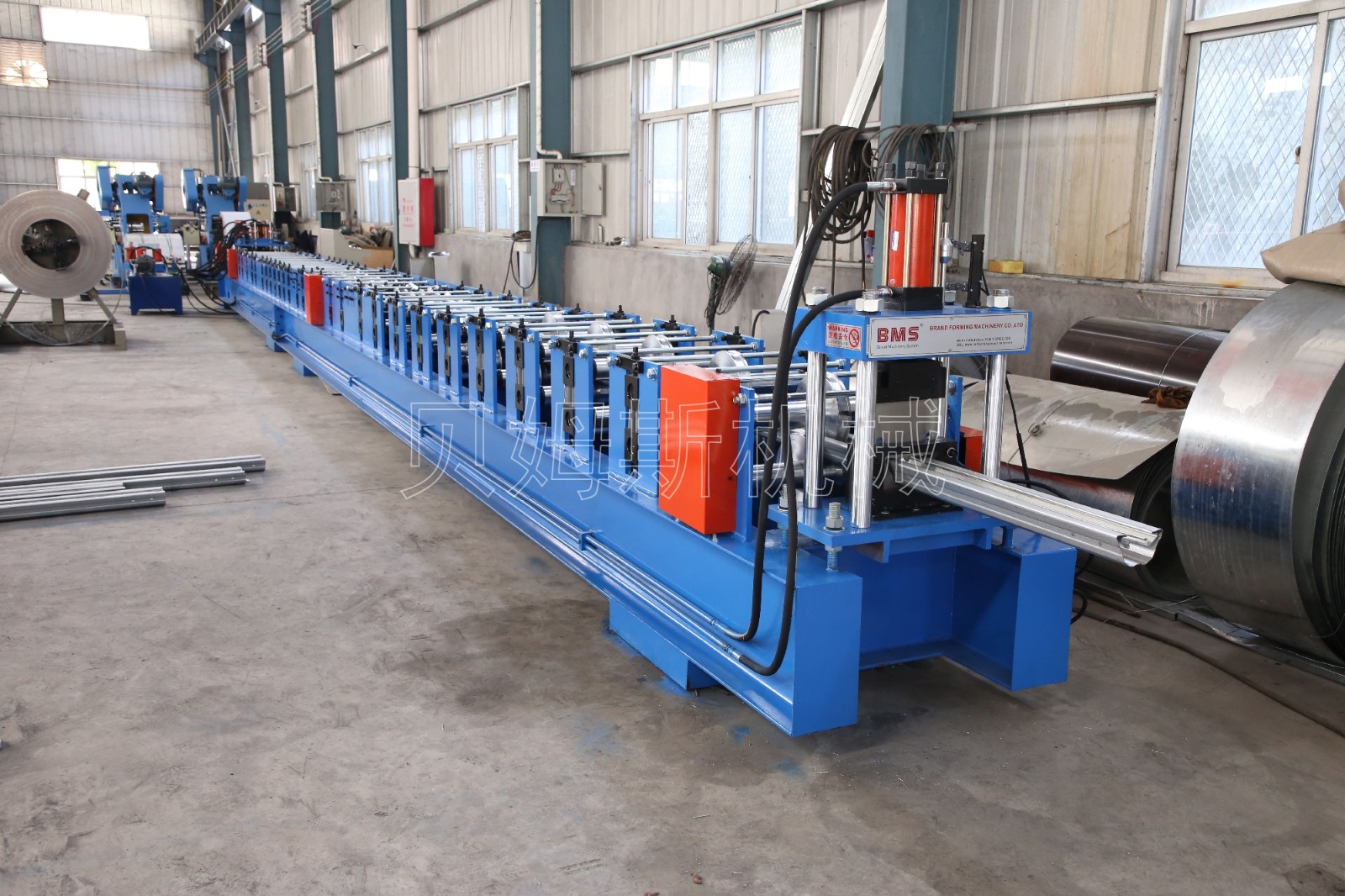

二、天沟水槽设备YX110-307全景图


设备详情图_00004


设备详情图_00008


设备详情图_00004


三、天沟水槽设备YX110-307部件图

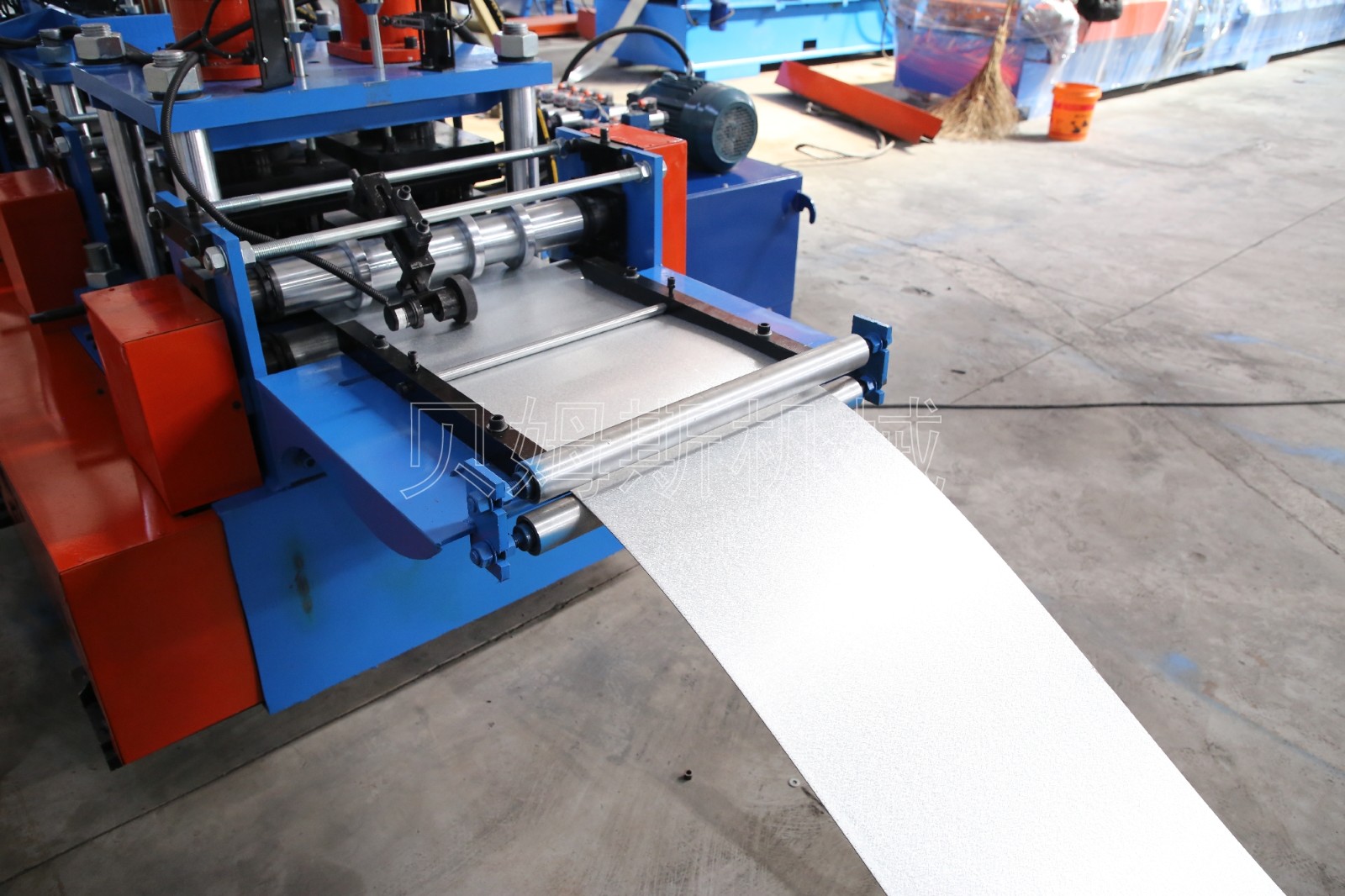

YX110-307天沟水槽设备进料装置图


『进料导向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。


YX110-307天沟水槽设备辊轴组件图


『辊轴组件』

①主轴直径:     φ80mm,     45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

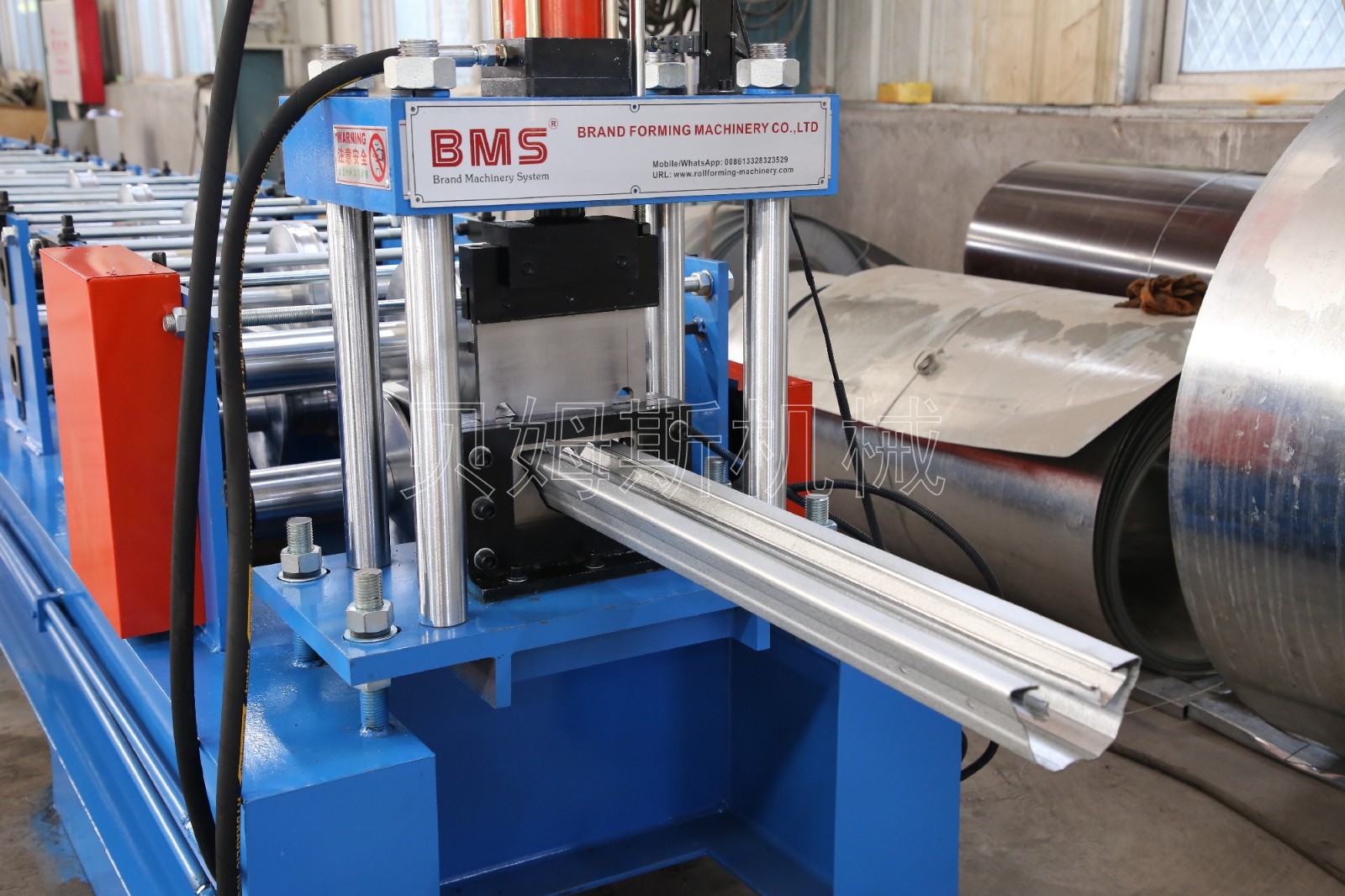

天沟水槽设备成型后剪图


『成型后剪』

①导向机构:上下移动装置,剪切过程平稳无变形。

②铸铁刀座:铸铁减震效果明显,抗冲击性强。

③切刀材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

设备详情图_00002

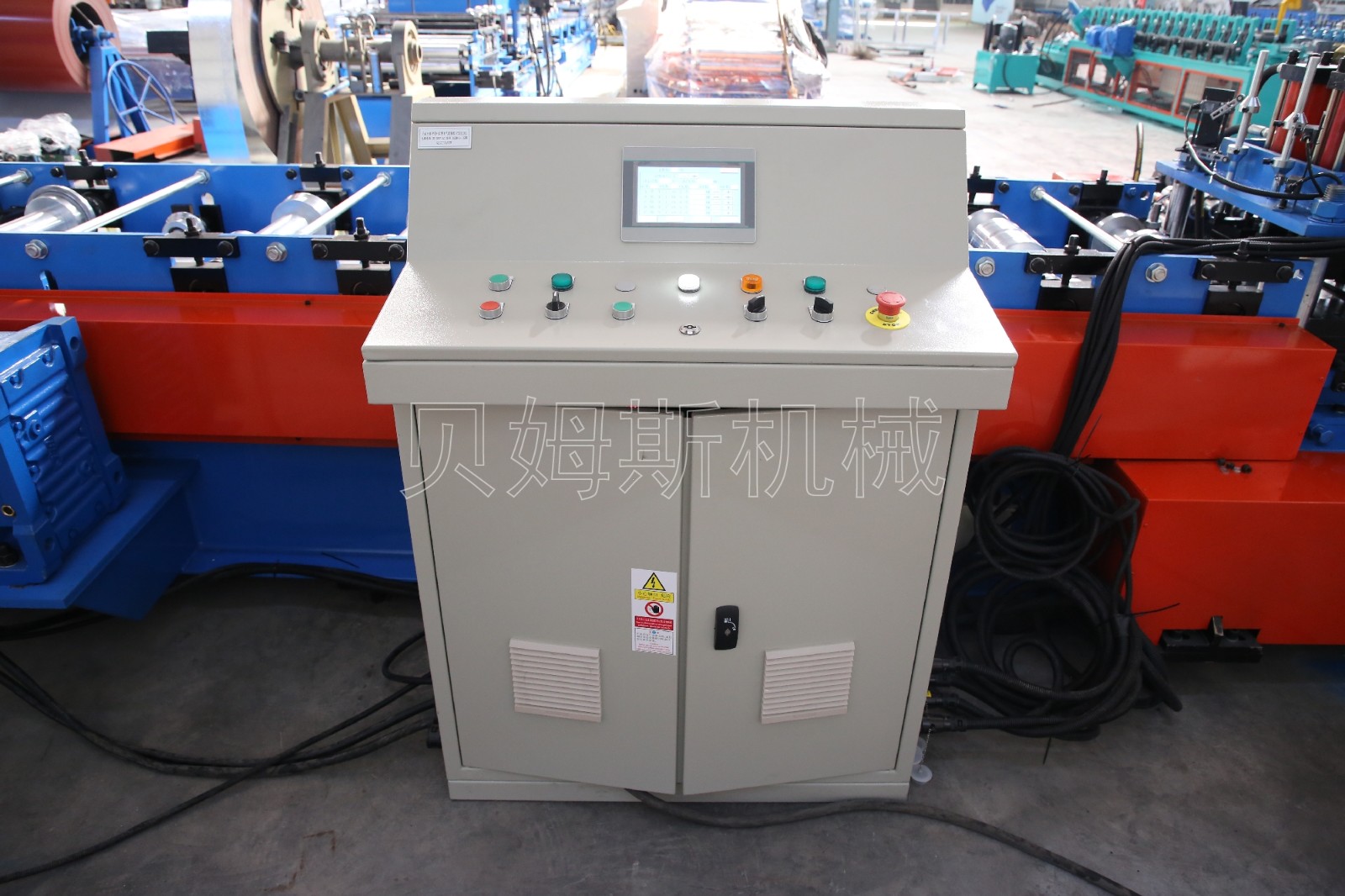

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、天沟水槽设备YX110-307成型用途

YX110-307天沟水槽设备用于生产“YX110-307大棚天沟”的冷弯成型机。生产成品常用于农业蔬菜、瓜果、苗木、花草植被种植大棚外部低檐部分的雨水、露水汇集排流系统用途的“天沟水槽”。
