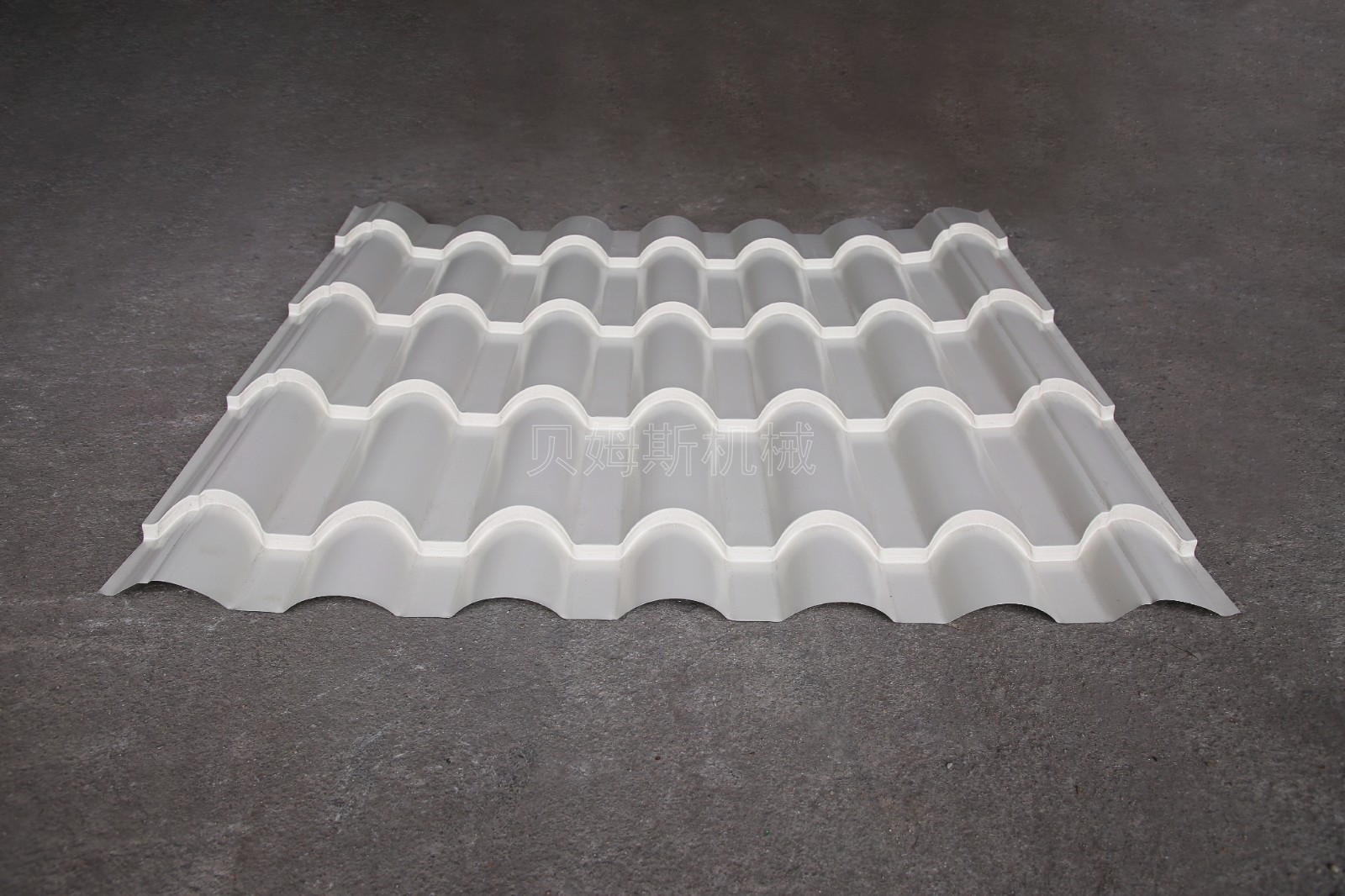

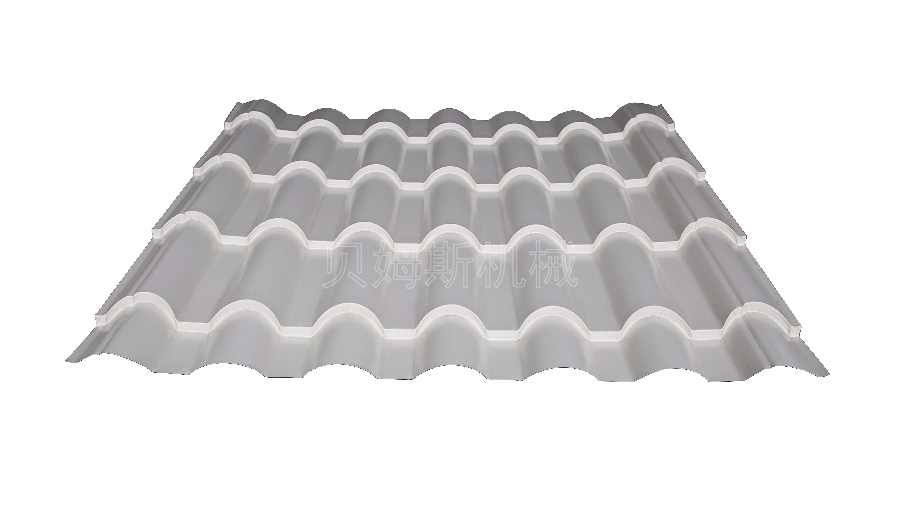

一、双层屋面板机版型
二、双层屋面板机视频展示

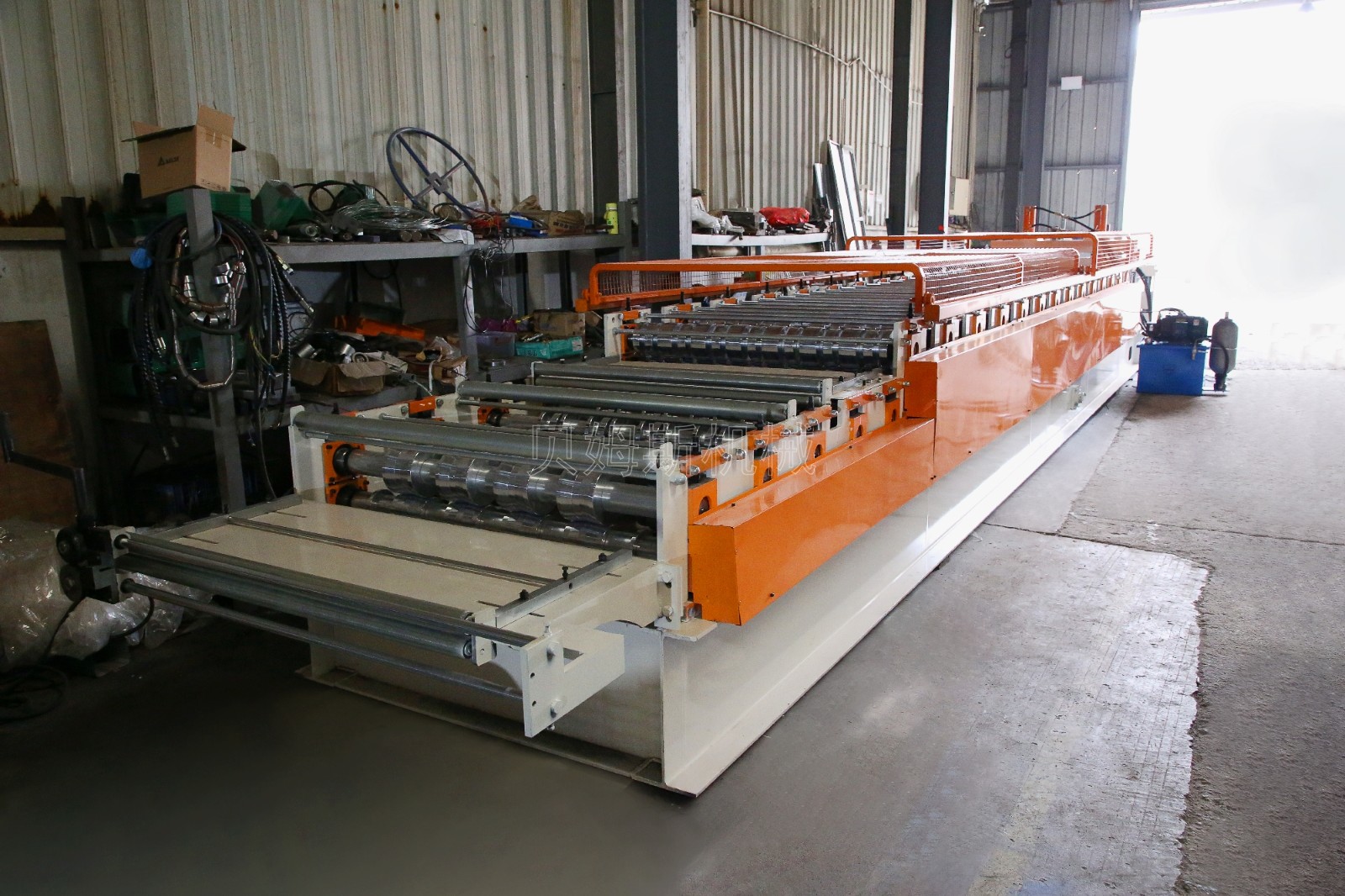

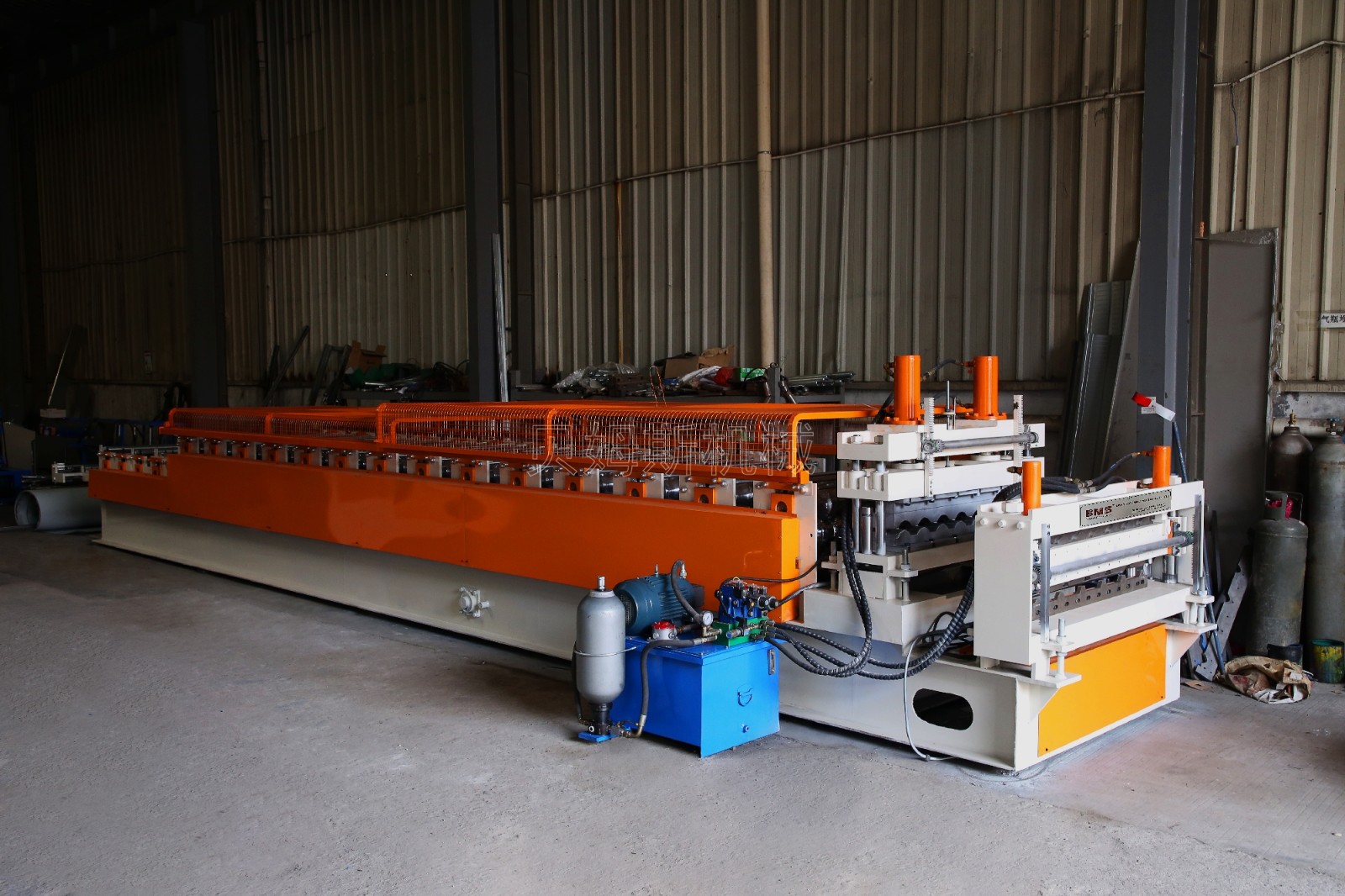

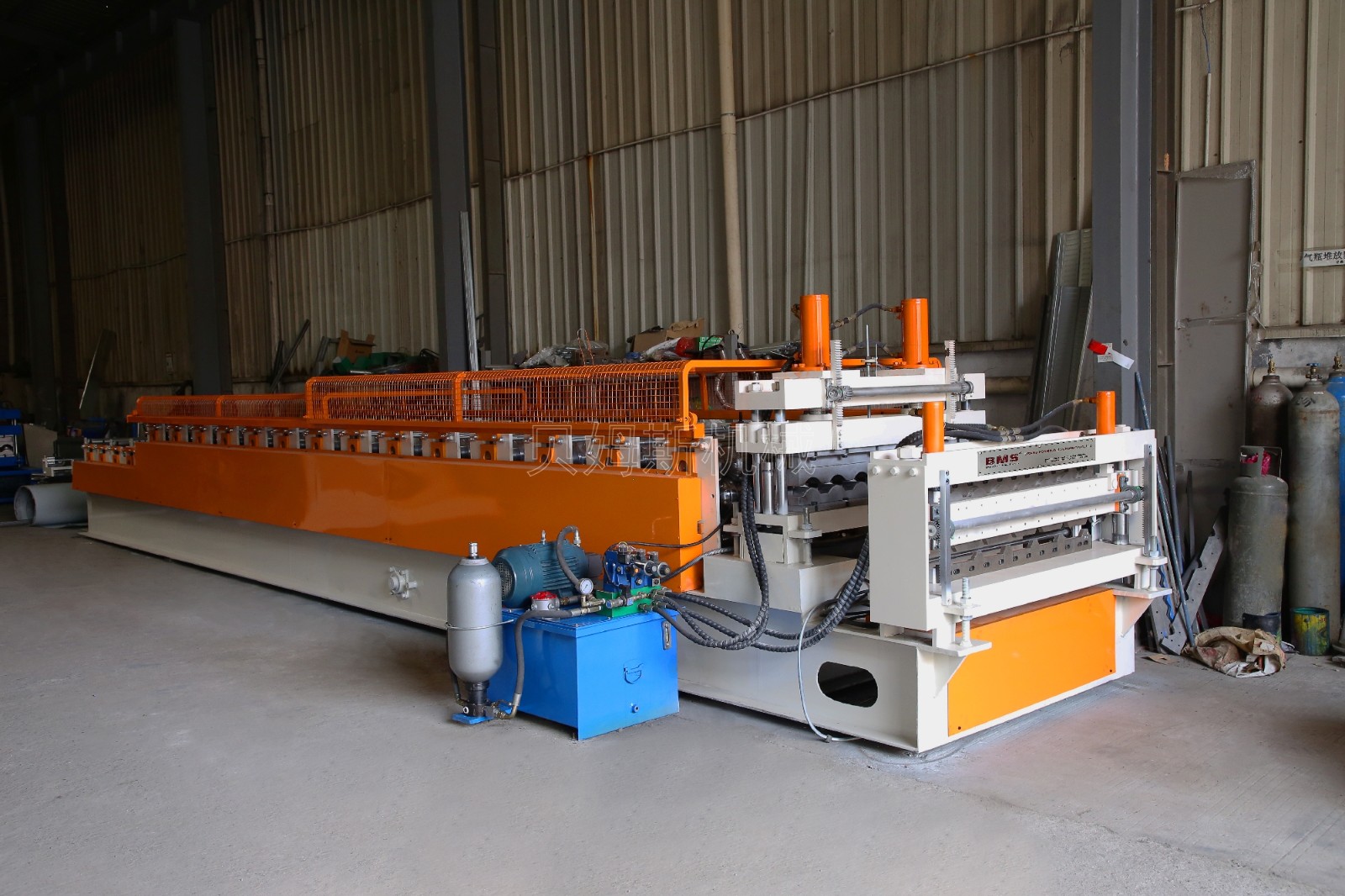

三、双层屋面板机全景图
四、双层屋面板机部件图

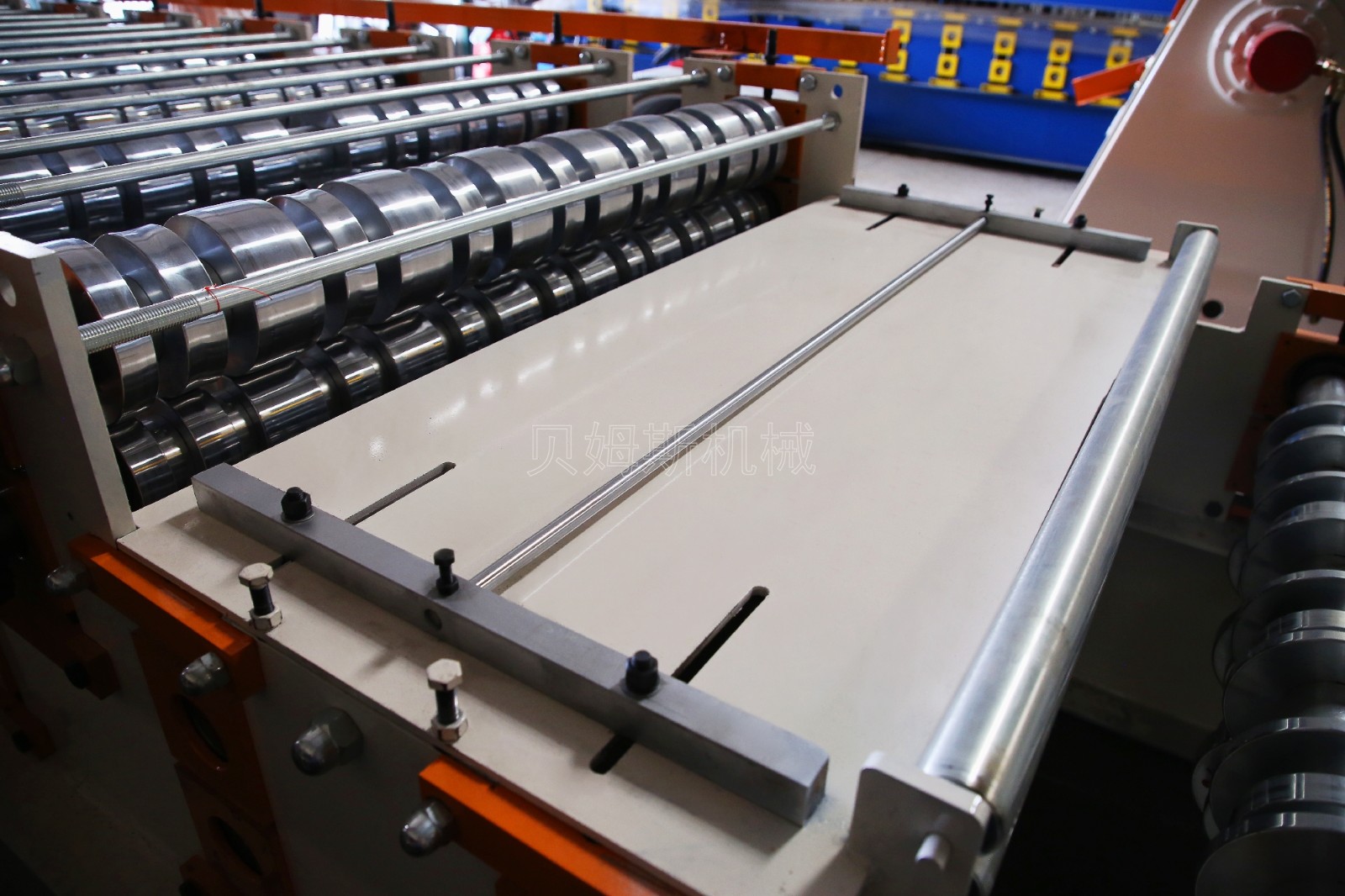

『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
④手拉前剪:对料卷的用量,进行前段手动剪切。

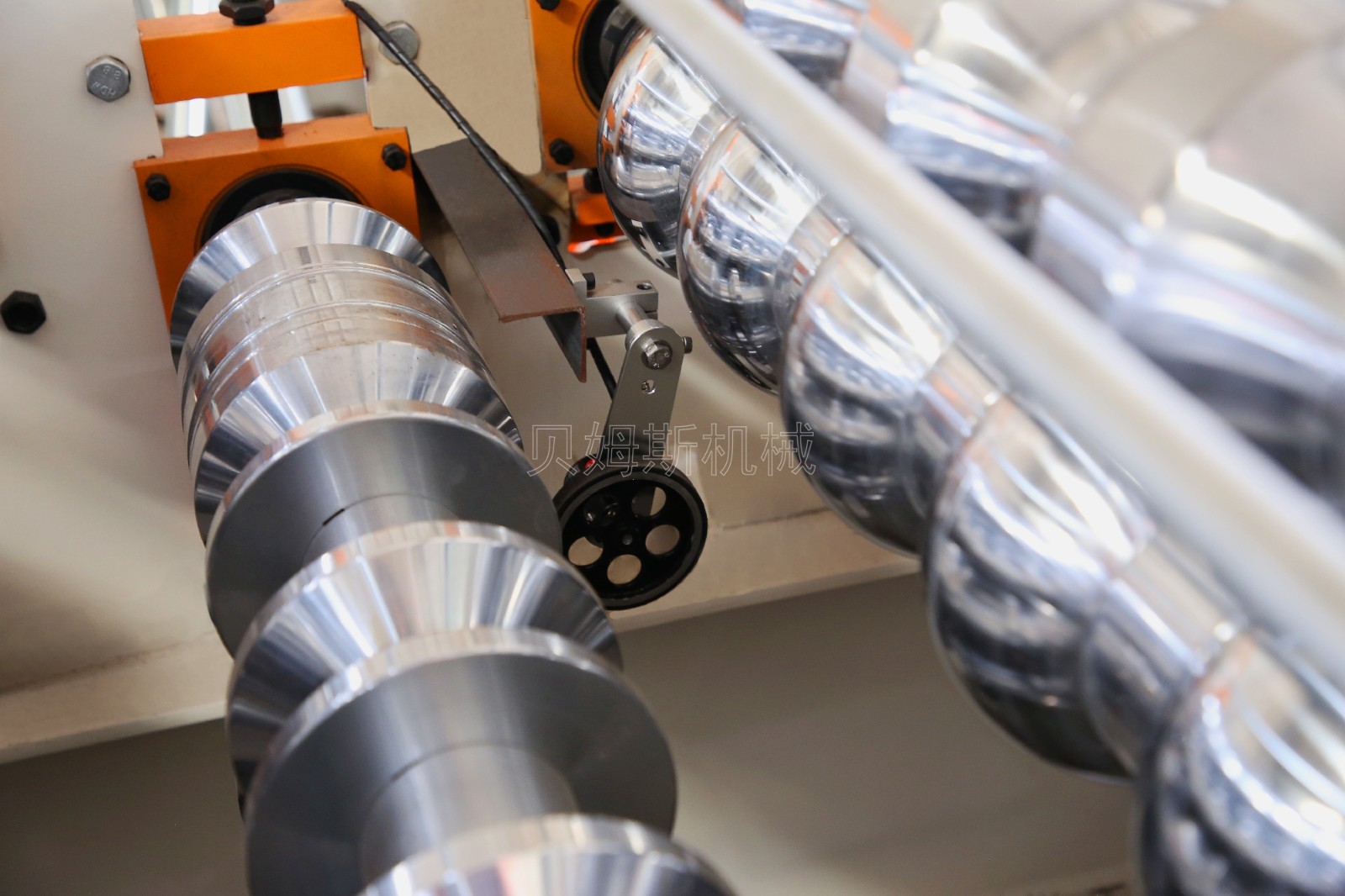

『辊轴组件』
①主轴直径: φ75mm, 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ22#电镀圆钢,增加墙板两侧刚性

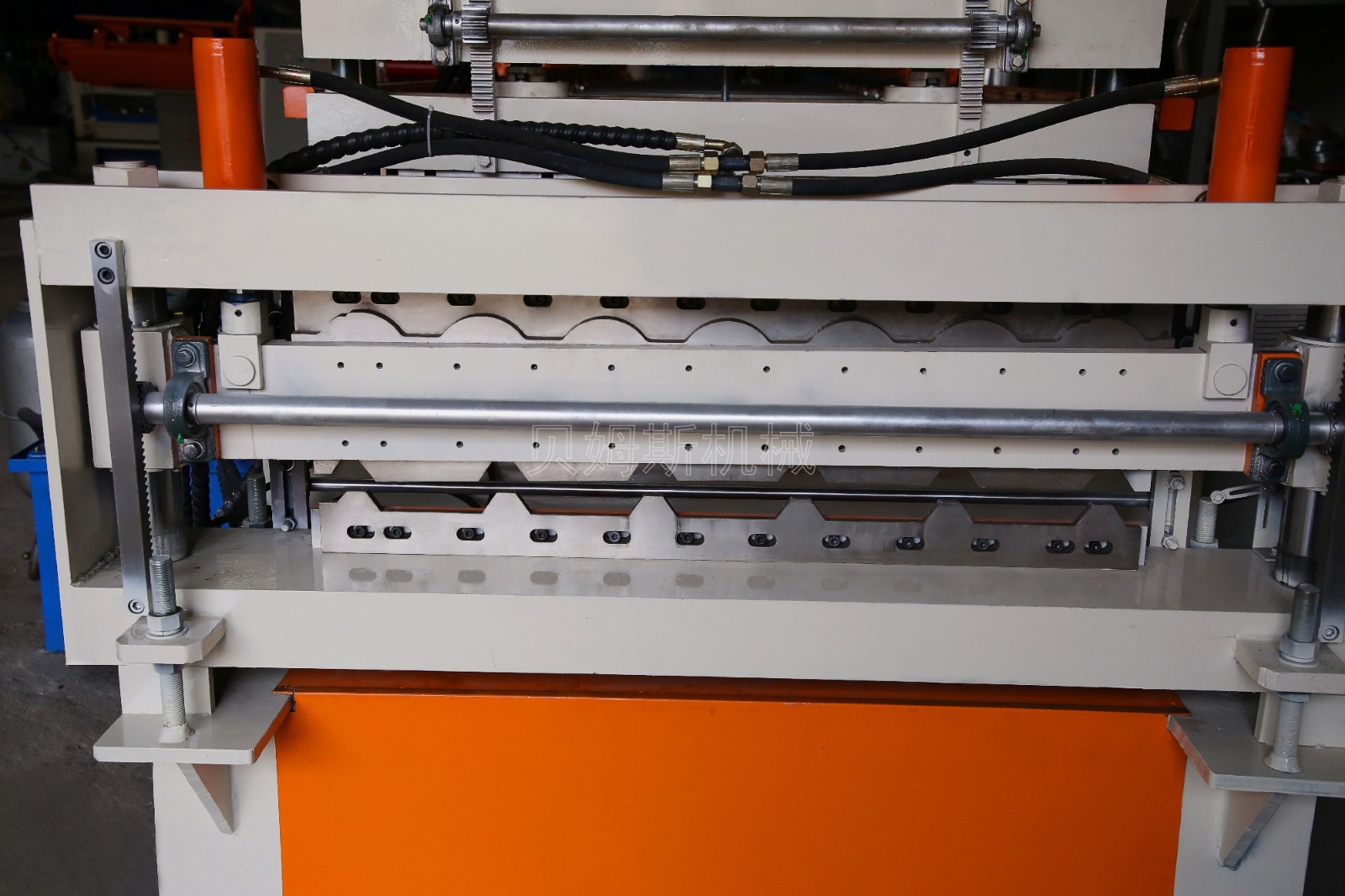

『成型后剪』
①导向机构:双导柱滑轨,剪切平稳,切口无变形。
②铸铁刀座:铸铁去应力后加工，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。
『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
五、双层屋面板机成型用途
双层屋面板机（琉璃瓦+梯形屋面板）是用于生产钢结构行业，屋面板材料的双层彩钢压瓦机。多应用于工业园区建筑、工厂厂房、物流仓库、私人住宅房屋屋顶的装饰盖板。
