全自动CZ成型机

材料厚度:1.5-3.0mm
成型道次:20 道成型
成型速度:20-25 米/分钟
用料材质:黑带钢
材料强度:Q235Mpa
驱动方式:电机驱动,齿轮链传动
电机功率:22kw
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

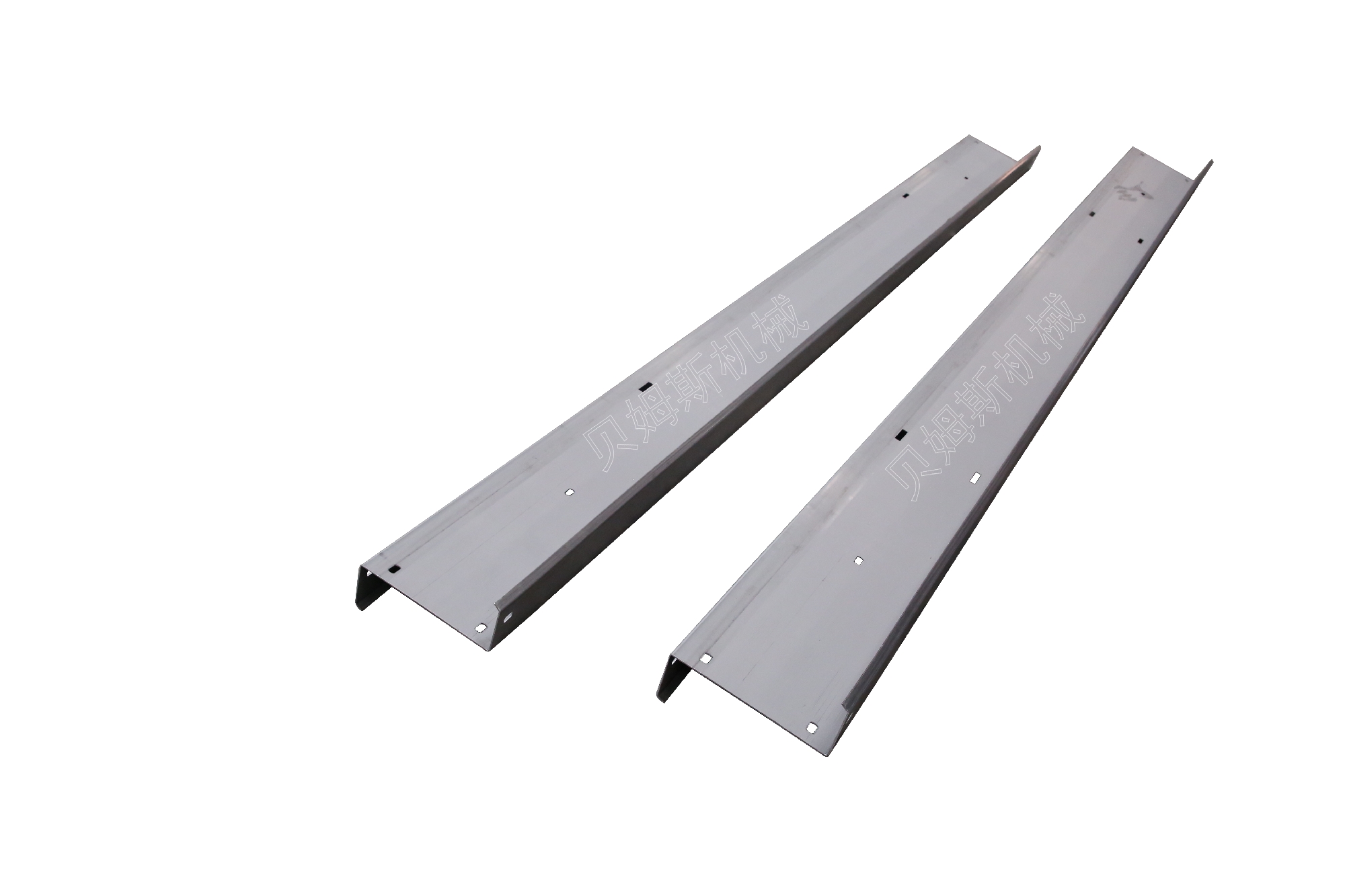

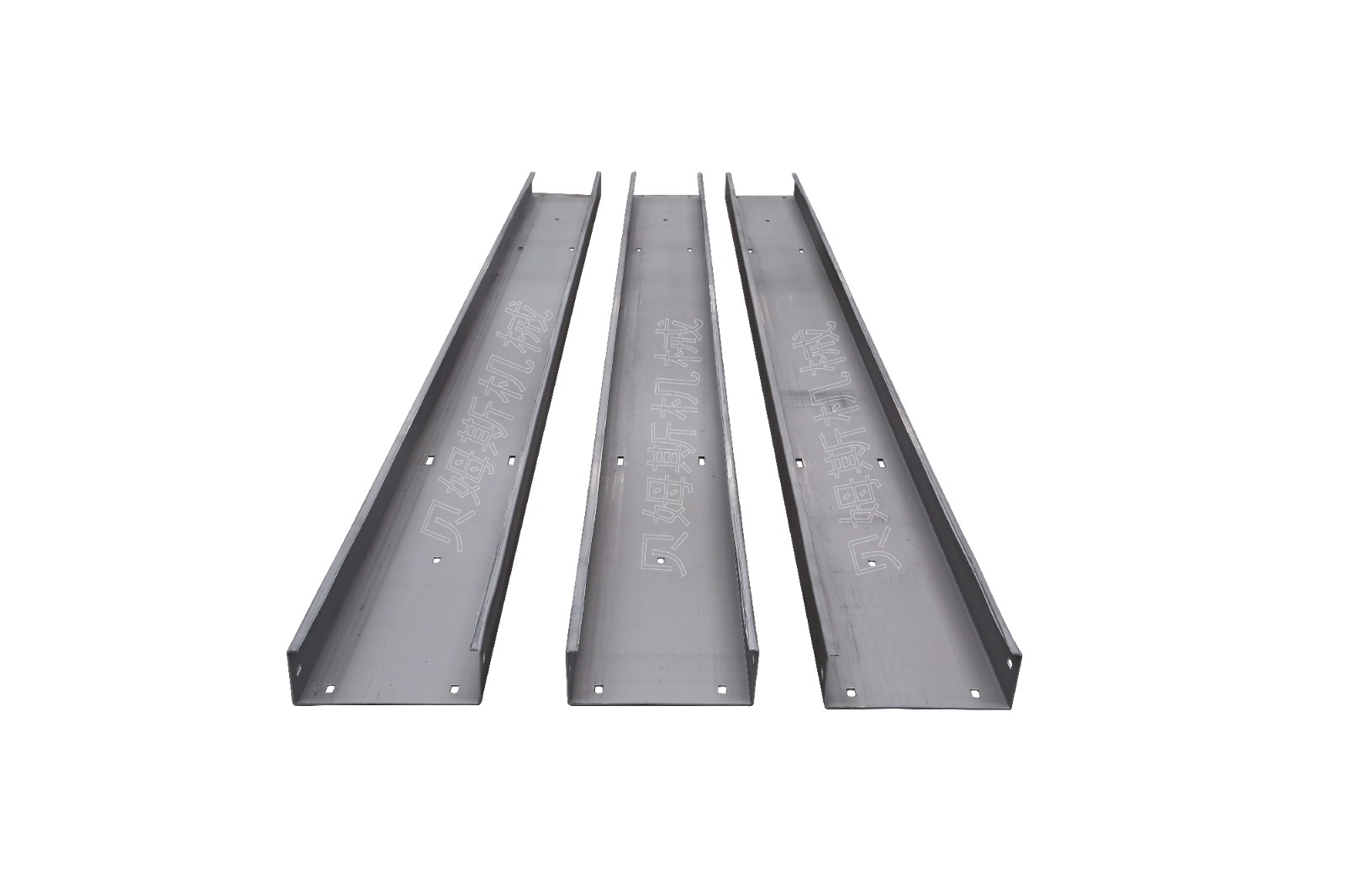

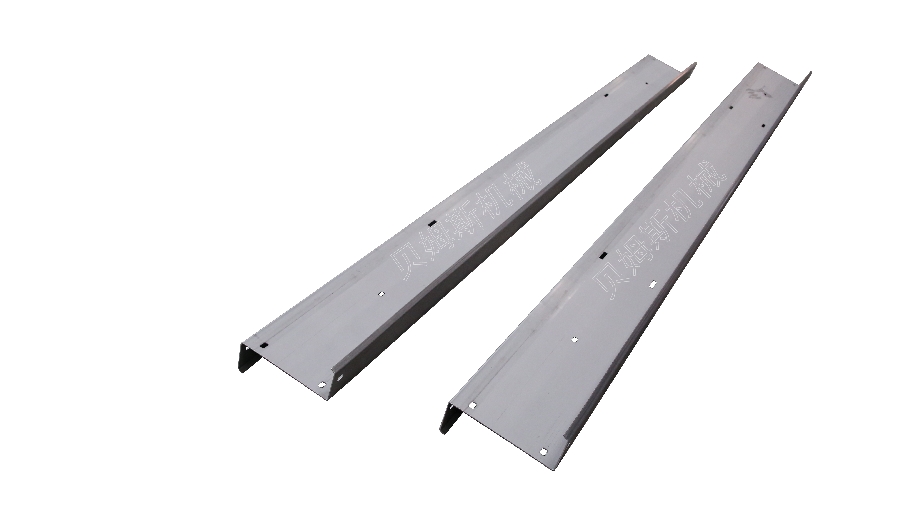

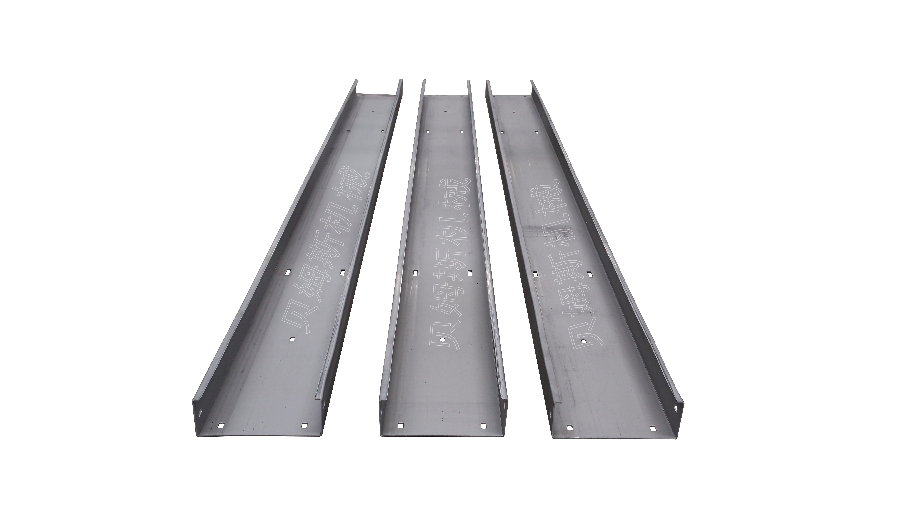

一、全自动CZ成型机版型


版型图_00003


版型图_00005


二、全自动CZ成型机视频展示

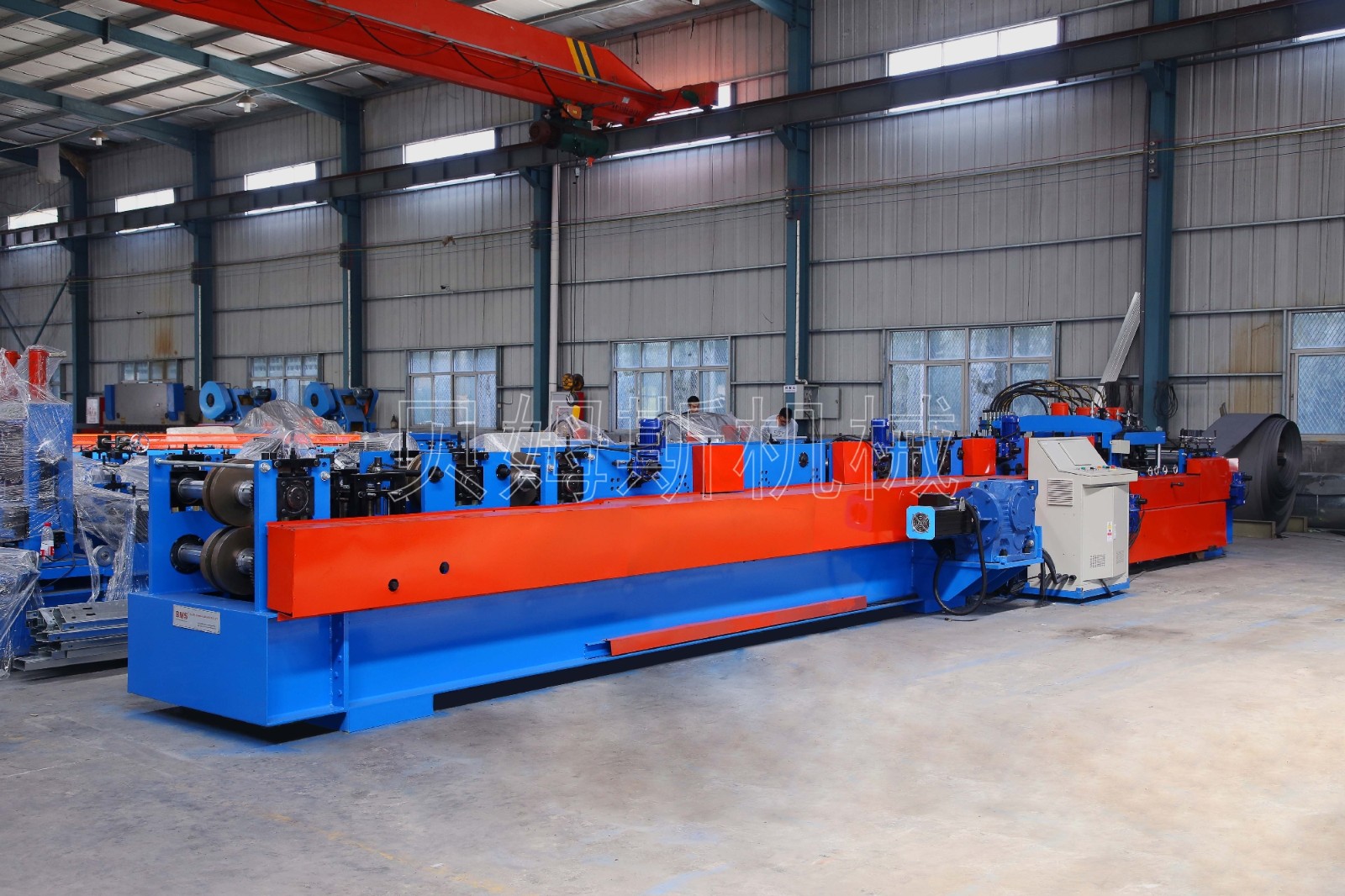

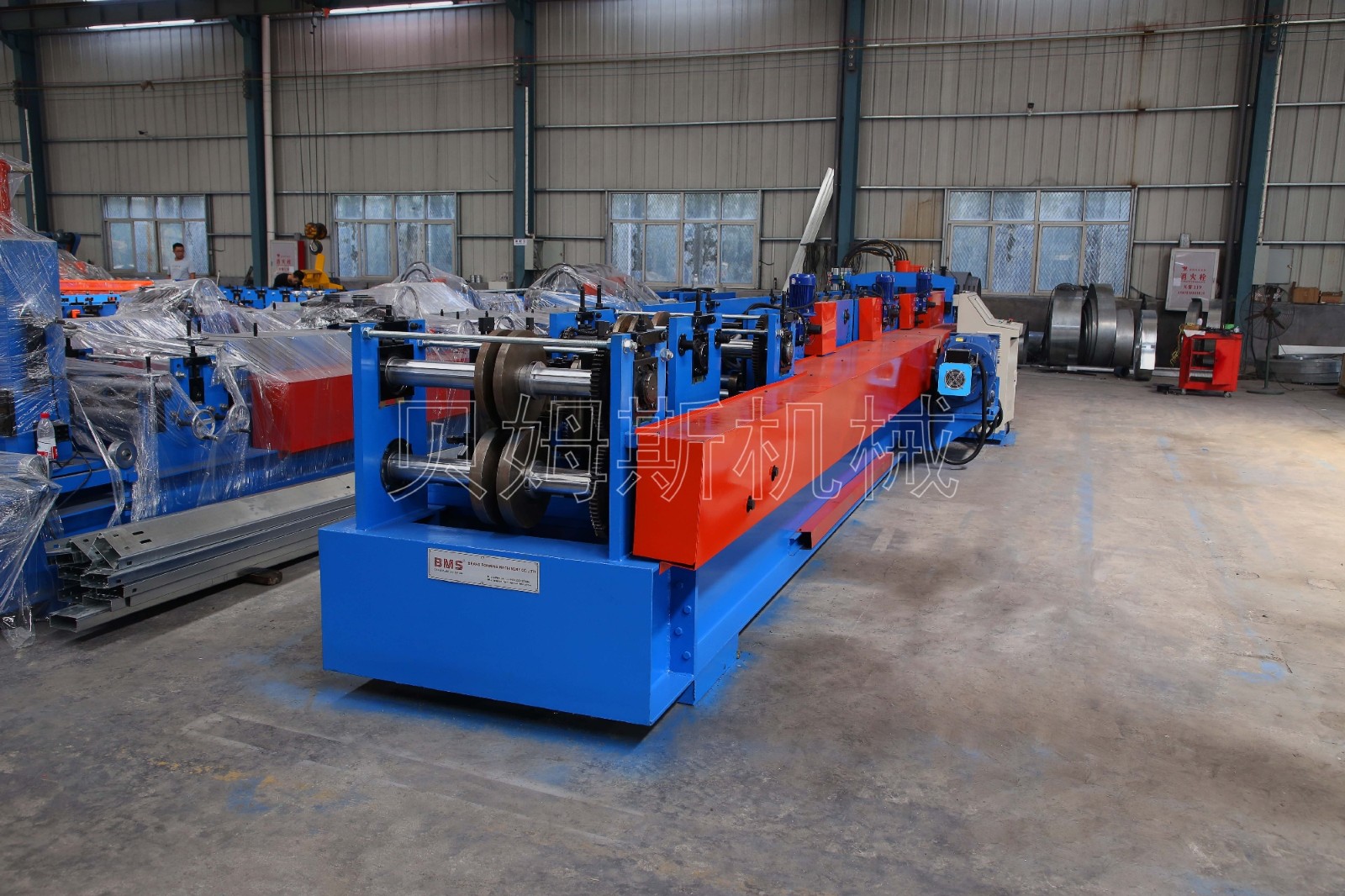

三、全自动CZ成型机全景图


设备详情图_00008



设备详情图_00006


设备详情图_00009


四、全自动CZ成型机部件图


全自动CZ成型机进料装置图


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更平整。

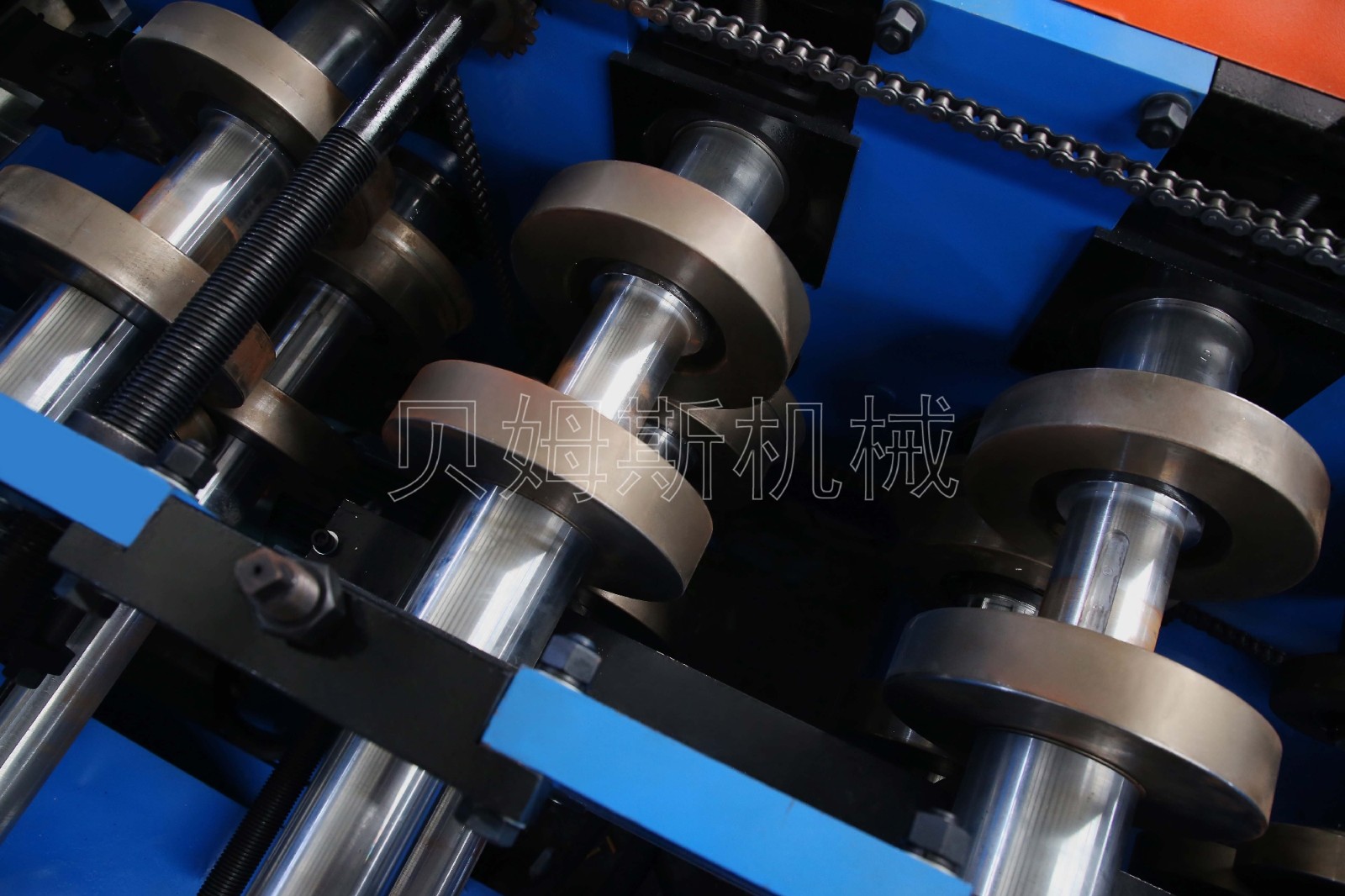

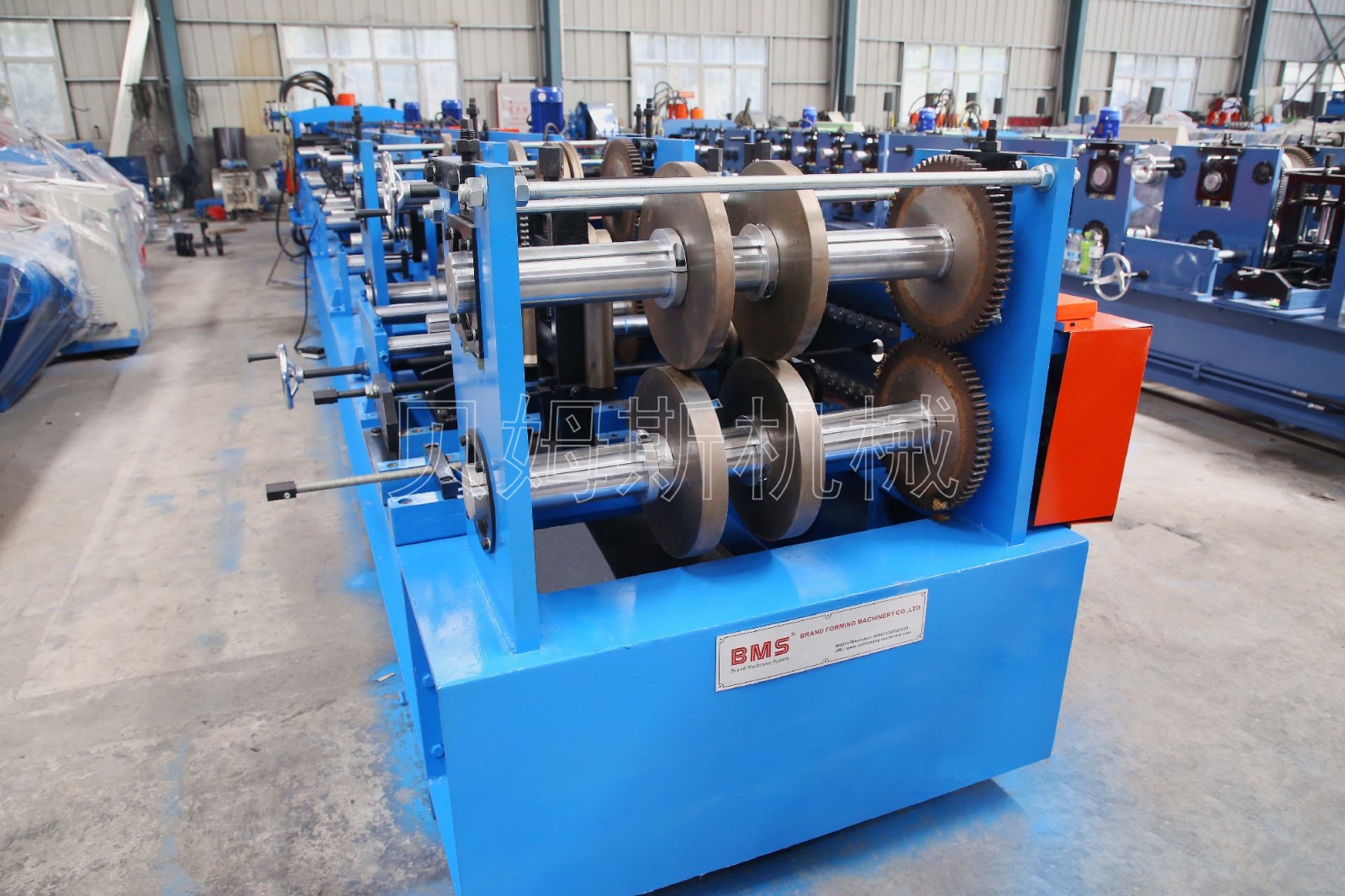

全自动CZ成型机辊轴组件图


『辊轴组件』

①主轴直径: φ75/90mm  ,45#圆钢 ,CNC精加工。

②辊轮材质:45#钢质,精加工后镀硬洛,拉丝抛光处理。

③电机功率:使用主电机22KW配油泵电机5.5KW链轮传动辊压。


全自动CZ成型机成型出料图


『成型出料』

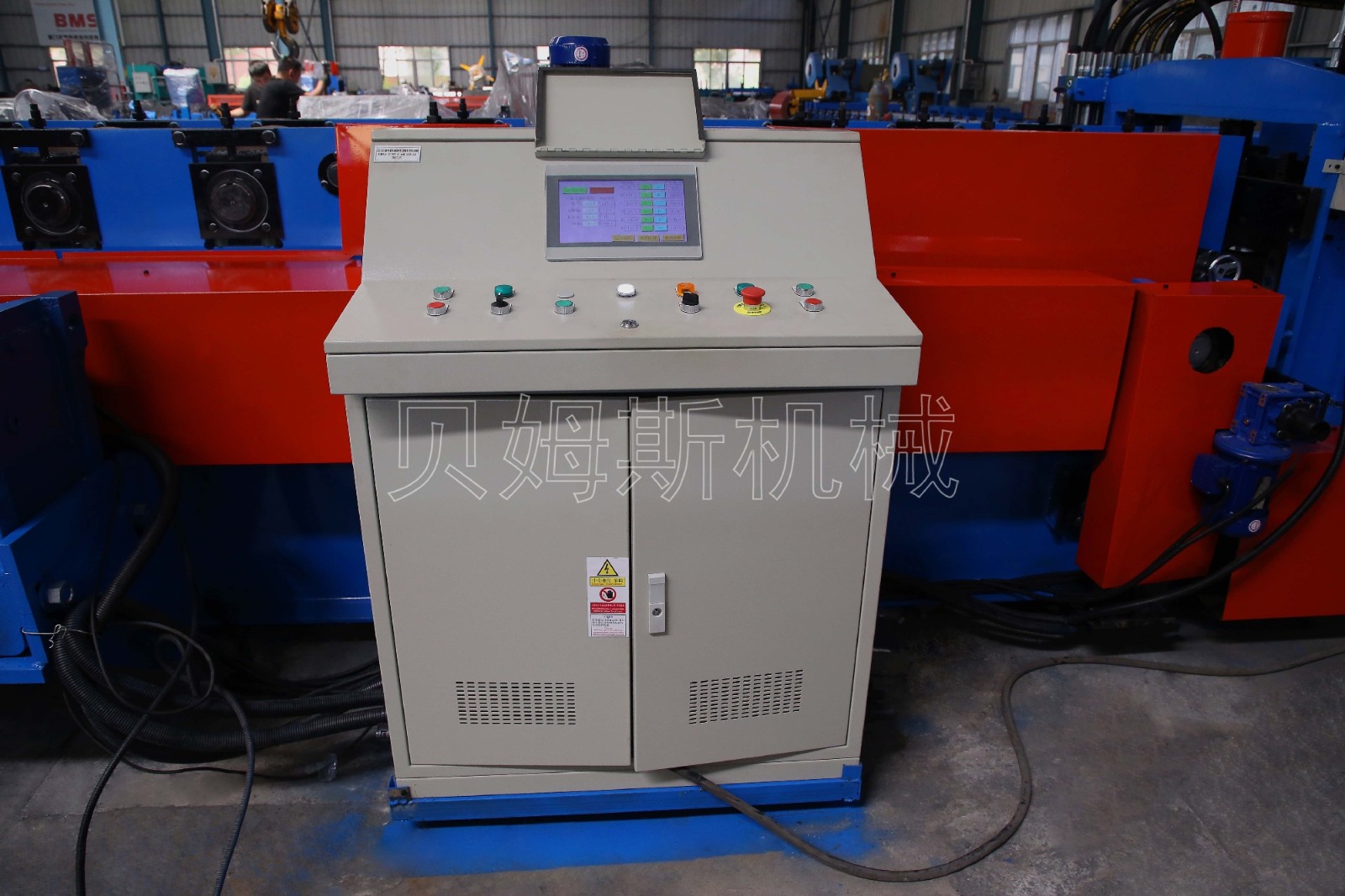

全自动CZ成型机PLC控制柜图


『PLC控制柜』


五、全自动CZ成型机成型用途

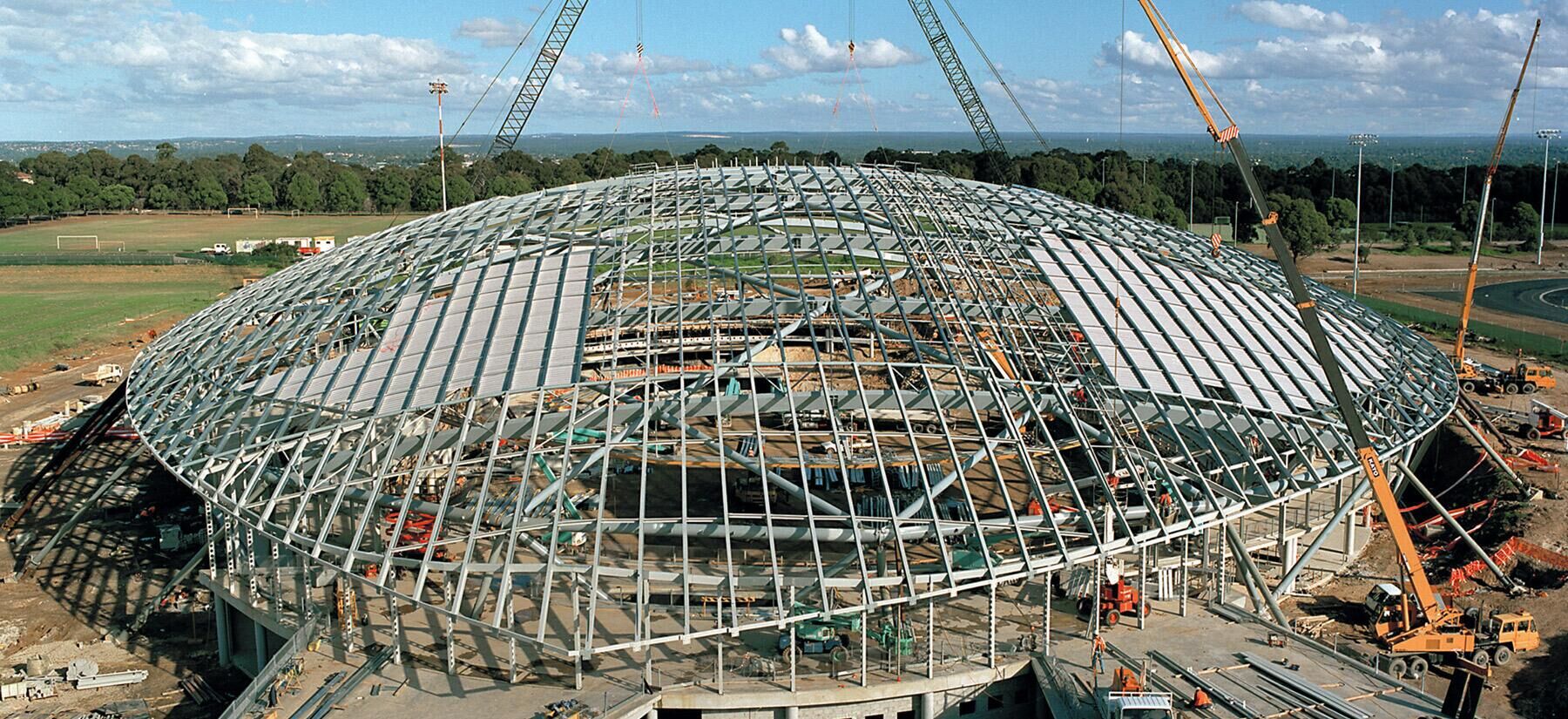

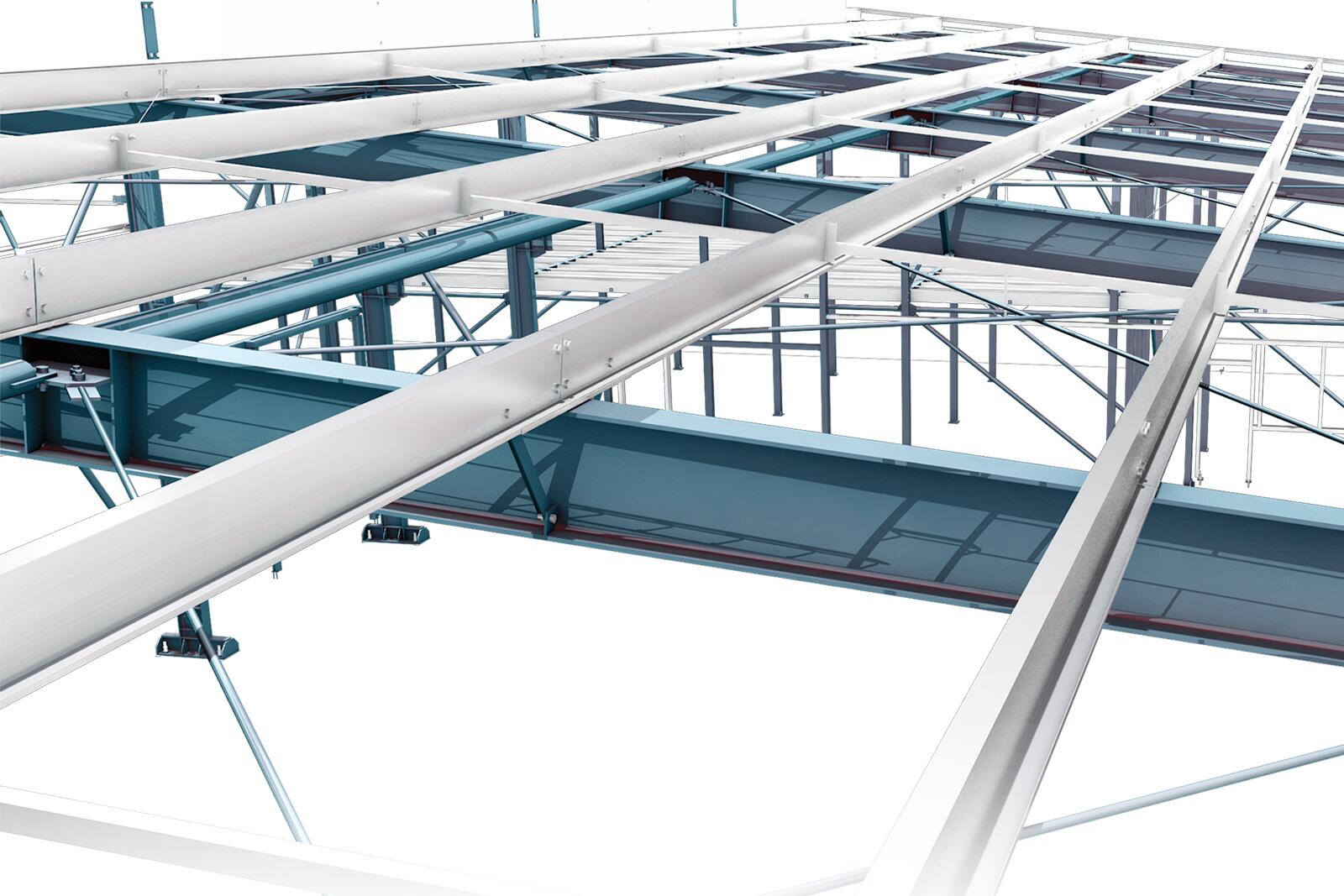

全自动CZ型钢机是用于生产钢结构行业的“C型、Z型”冷弯型钢设备。机器设备出产的成品为“C/Z型钢(檩条)”多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。
