配电箱生产线YX20-300-350

设备型号:YX20-300-350
材料厚度:0.6~1.2mm
成型道次:约20 道成型
成型速度:15~18米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H450
电话

全国热线

18659295206

设备详情 / Introduction

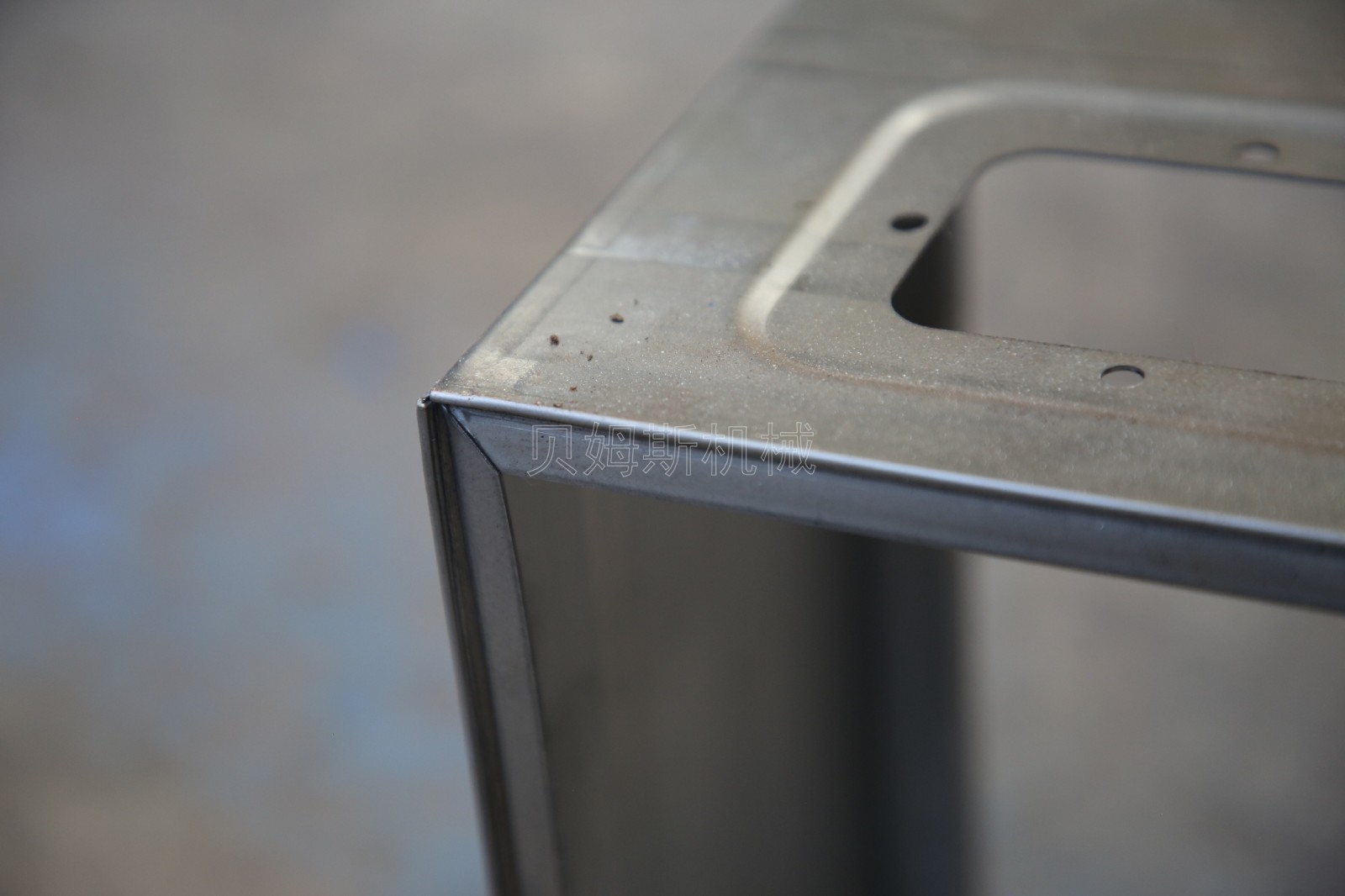

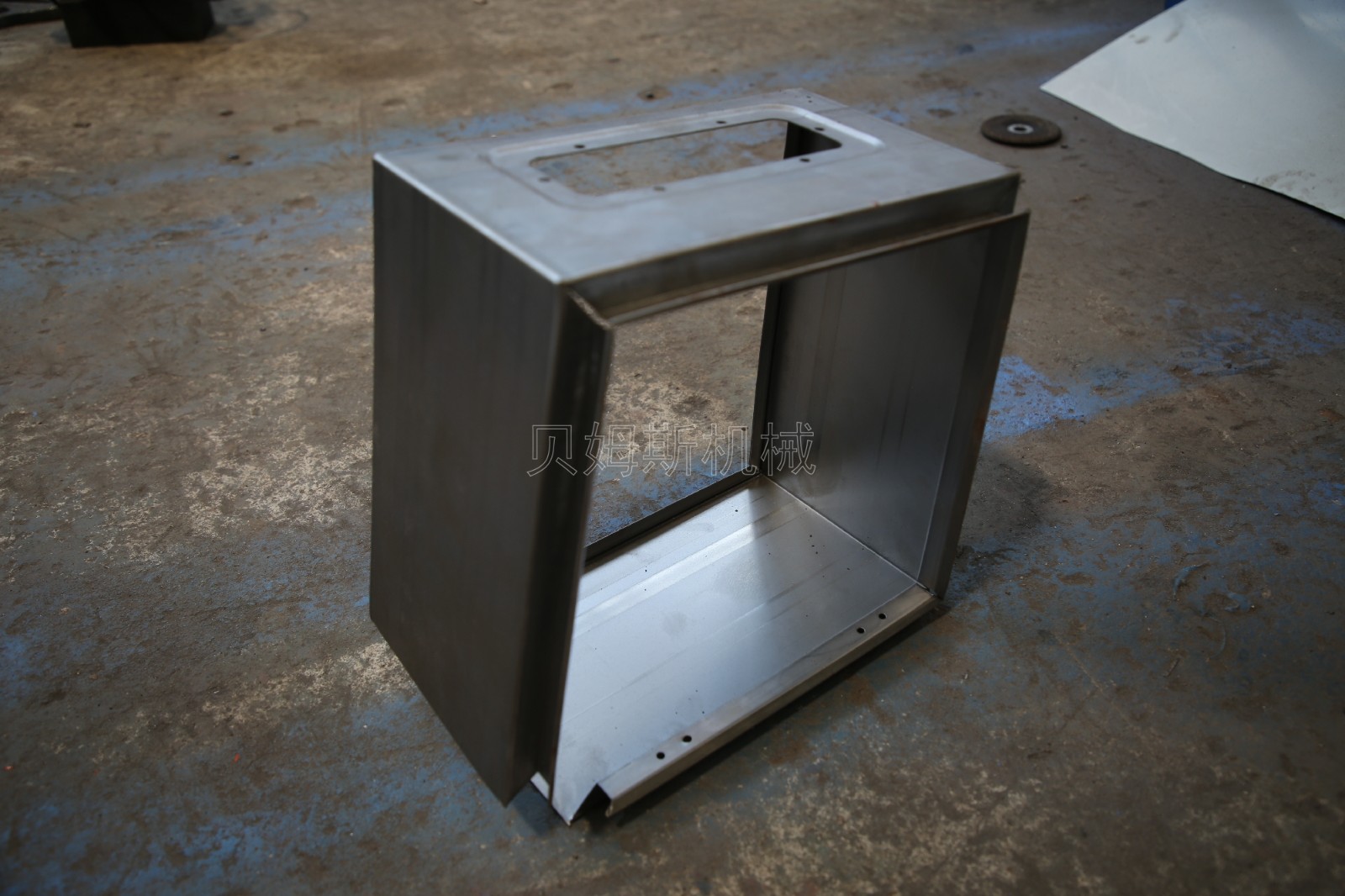

一、配电箱生产线YX20-300-350版型


版型图_00004


版型图_00006

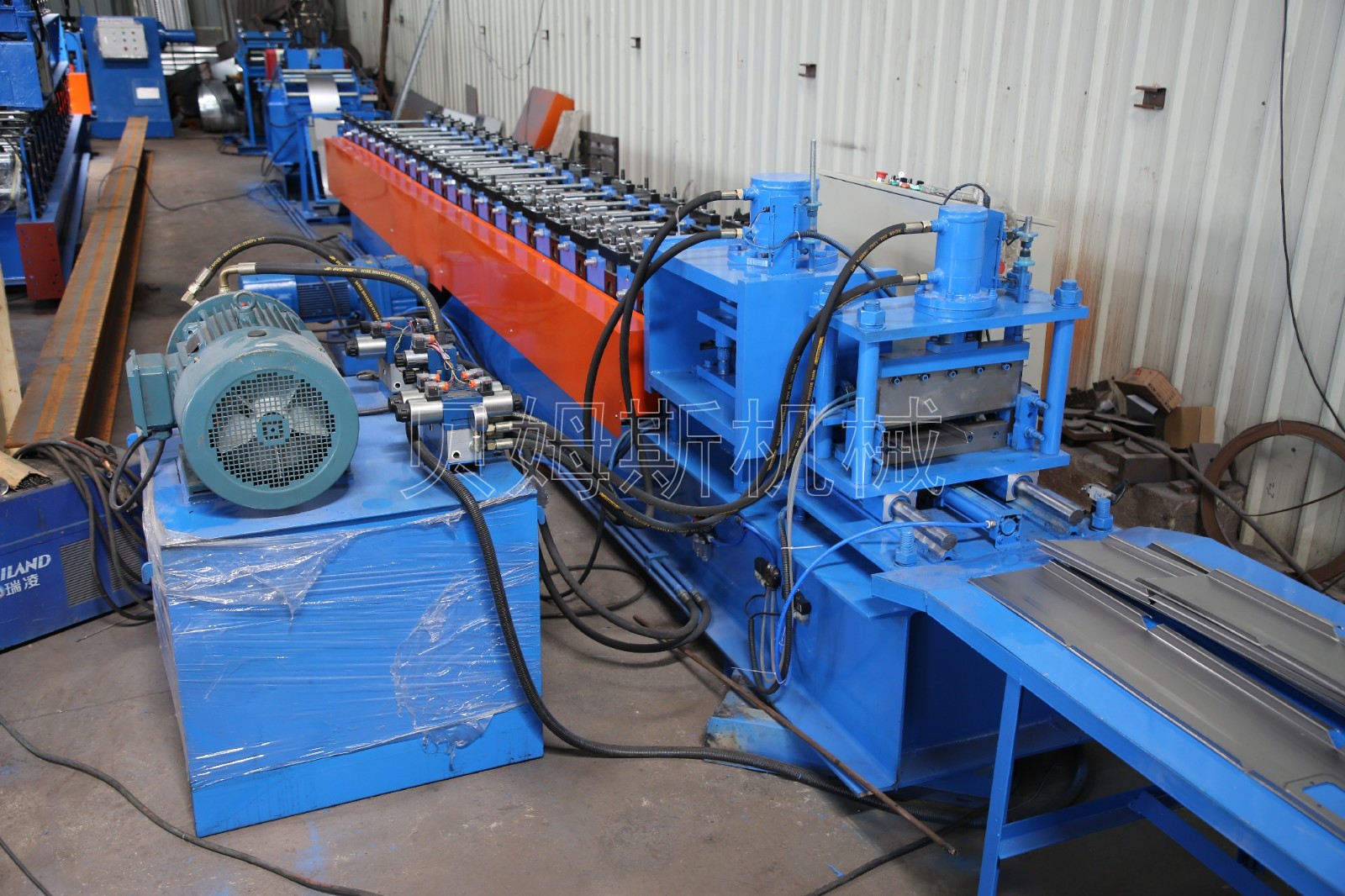

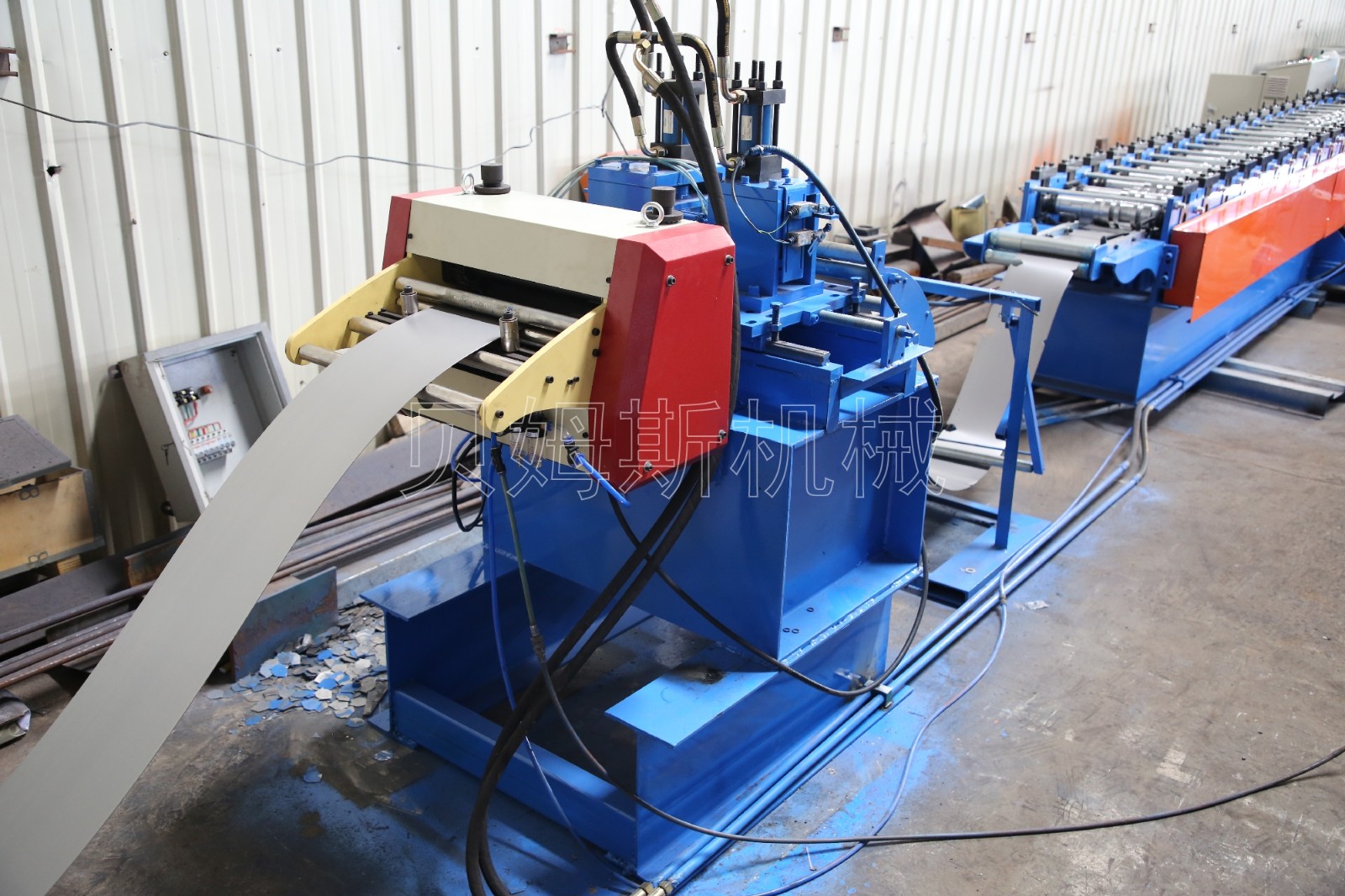

二、配电箱生产线YX20-300-350全景图


设备详情图_00005


设备详情图_00006


三、配电箱生产线YX20-300-350部件图

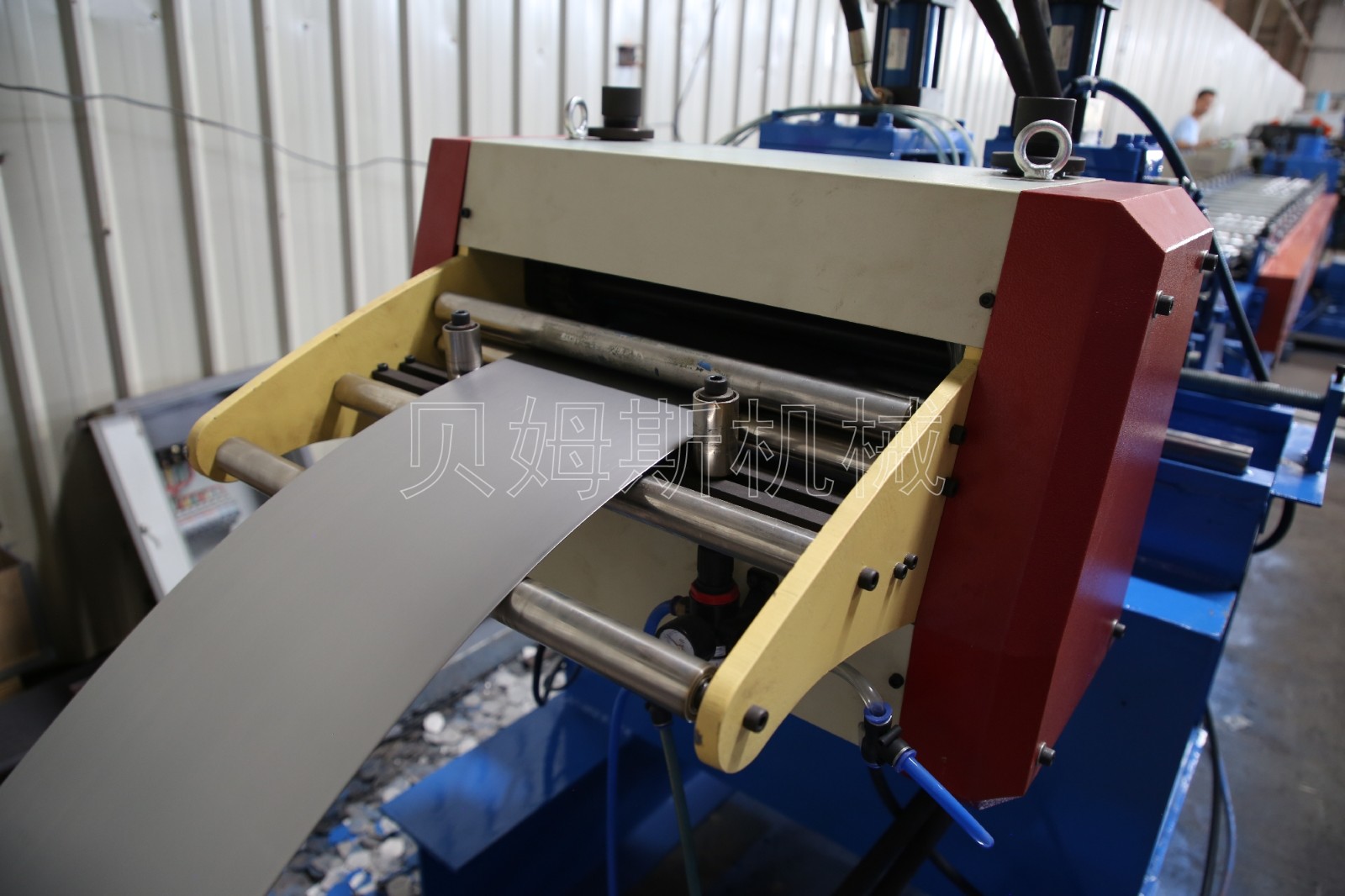

YX20-300-350配电箱生产线进料装置图


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。

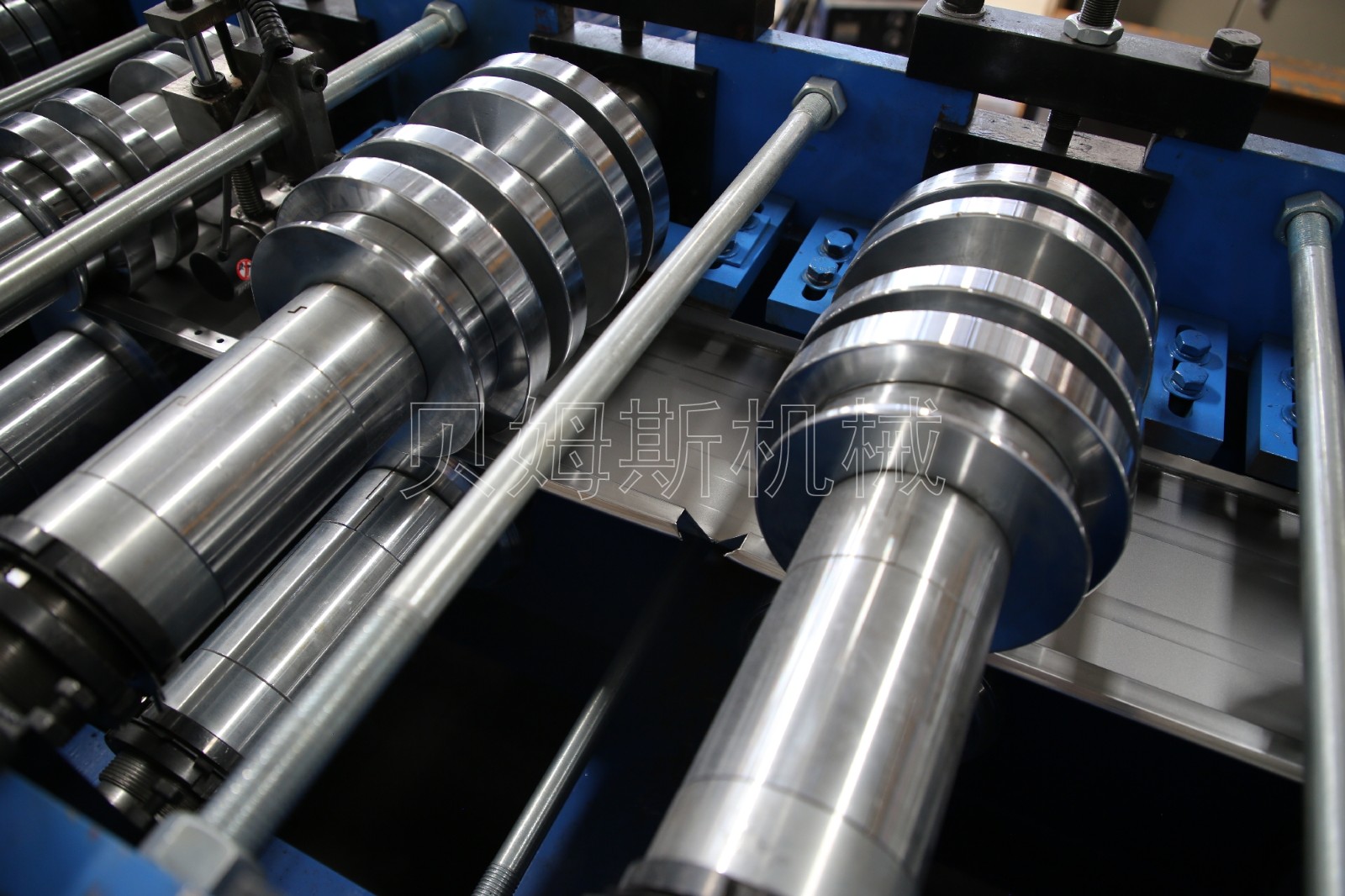

YX20-300-350配电箱生产线辊轴组件图


『辊轴组件』

①主轴直径:   φ75/85mm,45#圆钢。

②辊轮材质:热处理,精车后镀硬铬,镜面抛光。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

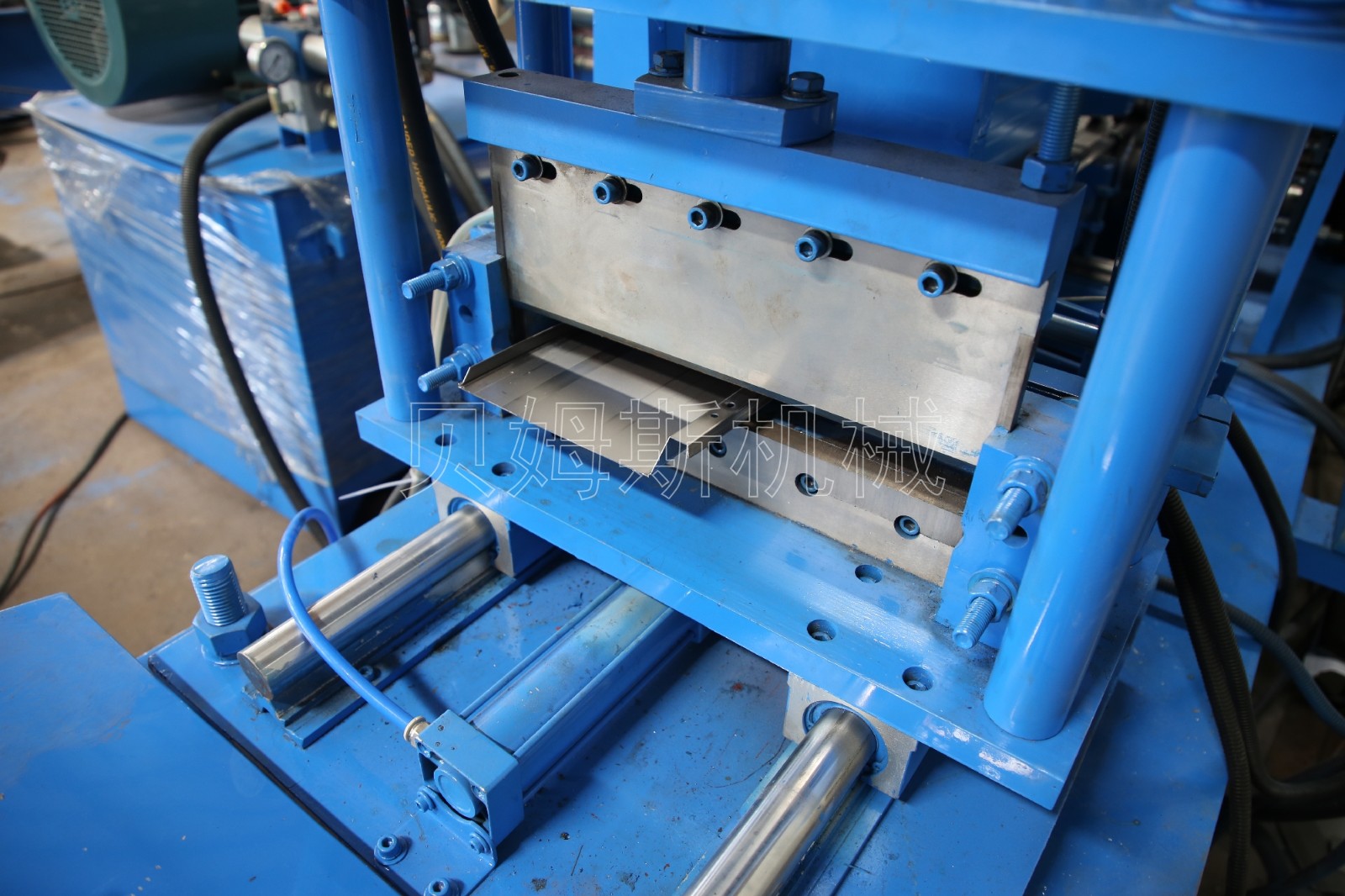

YX20-300-350配电箱生产线成型后剪图图


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


YX20-300-350配电箱生产线辊轴组件图

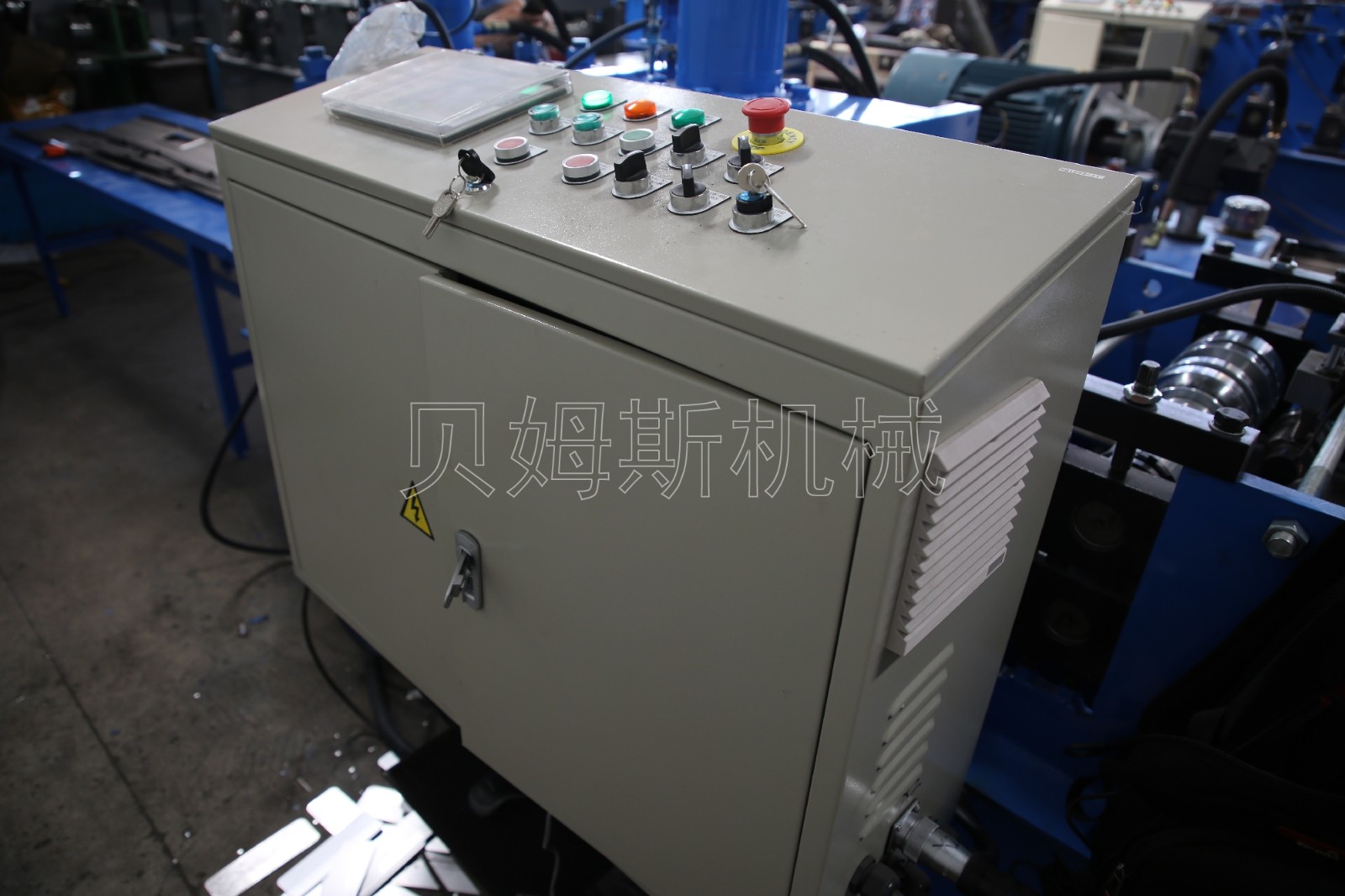

『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。

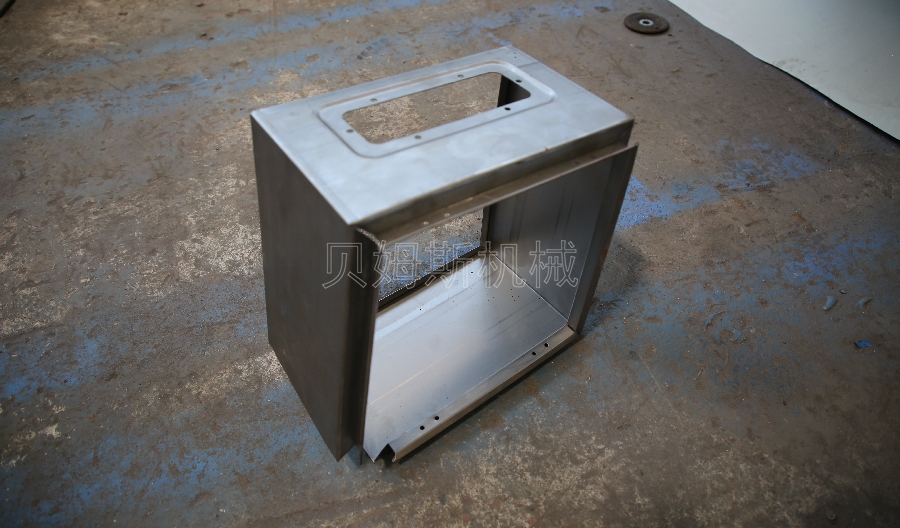

四、配电箱生产线YX20-300-350成型用途


1-210325155627

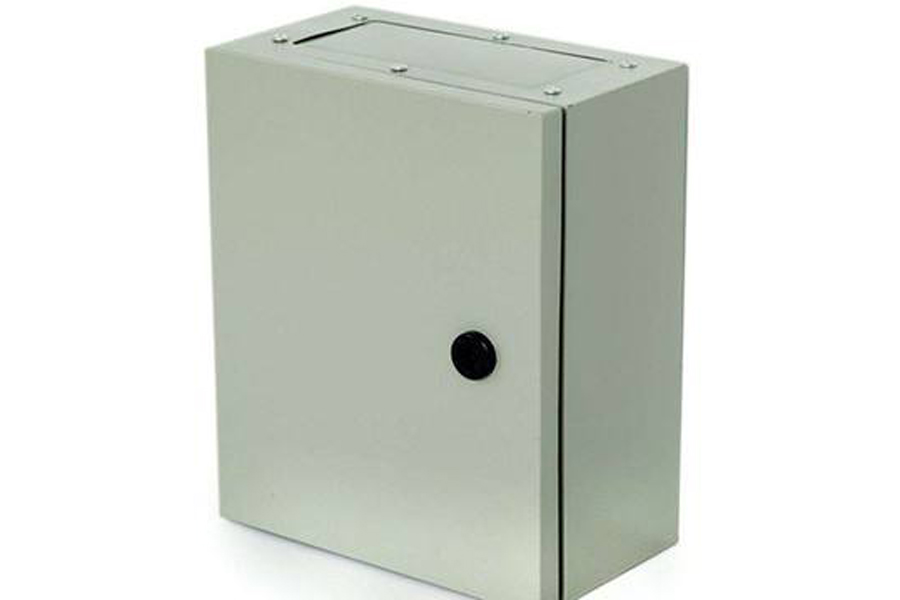

YX20-300-350配电箱生产线设备是用于生产电气行业相关的电路箱体设备、出产的成品为配电箱箱体,常用于工业设备设施的电路开关控制应用等电气领域的机箱。
