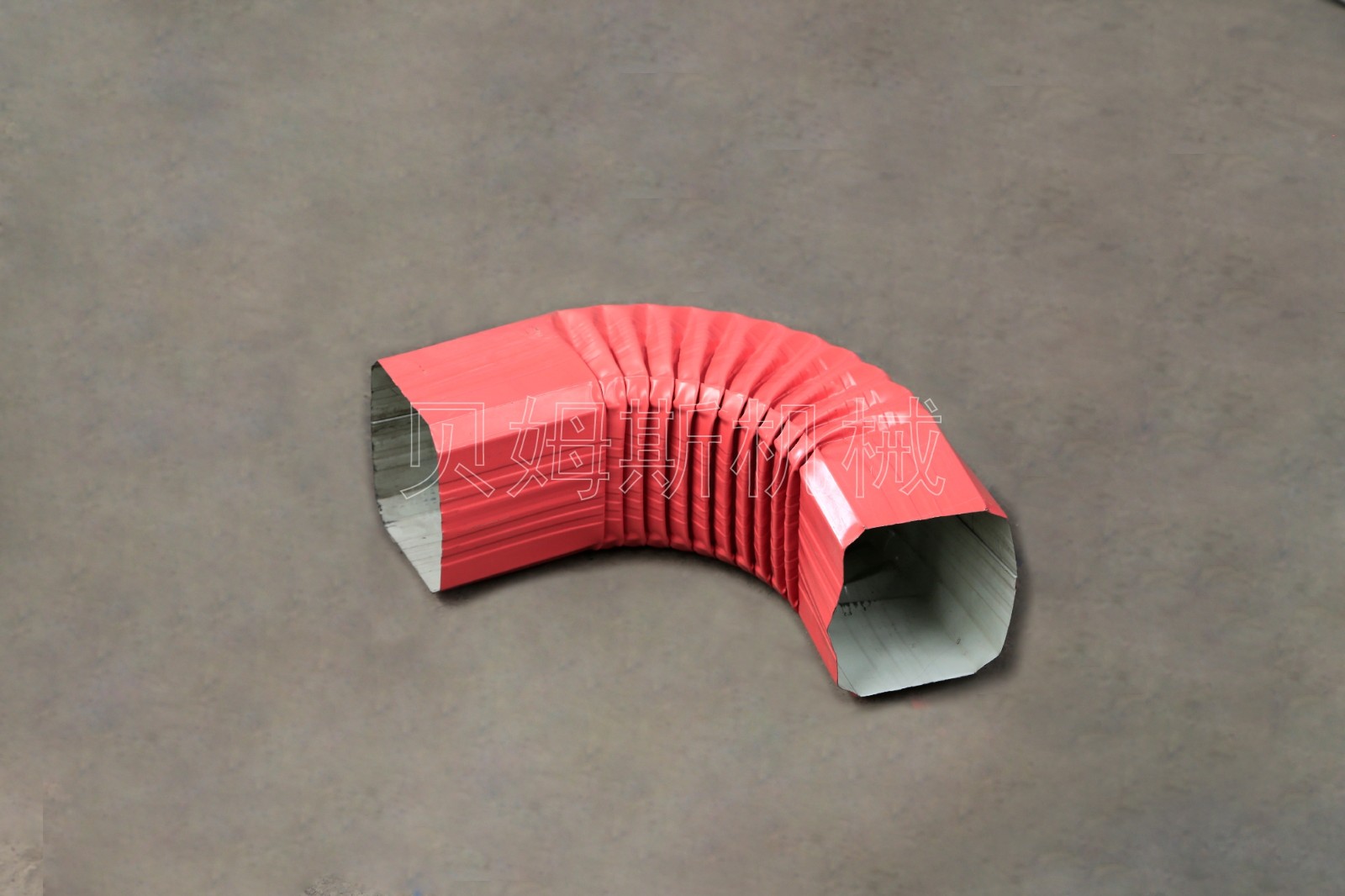

一、落水管成型机版型

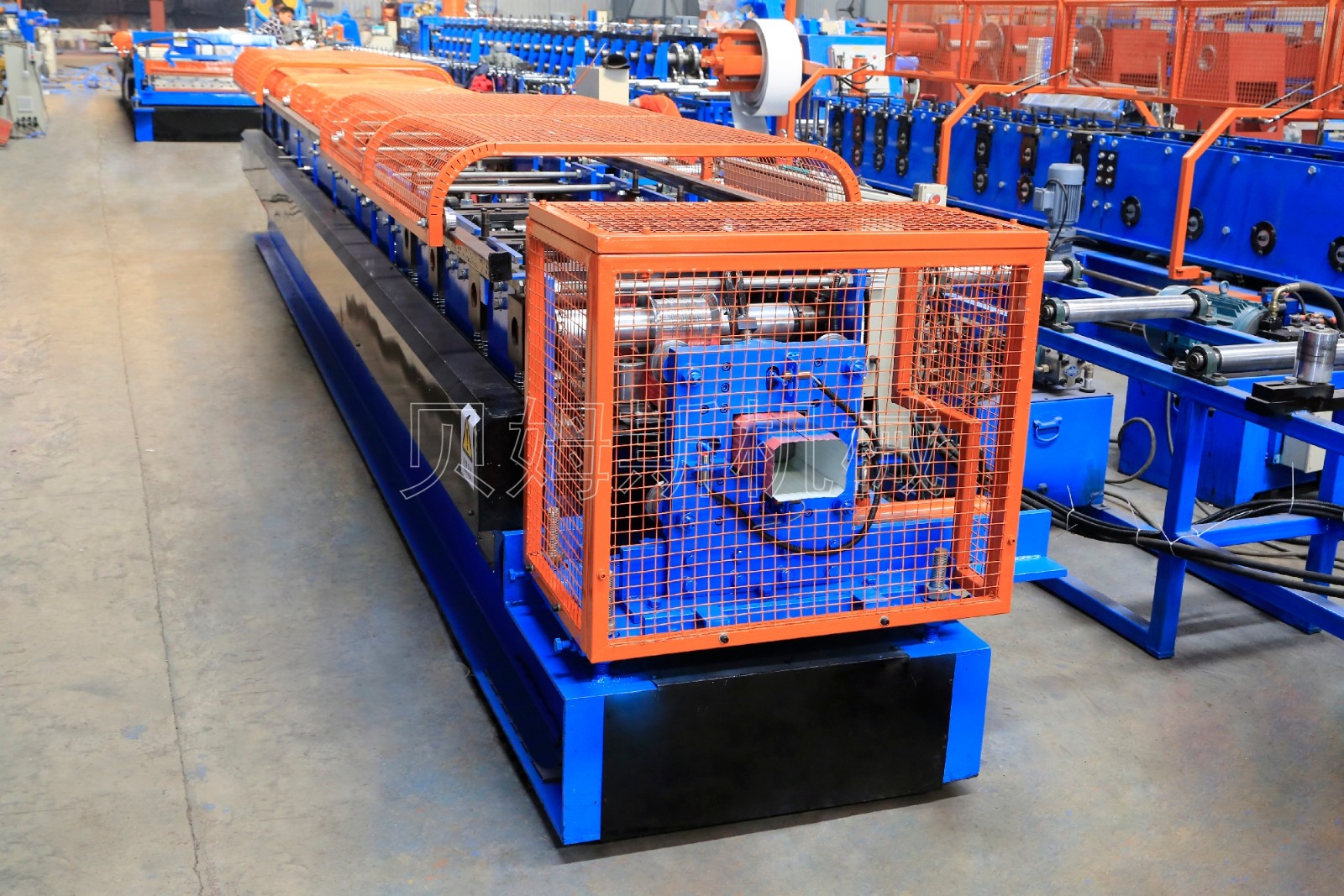

二、落水管成型机全景图
三、落水管成型机部件图
『进料导向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。

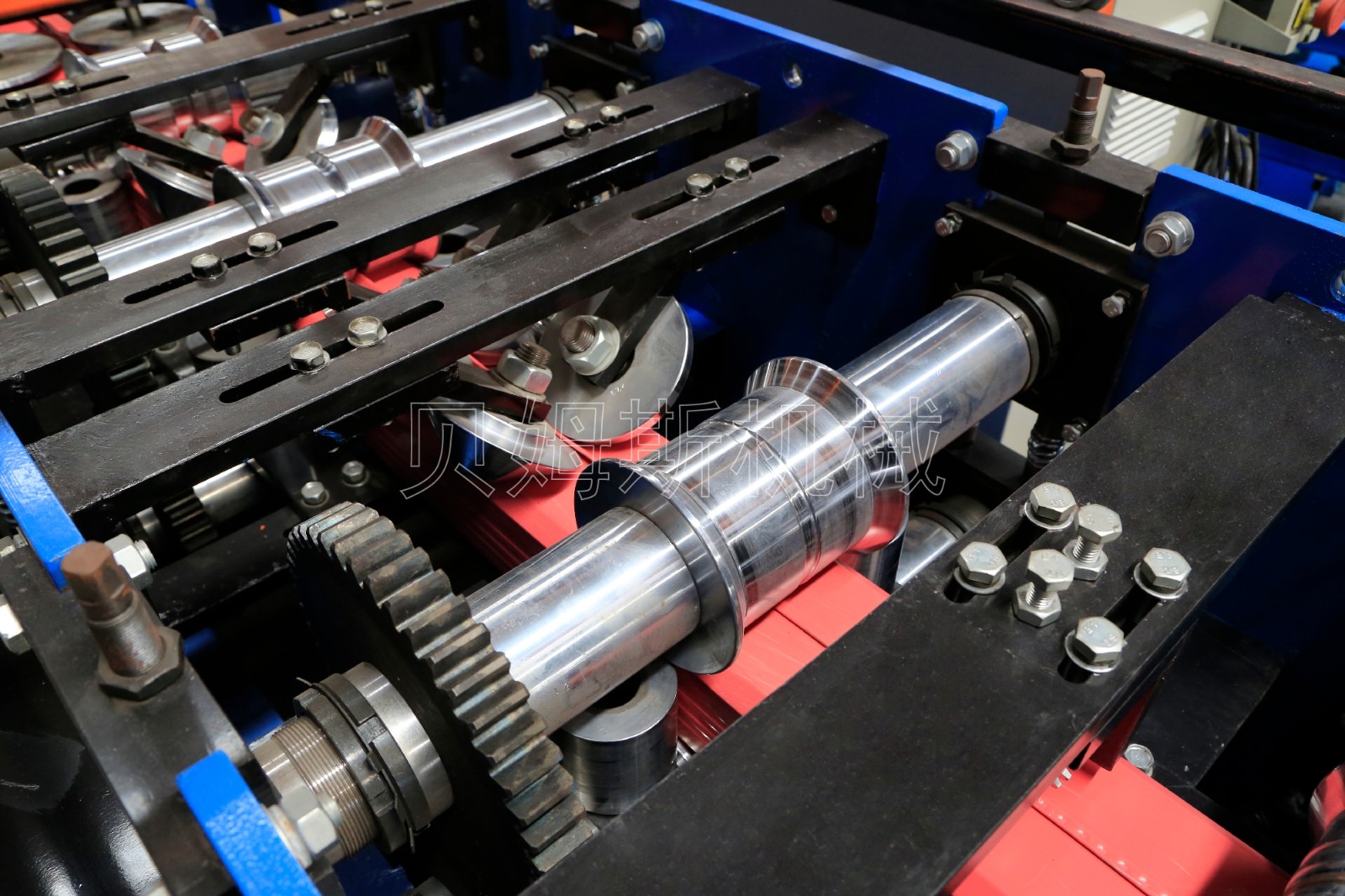

『辊轴组件』
①主轴直径: φ75mm, 45#圆钢。
②辊轮材质:热处理,精车后镀硬铬,镜面抛光。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

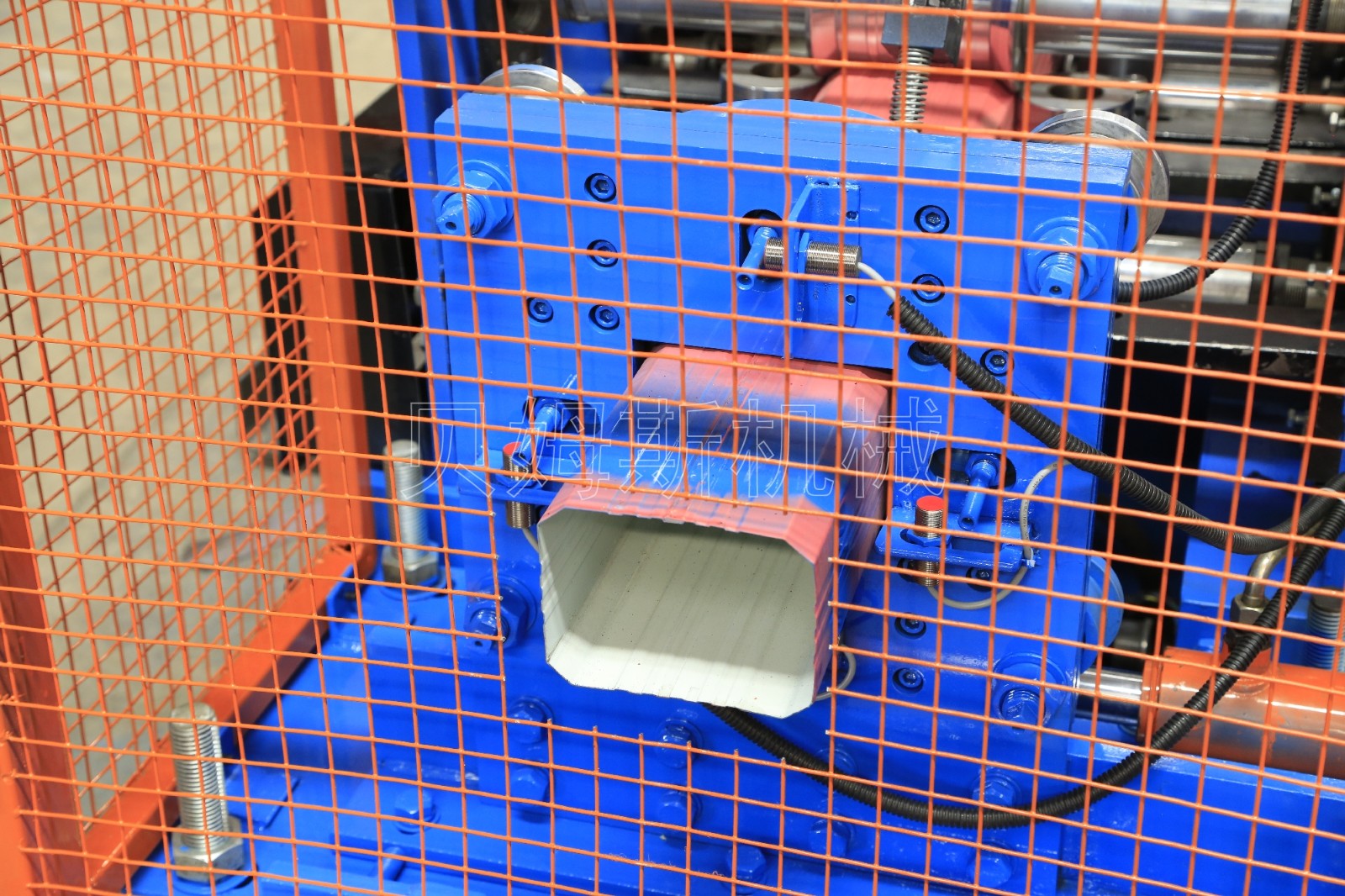

『成型后剪』
①导向机构:移动剪切装置,确保切口不变形。
②铸铁刀座:铸铁减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

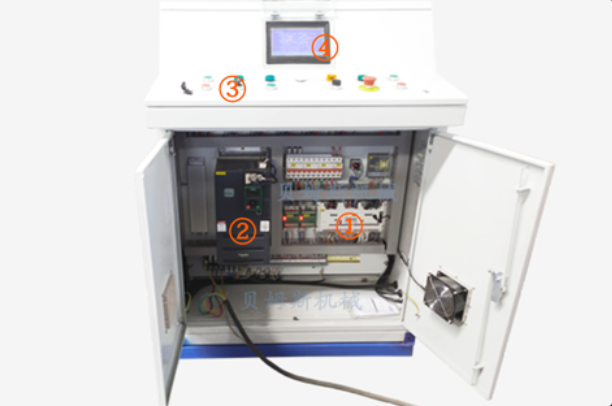

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。

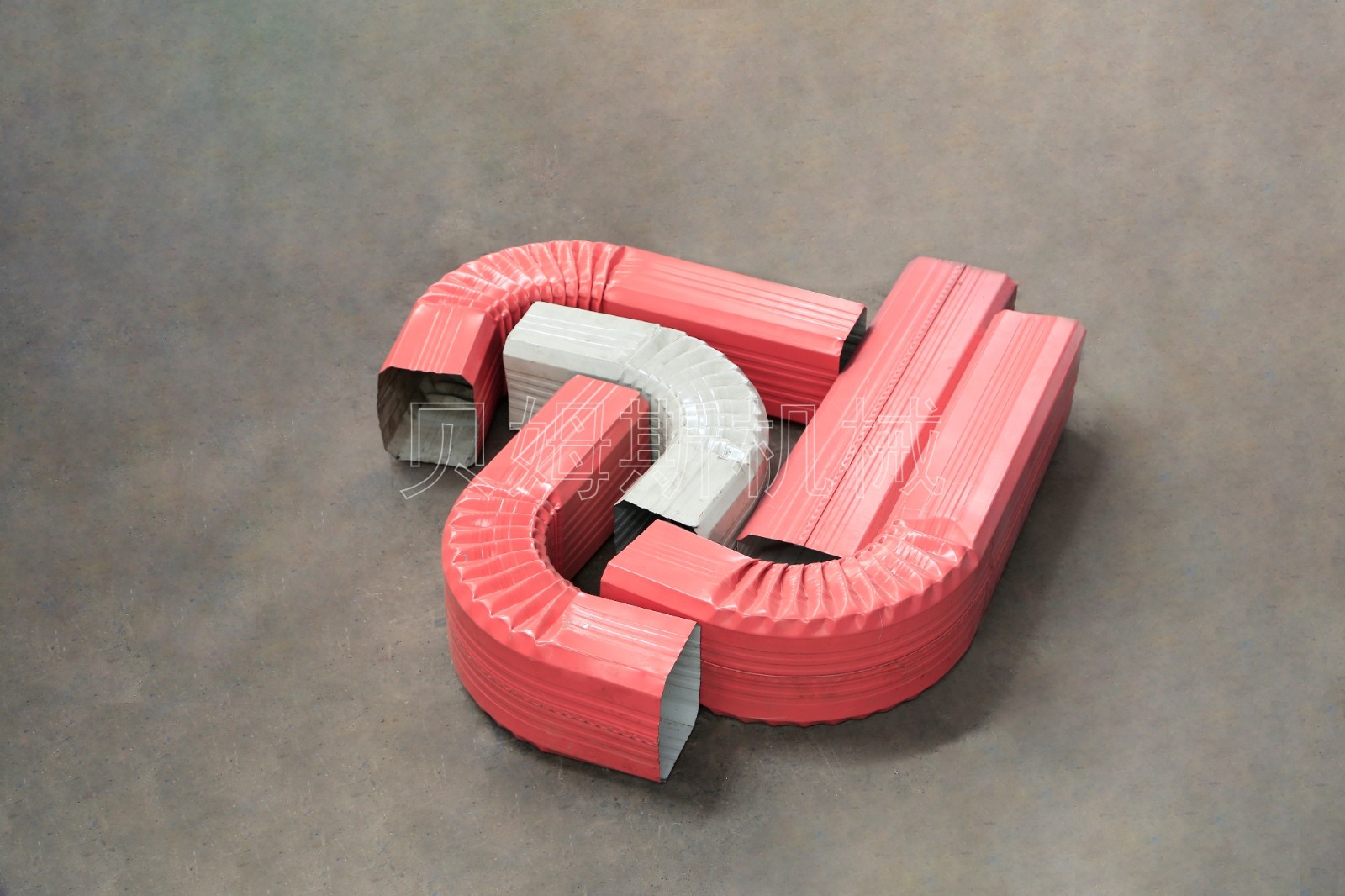

四、落水管成型机成型用途
方形落水管成型机是用于生产钢结构行业，水落管的冷弯成型机。机器设备出产的成品为落水管，多应用于个人住宅、别墅、等家庭式住宅的排水管道。
