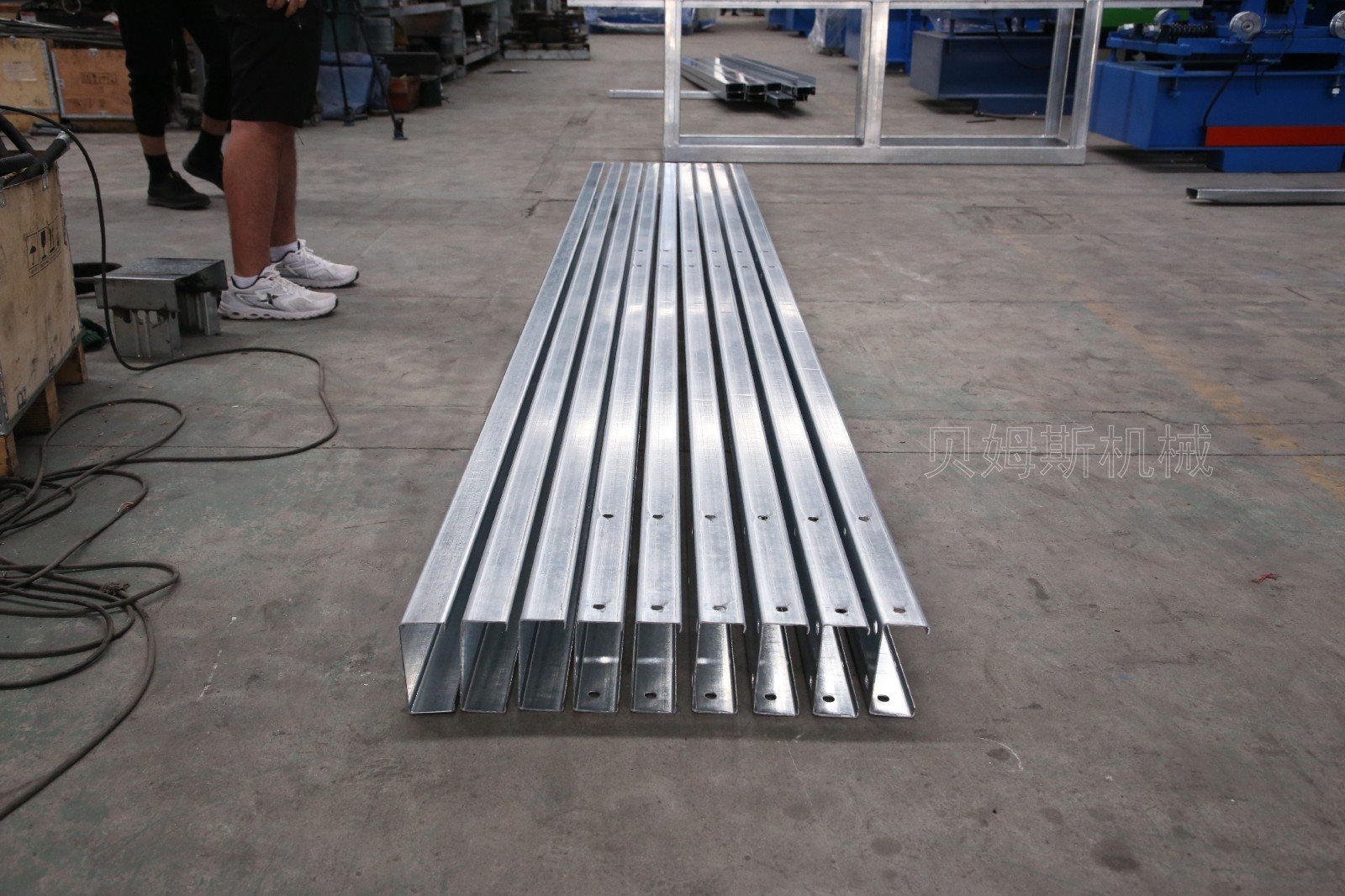

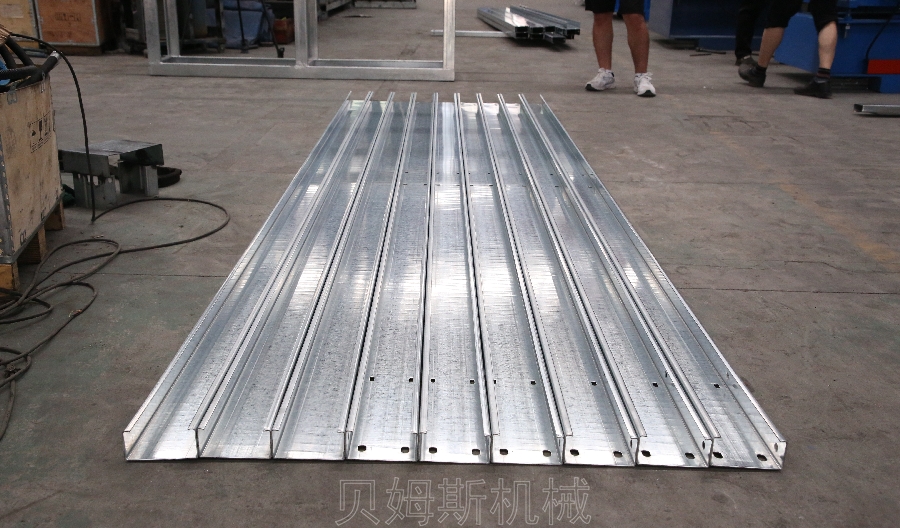

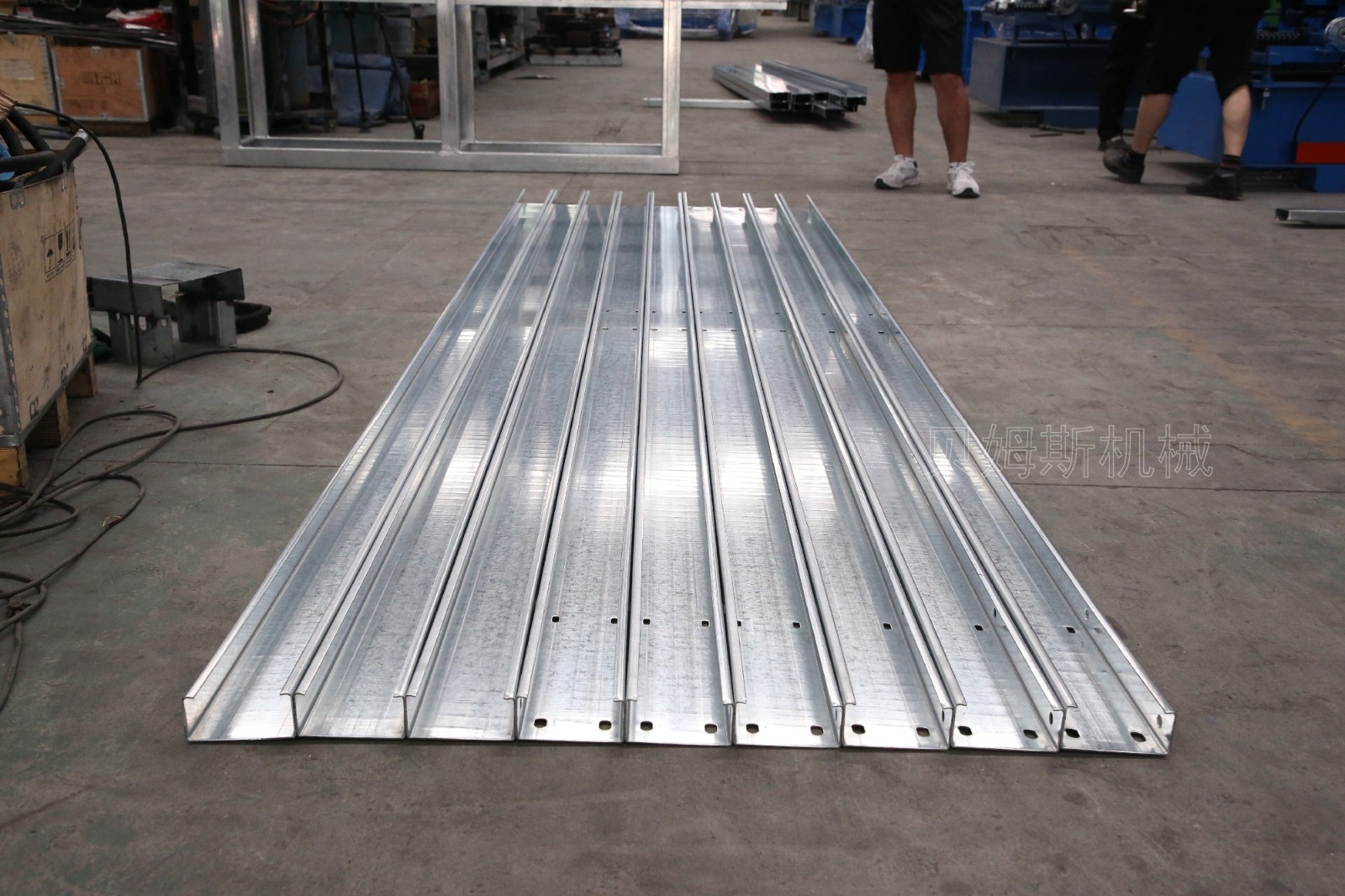

一、檩条成型机CU50-250版型

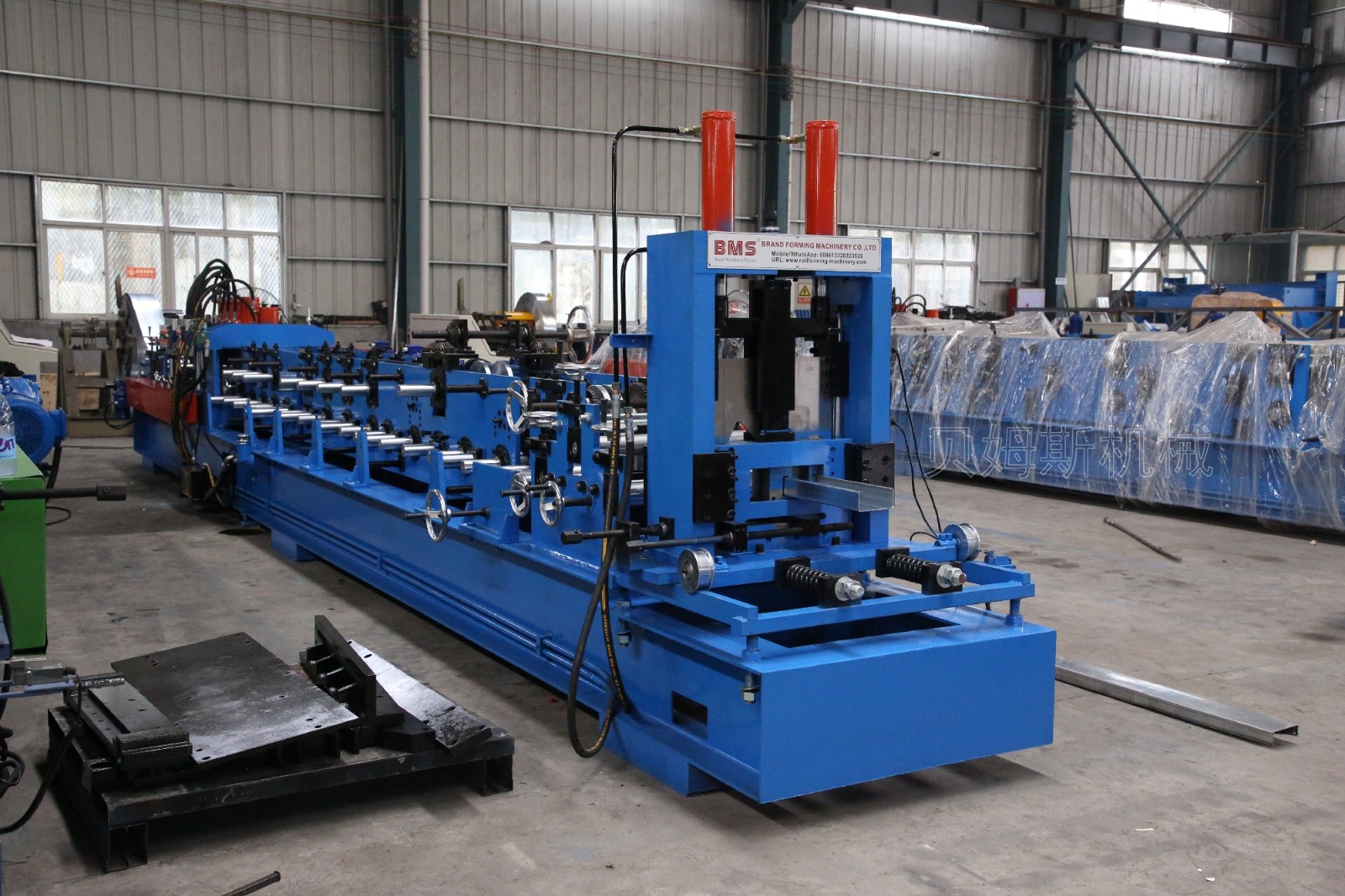

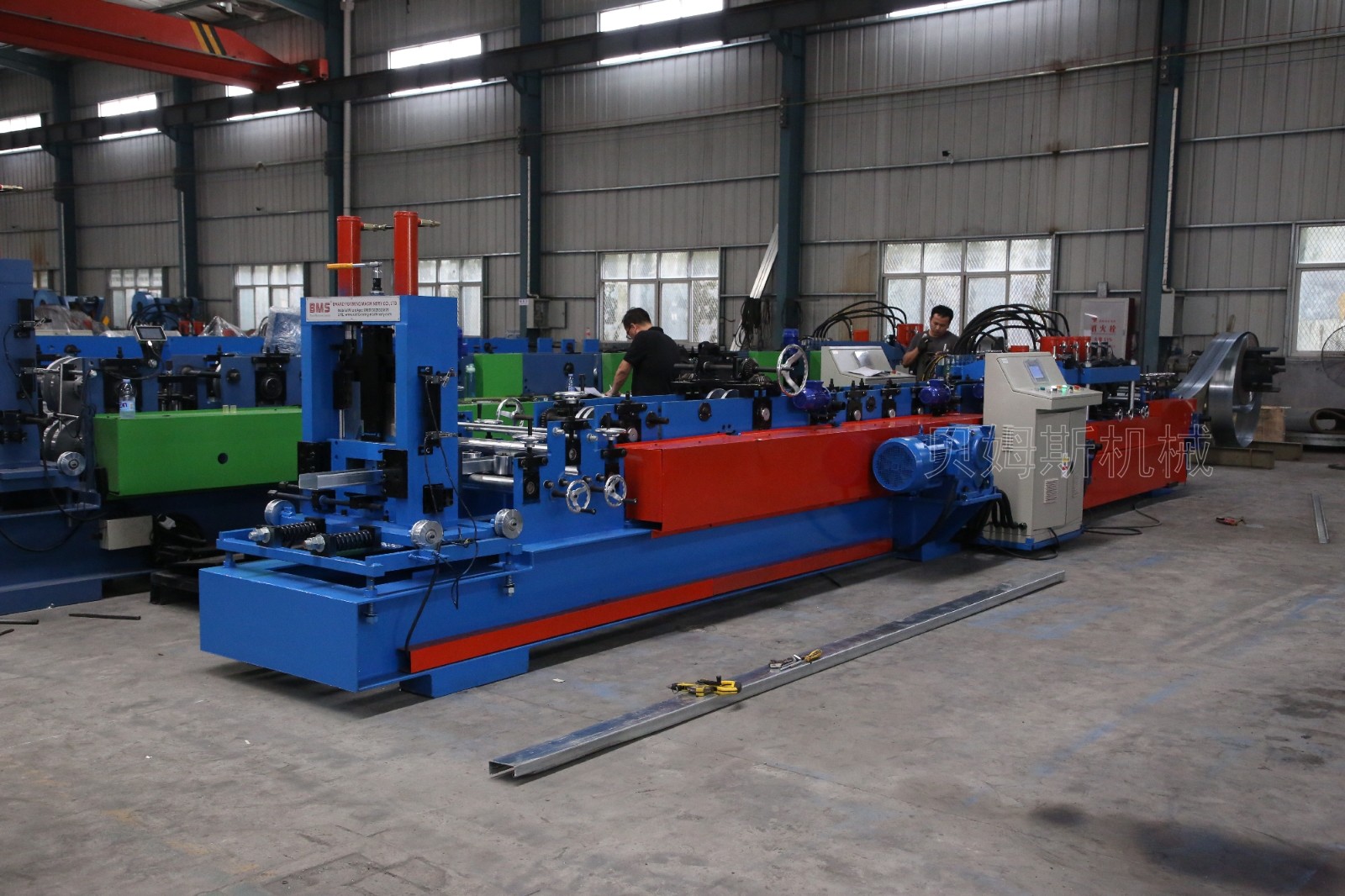

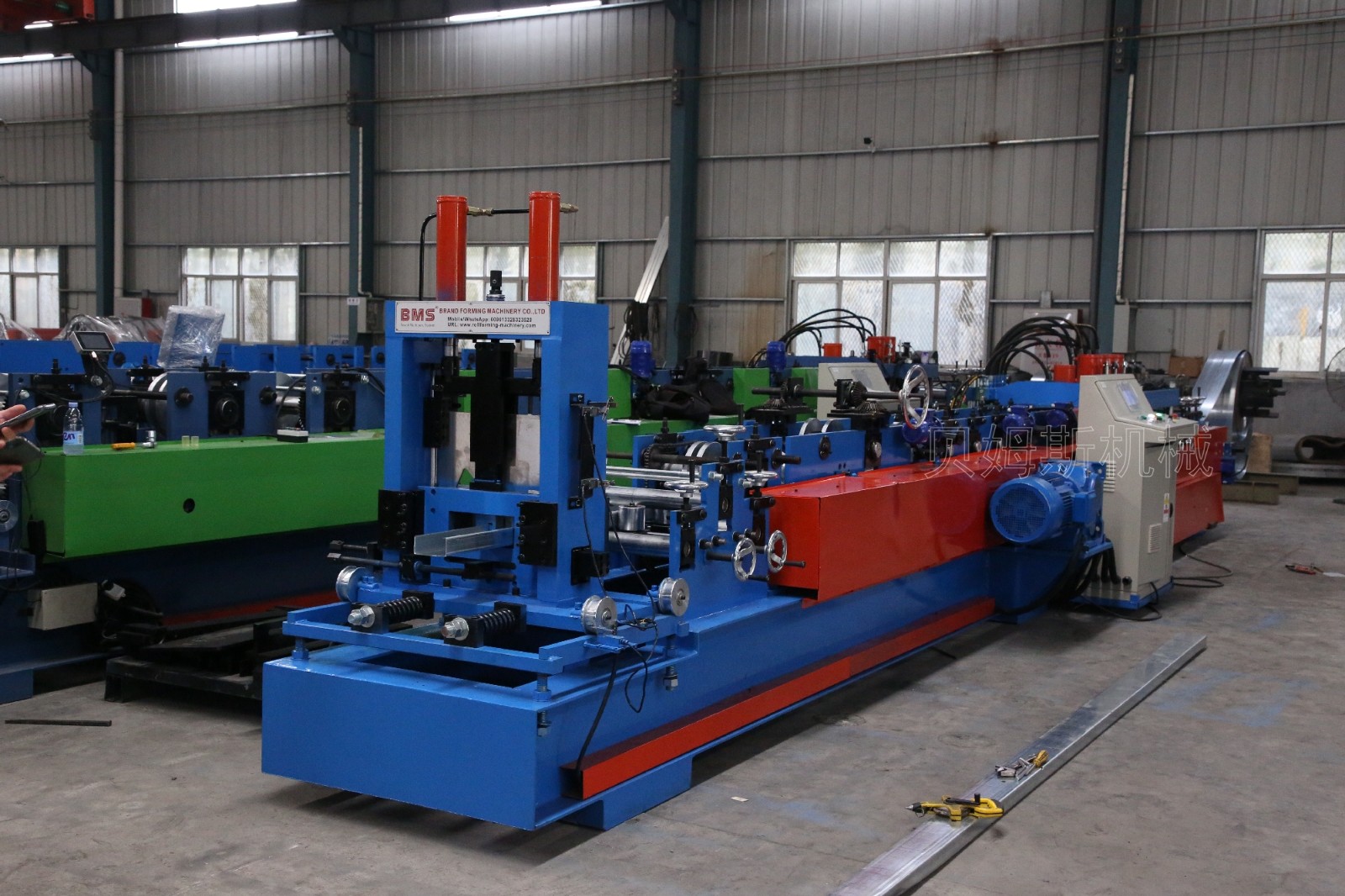

二、檩条成型机CU50-250全景图
三、檩条成型机CU50-250部件图
『进料导向』
①定位辊:调节两端的位置,使其符合进料宽度。
②导向辊:上下圆辊设计,使进料过程更加顺畅

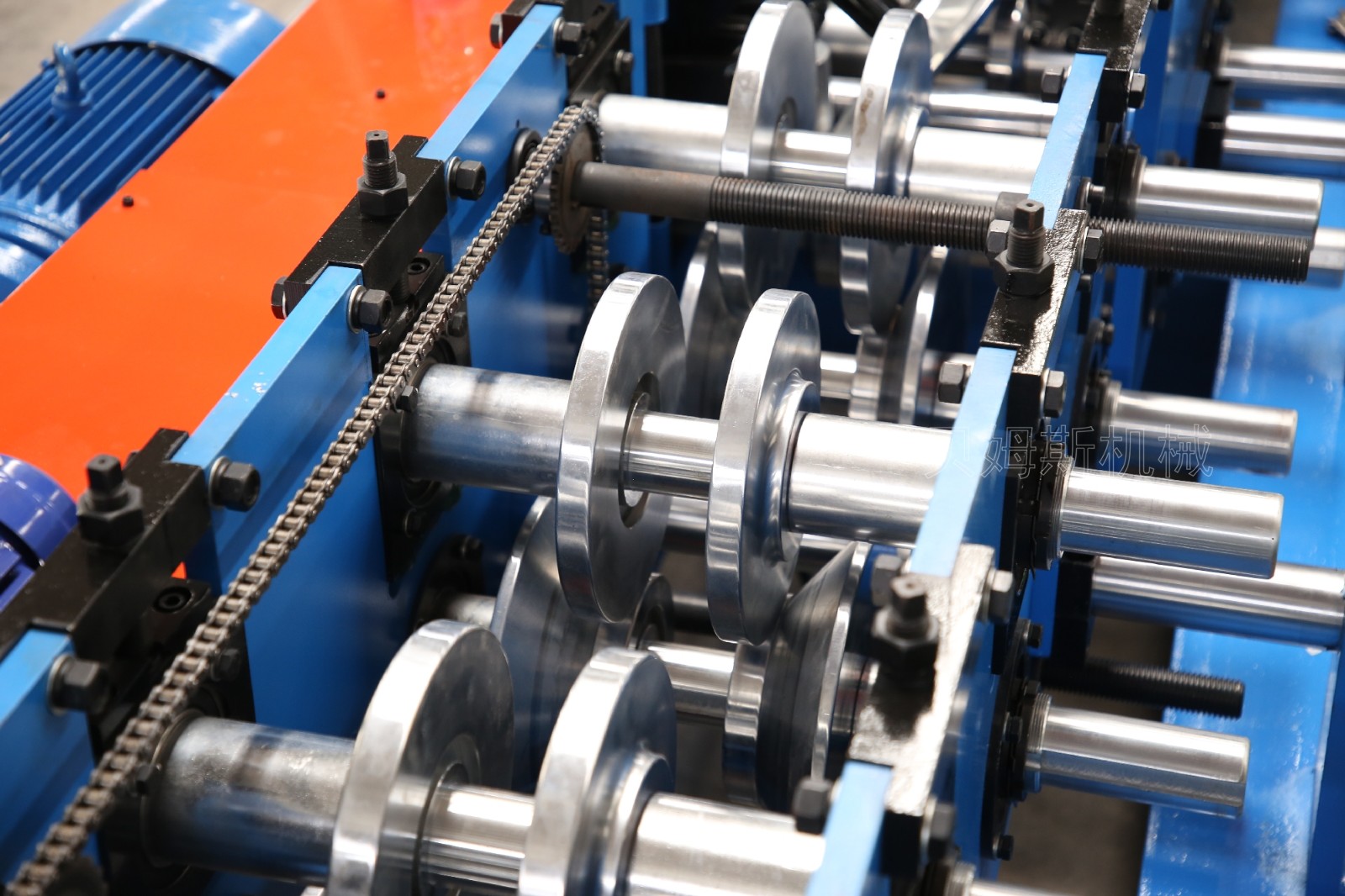

『辊轴组件』
①主轴直径: φ55/70mm, 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

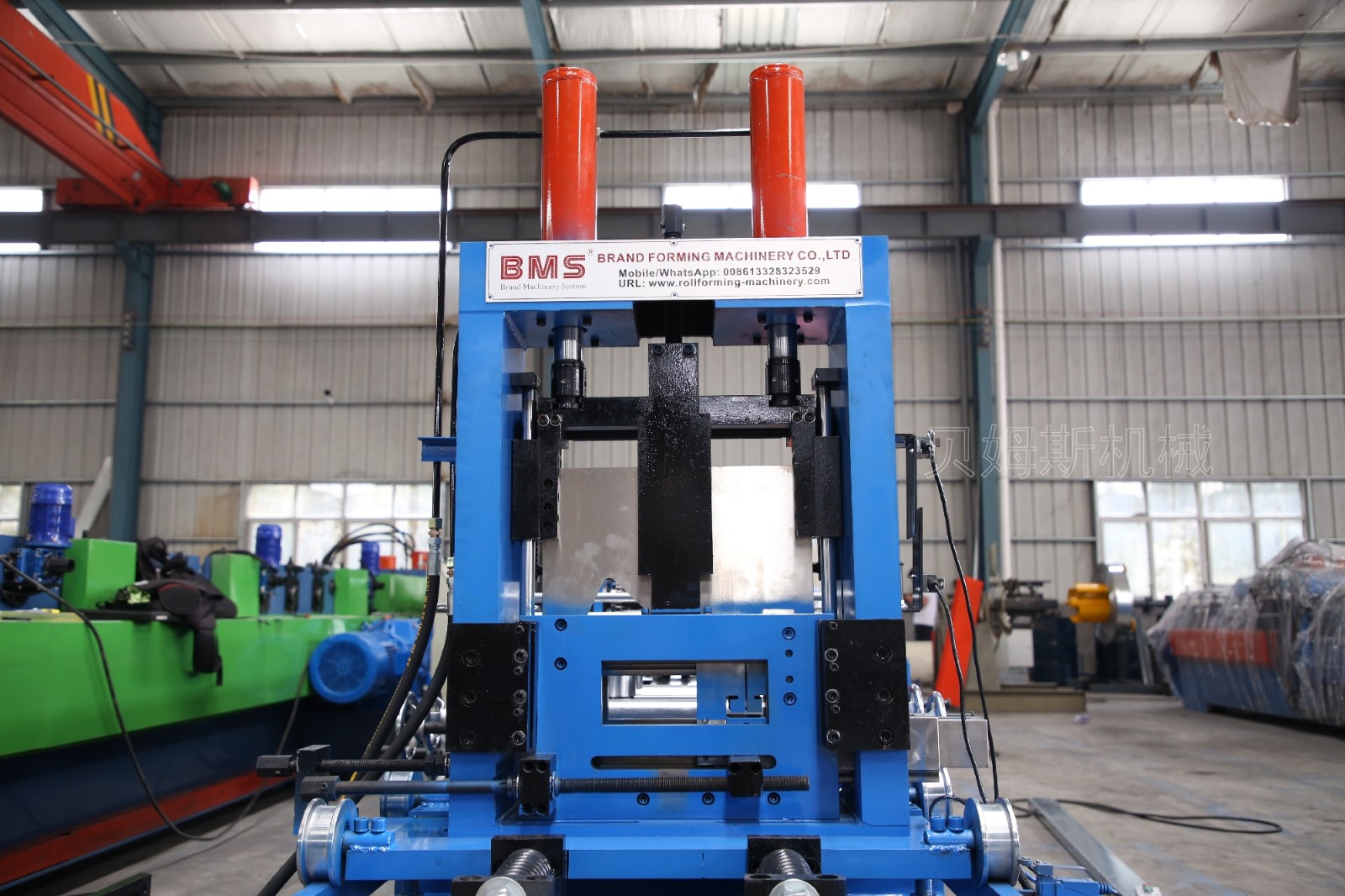

『成型后剪』
①导向机构:上下移动剪切，切口平整无变形。
②铸铁刀座:铸铁去应力后加工，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

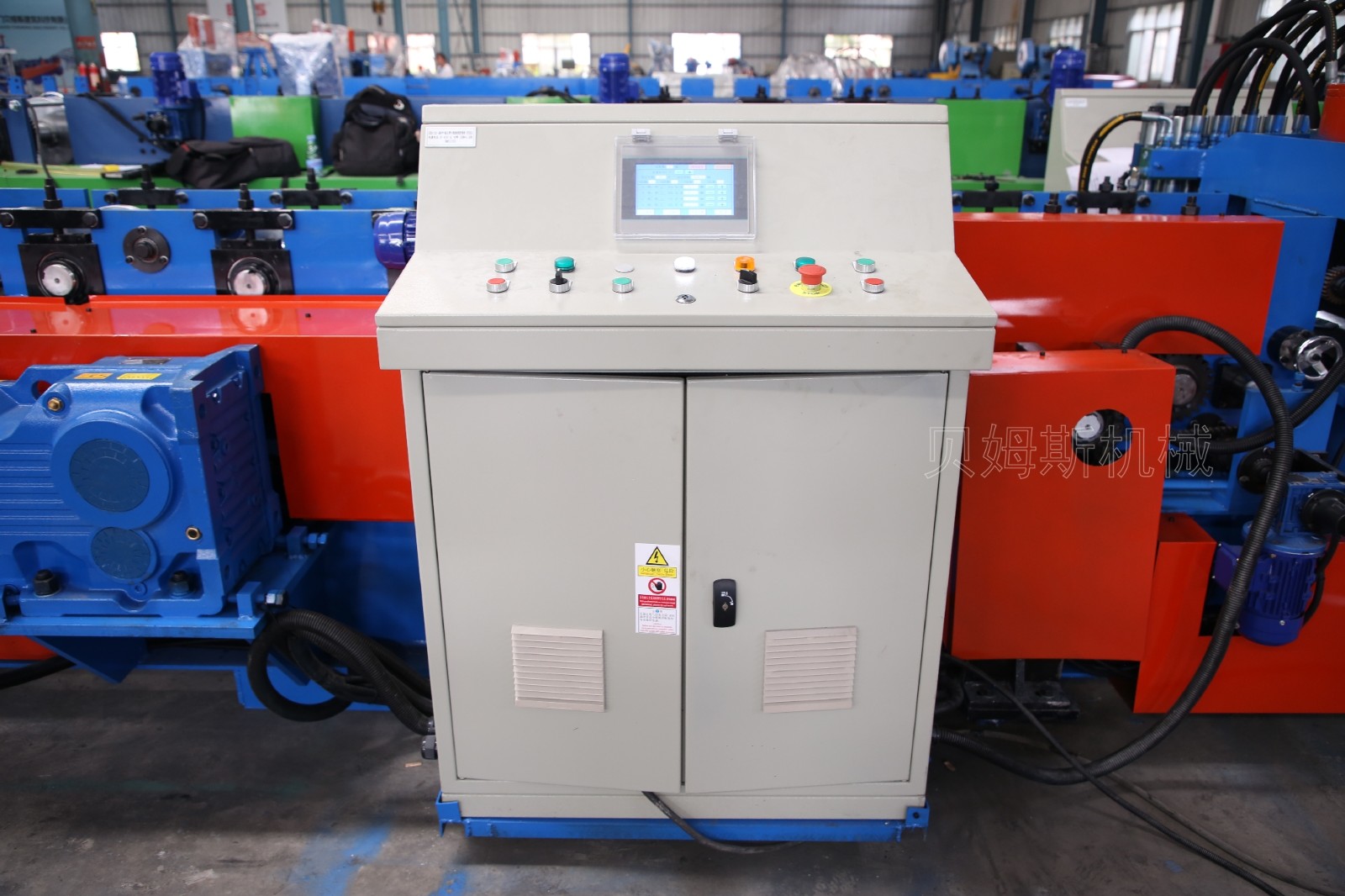

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。
四、檩条成型机CU50-250成型用途

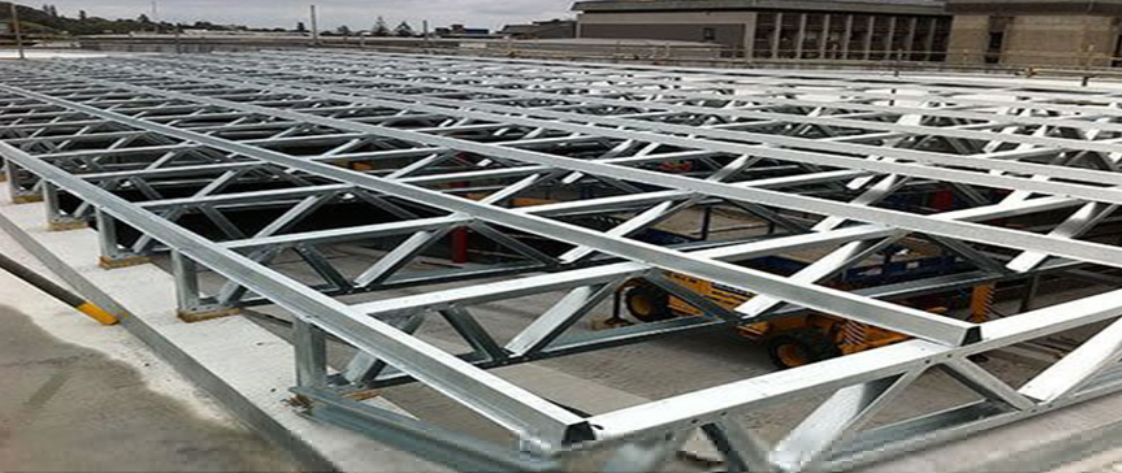

CU型钢成型设备是用于生产钢结构行业的“C型、U型”冷弯型钢设备。机器设备出产的成品为CU型钢（檩条）多应用于房屋建筑、工厂厂房的横梁与墙梁的支撑作用。设备的组成部分有：放料架-进料口（包括液压前剪）-成型主机-后剪刀-拖料架。适用材料为“带钢”，最高屈服强度可压550MPa 可压热轧带钢（黑带钢）
