脚踏板成型机YX76-320

设备型号:YX76-320
材料厚度:1.5~2.0mm
成型道次:15 米/分钟
成型道次:32 道成型
(9道吊装+18道成型+9道卡盘)
电机功率:11*2 KW 变频调速
机座规格:H250卡盘+450H底座
电话

全国热线

18659295206

设备详情 / Introduction

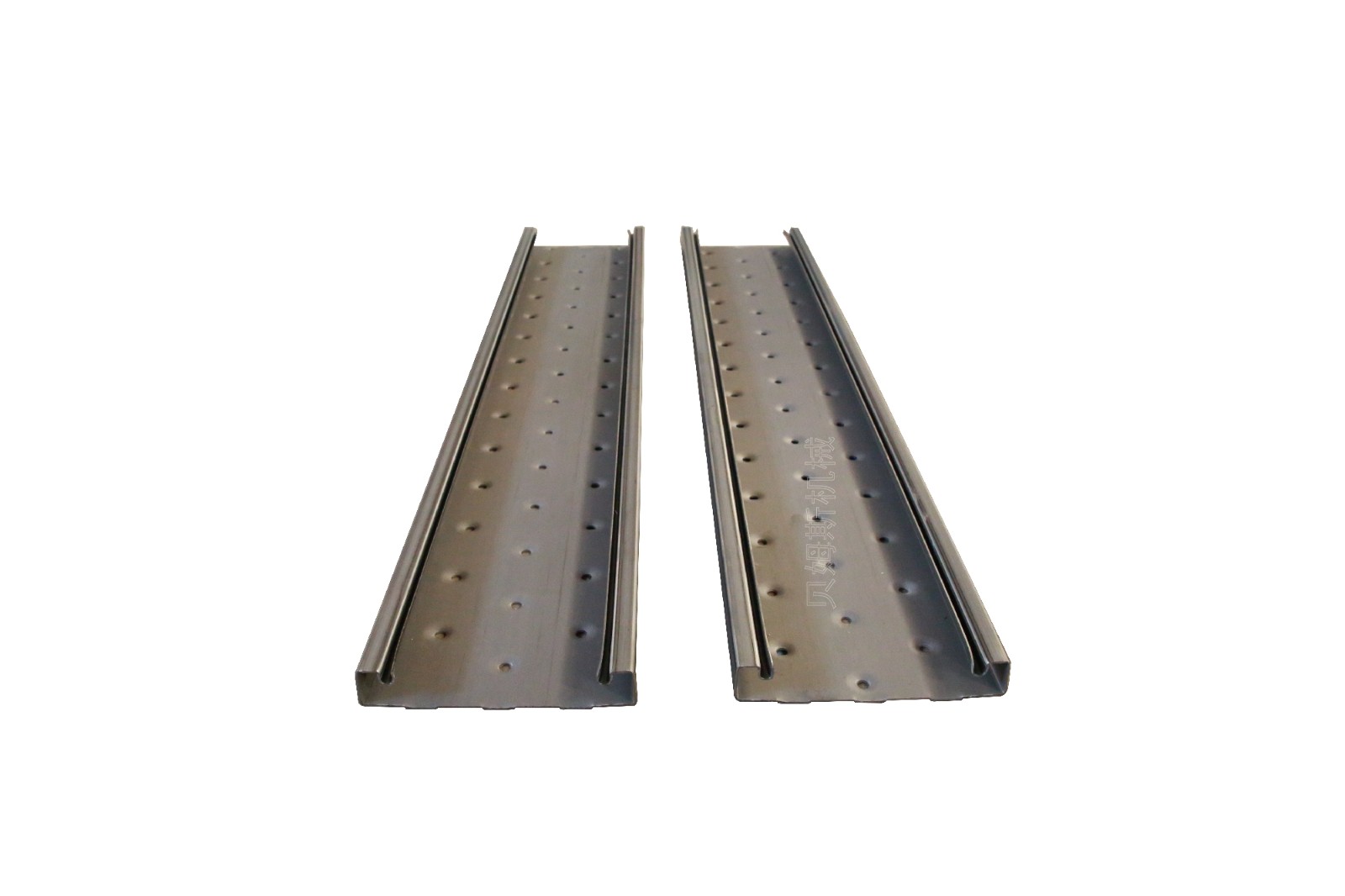

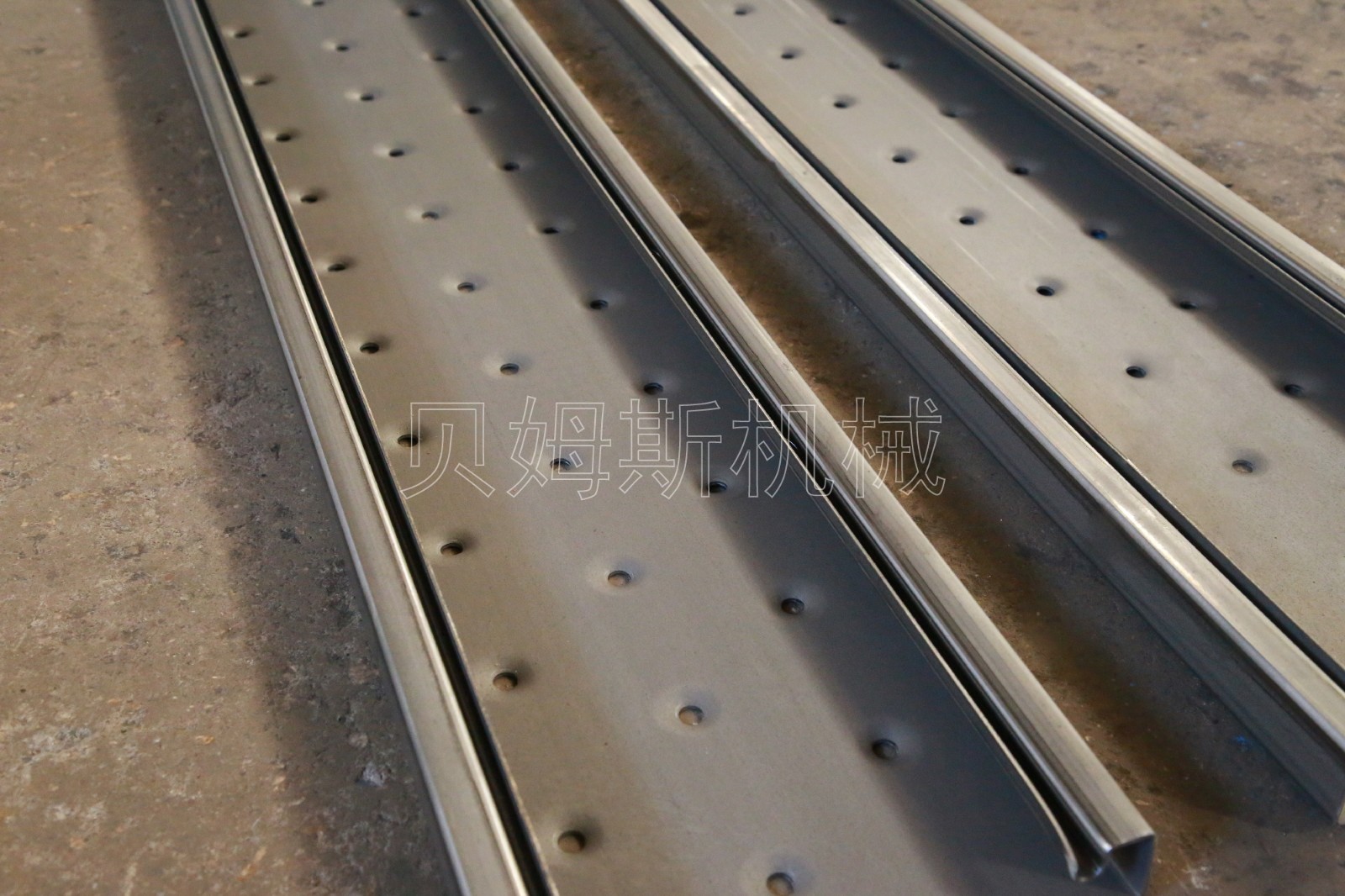

一、脚踏板成型机YX76-320版型


016A0609_tn


016A0616_tn


二、脚踏板成型机YX76-320视频展示

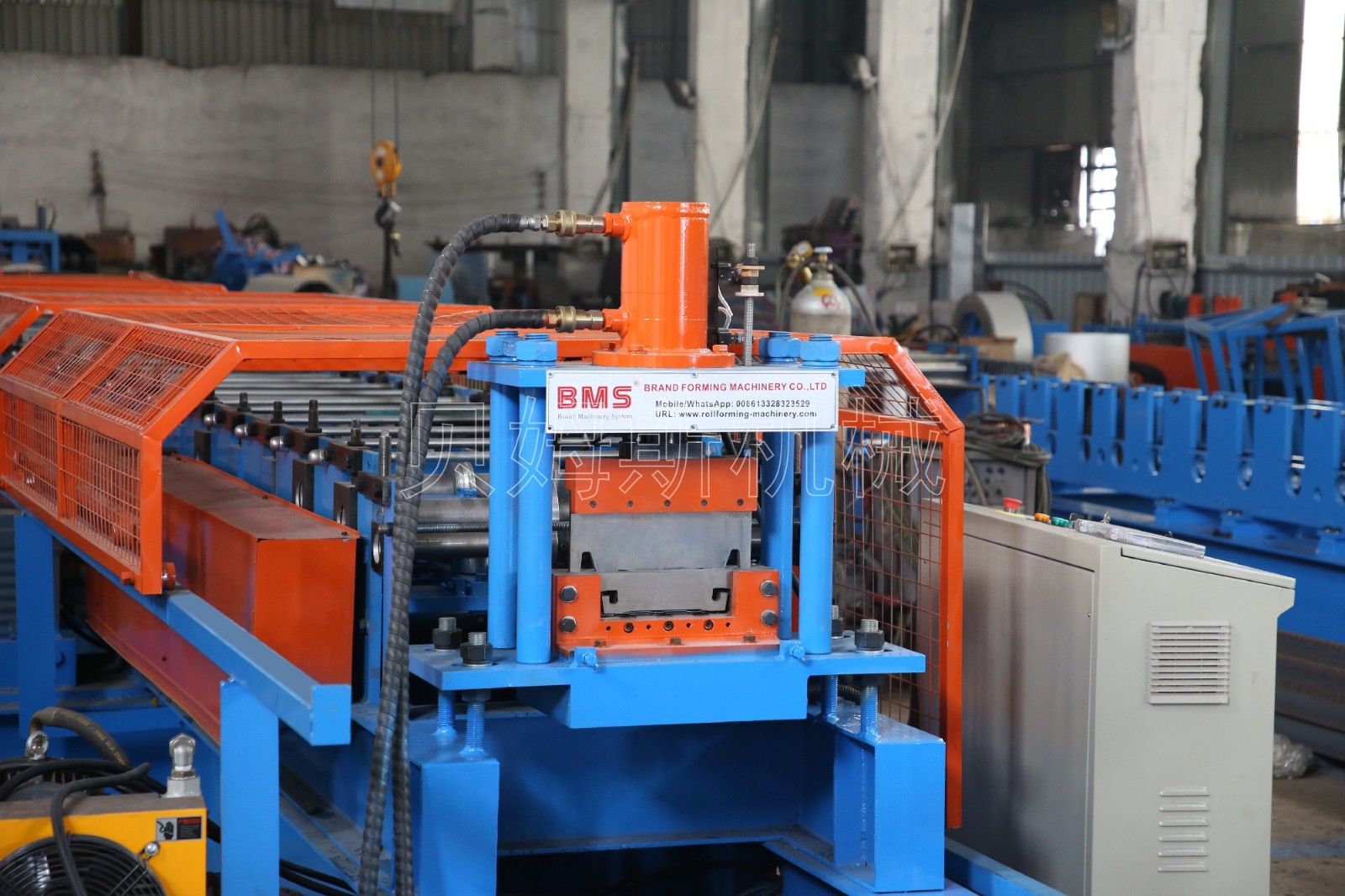

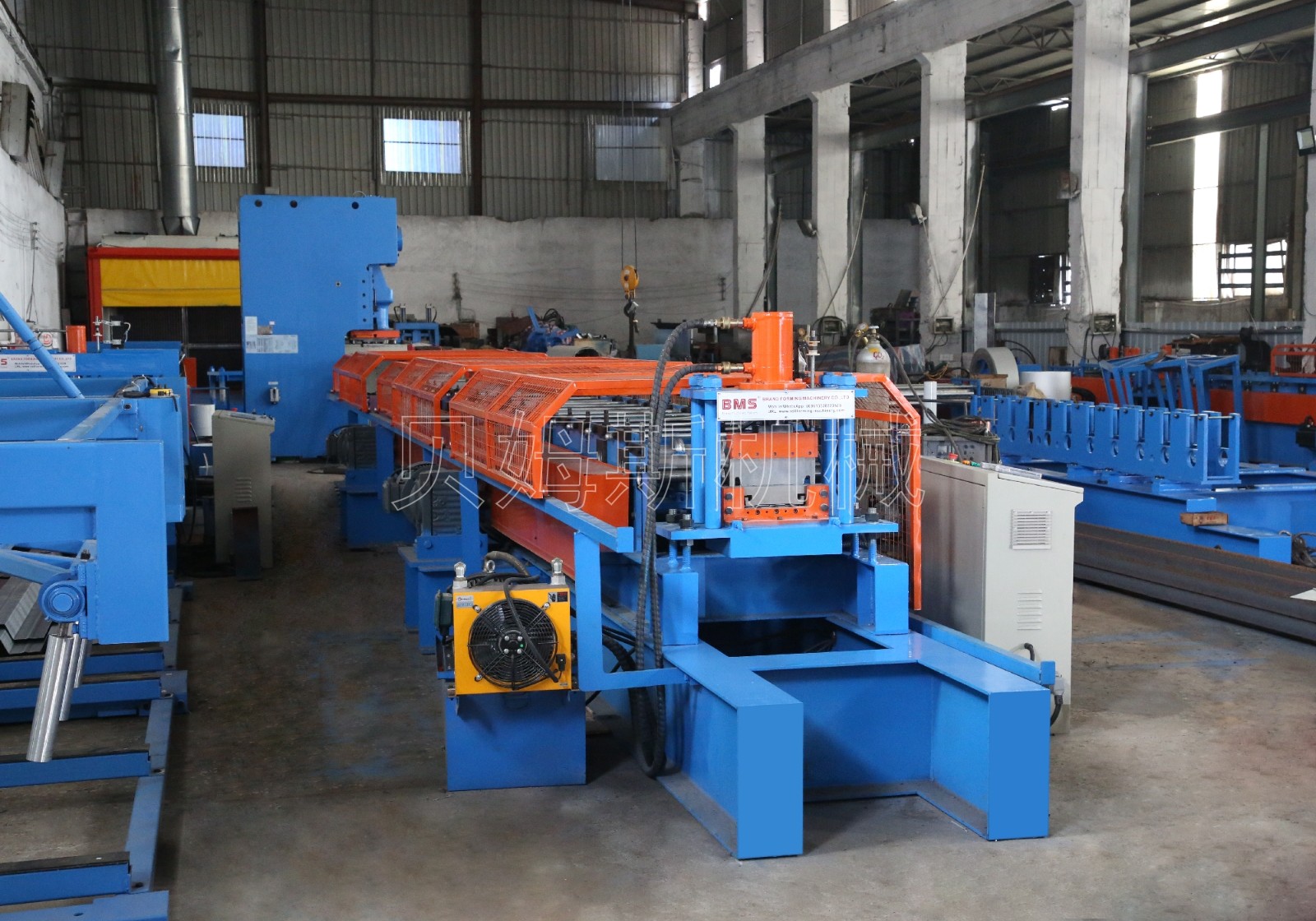

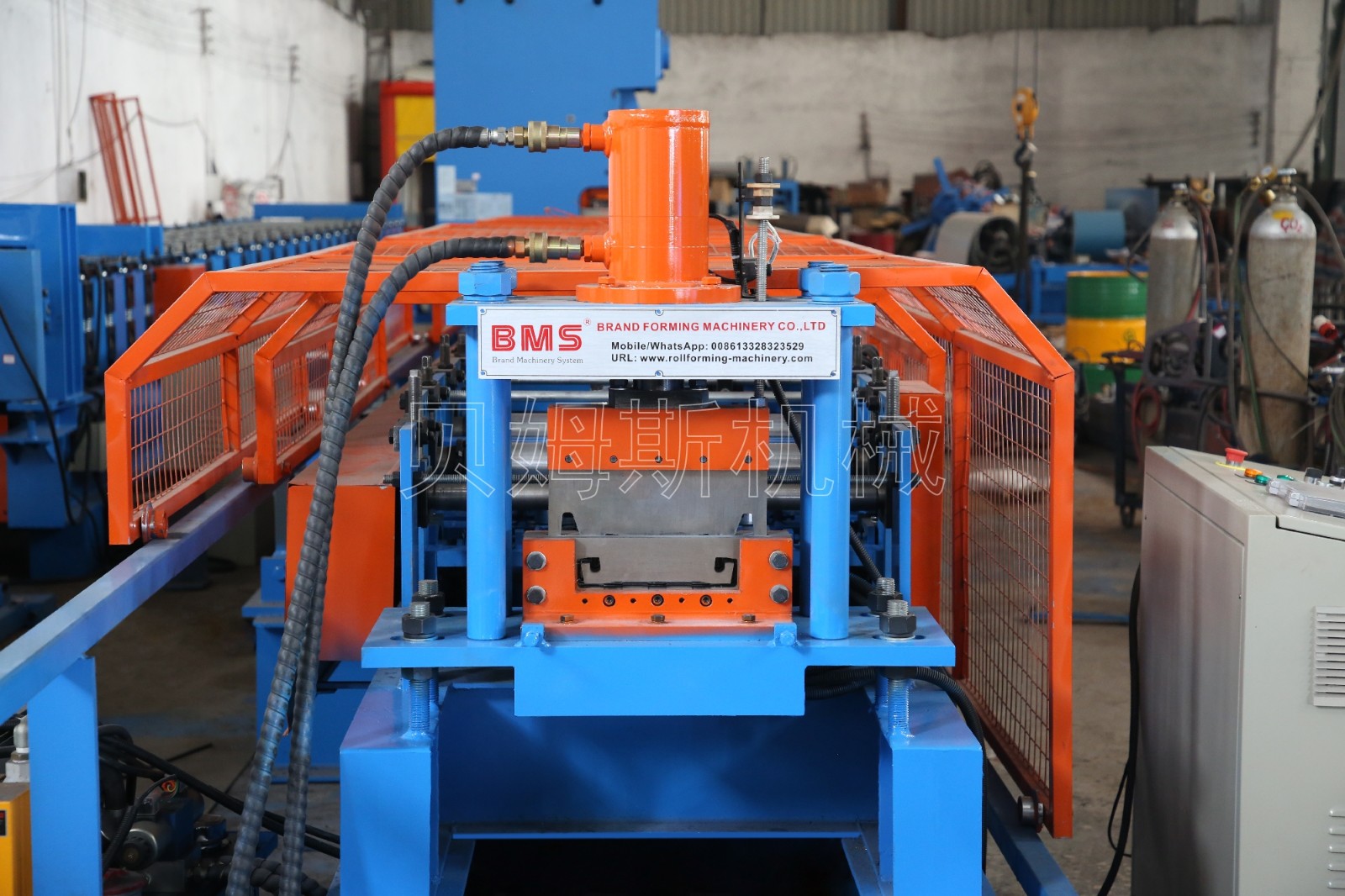

三、脚踏板成型机YX76-320全景图


016A7397_tn


016A0590_tn


016A7408_tn


四、脚踏板成型机YX76-320部件图

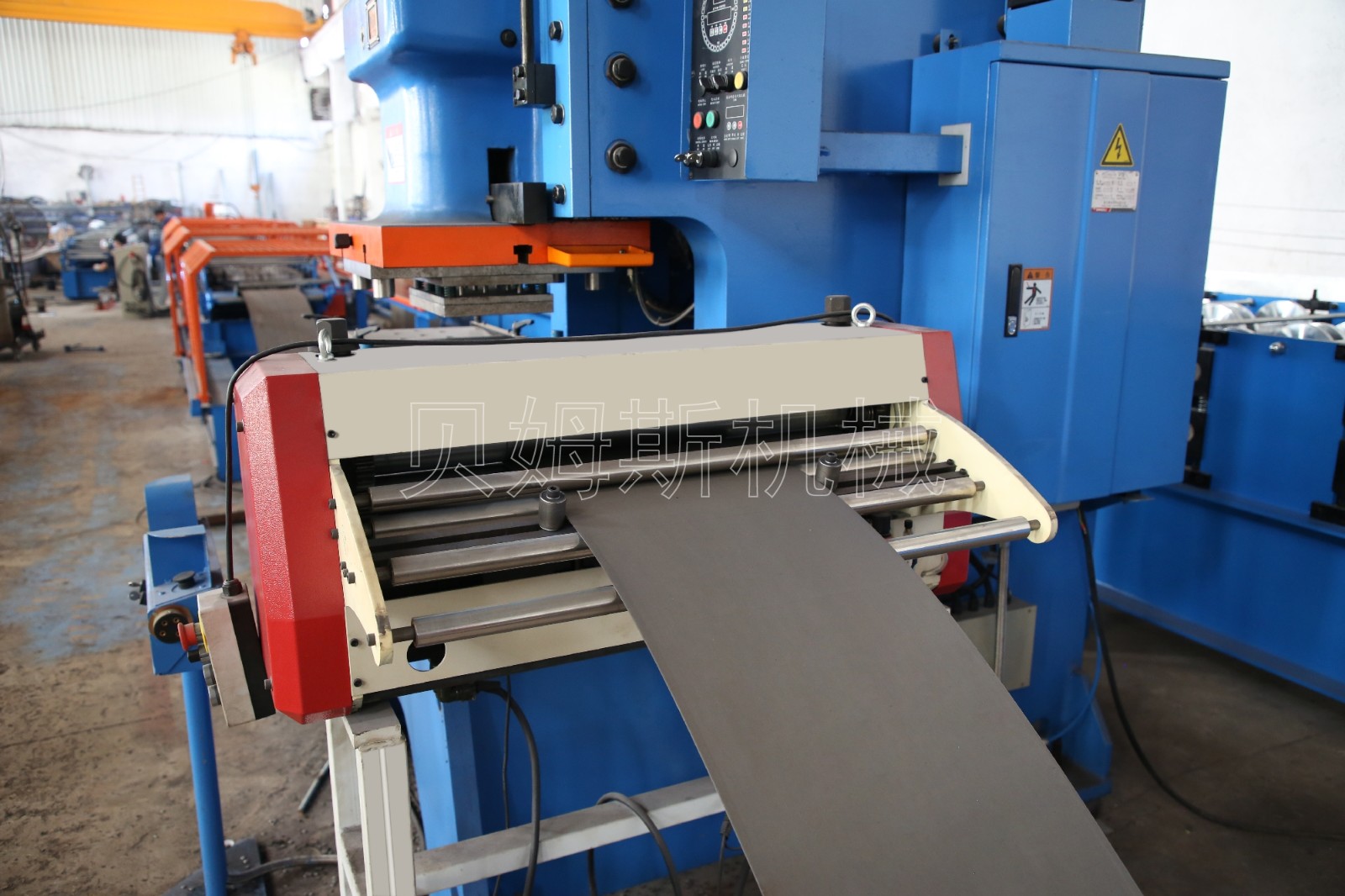

YX76-320脚踏板成型机进料装置图


『进导料向』

①定位辊:调节两端的位置,使其符合进料宽度。

②导向辊:上下圆辊设计,使进料过程更加顺畅。

③冲孔设备:对料卷进行前端冲压打孔的设备。


YX76-320脚踏板成型机辊轴组件图


『辊轴组件』

①主轴直径:      φ75mm,    45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

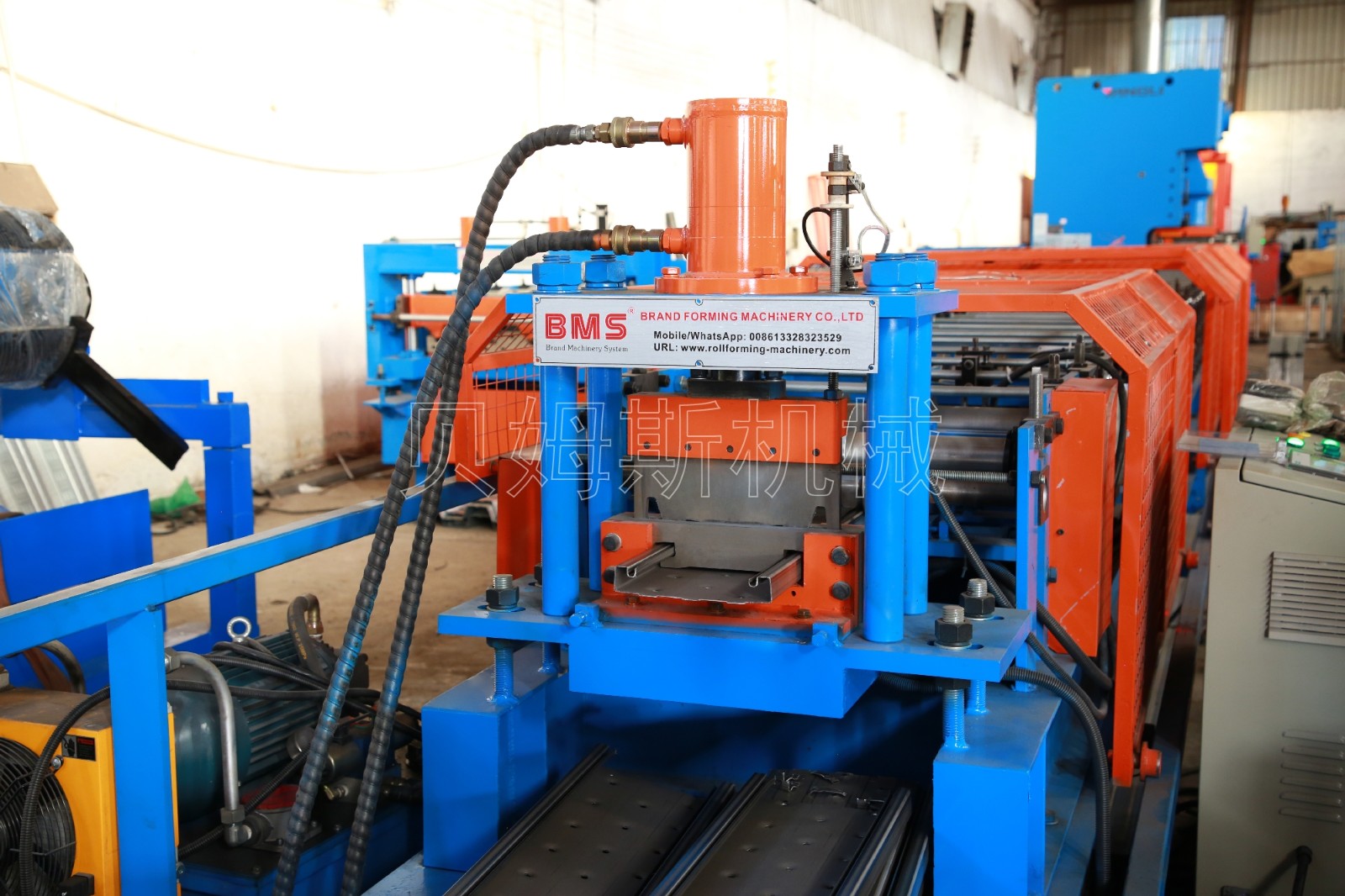

YX76-320脚踏板成型机成型后剪图


『成型后剪』

①导向机构:上下移动剪切,切口平整无变形。

②铸铁刀座:铸铁减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

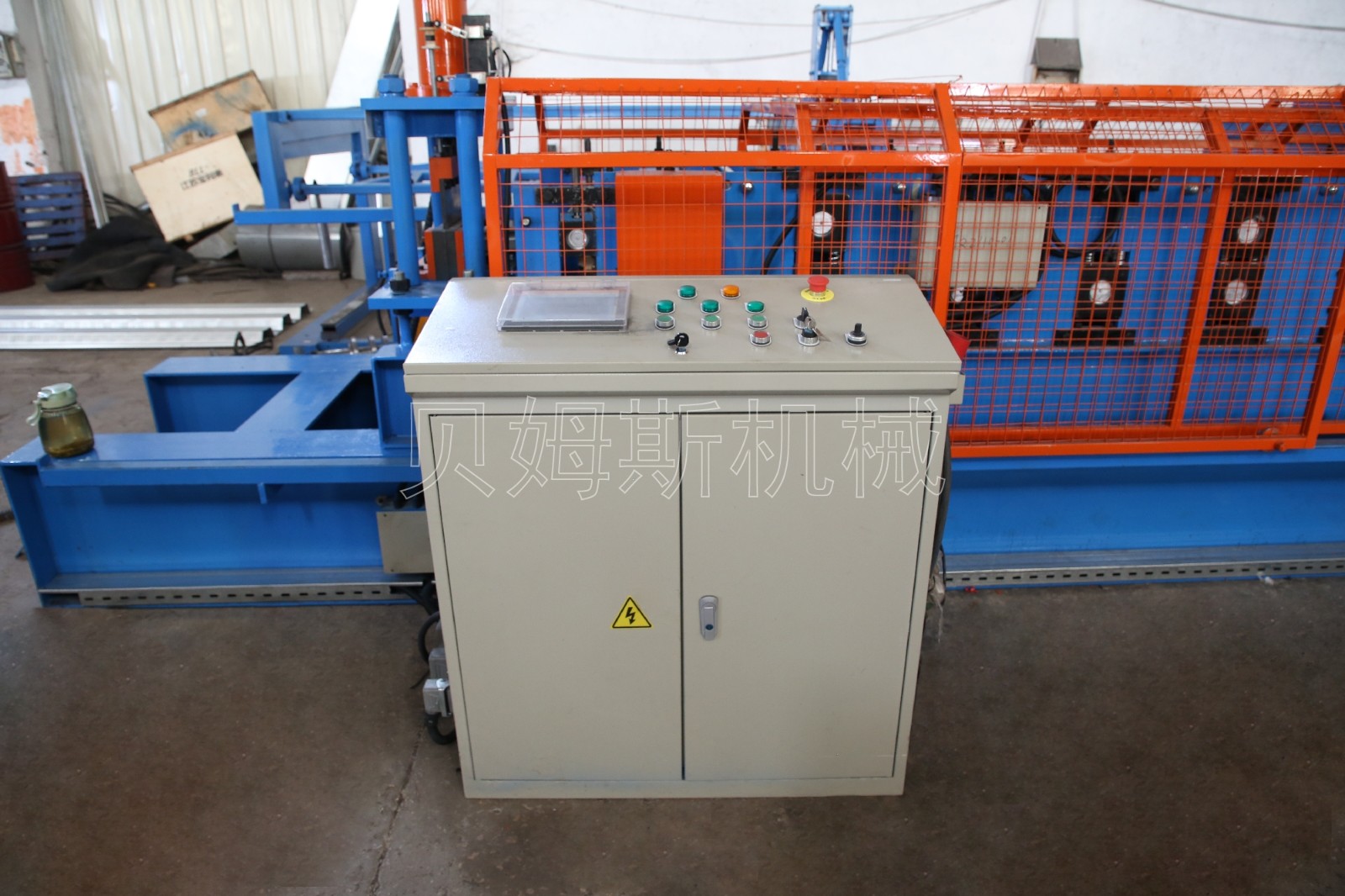

YX76-320脚踏板成型机PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、脚踏板成型机YX76-320成型用途


image.

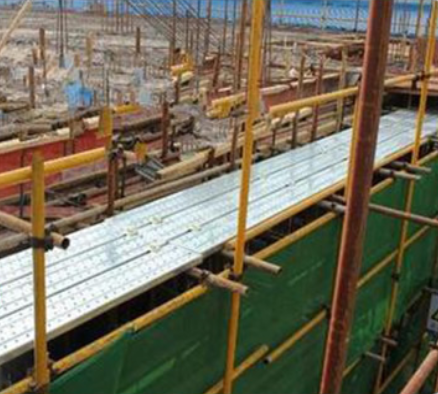

YX76-320脚踏板成型机出产的成品为“YX76-320脚踏板”,多应用于建筑工程工地、户外脚手架、铁楼梯踏板等途径用途的“脚踏板”
