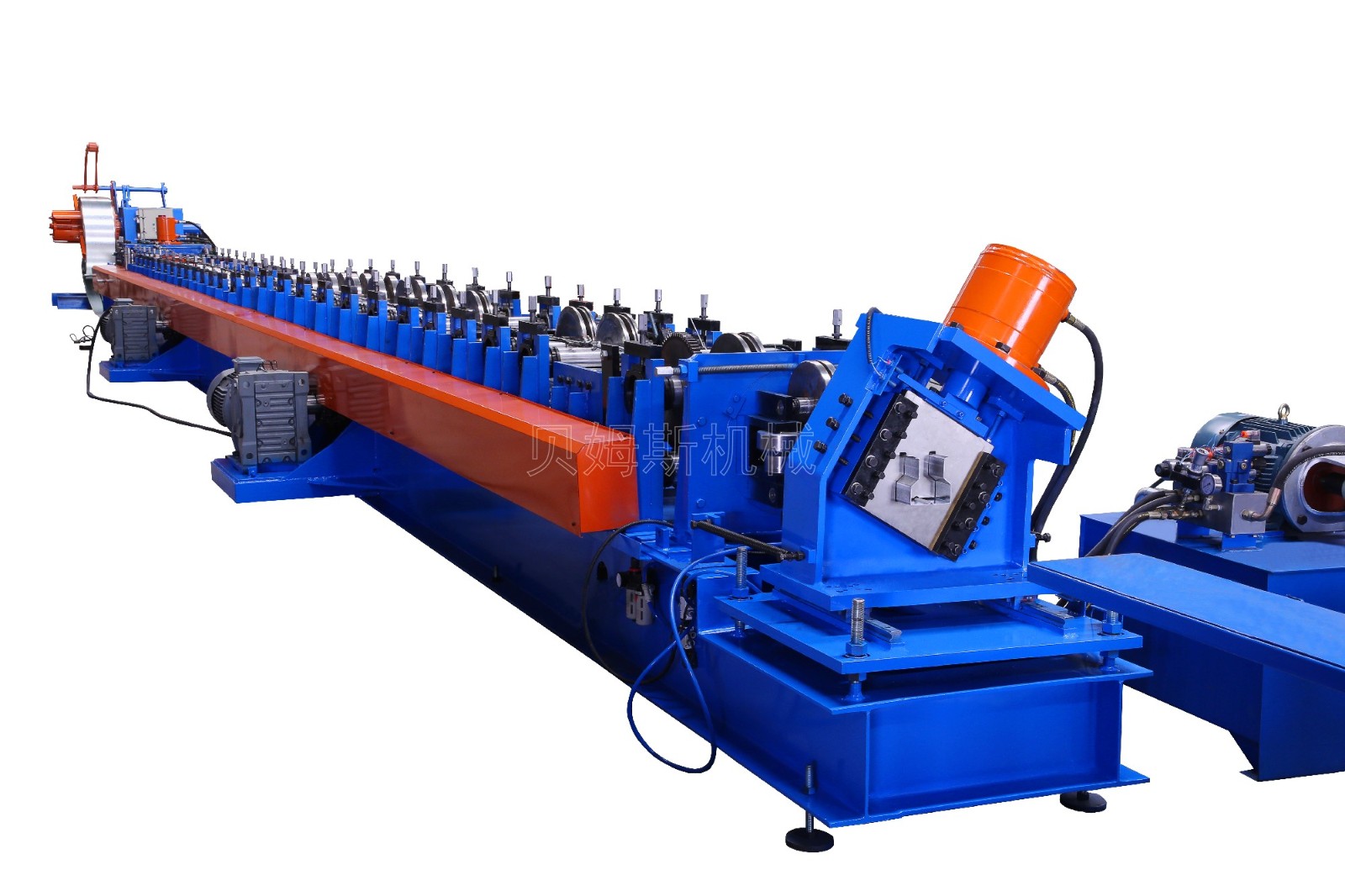

一、货架立柱生产线YX95-100版型

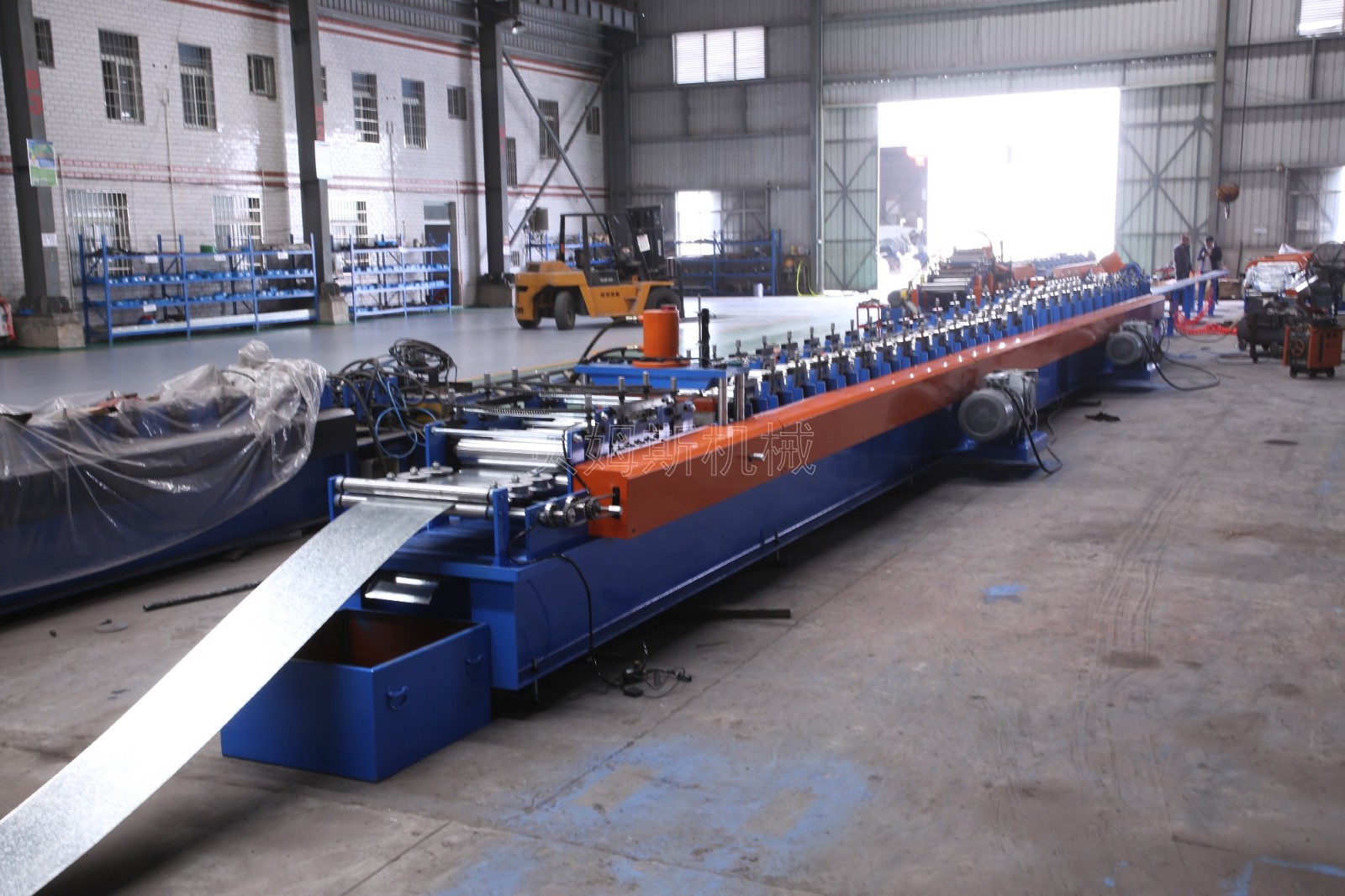

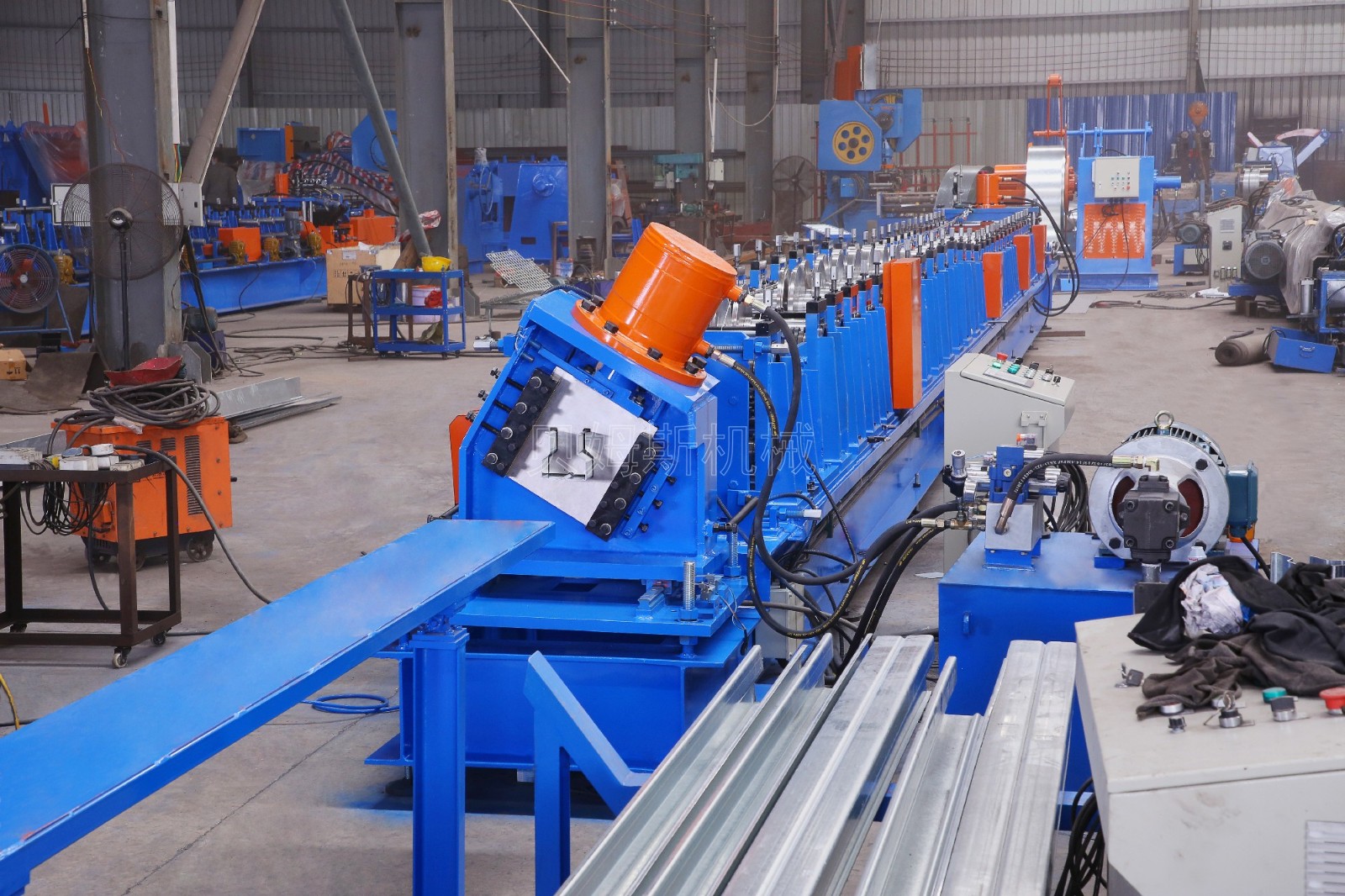

二、货架立柱生产线YX95-100全景图
三、货架立柱生产线YX95-100部件图

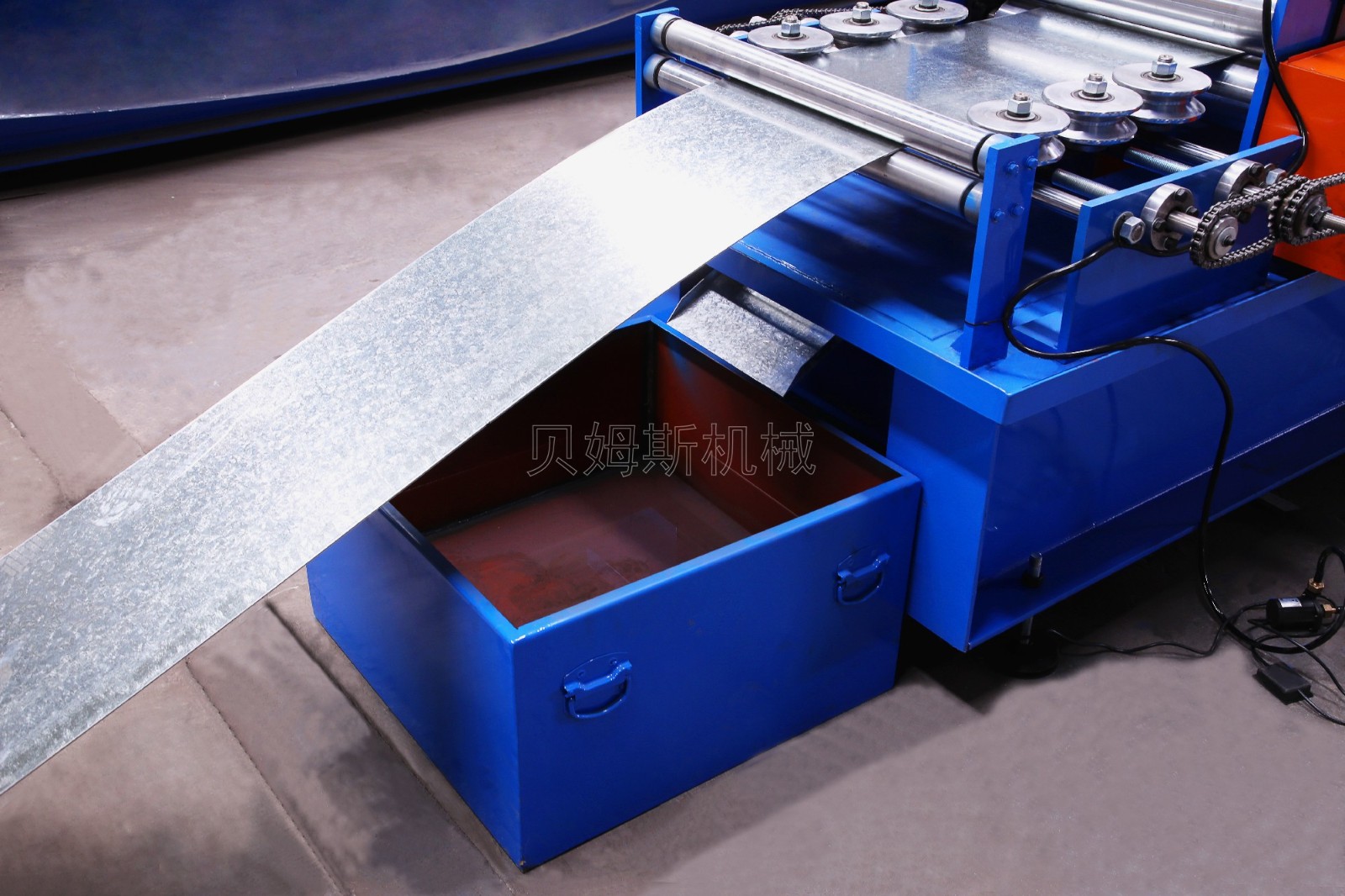

『进导料向』
①定位辊:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。

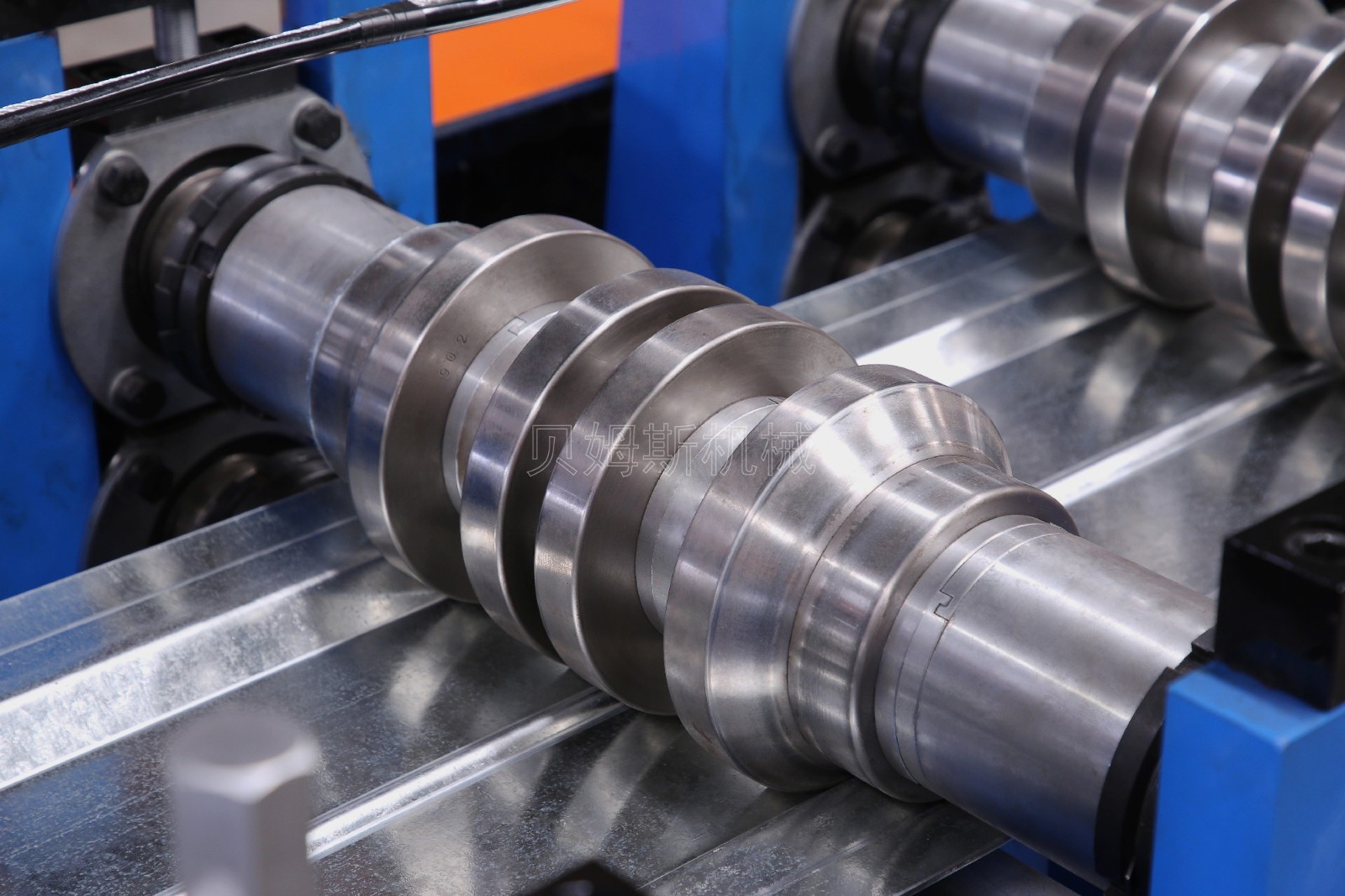

『辊轴组件』
①主轴直径: φ85mm 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③冷弯成型:料卷一道道冷弯成型的过程。

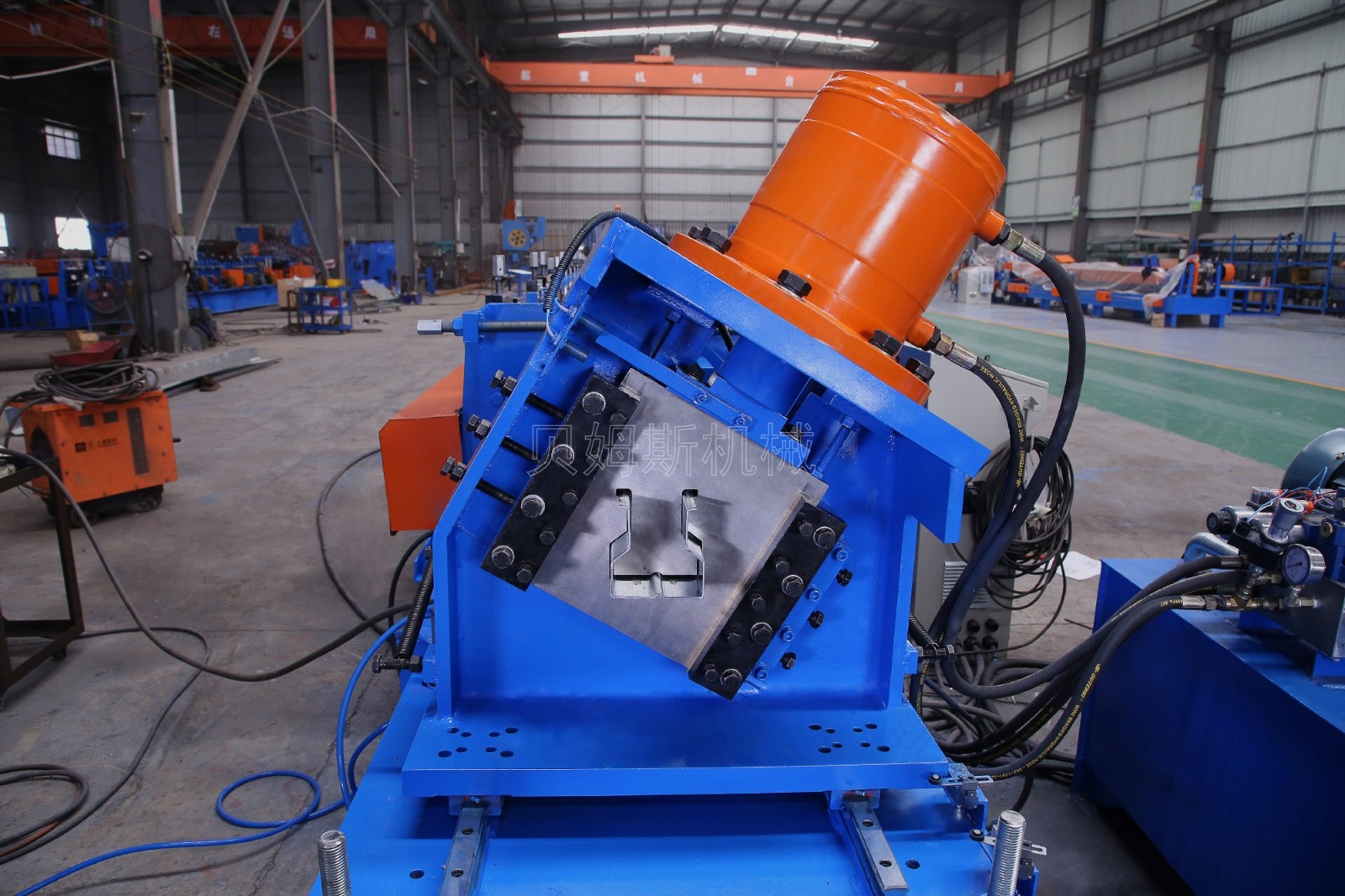

『成型后剪』
①剁料机构:上下斜剪装置,切口平整无变形。
②冲压一体模:Cr12Mov 剪切寿命超过100万次。
③后剪刀架:Q235钢板,粗铣后退火处理,精加工。

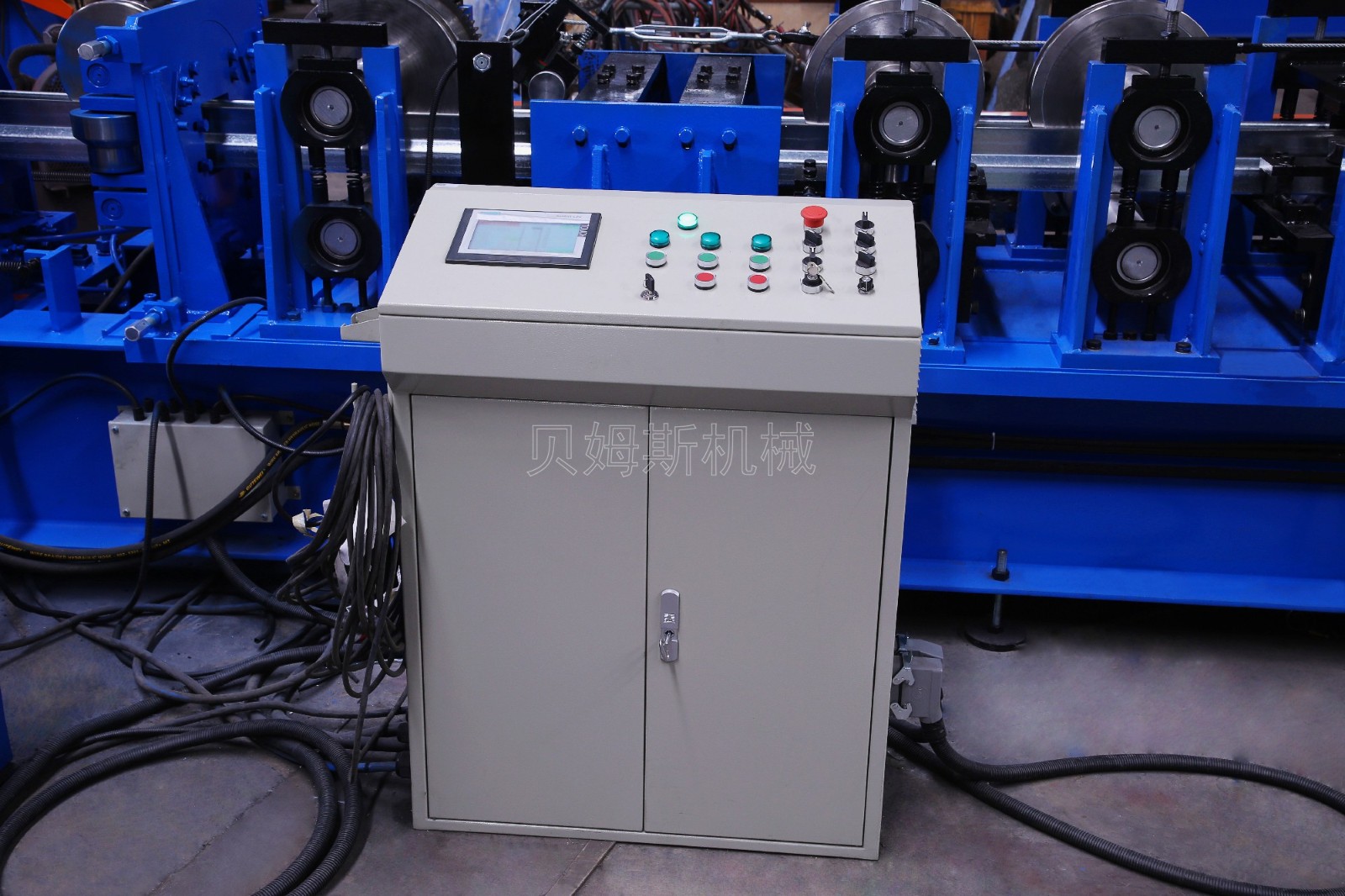

『PLC控制柜』
① P L C :采用台达/施耐德高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求。

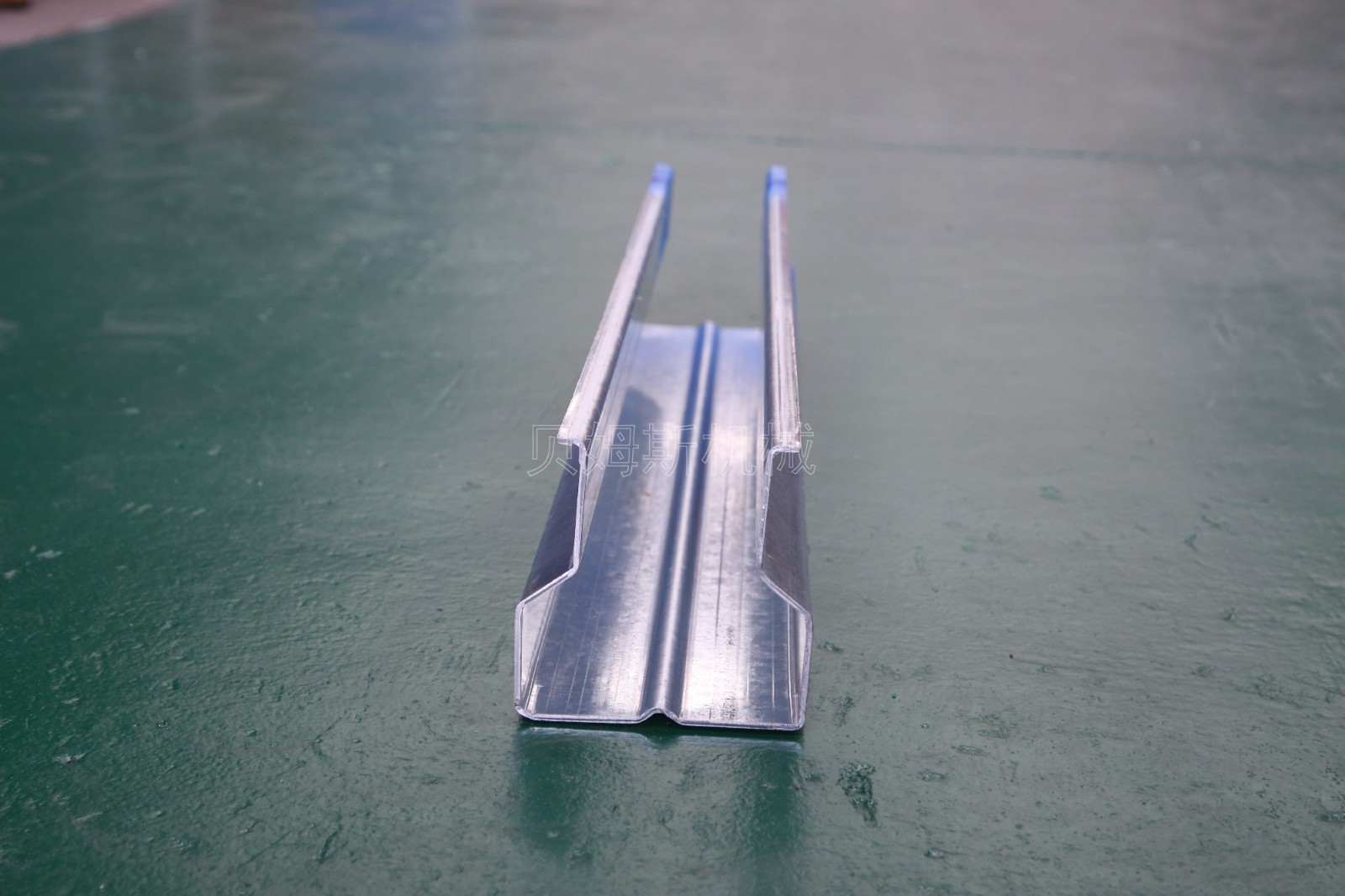

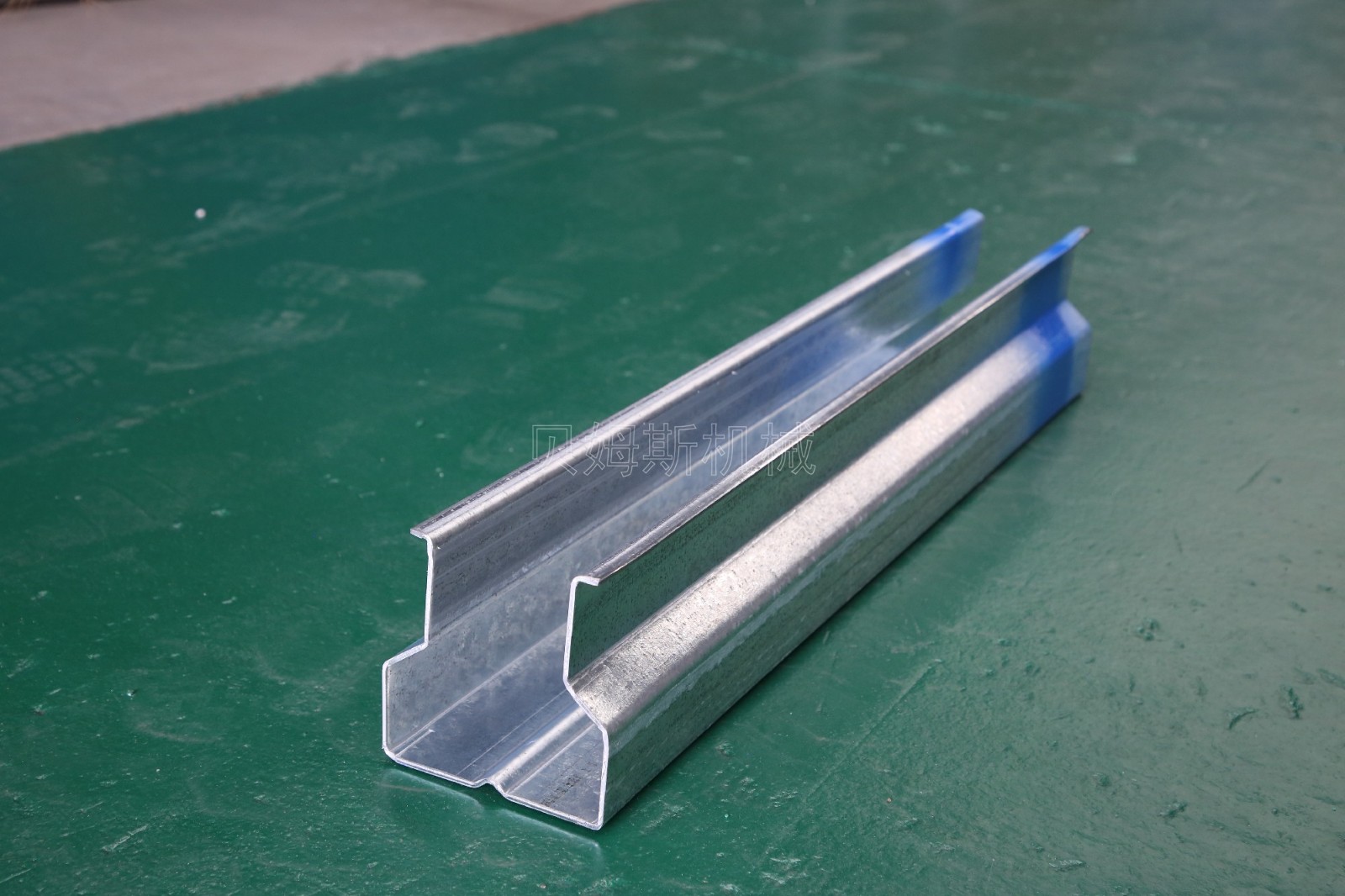

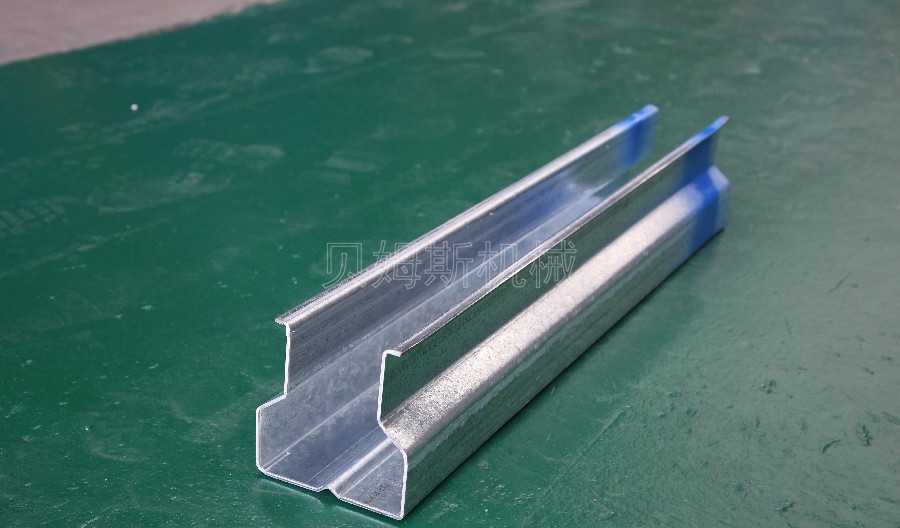

四、货架立柱生产线YX95-100成型用途
YX95-100货架立柱生产线设备是用于生产货架系列组件之一的货架立柱设备。出产的成品为“货架立柱”。多应用于仓储仓库、超市商场和大小型购物中心的货物陈列、摆放、商品展示等轻型货架组件之一的“货架立柱”。
