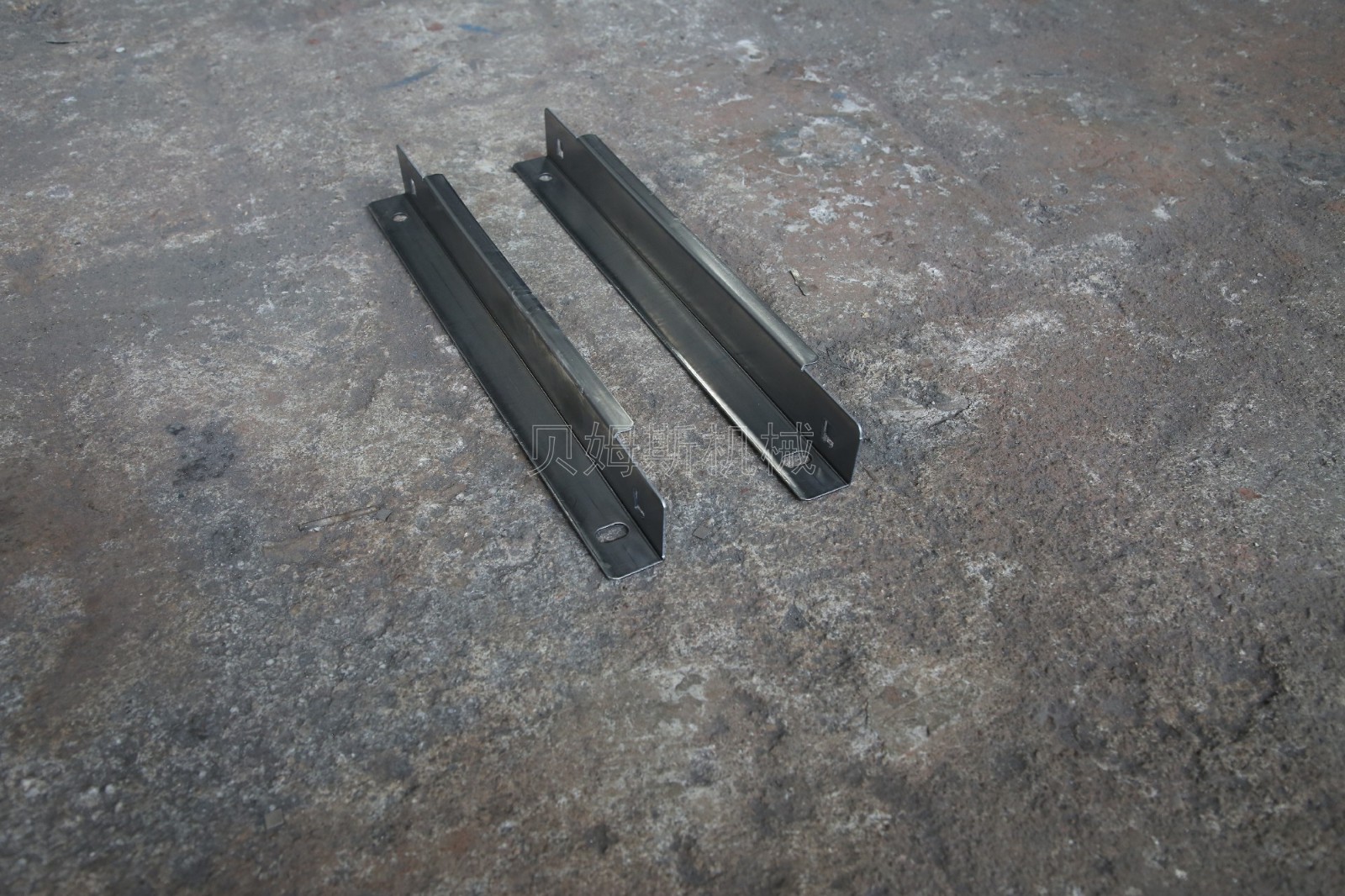

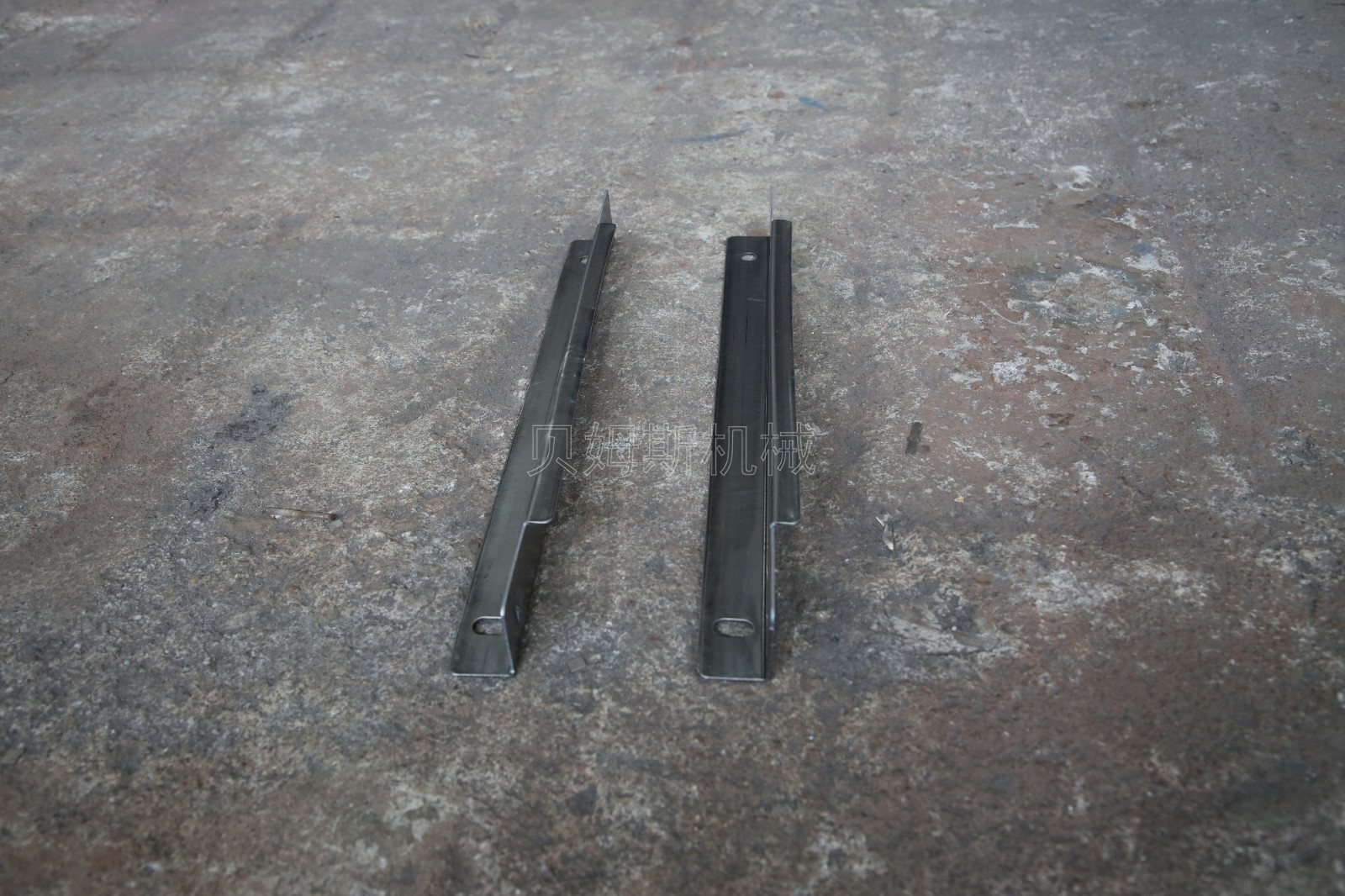

一、货架挂板成型机YX30-41版型
二、货架挂板成型机YX30-41视频展示

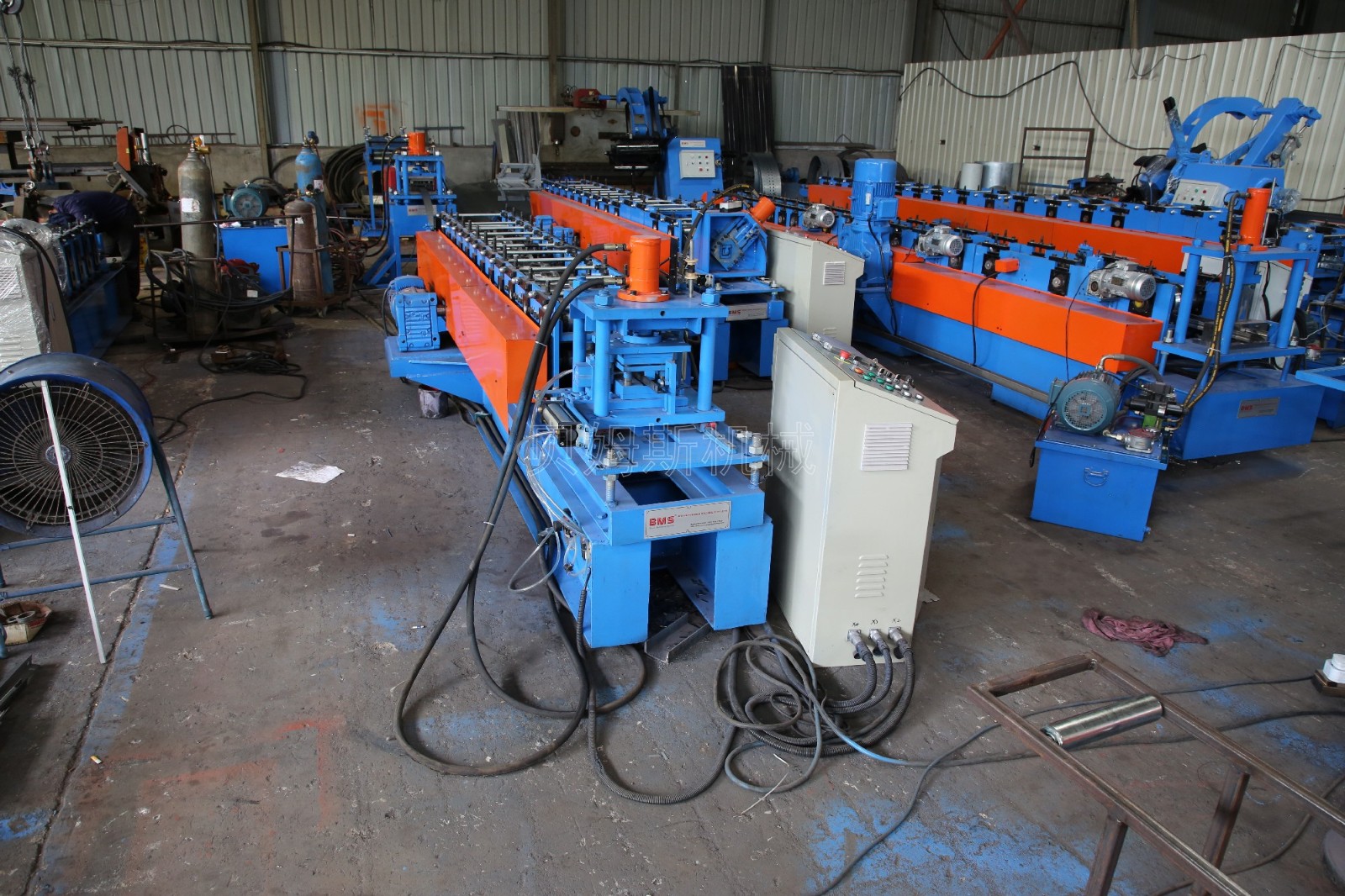

三、货架挂板成型机YX30-41全景图
四、货架挂板成型机YX30-41部件图

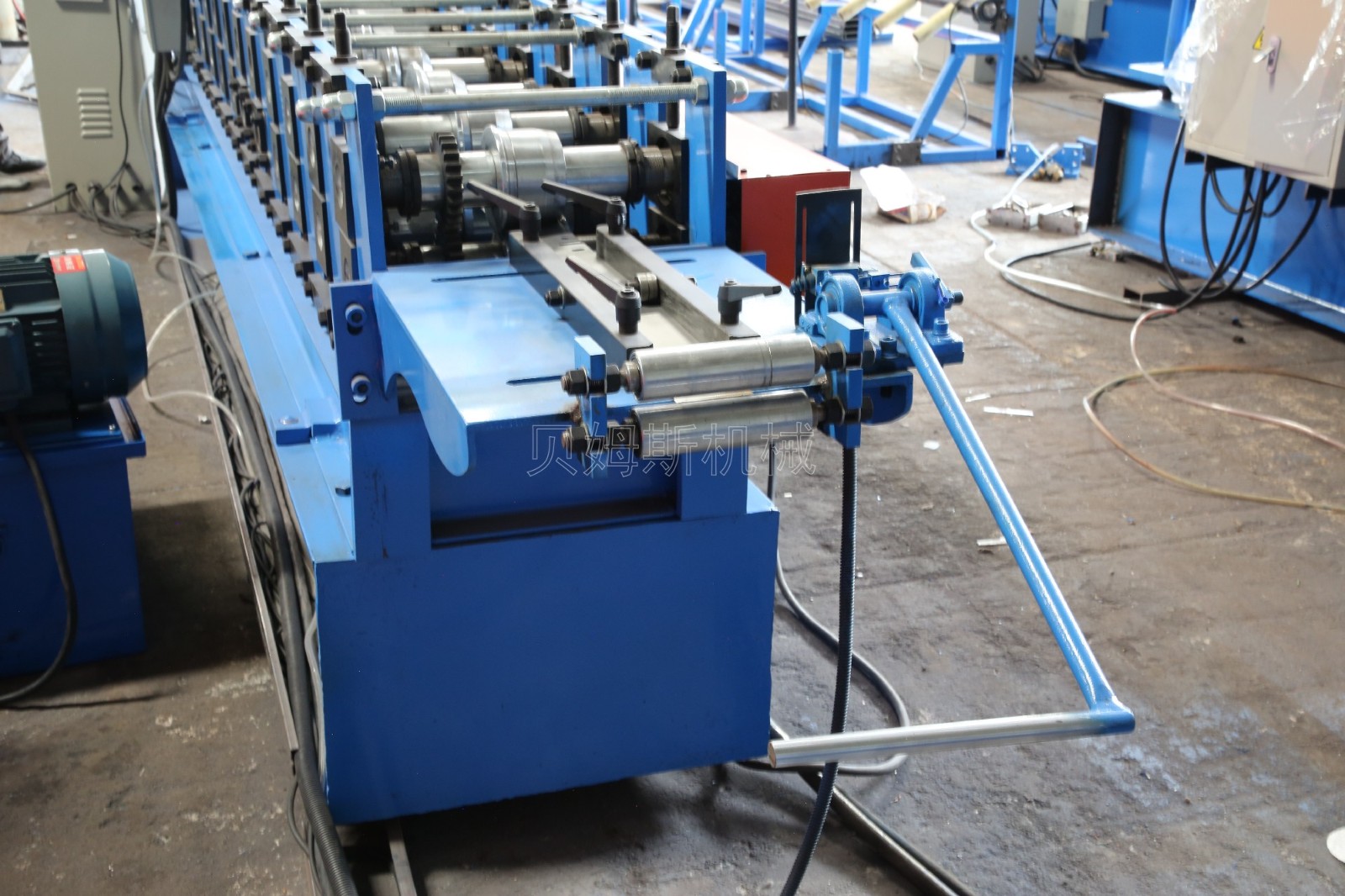

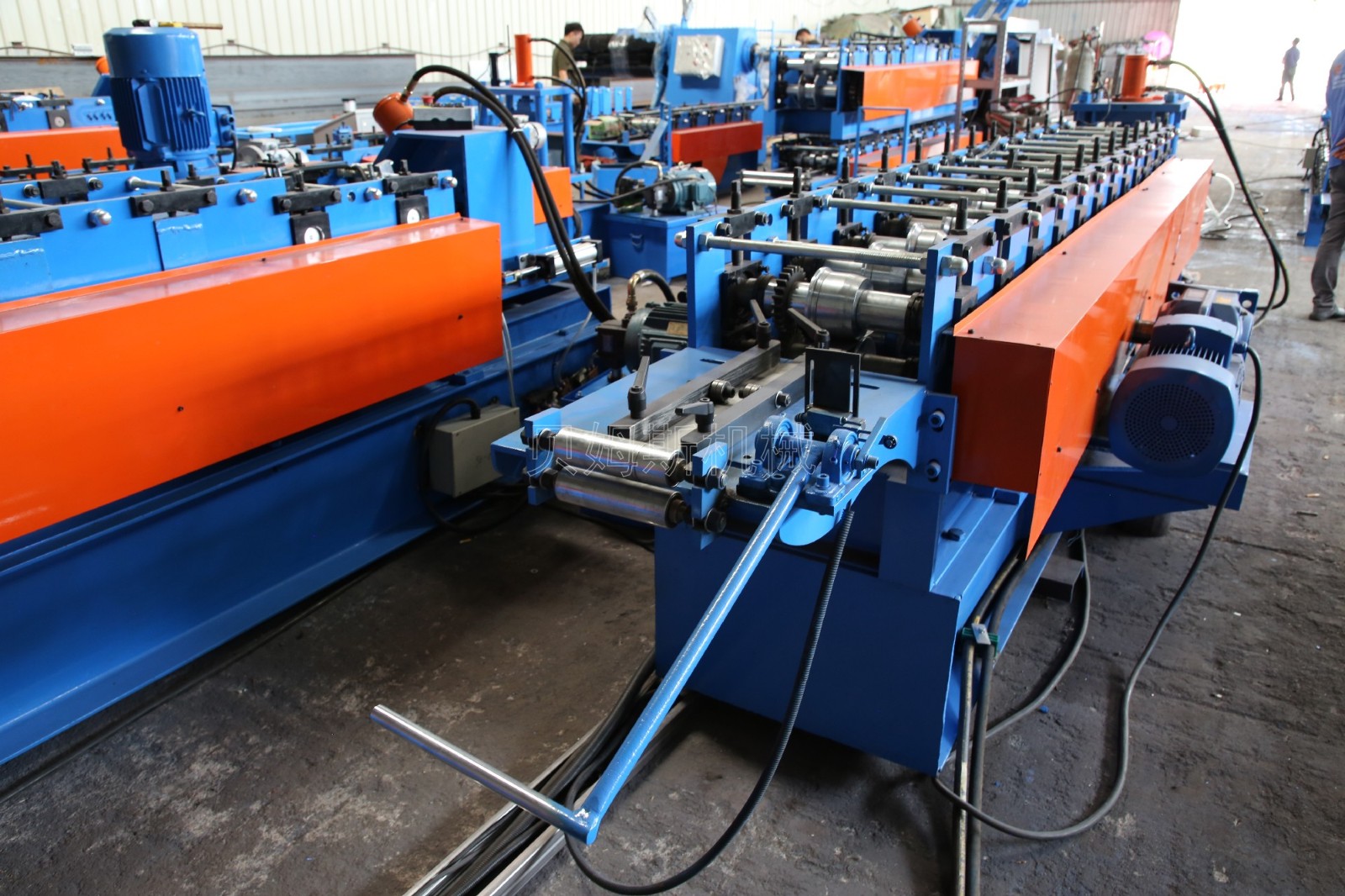

『进导料向』
①定位板:调节两端的位置,使其符合进料宽度。
②导向架:起到一个支撑料卷递进的作用。
③导向辊:上下圆辊设计,使进料过程更加顺畅。
④手拉前剪:对料卷的用量，进行前段手动剪切。

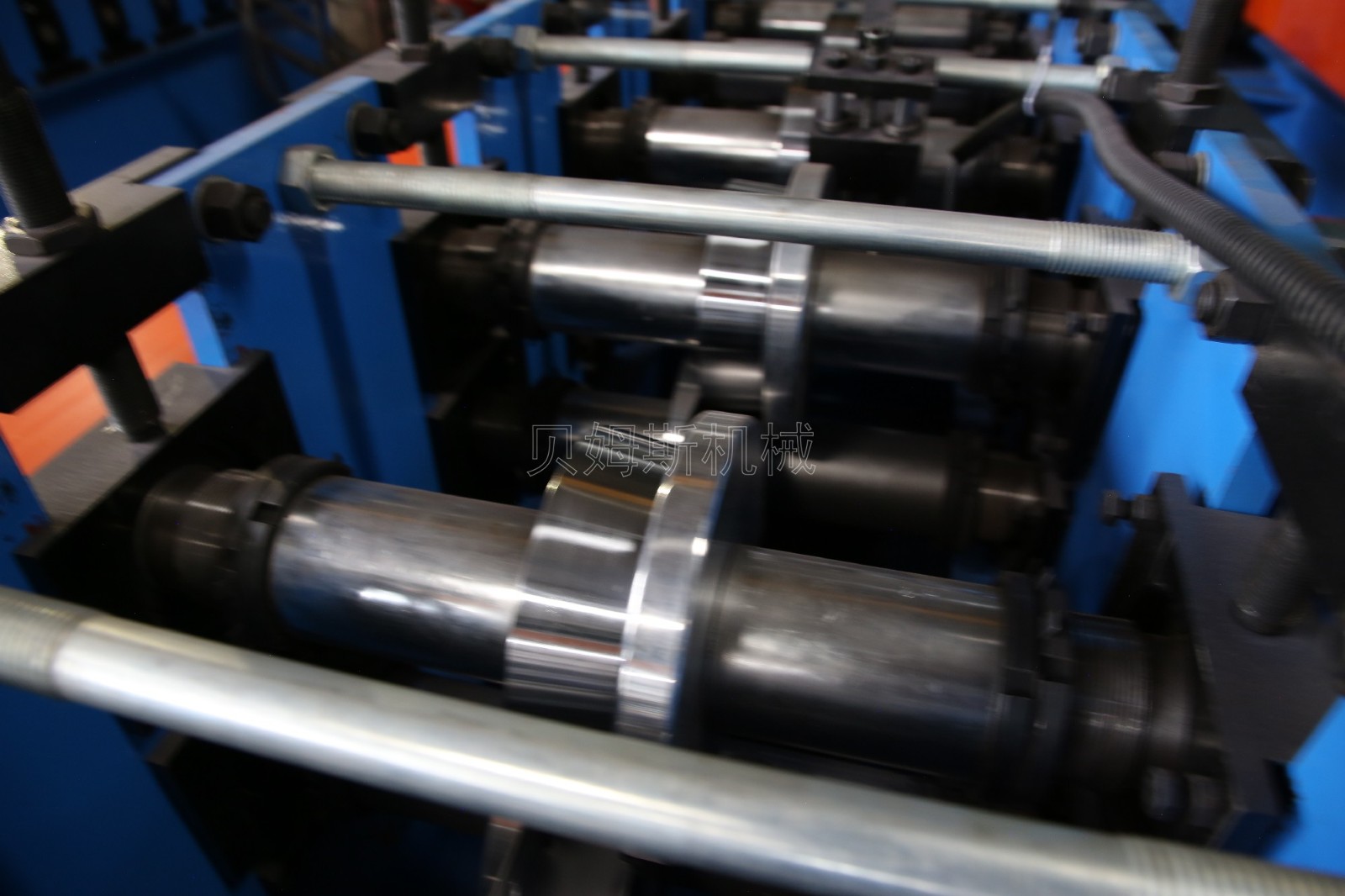

『辊轴组件』
①主轴直径: φ65mm 45#圆钢。
②辊轮材质:精车后镀硬铬,镜面抛光,热处理。
③机座拉杆:φ20#电镀圆钢,增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

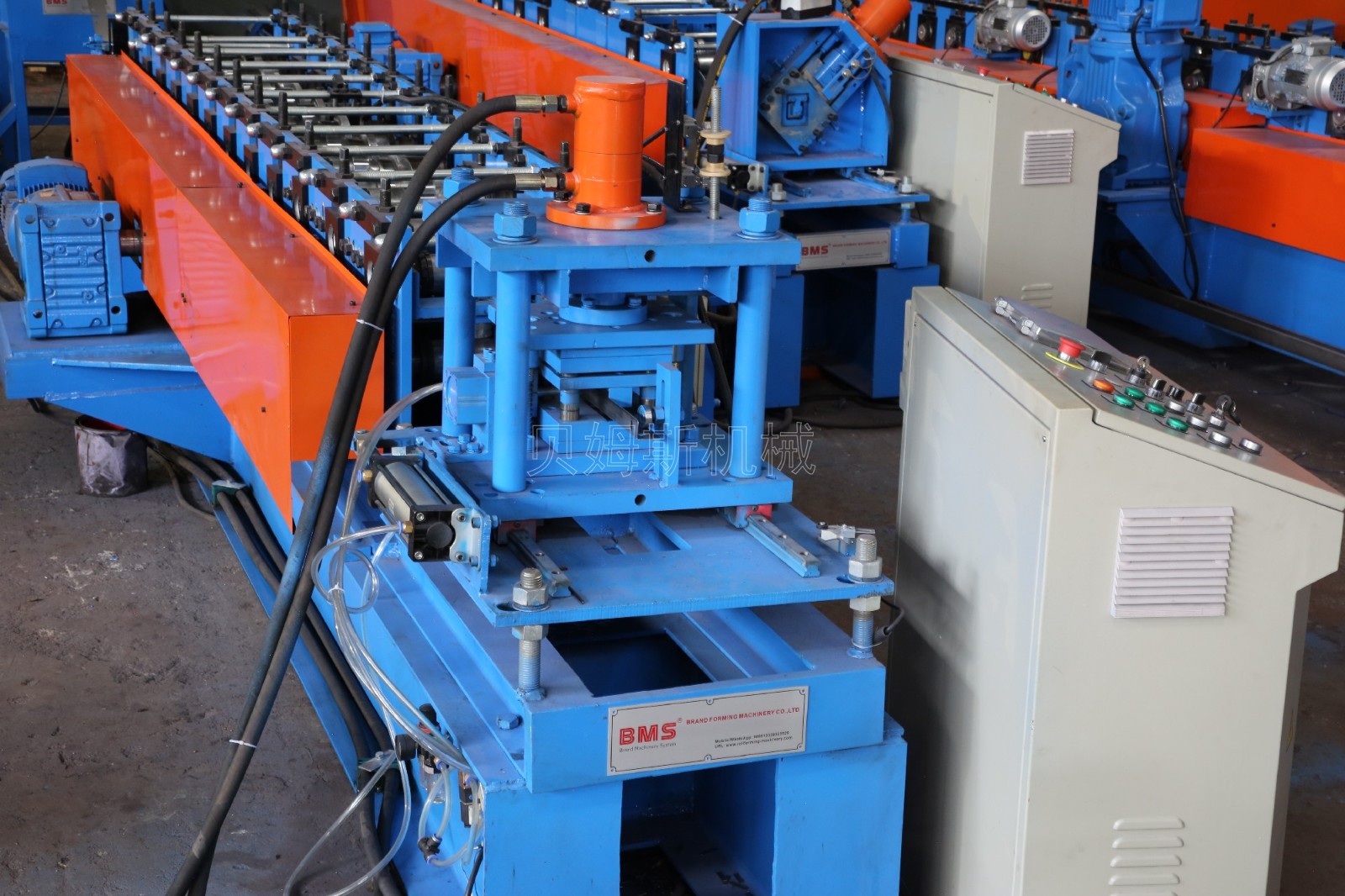

『成型后剪』
①剁料机构:上下移动剪切，切口平整无变形。
②刀模底座:减震效果明显，抗冲击性强。
③冲压一体模:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

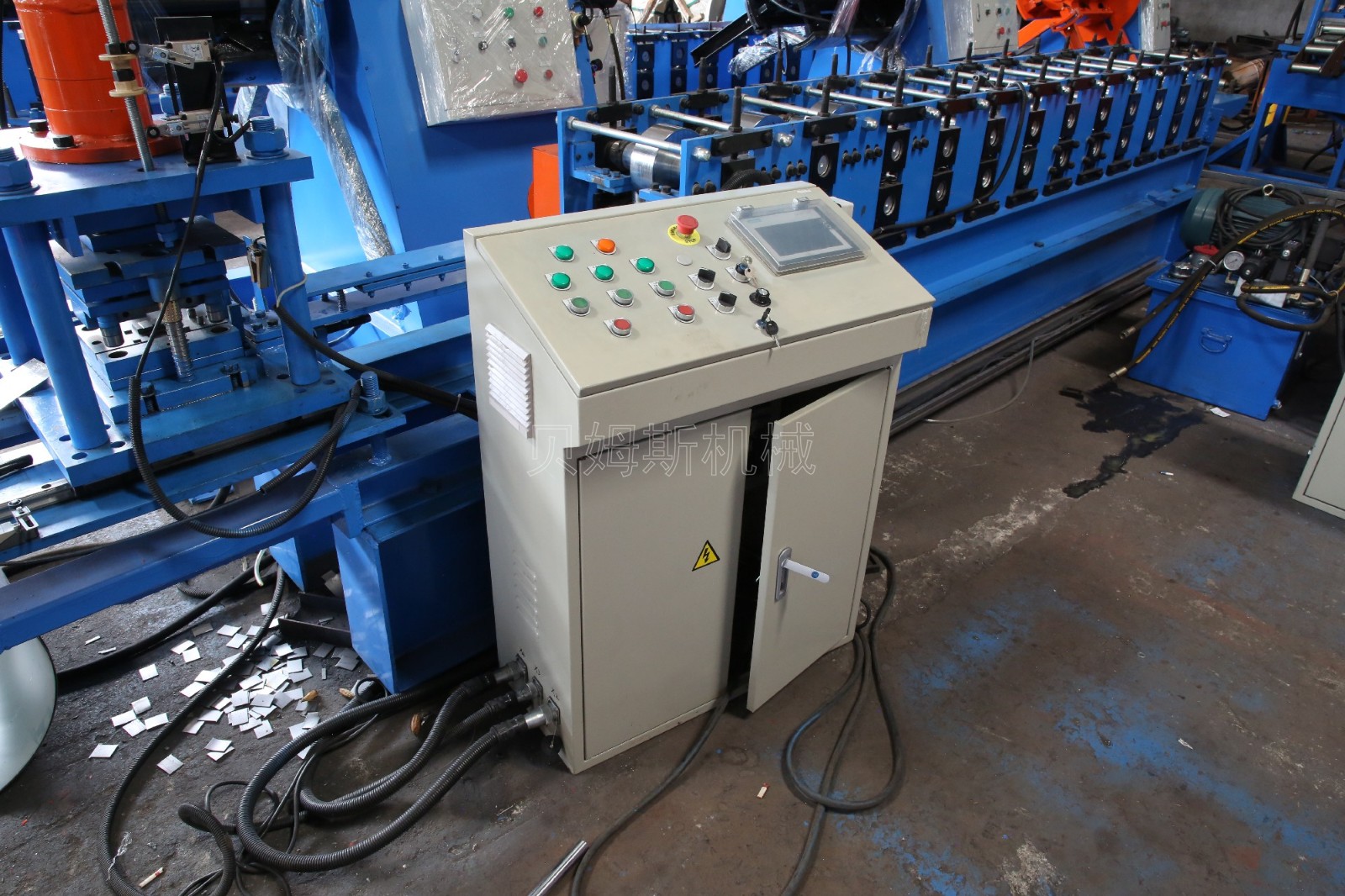

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求
五、货架挂板成型机YX30-41成型用途
货架挂板成型机是用于生产货架系列组件之一的货架挂板设备。出产的成品为“货架挂板”。多应用于仓储仓库、超市商场和大小型购物中心的货物陈列、摆放、商品展示等轻型货架组件之一的“货架挂板”。
