货架层板生产线 YX40-(370~970)

设备型号: YX40-(370~970)
用料厚度:0.6~1.4mm
成型道次:24 道成型
驱动方式:电机驱动,齿轮链传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

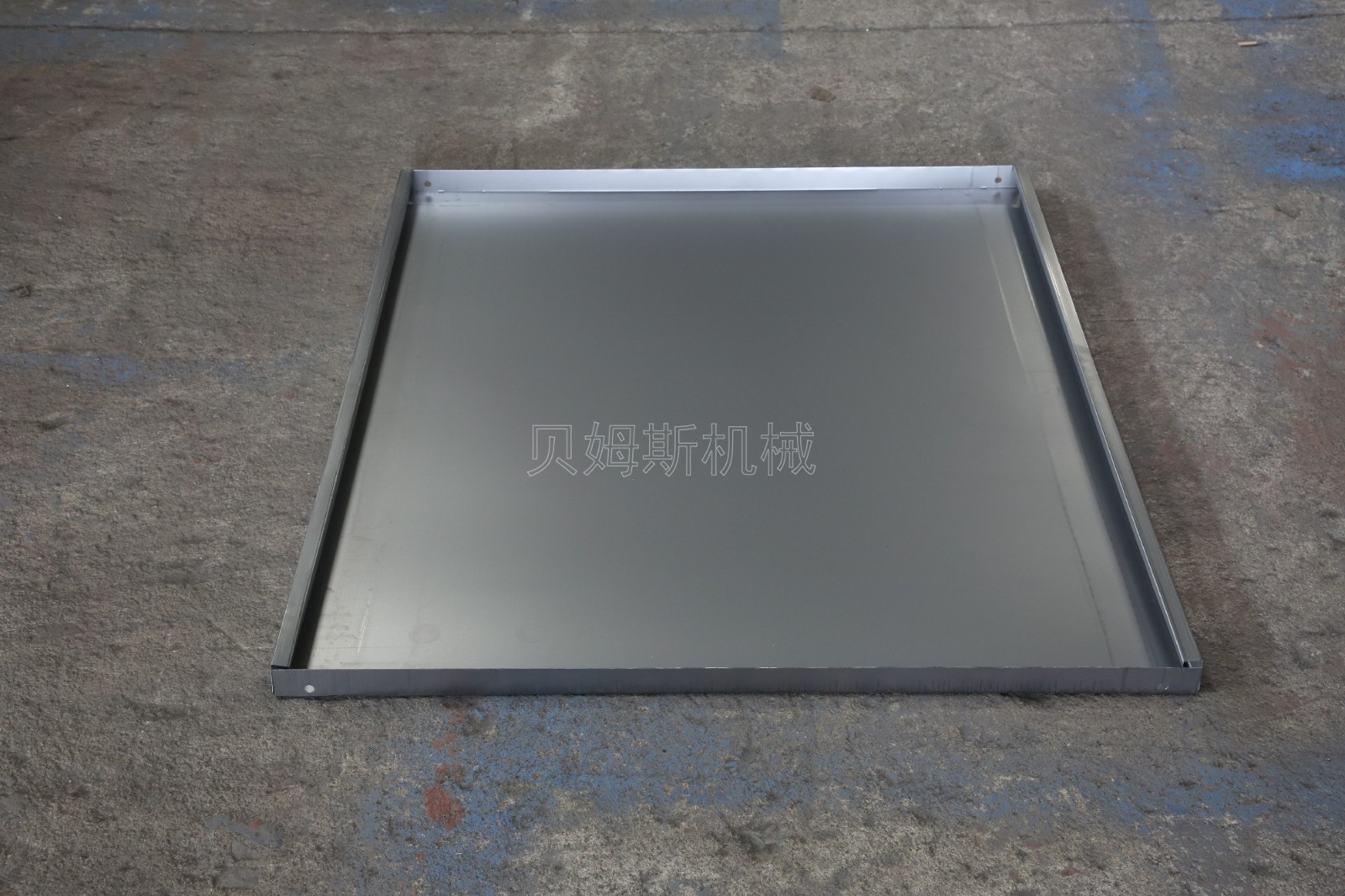

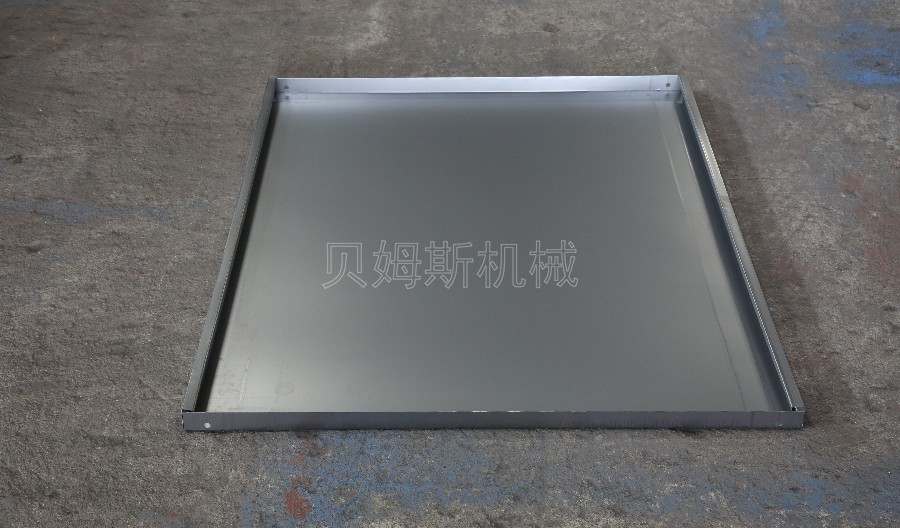

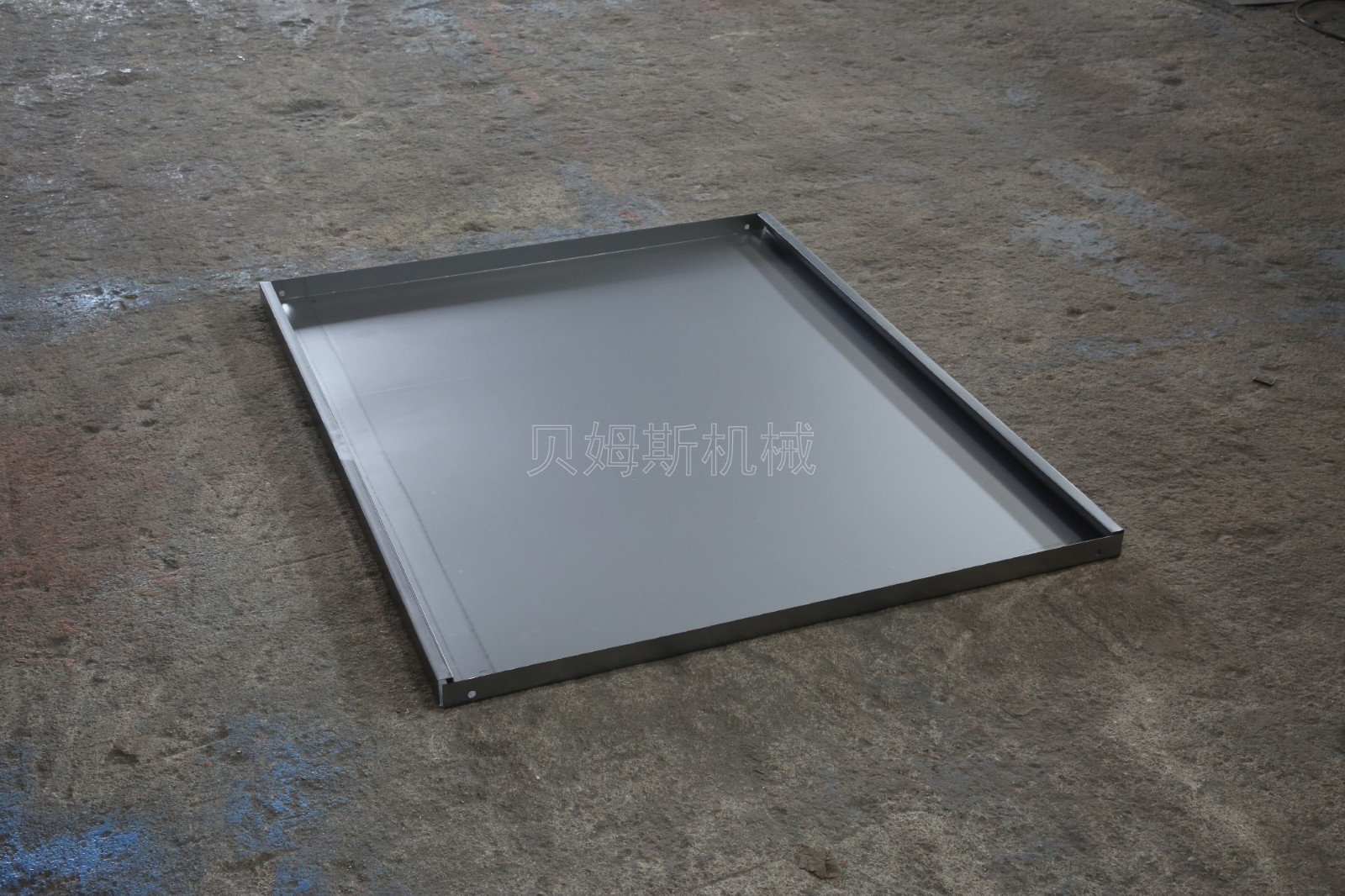

一、货架层板生产线 YX40-(370~970)版型


2020-01-11_00004


2020-01-11_00002


二、货架层板生产线 YX40-(370~970)视频展示

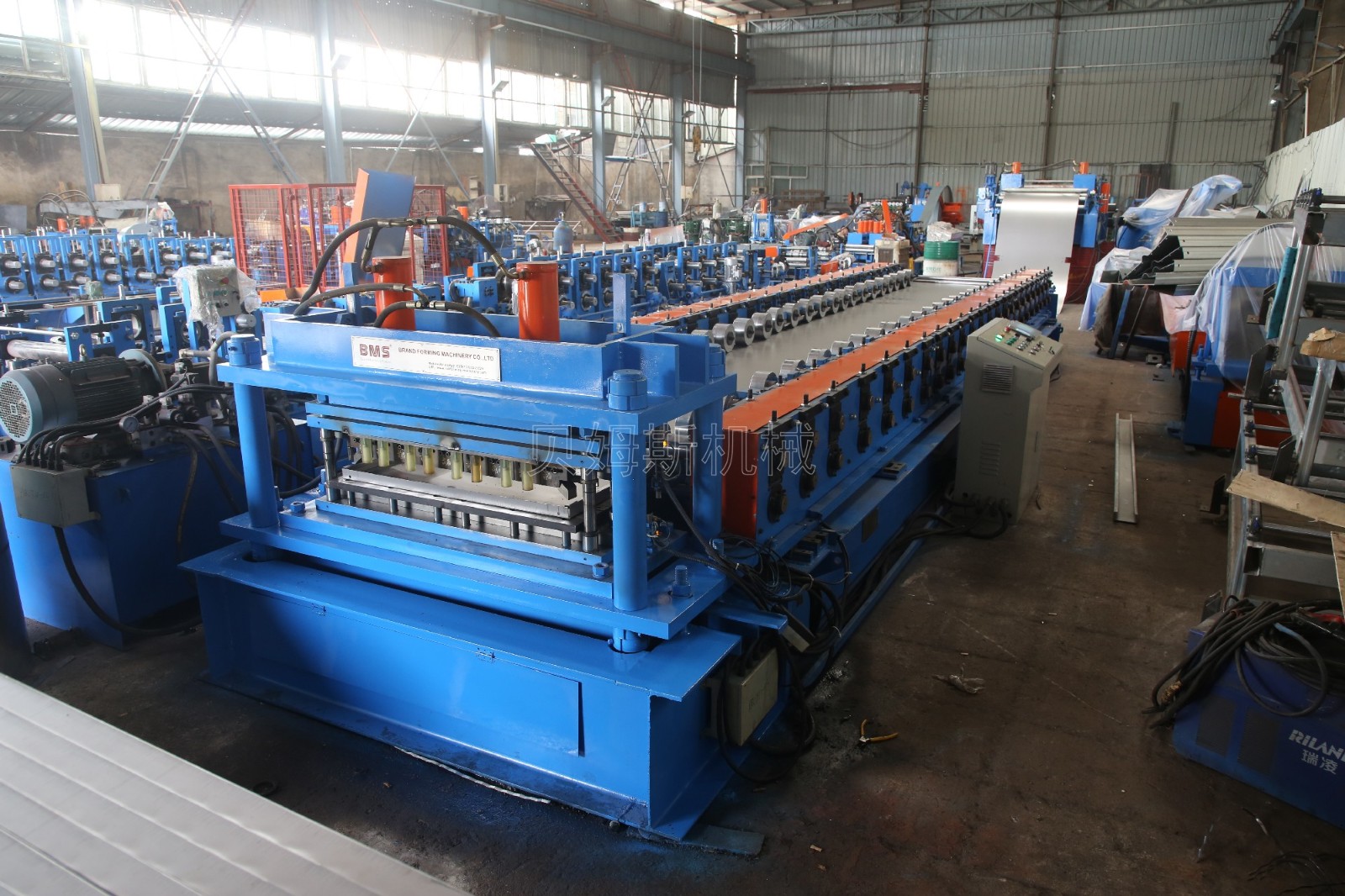

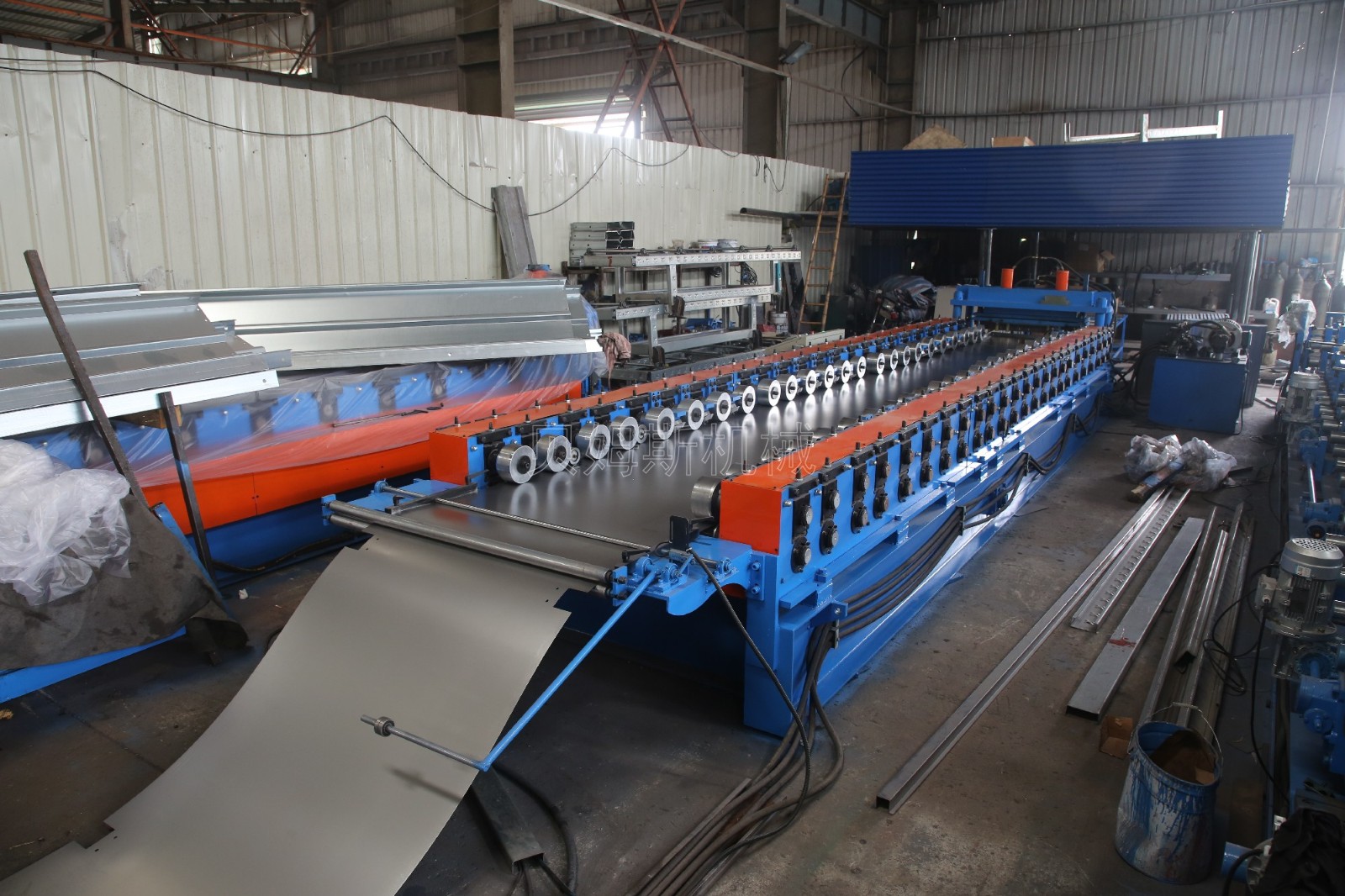

三、货架层板生产线 YX40-(370~970)全景图


2020-01-11_00003


2020-01-11_00004


2020-01-11_00001


四、货架层板生产线YX40-(370~970)部件图

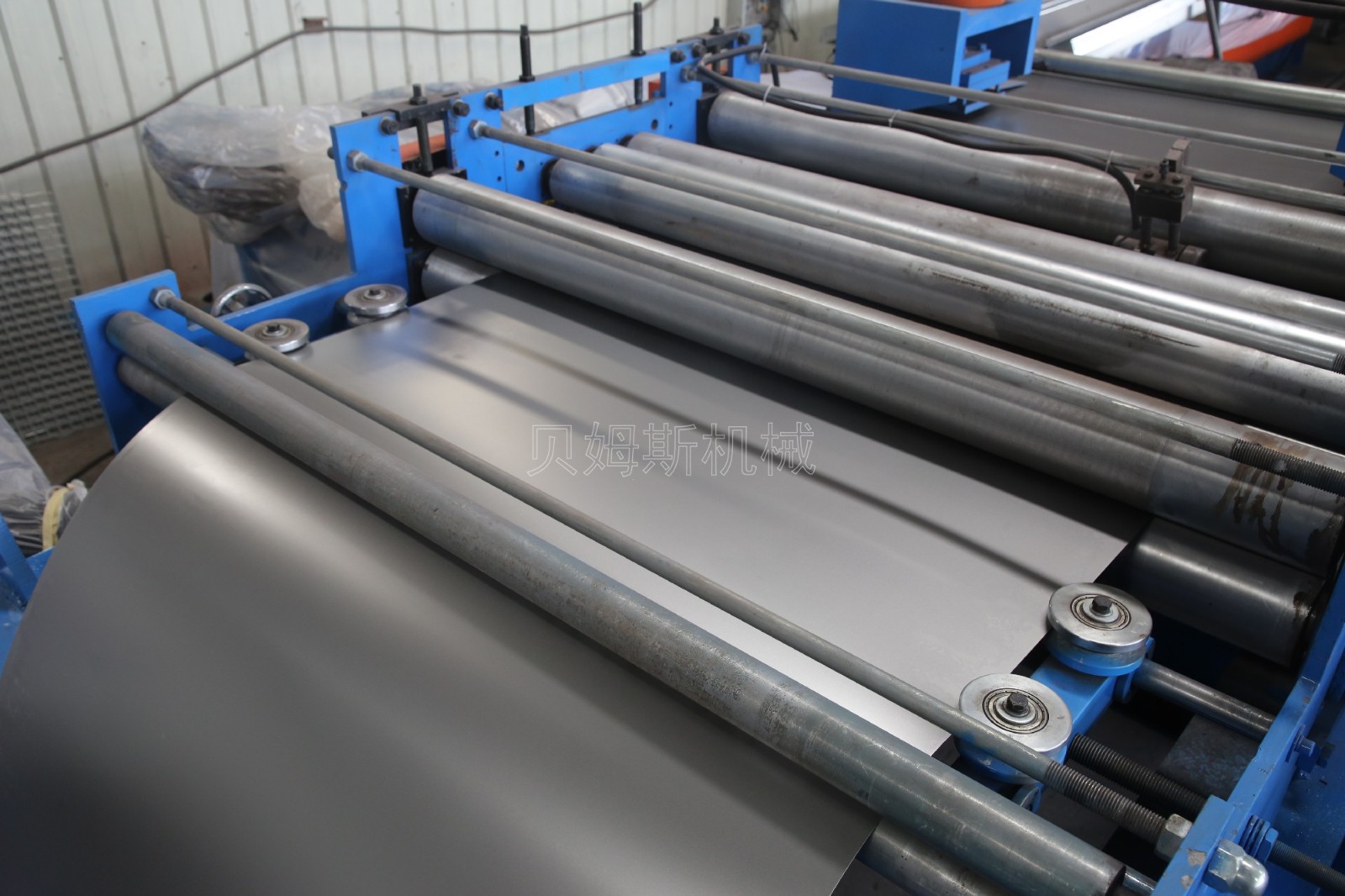

YX40-(370~970)货架层板生产线进料装置图


『进料前剪』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷递进输送的作用。

③导向辊:上下圆辊设计,使进料过程更加顺畅。

④同步限位装置:保护前段冲压设备安全。

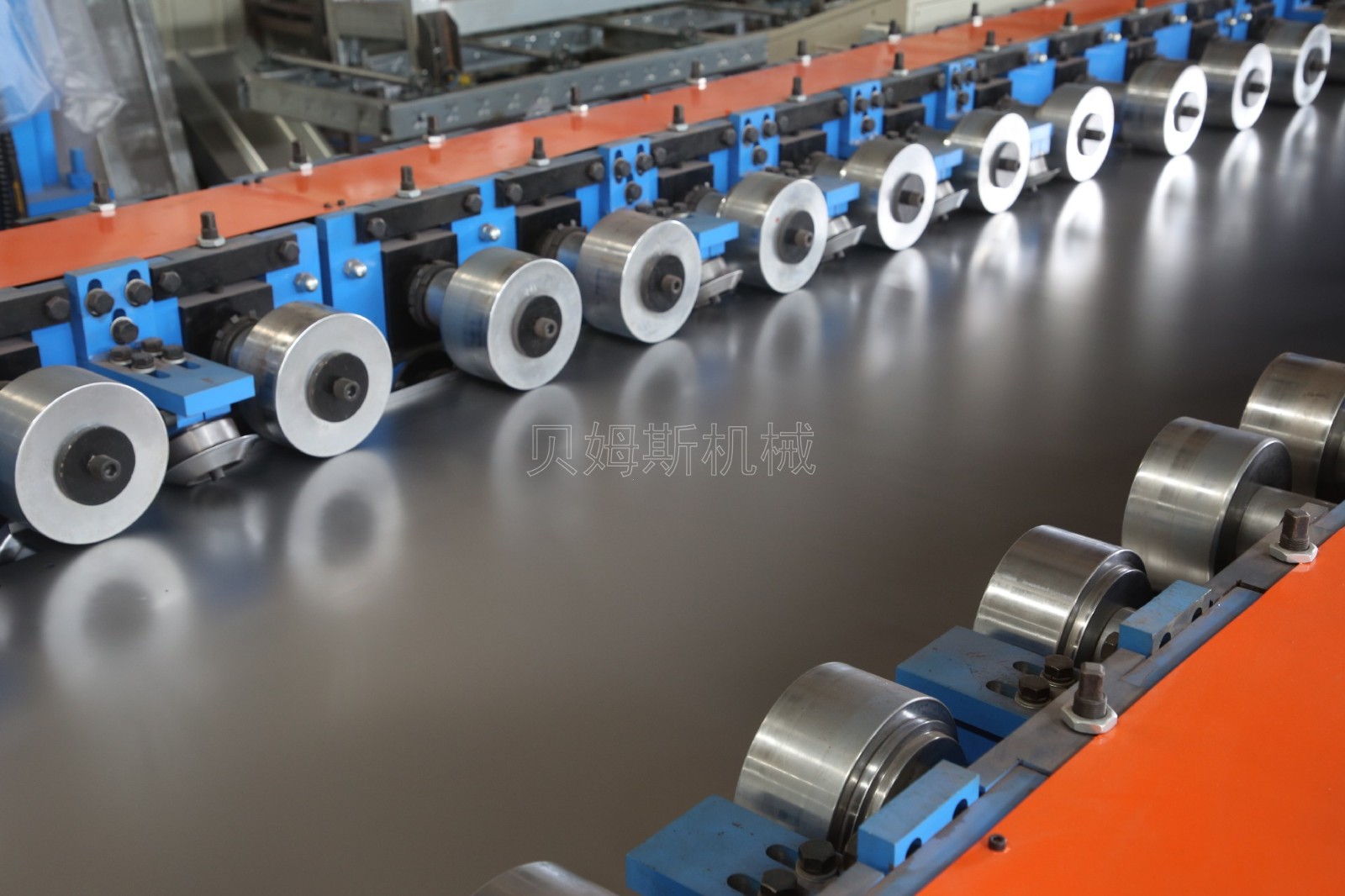

YX40-(370~970)货架层板生产线辊轴组件图图


『辊轴组件』

①主轴直径:    φ75mm,    45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③冷弯成型:料卷一道道冷弯成型的过程。

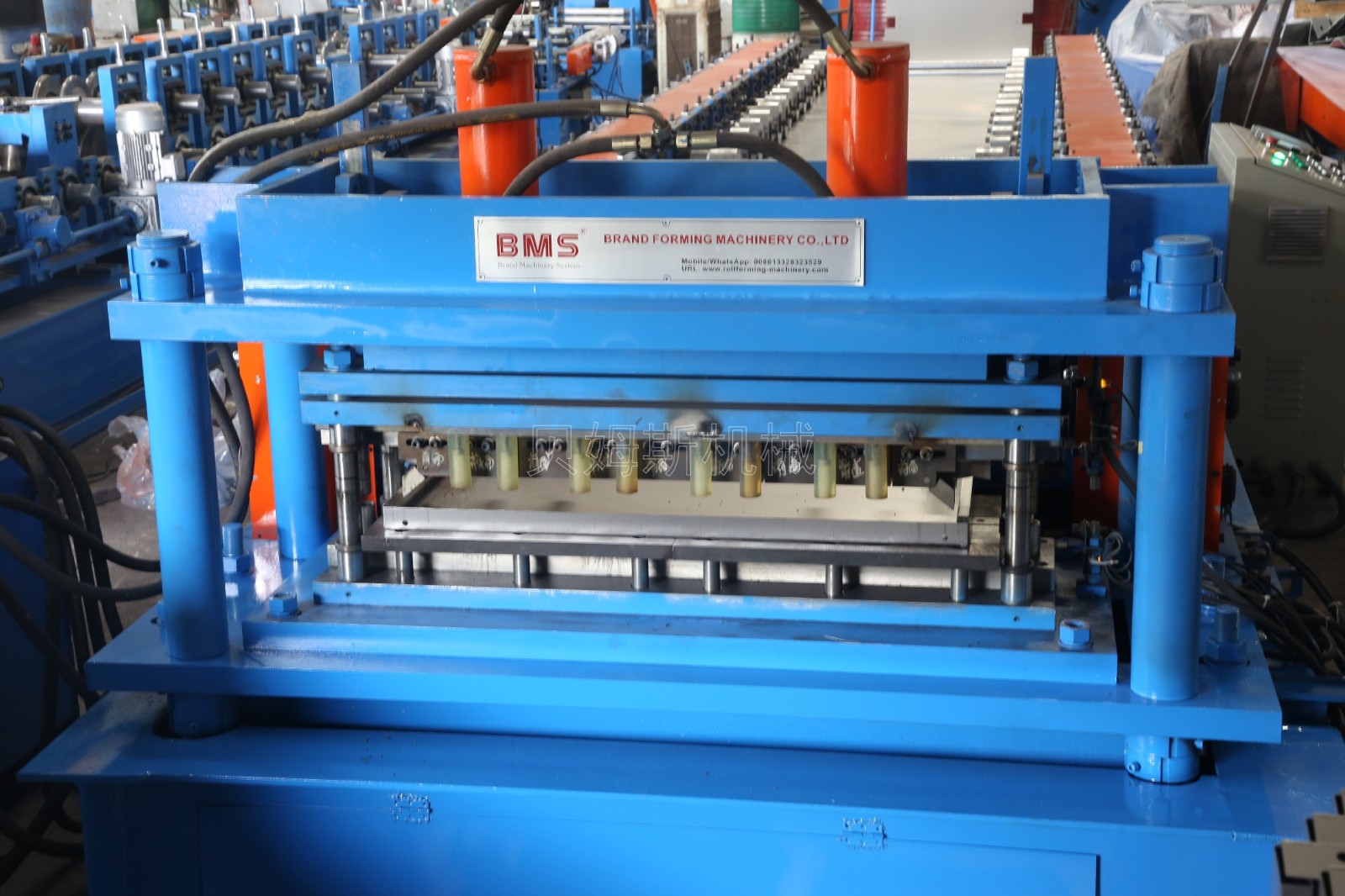

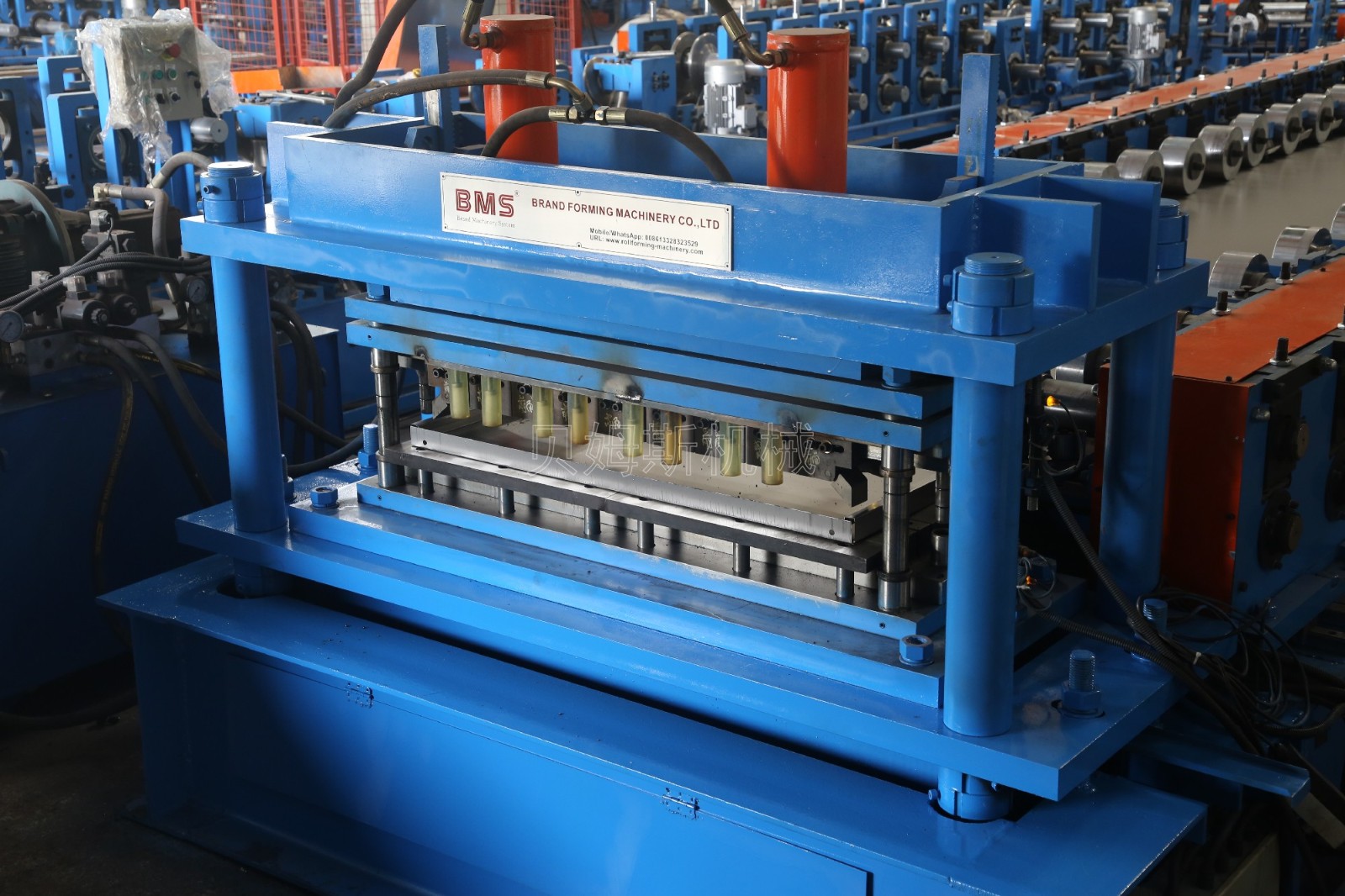

YX40-(370~970)货架层板生产线成型后剪图


『成型后剪』

①导向机构:上下移动装置,剪切过程平稳无变形。

②冲压底座:减震效果明显,抗冲击性强。

③切刀材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。


YX40-(370~970)货架层板生产线PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


五、货架层板生产线 YX40-(370~970)成型用途

YX40-(370~970)货架层板生产线设备是用于生产货架系列组件之一的货架层板设备。出产的成品为“货架层板”。多应用于仓储仓库、超市商场和大小型购物中心的货物陈列、摆放、商品展示等轻型货架组件之一的“货架层板”。
