光伏屋面板成型机

用料厚度:0.6mm
成型道次:24道成型
成型速度:15-20m/min
驱动方式:电机驱动,齿轮链条传动
电机功率:11KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H350
电话

全国热线

18659295206

设备详情 / Introduction

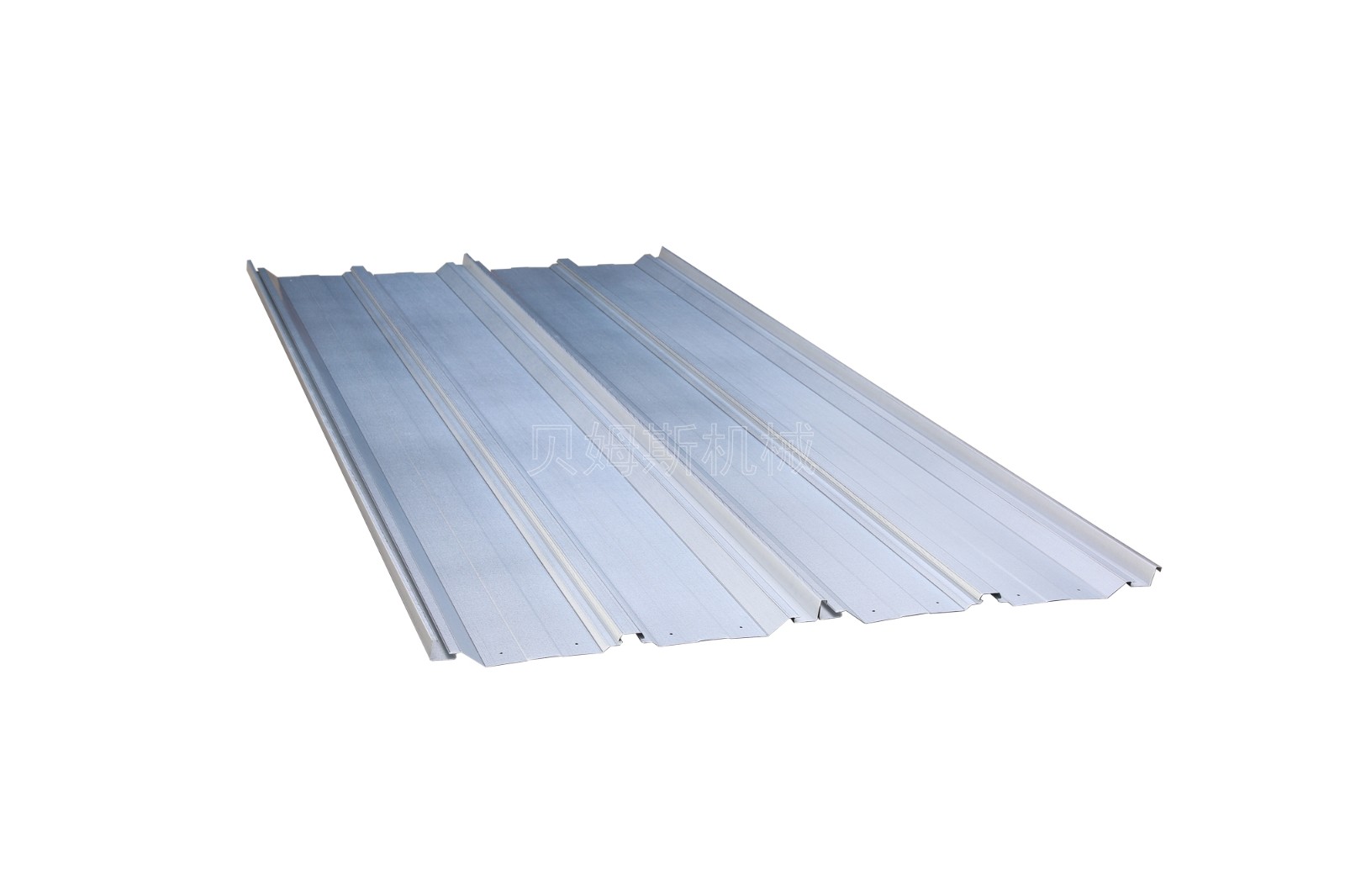

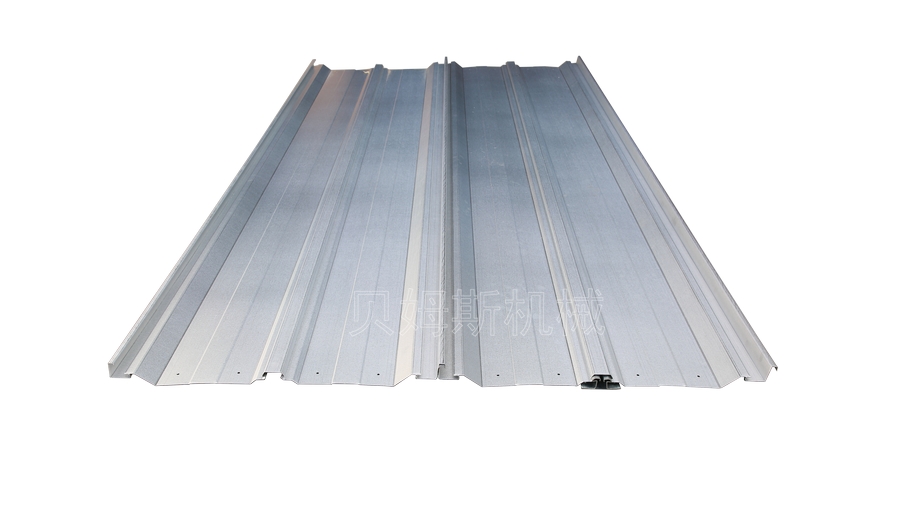

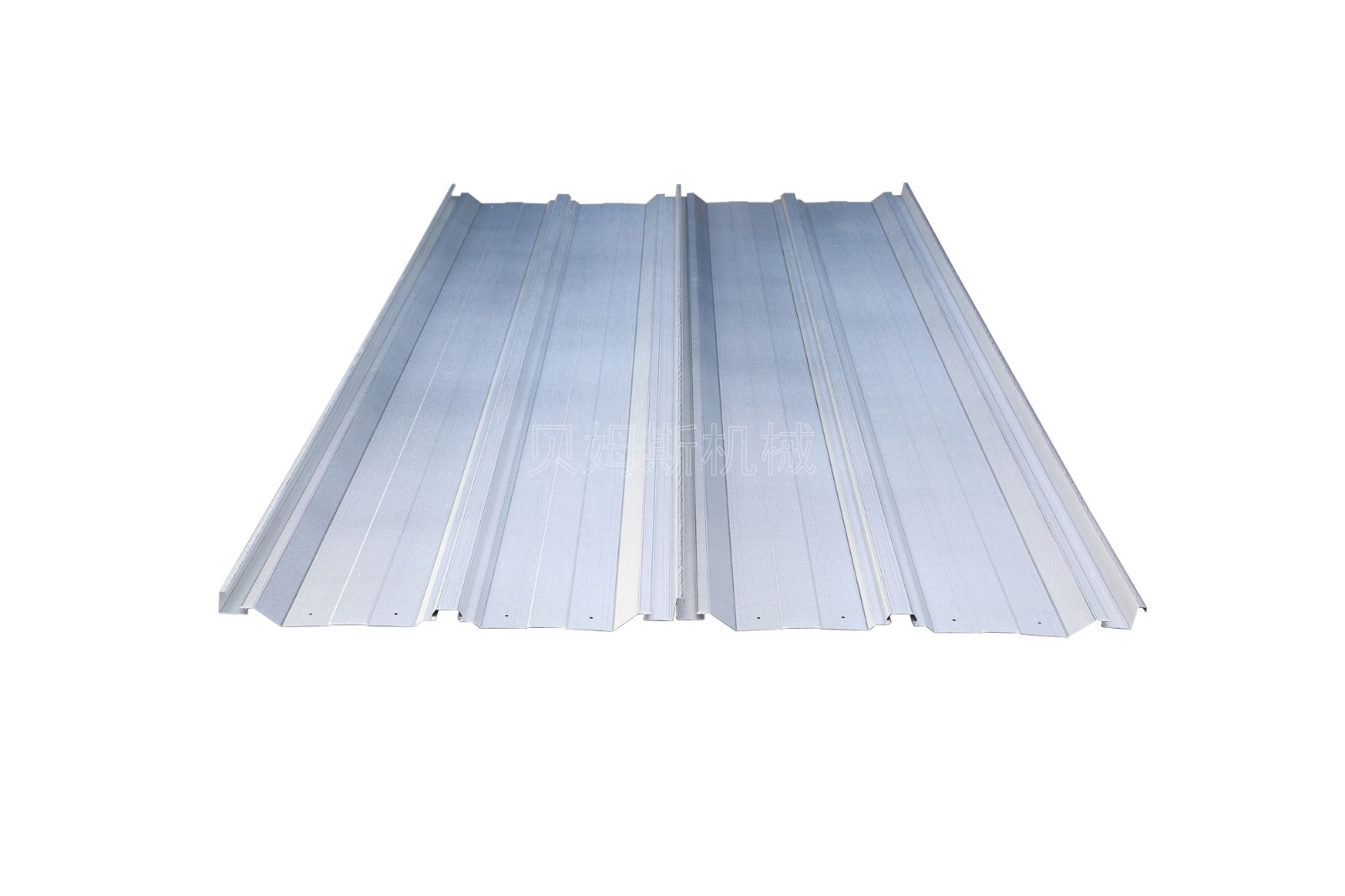

一、光伏屋面板成型机版型


版型图_00001


版型图_00002


二、光伏屋面板成型机视频展示

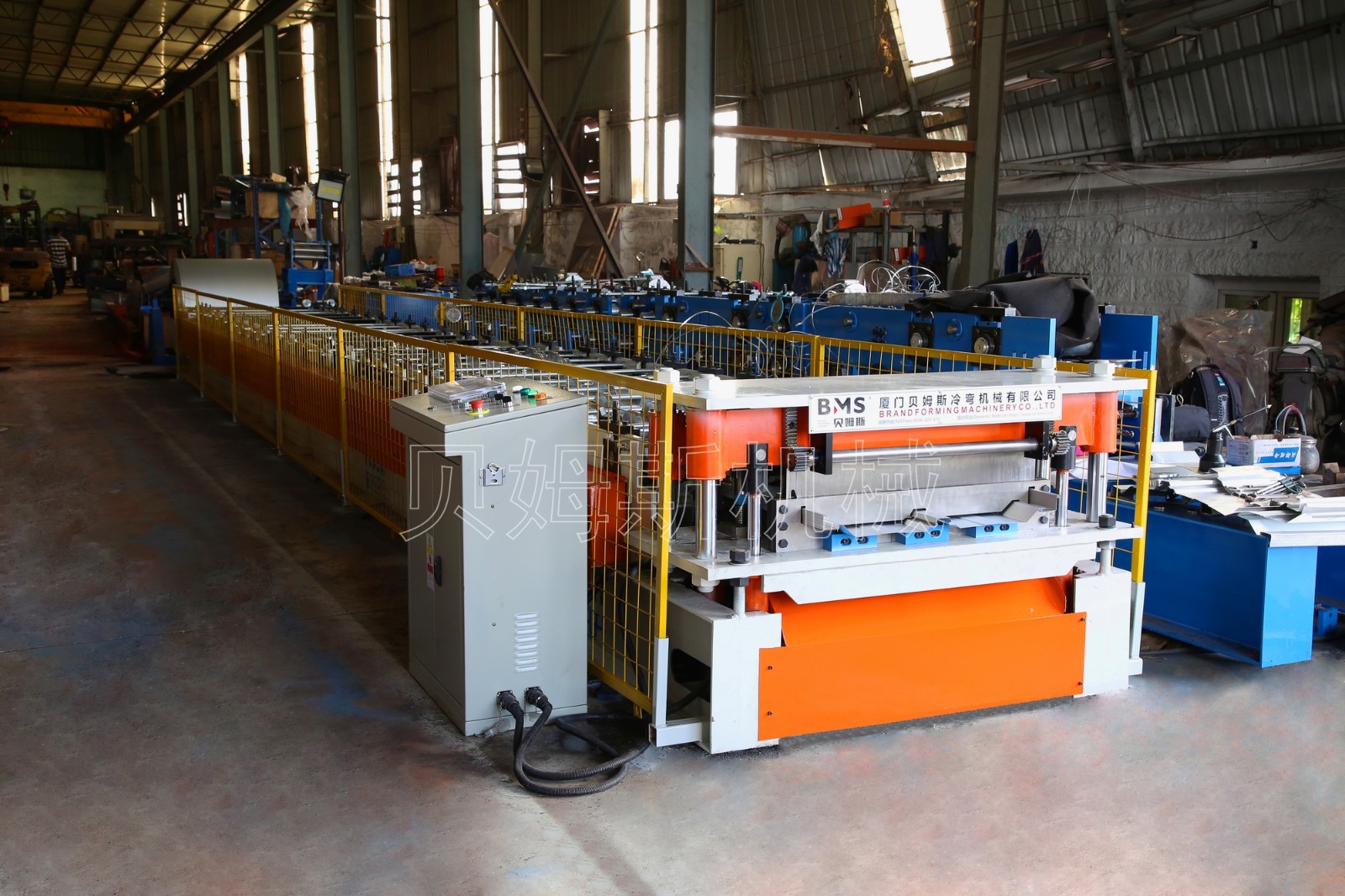

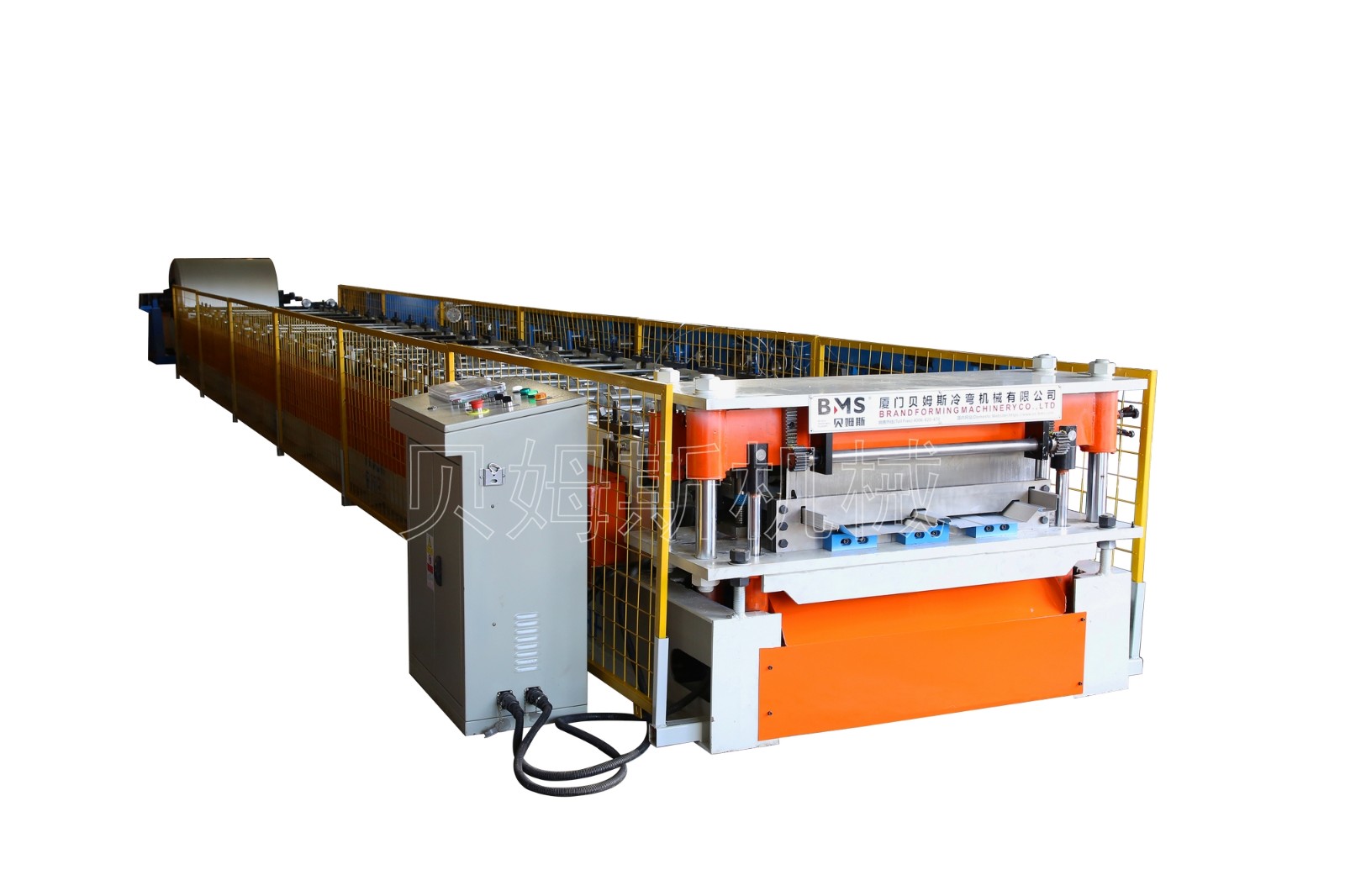

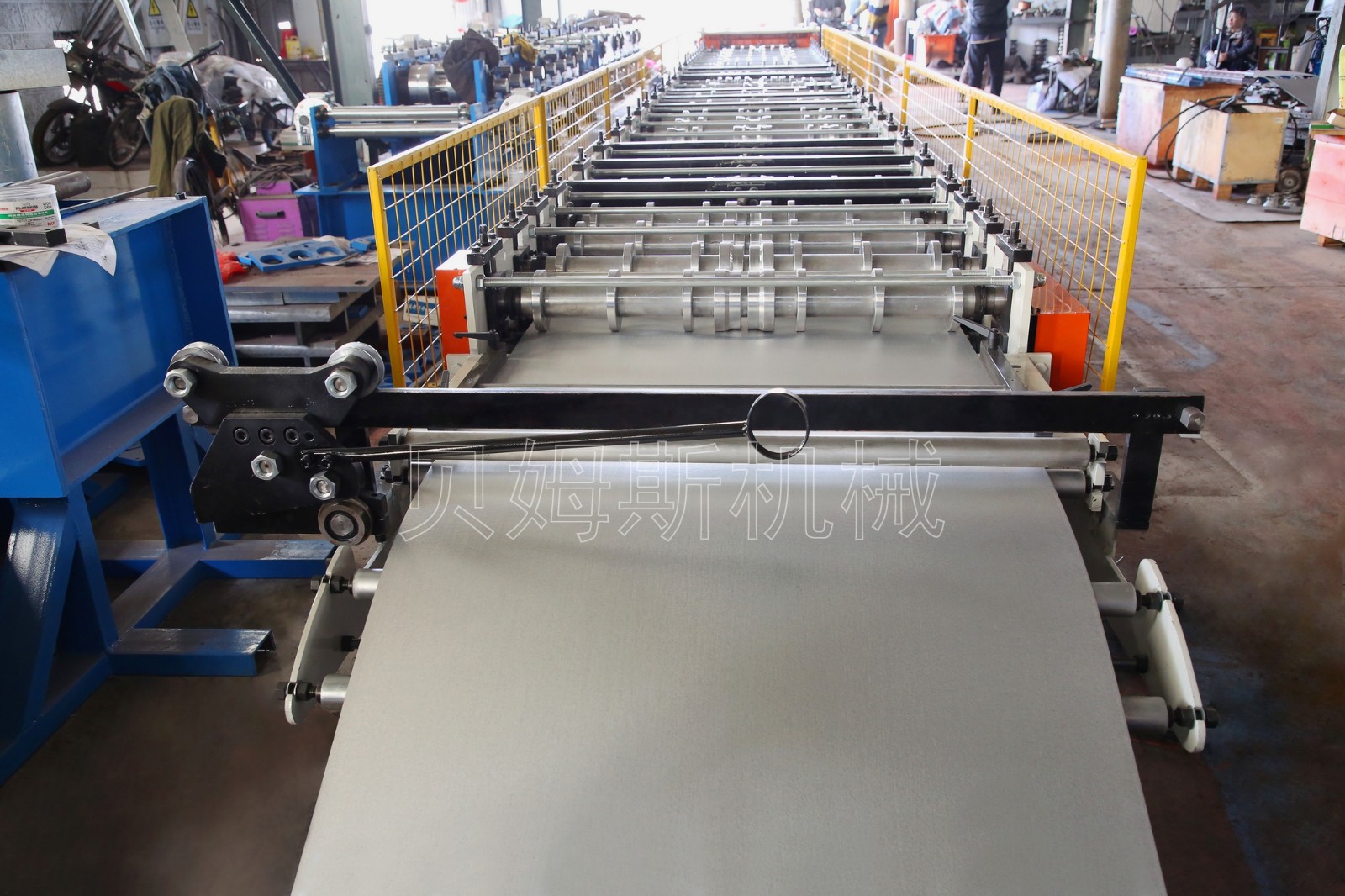

三、光伏屋面板成型机全景图


设备详情图_00007



设备详情图_00006


设备详情图_00005


四、光伏屋面板成型机部件图


光伏屋面板成型机进料装置图


『进料装置』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

③导向辊:上下圆辊设计,使进料过程更平整。

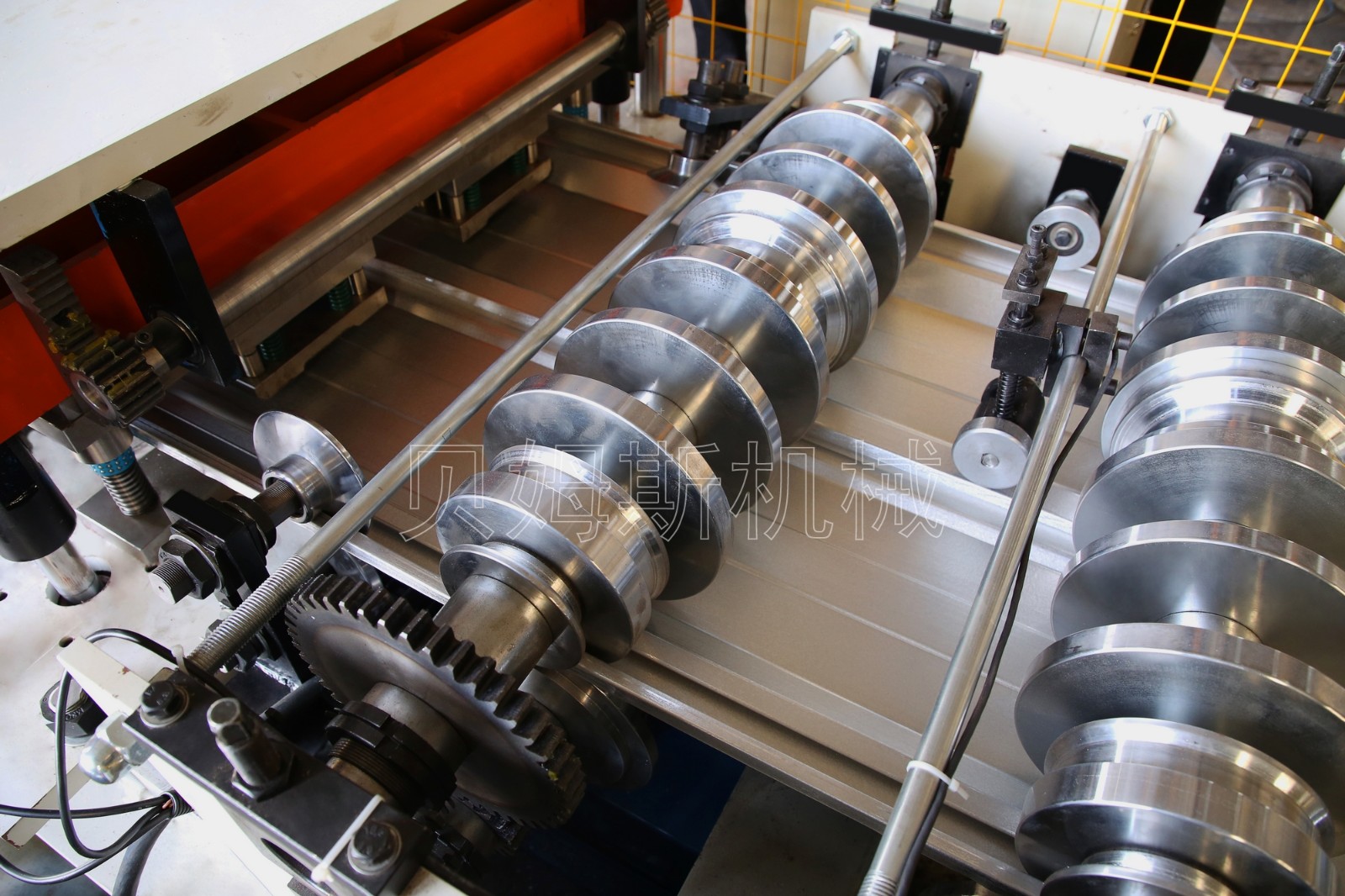

光伏屋面板成型机辊轴组件图


『辊轴组件』

①主轴直径: φ70mm    45#圆钢。

②辊轮材质:Cr12Mov热处理(58-62℃)

③机座拉杆:22#电镀圆钢,增加墙板两侧刚性。

④辊压成型:使用主电机11KW配油泵电机11KW链轮传动辊压。

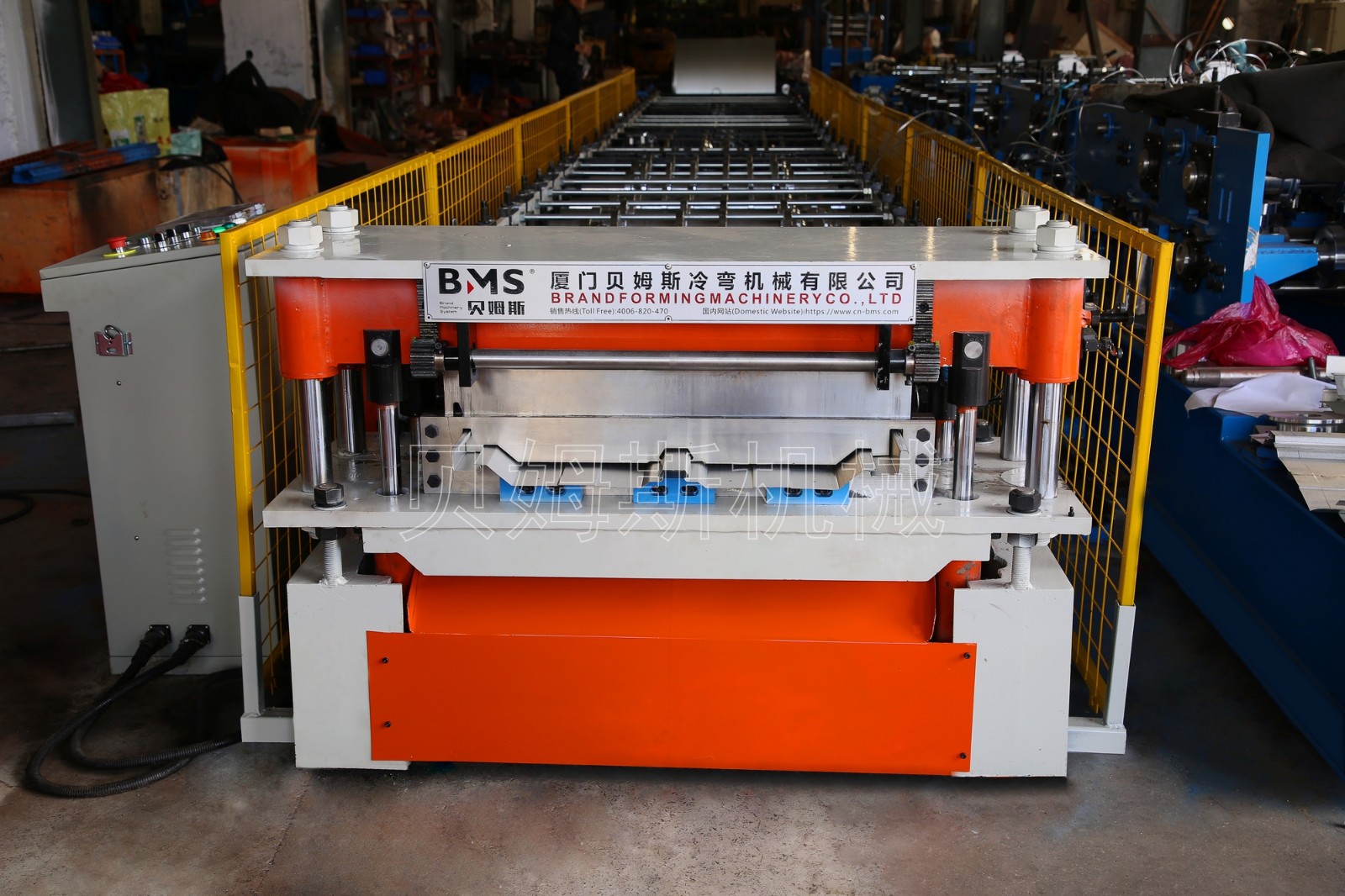

光伏屋面板成型机成型后剪图


『成型后剪』

①导向机构:使刀架剪切平稳,切口无变形。

②铸铁刀座:减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗车后退火处理,精加工。

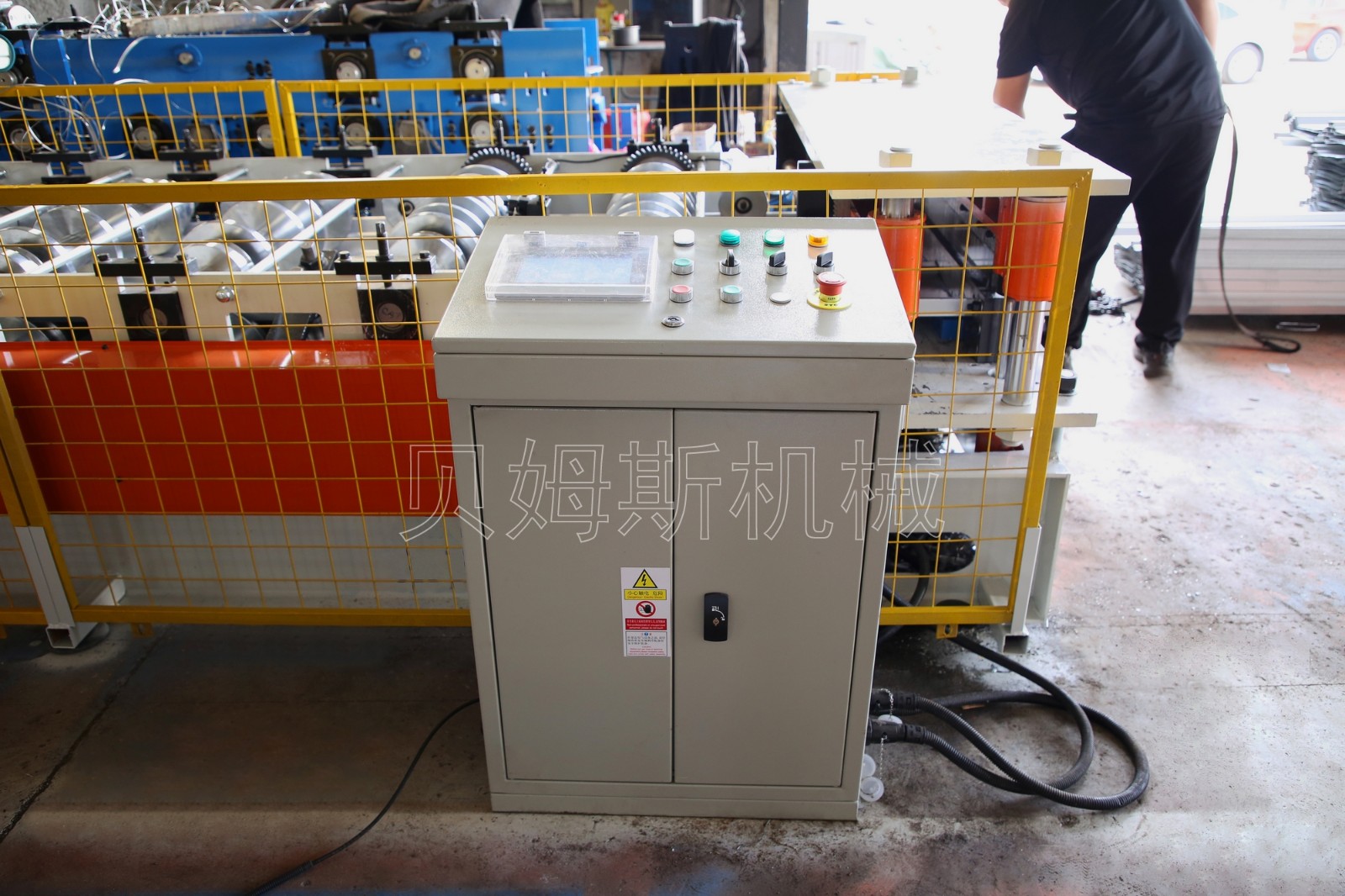

光伏屋面板成型机PLC控制柜图


『PLC控制柜』

① P L C :采用台达高精度PLC电子装置。

②变频器:台达重载变频器,运行高效恒稳。

③控制元件:施耐德电子,使用寿命长,故障率低。

④触屏操控:采用威纶输入生产数据,自动完成生产要求。

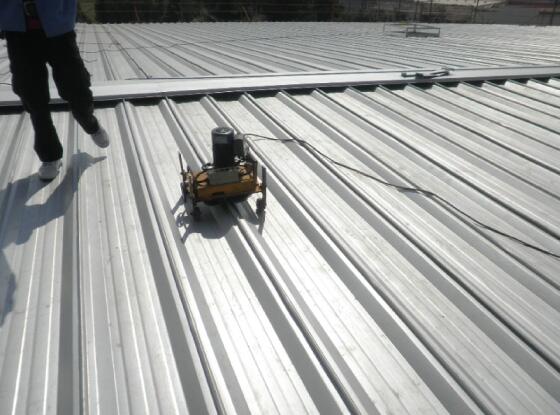

五、光伏屋面板成型机成型用途


80CA5FE6BD40537990A0BCD4A5CDEDCC


BD21E28079A1F12A75C6728A7C5DB0F0(1)

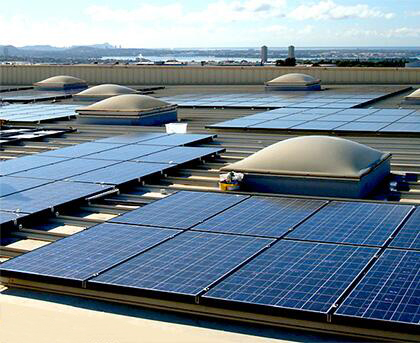

光伏屋面板成型机是用于生产钢成品为屋面板(隐藏式屋面板是指两块屋面板通过锁边、咬合等方式连接起来)多应用于工业建筑厂房、体育场、大小型房屋屋顶适用光伏板。
