高立边屋面板机YX65-418

设备型号:YX65-418
用料厚度:0.4~0.8mm
成型道次:18 道成型
成型速度:18~20米/分钟
驱动方式:电机驱动,齿轮链传动
电机功率:7.5KW 变频调速
切刀材质:Cr12Mov 热处理制成
机座规格:H400
电话

全国热线

18659295206

设备详情 / Introduction

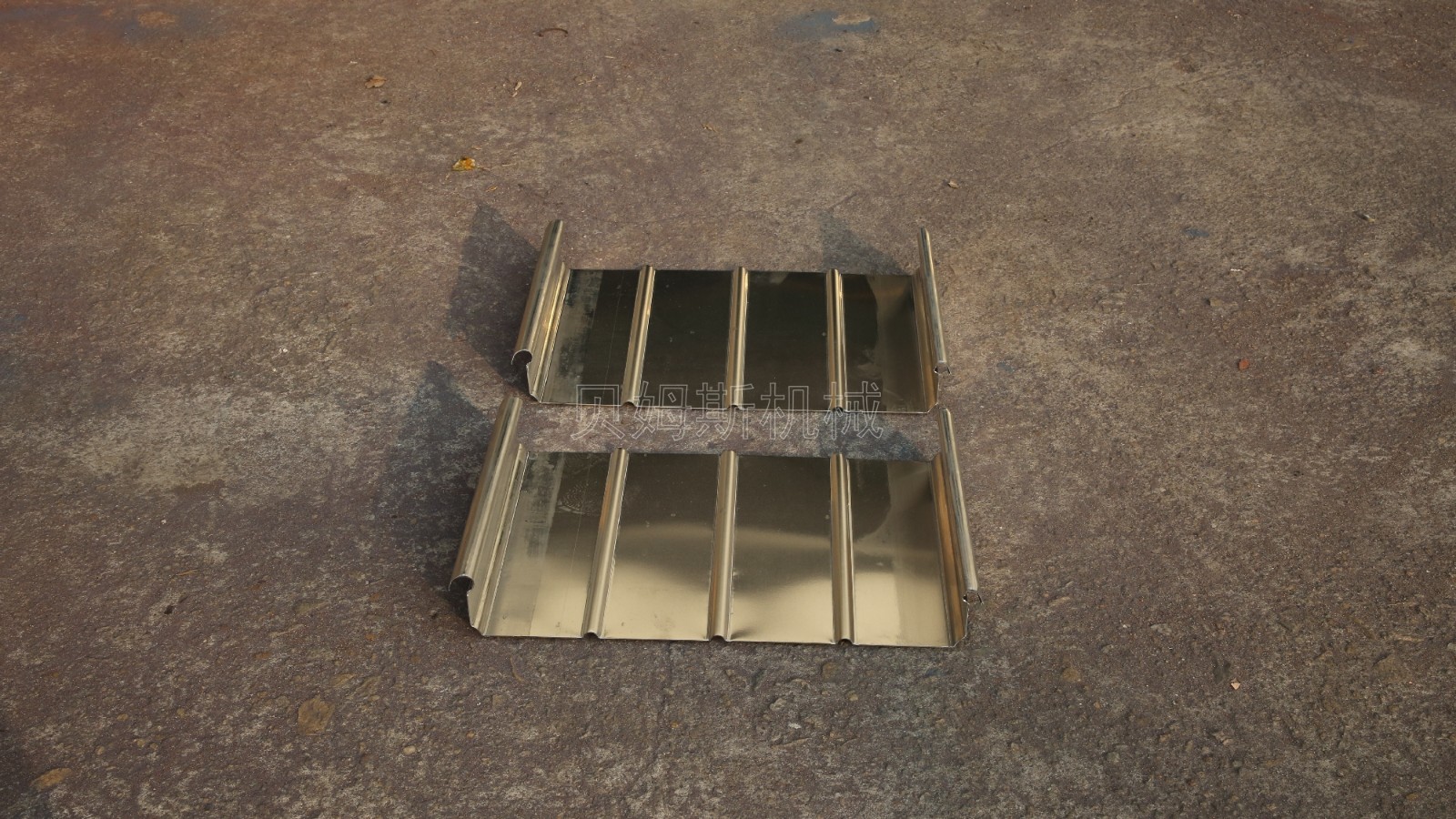

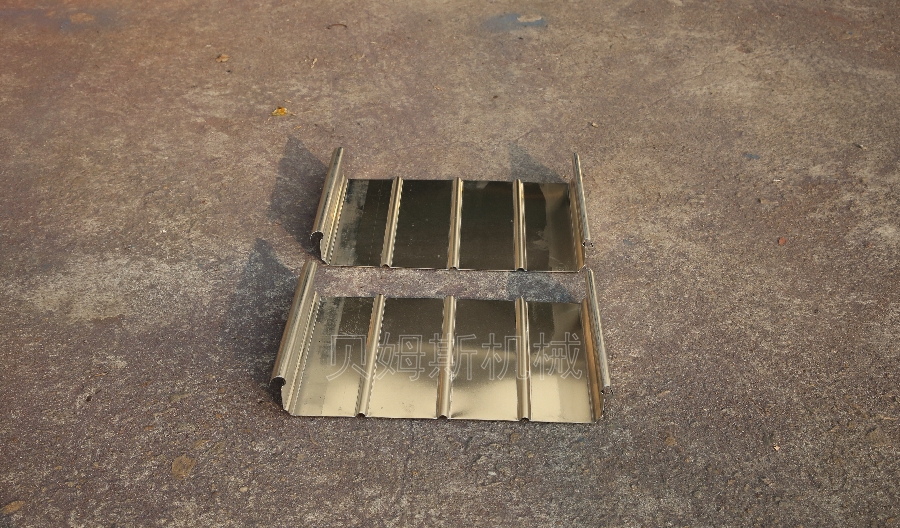

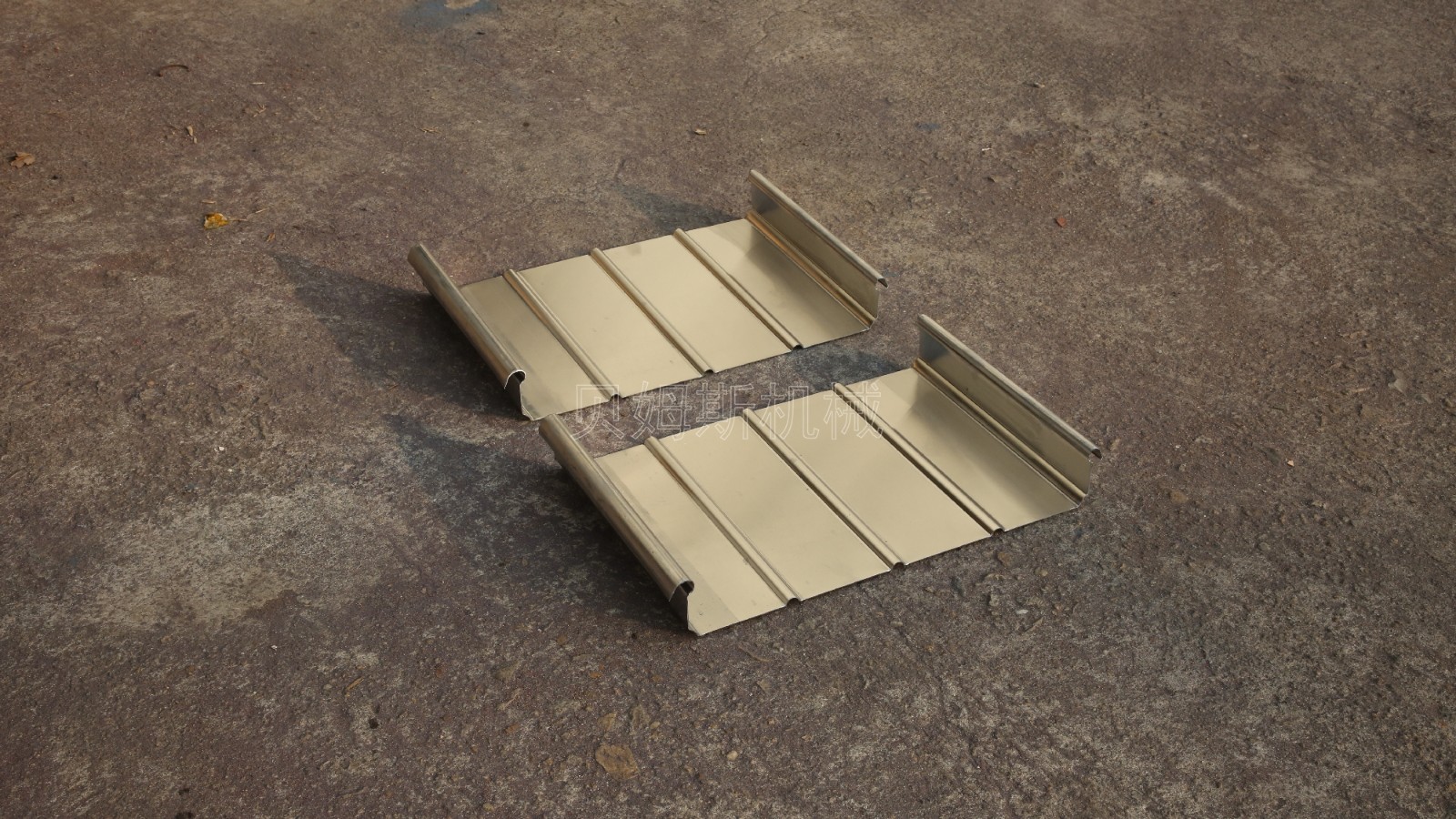

一、高立边屋面板机YX65-418版型


版型图_00004


版型图_00003

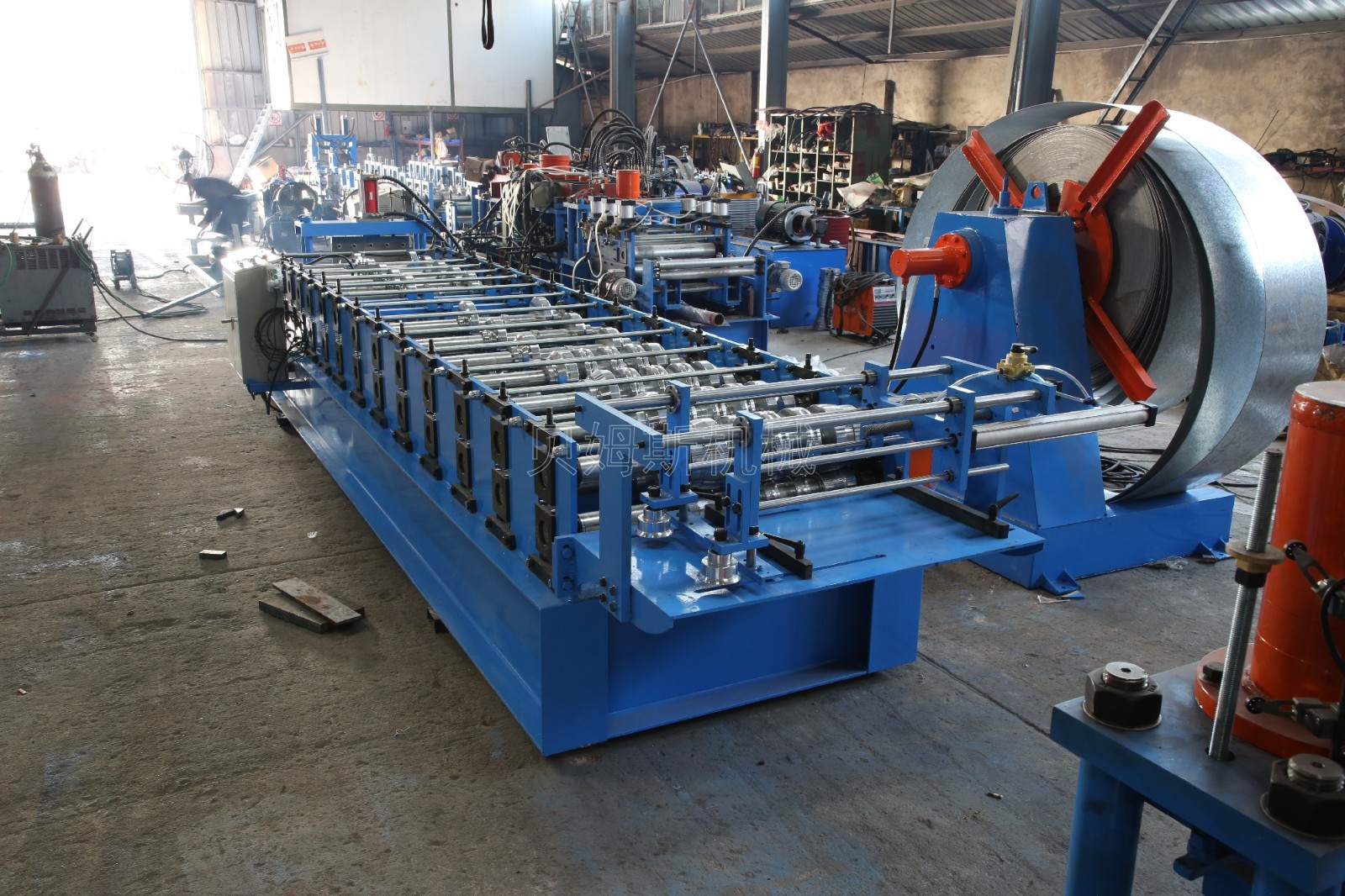

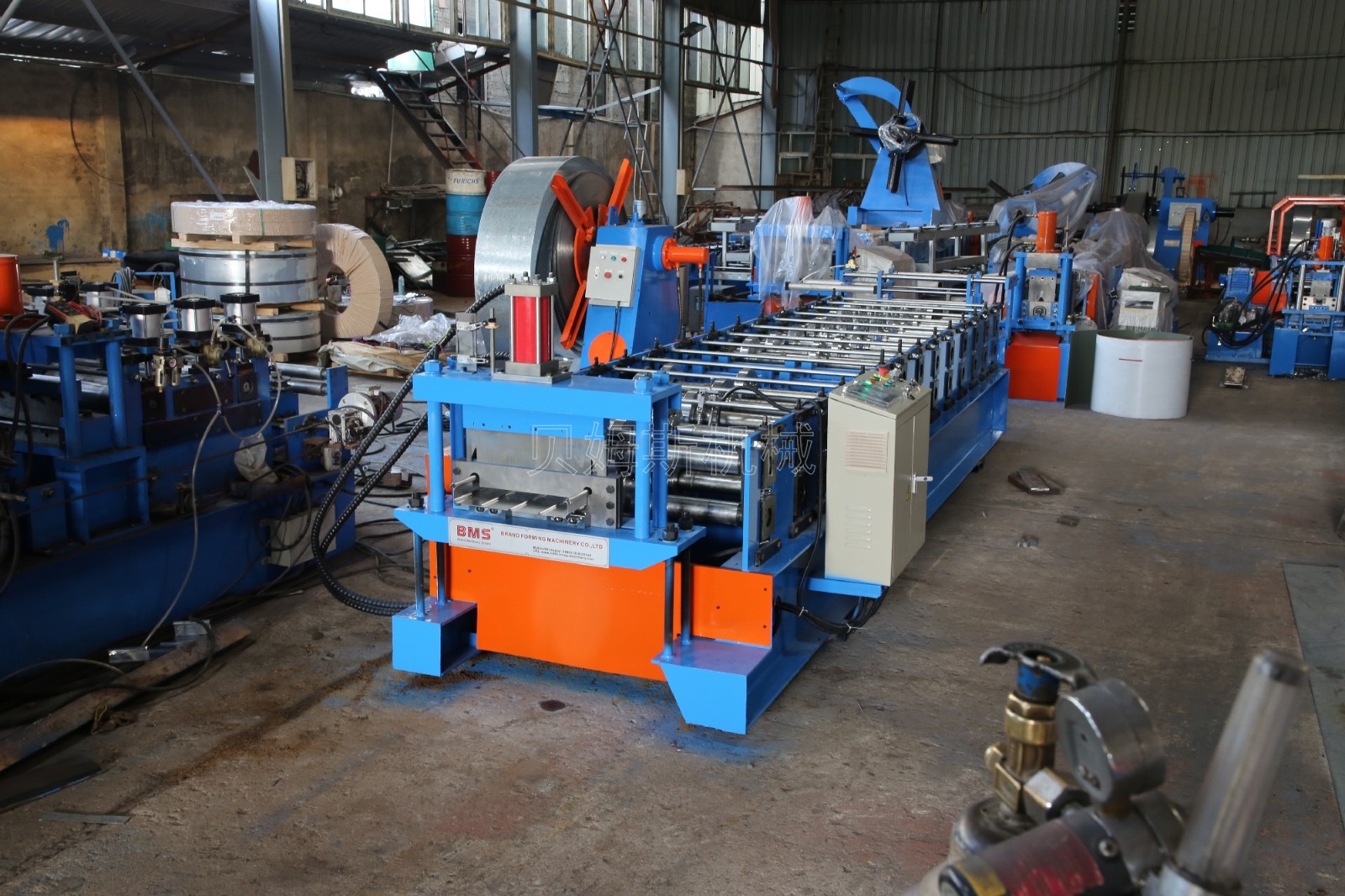

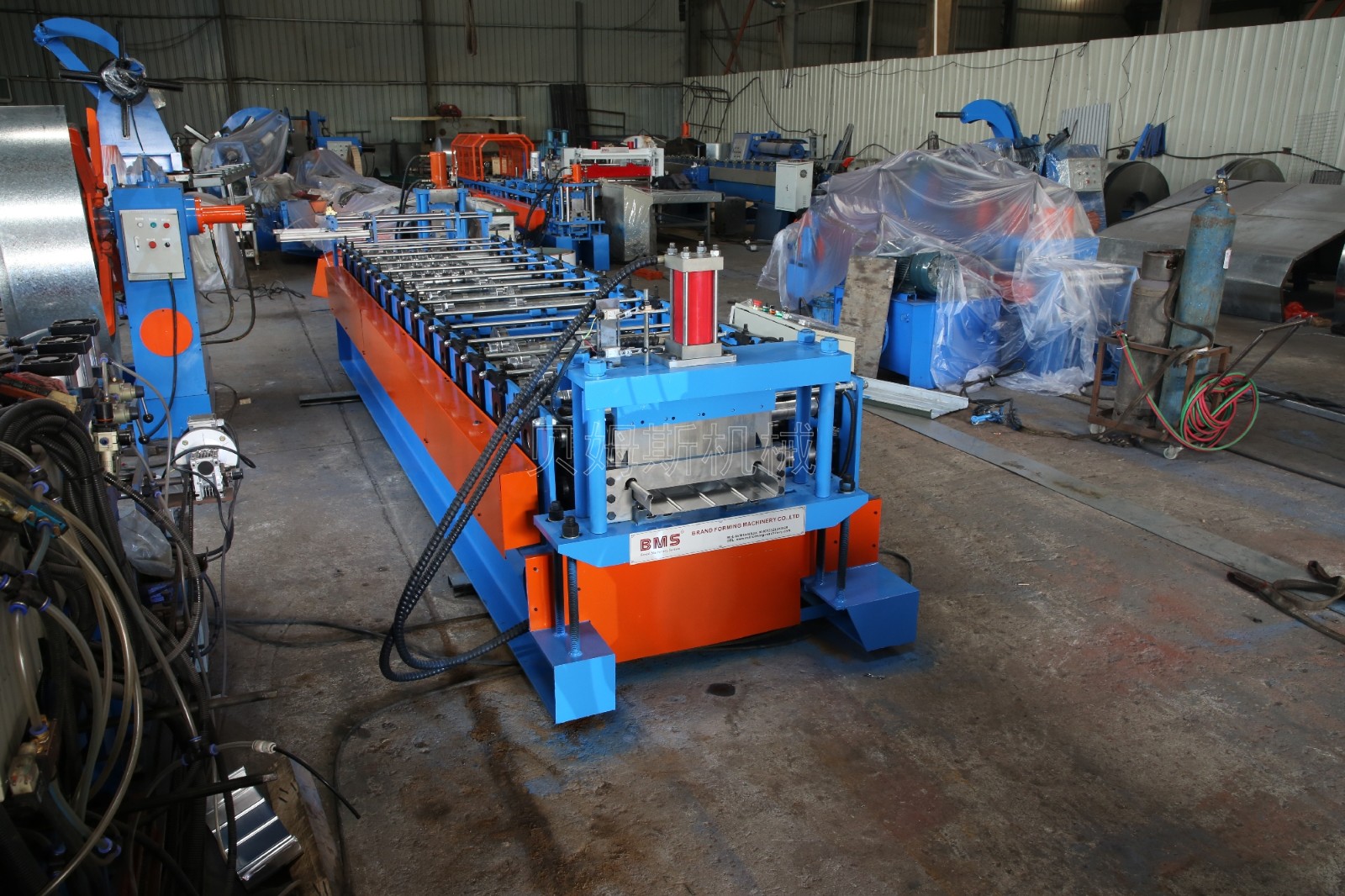

二、高立边屋面板机YX65-418全景图


设备详情图_00003


设备详情图_00006


设备详情图_00001


三、高立边屋面板机YX65-418部件图

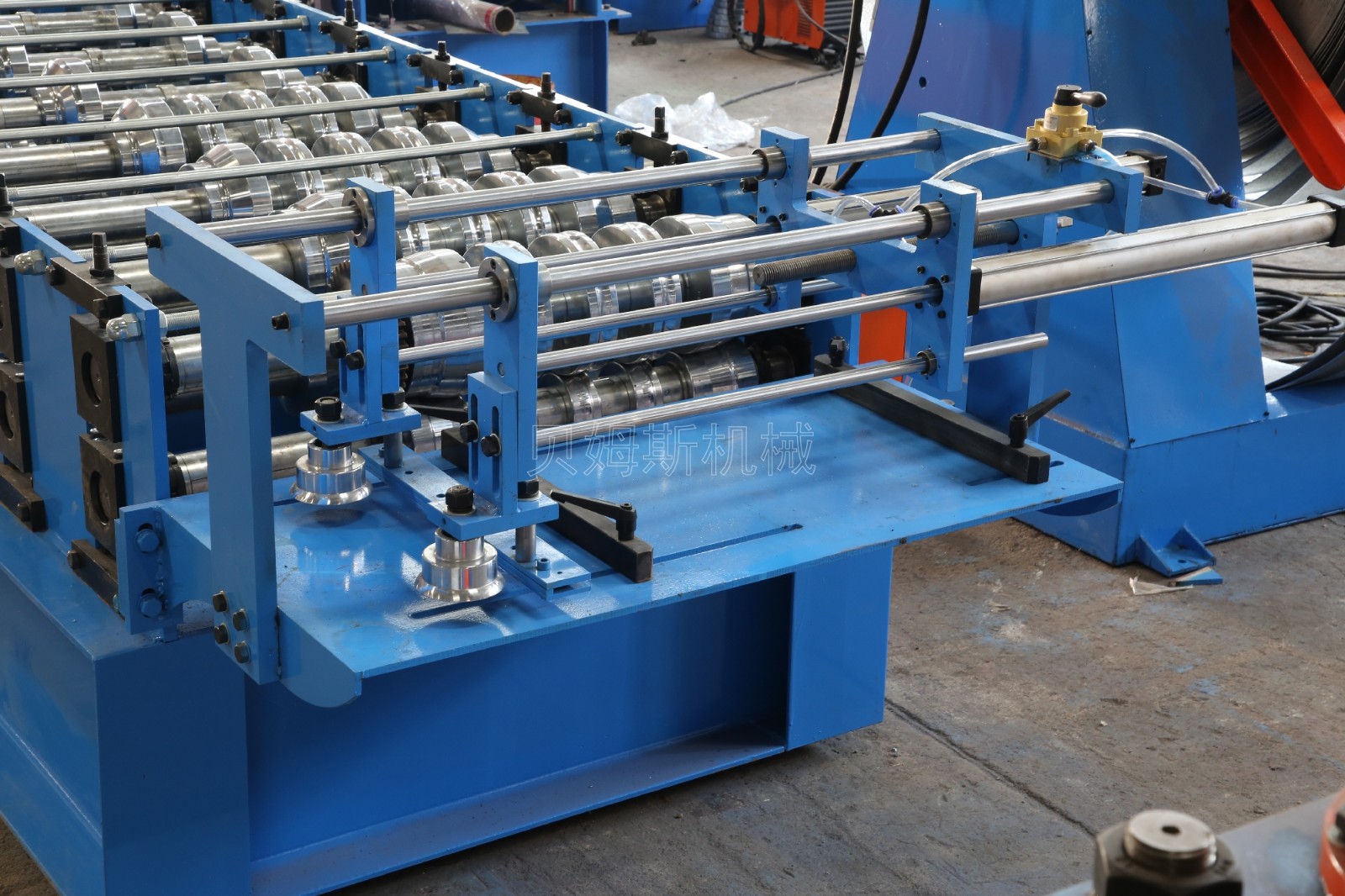

418高立边屋面板机进料装置图


『进导料向』

①定位板:调节两端的位置,使其符合进料宽度。

②导向架:起到一个支撑料卷输送递进的作用。

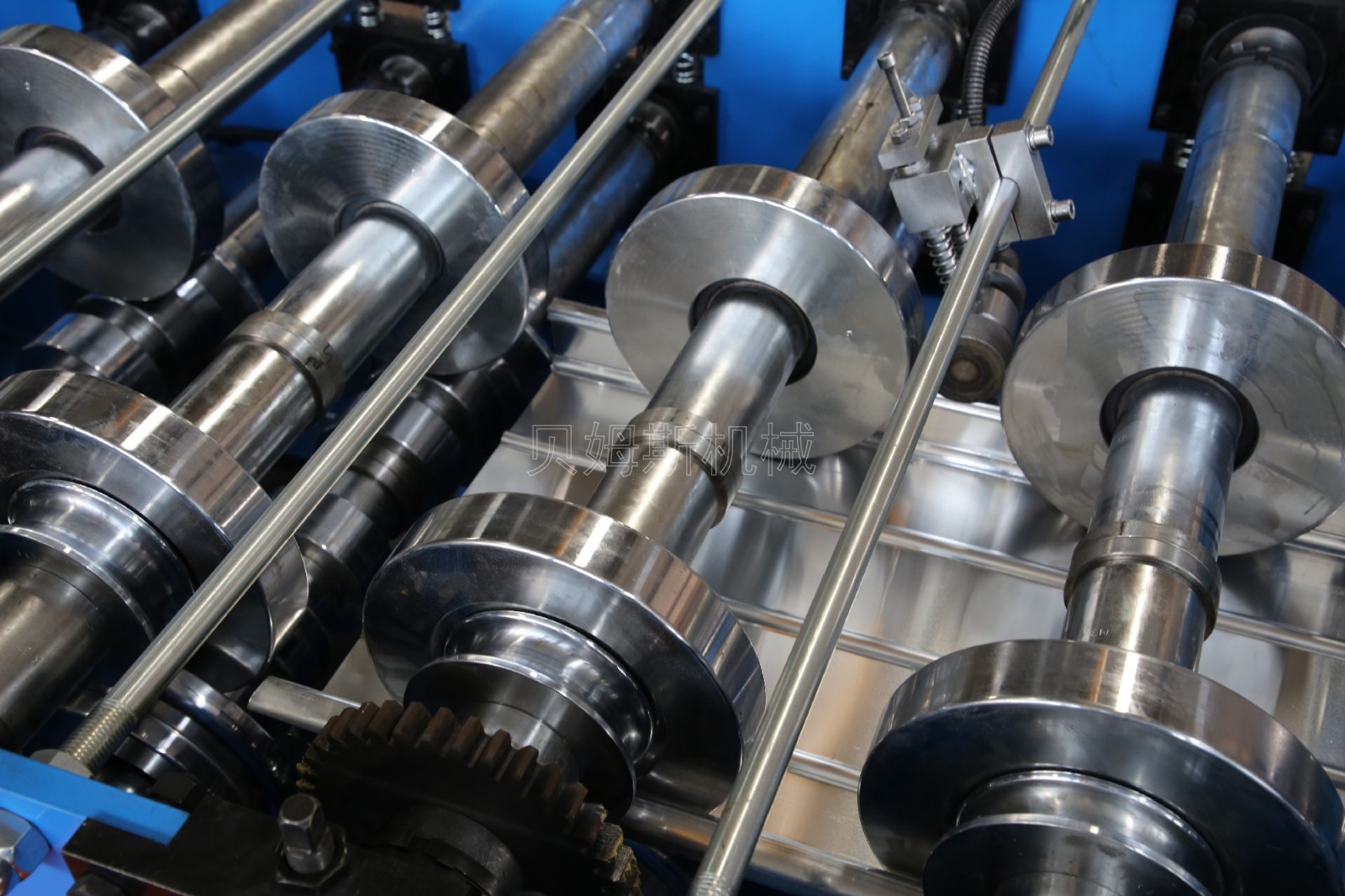

418高立边屋面板机辊轴组件图


『辊轴组件』

①主轴直径:  φ75mm,  45#圆钢。

②辊轮材质:精车后镀硬铬,镜面抛光,热处理。

③机座拉杆:φ20圆钢,增加墙板两侧的刚性。

④冷弯成型:料卷一道道冷弯成型的过程。

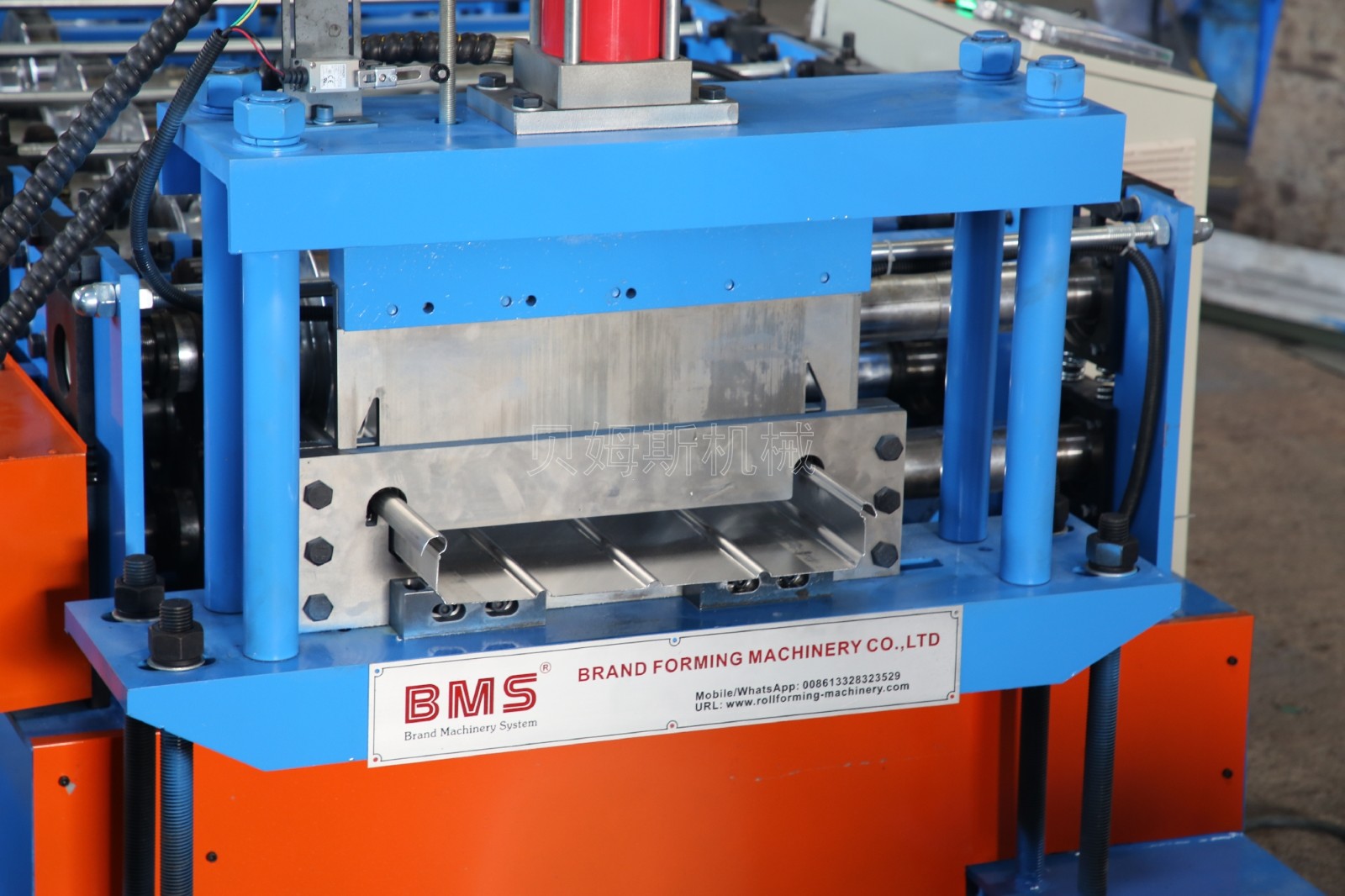

418高立边屋面板机成型后剪图


『成型后剪』

①导向机构:双导柱滑轨,剪切平稳,切口无变形。

②铸铁刀座:铸铁减震效果明显,抗冲击性强。

③刀片材质:Cr12Mov 剪切寿命超过100万次。

④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

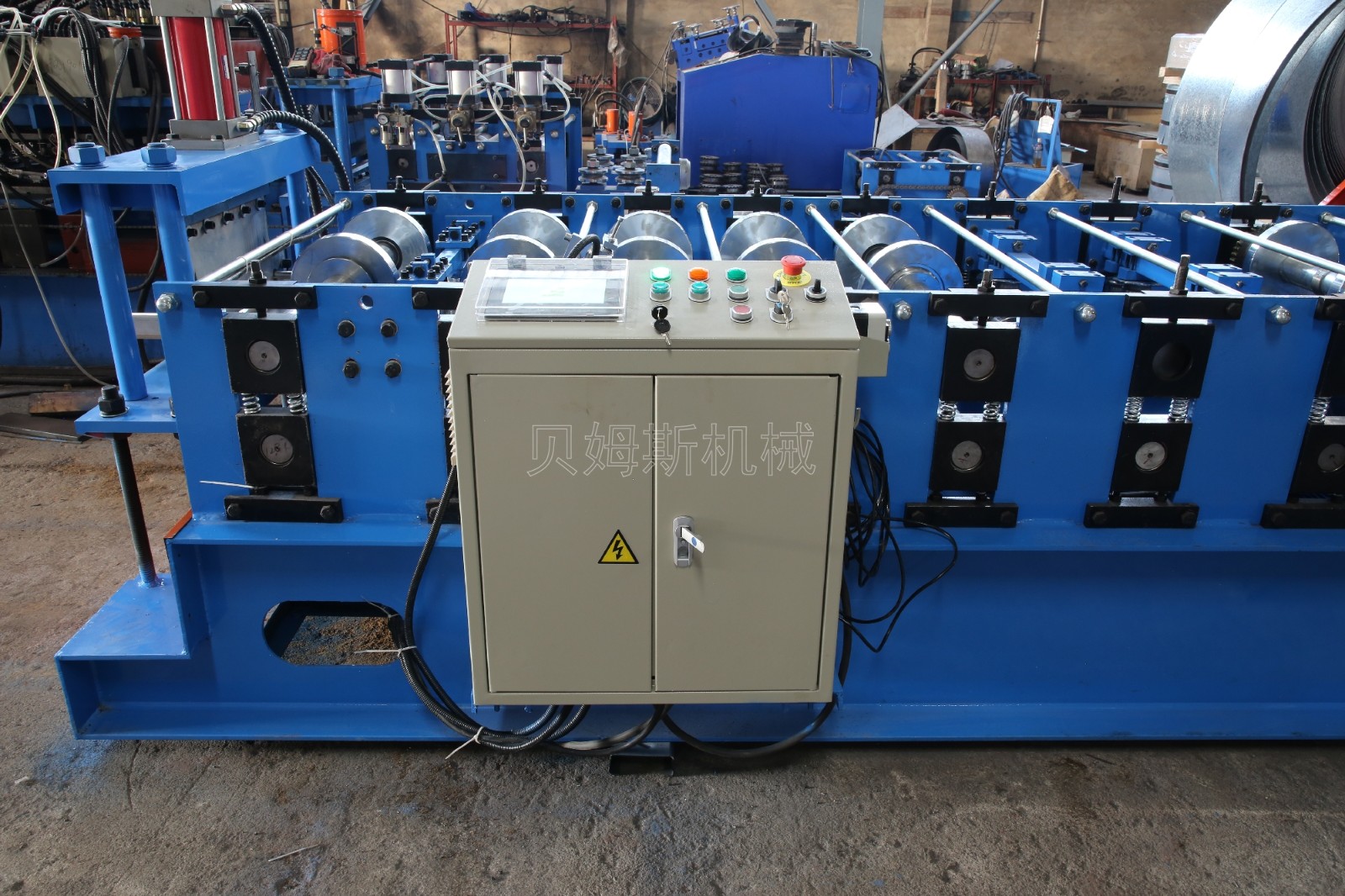

418高立边屋面板机PLC控制柜图


『PLC控制柜』

① P L C :采用台达/施耐德·高精度PLC电控系统。

②变频器:台达/施耐德重载变频器,运行高效恒稳。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操作:输入生产数据,自动完成生产要求。


四、高立边屋面板机YX65-418成型用途

YX65-418高立边屋面板成型机是用于生产钢结构行业,屋面板材料的彩钢冷弯成型机。多应用于火车站、高铁站、体育场、会展中心、博物馆等建筑的屋顶的装饰盖板
