一、防火阀叶片设备YX10-185版型

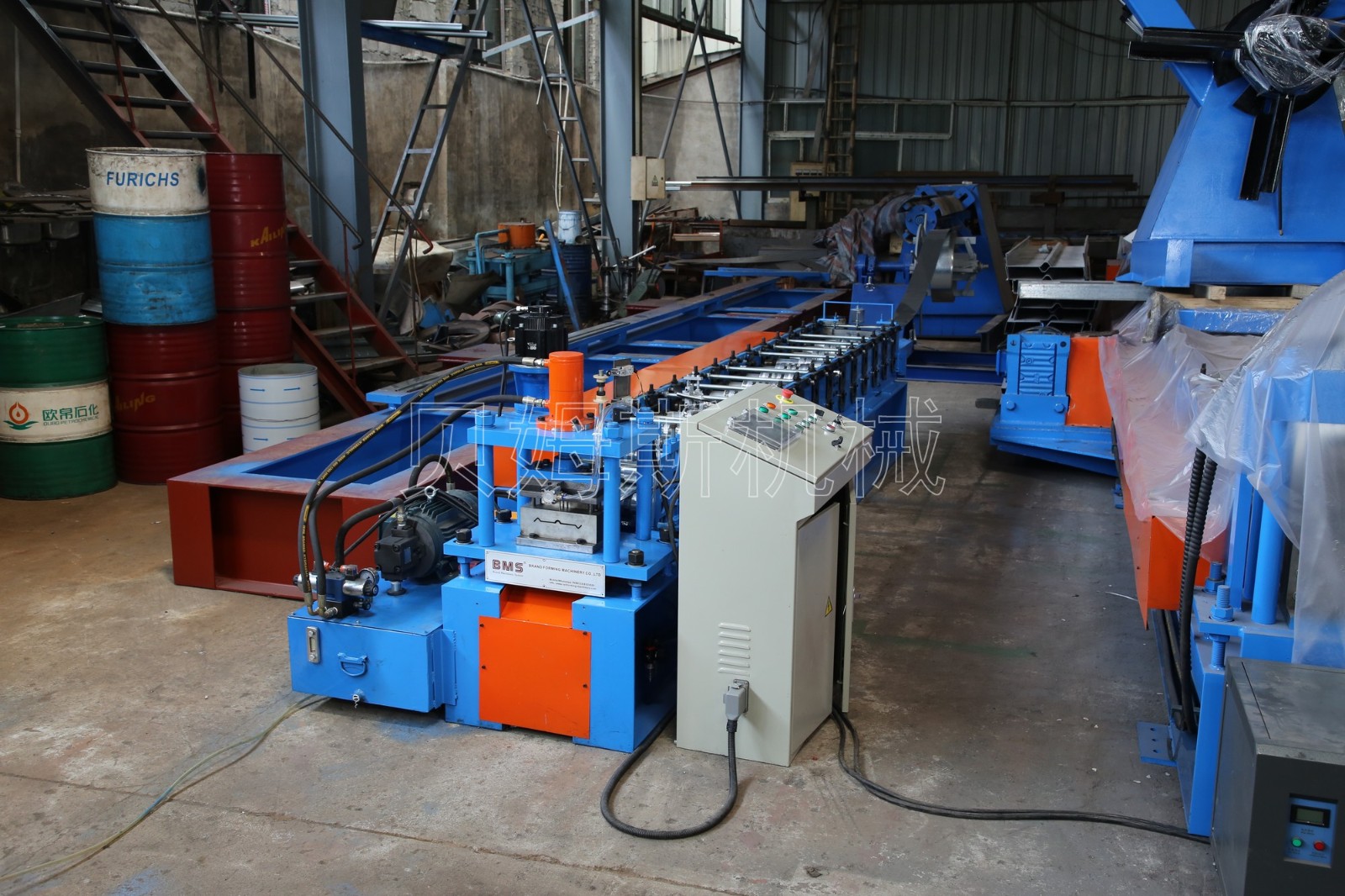

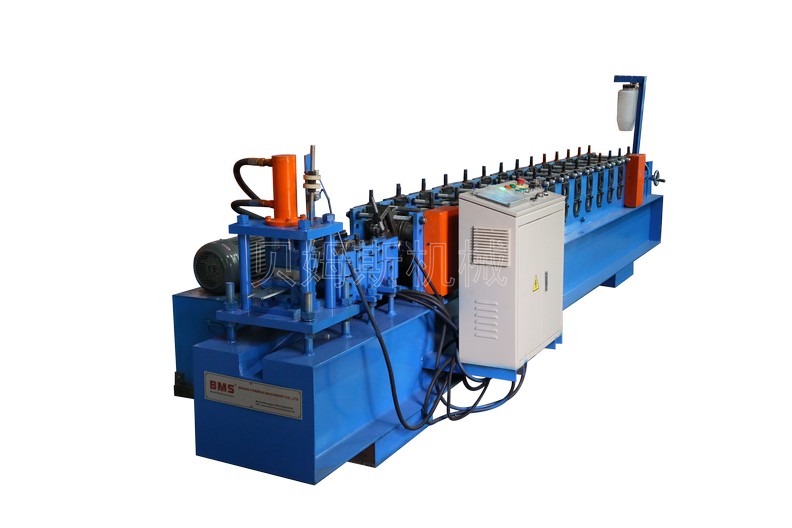

二、防火阀叶片设备YX10-185全景图
三、防火阀叶片设备YX10-185部件图
『进导料向』
①定位辊:调节两端的位置，使其符合进料宽度。
②导向架:起到一个支撑料卷输送递进的作用。
③导向辊:上下圆辊设计，使进料过程更加顺畅。

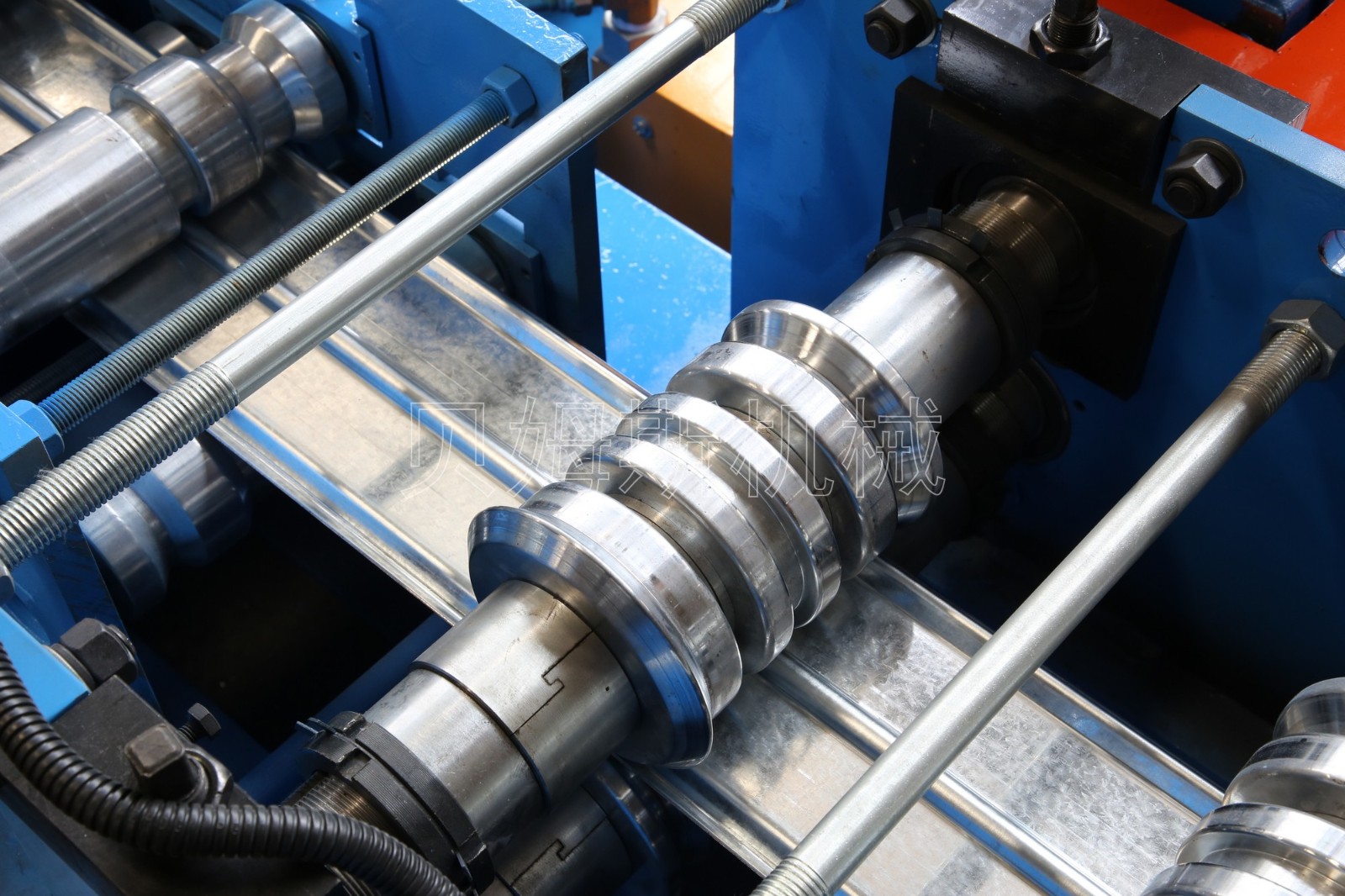

『辊轴组件』
①主轴直径: φ65mm， 45#圆钢。
②辊轮材质:热处理，精车后镀硬铬，镜面抛光。
③机座拉杆:φ20#电镀圆钢，增加墙板两侧刚性。
④冷弯成型:料卷一道道冷弯成型的过程。

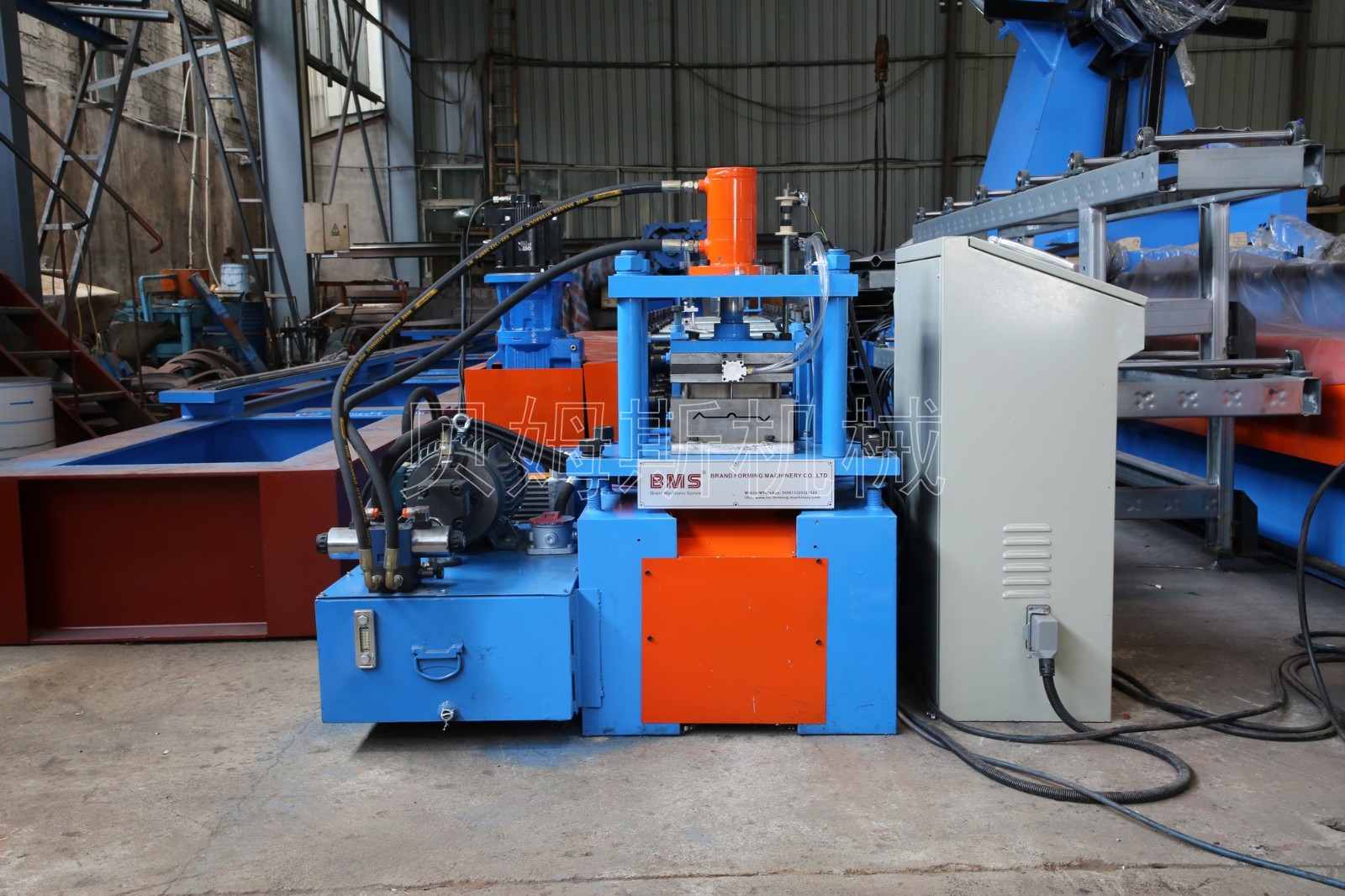

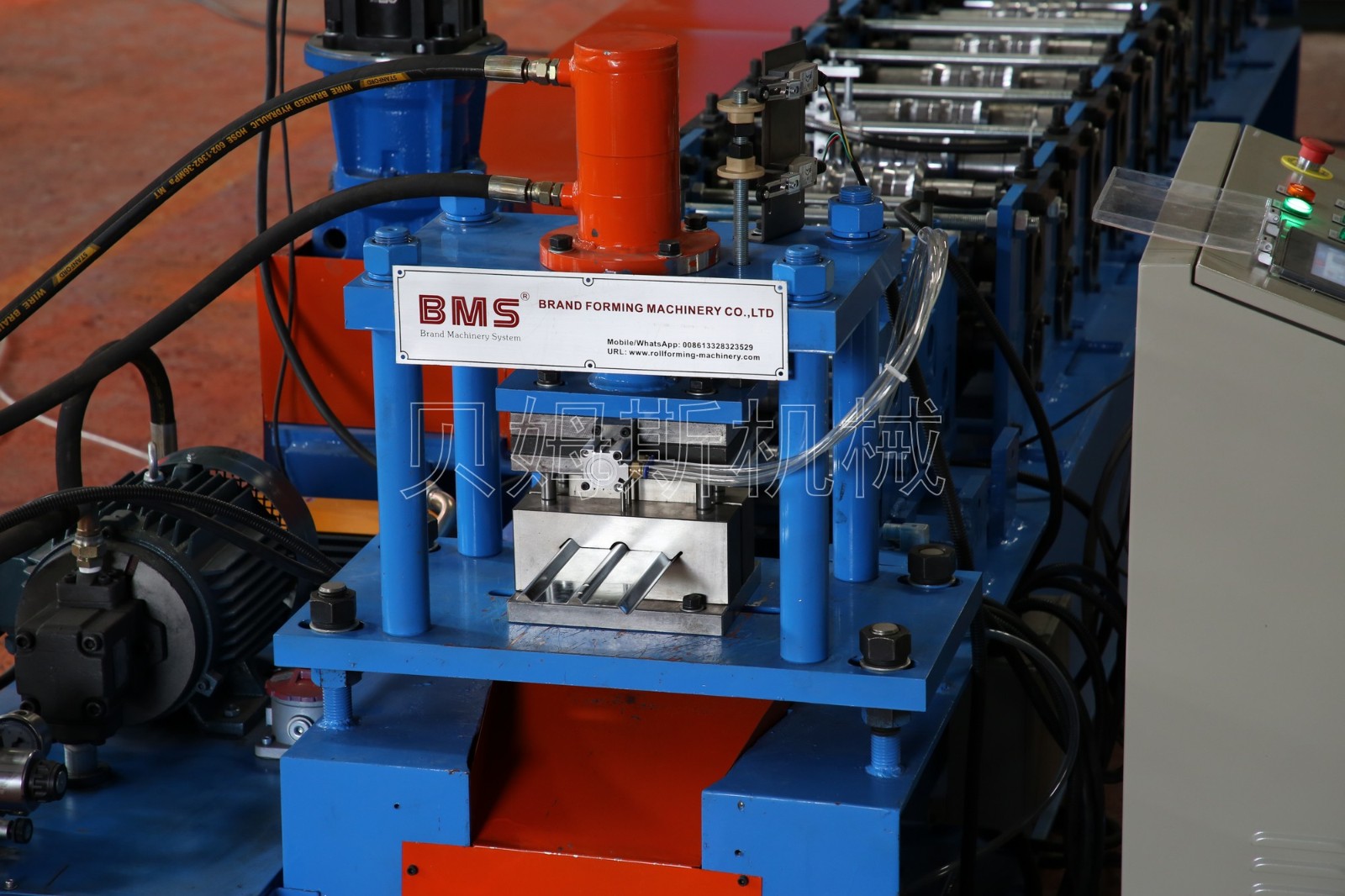

『成型后剪』
①导向机构:上下移动剪切,切口平整无变形。
②铸铁刀座:减震效果明显，抗冲击性强。
③刀片材质:Cr12Mov 剪切寿命超过100万次。
④后剪刀架:Q235钢板,粗铣后退火处理,精加工。

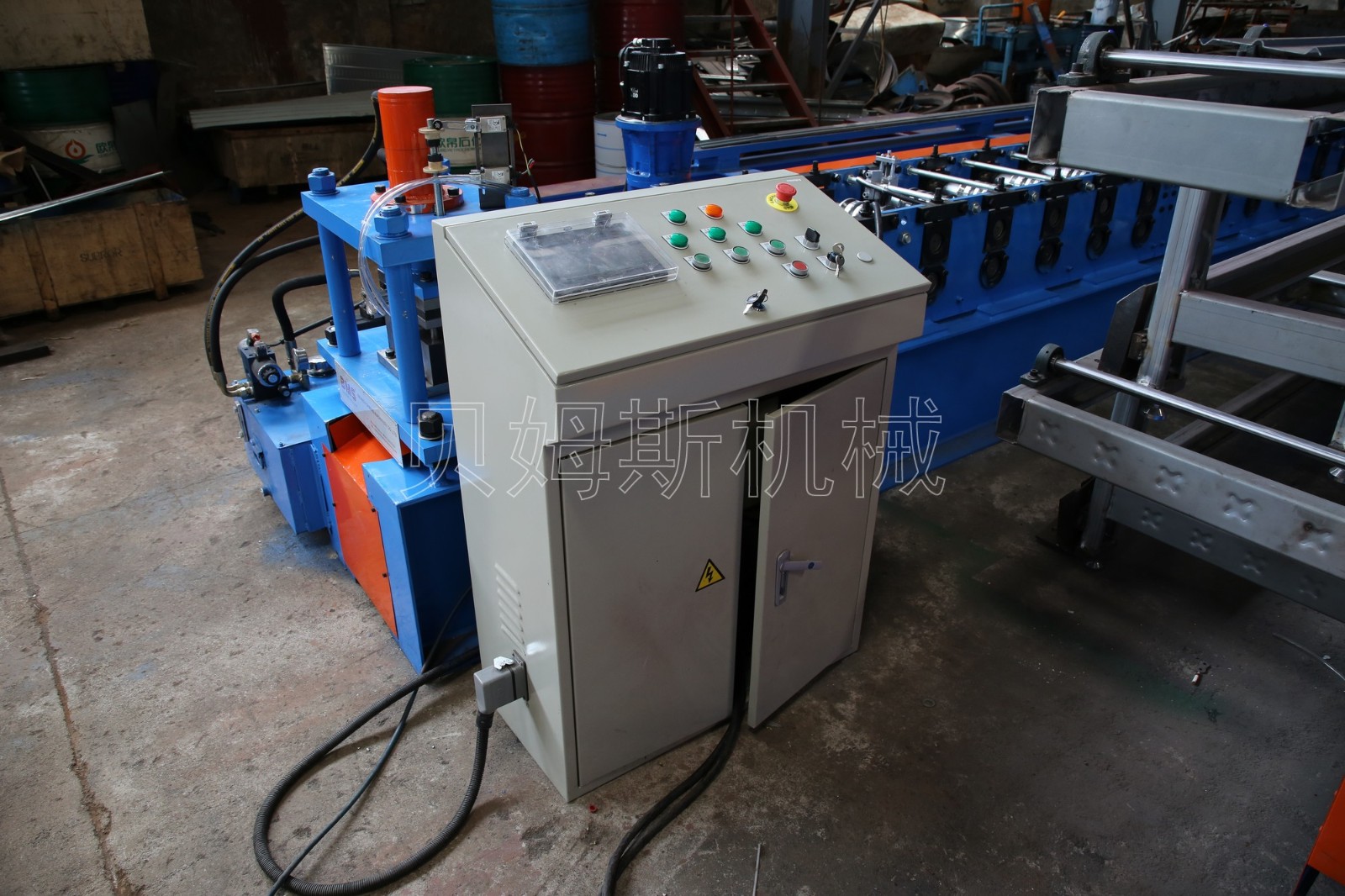

『PLC控制柜』
① P L C :采用台达/施耐德·高精度PLC电控系统。
②变频器:台达/施耐德重载变频器,运行高效恒稳。
③控制元件:施耐德电器,使用寿命长,故障率低。
④触屏操作:输入生产数据,自动完成生产要求
四、防火阀叶片设备YX10-185成型用途

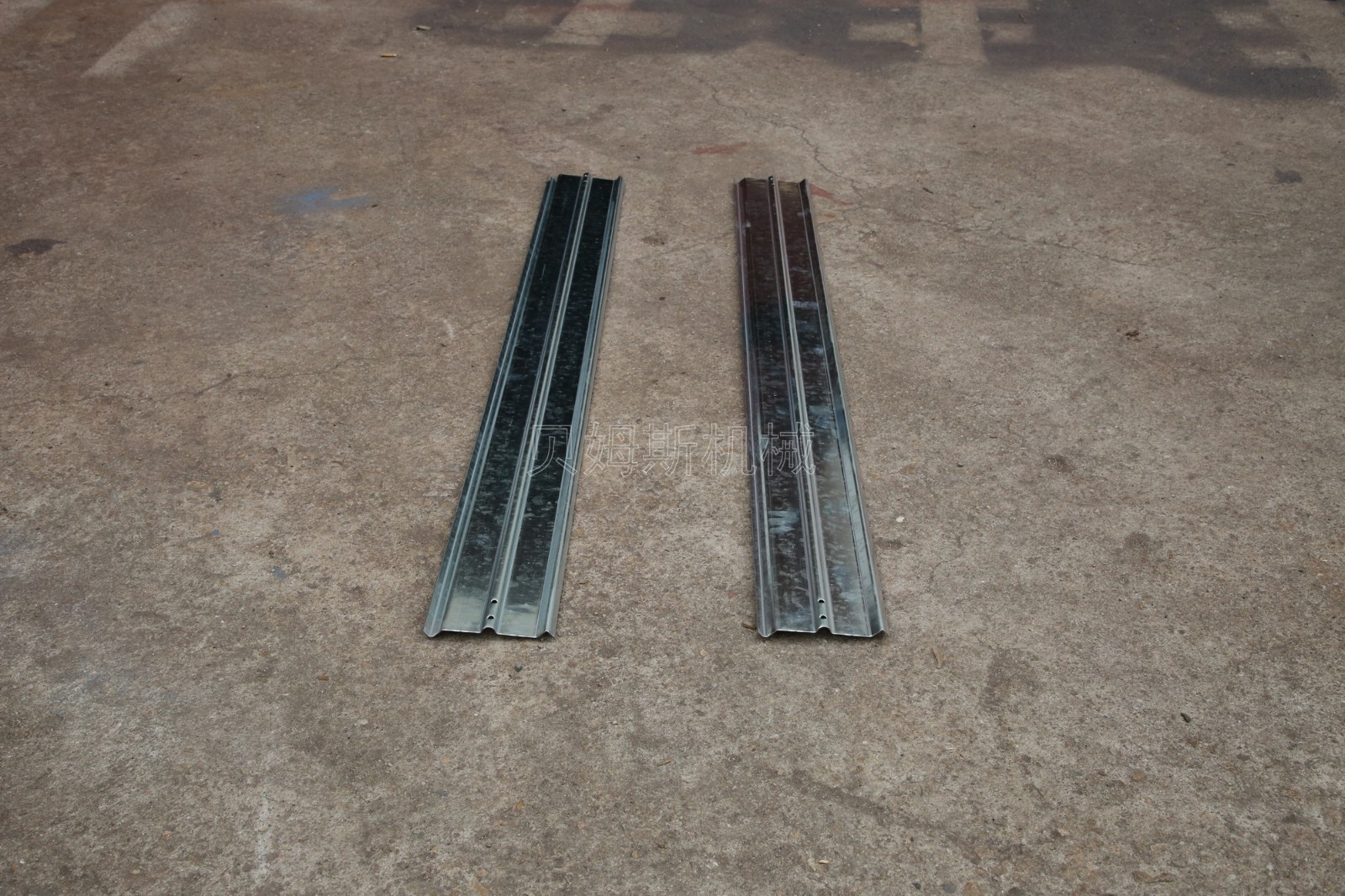

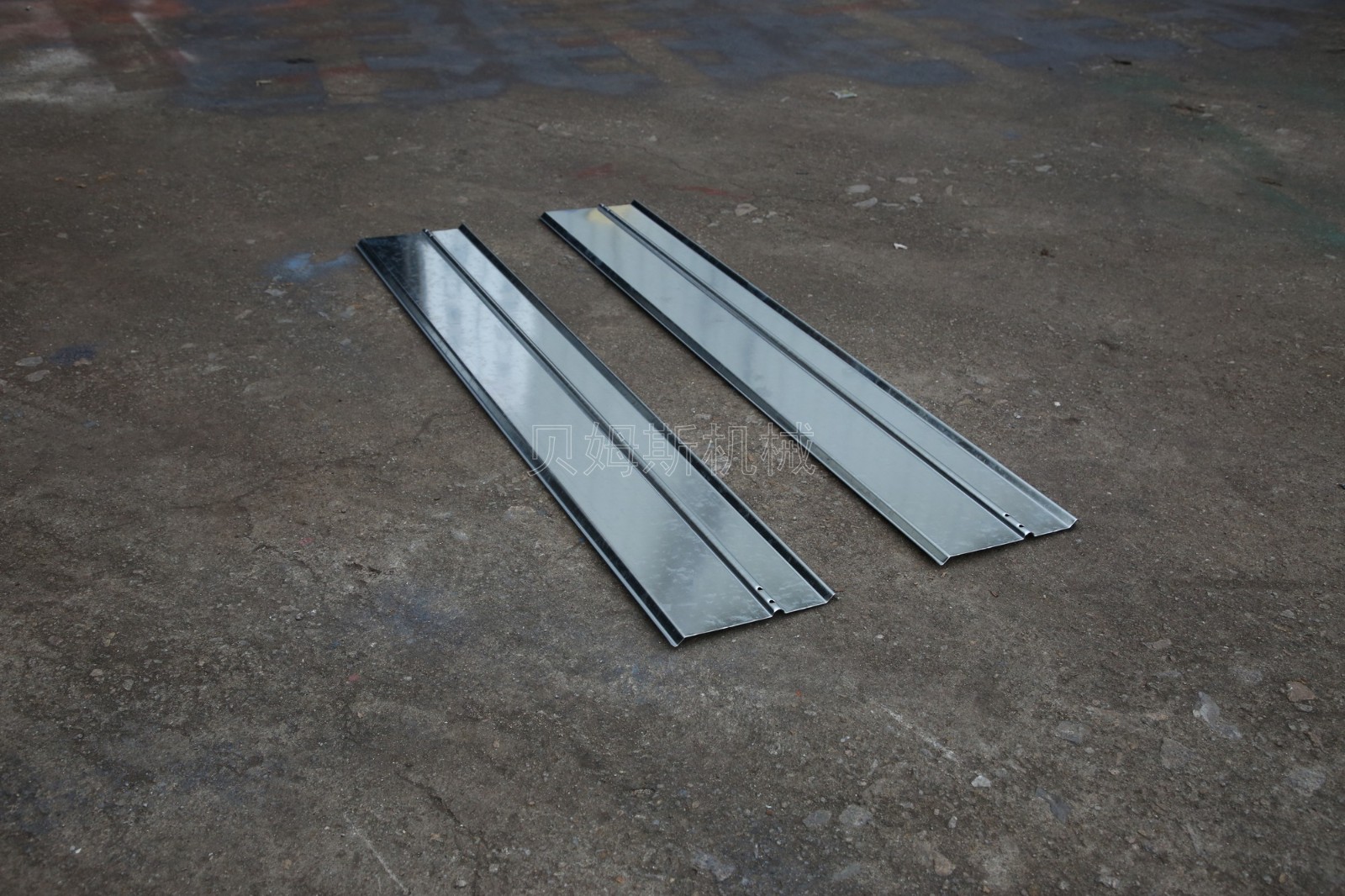

防火阀叶片设备主要用于生产“防火阀叶片”的冷弯成型机设备。常应用于安防行业的风量调节阀装置、防火阀装置上的“叶片”。
